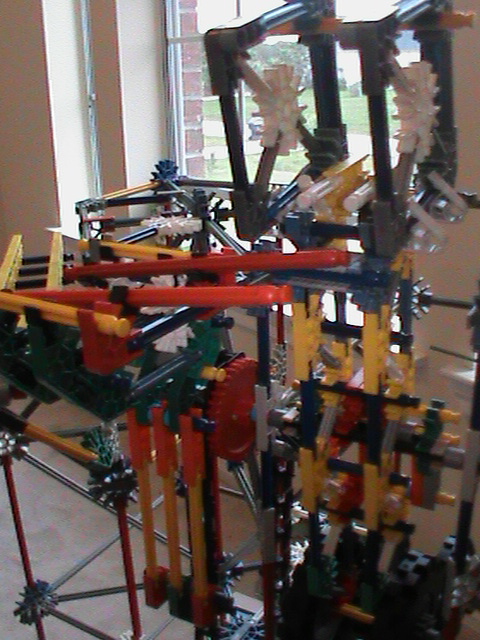

Knex Small Returning Arm Lift

Greetings!
     This is a smaller version martjnb95's returning arm lift. The reason I made it smaller is that for whatever reason I couldn't get the larger version to work properly. Anyway, let's get building! Below is the parts list. All parts are labeled in their classic colors. p.s. Enjoy the video.

                 Rods
  • green rods - 95
  • white rods - 137
  • blue rods*- 188
  • yellow rods - 78
  • red rods- 90
  • grey rods - 48
  • black rods- 4*
  • tan rod - 1*
            Connectors
  • grey connectors - 73
  • light grey connectors - 28
  • orange connectors - 37
  • red connectors - 89
  • green connectors - 39
  • yellow connectors - 130
  • white connectors - 27
  • purple locking connectors - 94
  • blue locking connectors - 57
            Clips and spacers
  • Y-clips - 58
  • blue clips - 16
  • tan locking clips - 34
  • ball clips - 3
  • socket clips - 2
  • washer - 1
  • blue spacers - 54
  • silver spacers - 33
            Wheels, Tires, and Gears
  • medium wheels - 6
  • large tires - 6
  • small grey gears - 6
  • small gears - 2
  • medium gears - 15*
  • large gear - 1
           Miscellaneous
  • rubber band - 1
  • black hinge half - 3
  • motor - 1
  • chain links - 74
*Black rods are the length of grey rods but are made of harder plastic. You can still build this lift if you don't have them.
*Tan rods are the length of red rods but are made of harder plastic. You can still build this lift if you don't have them.
*Certain medium gears in this instructable must be gears with teeth or just regular gears. The image notes will explain it better.

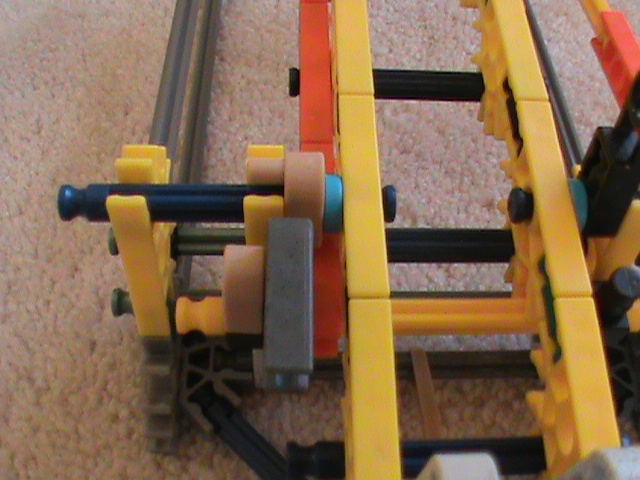

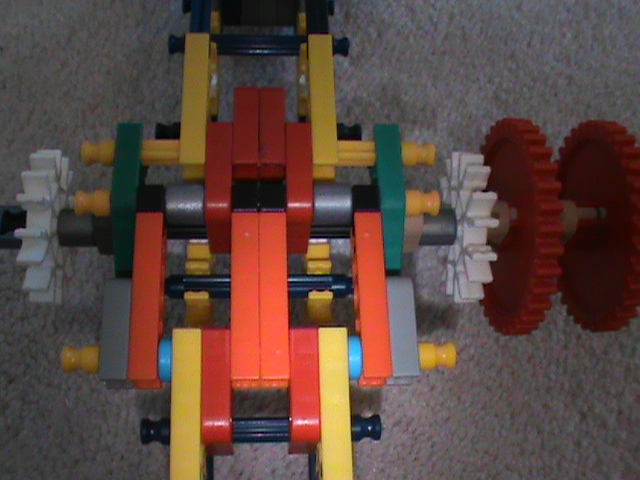

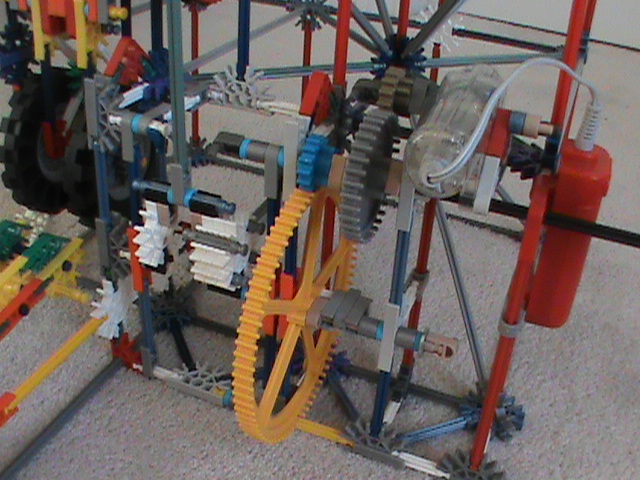

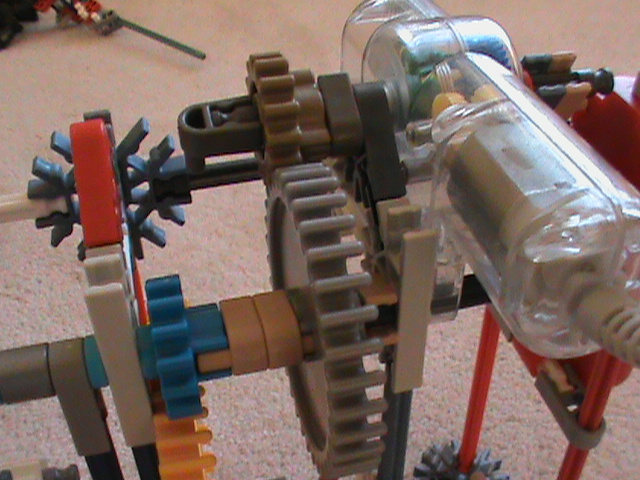

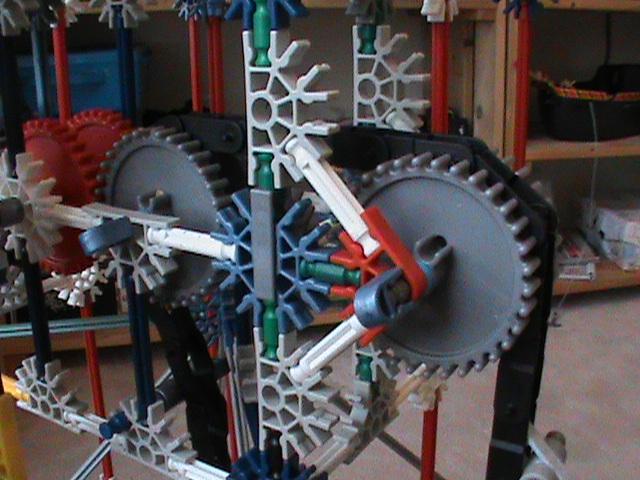

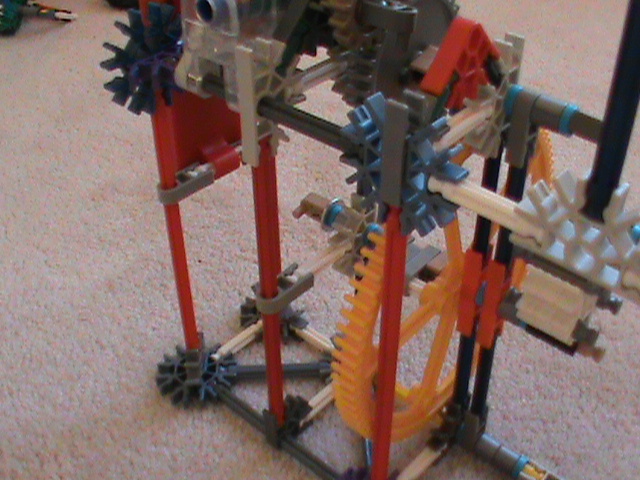

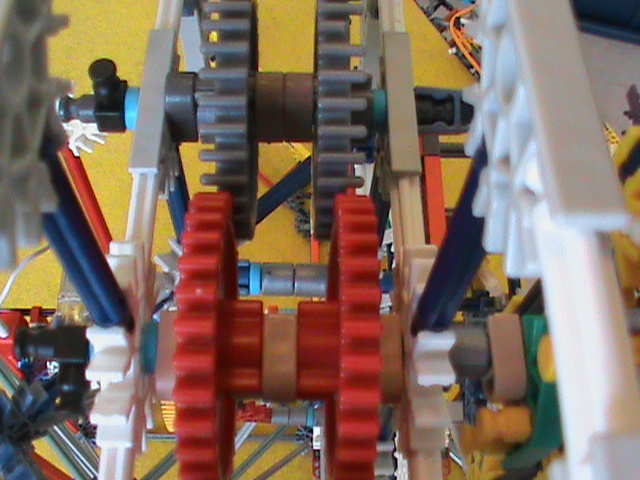

Motor Area

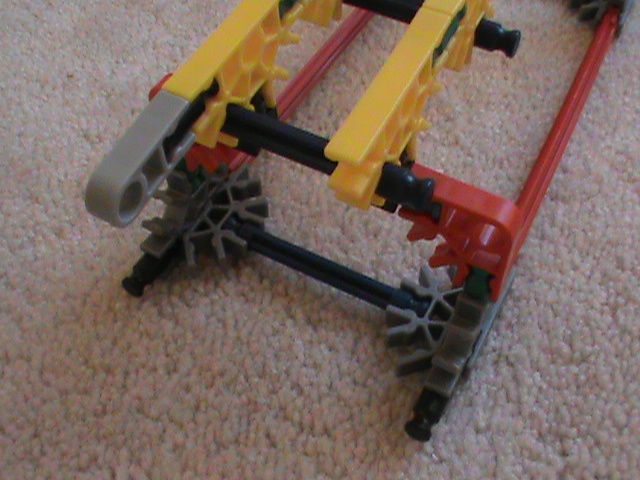

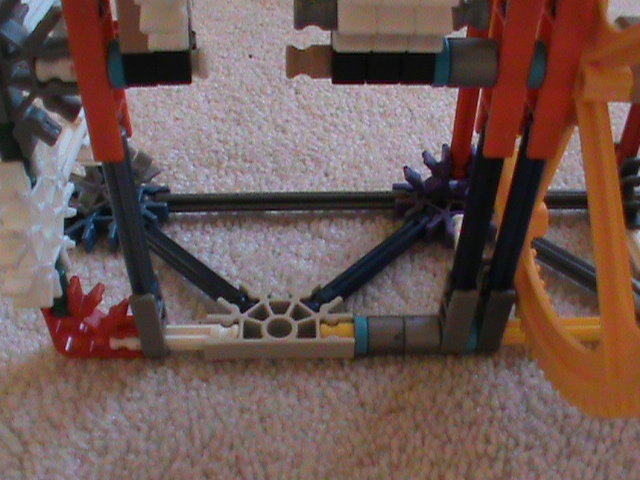

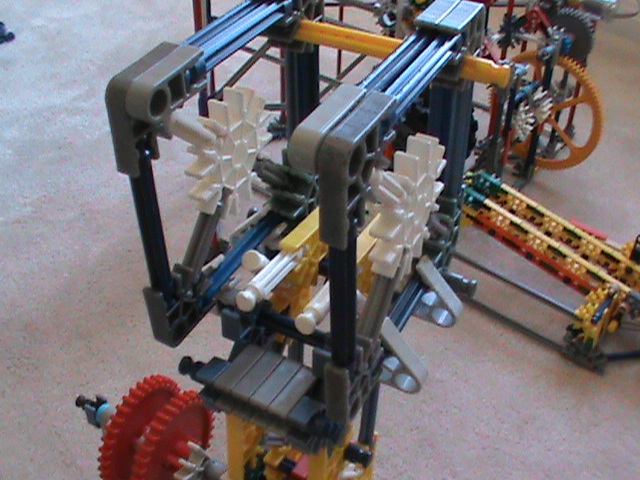

Ball Entrance

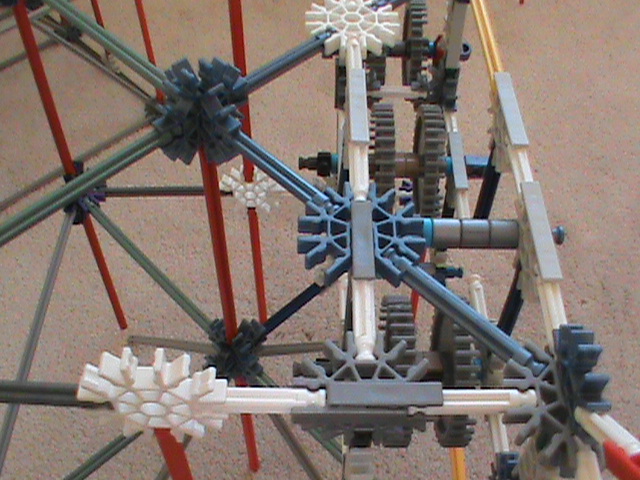

Connecting the Ball Entrance to the Motor Area

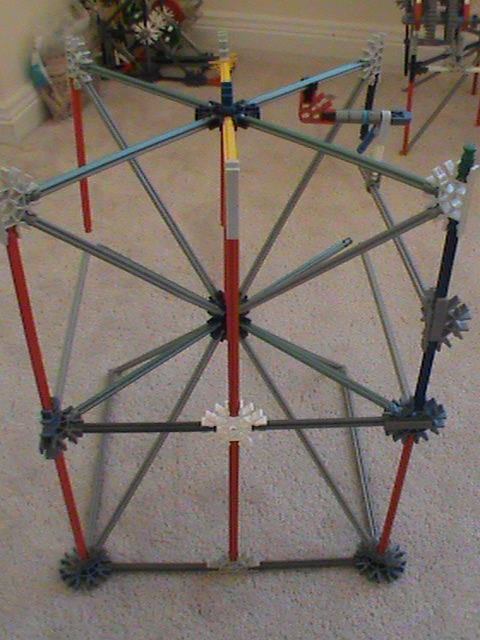

Right Bottom Section


Left Bottom Section

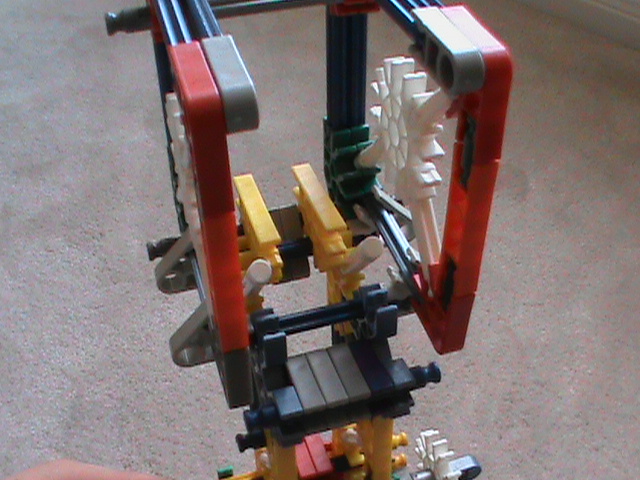

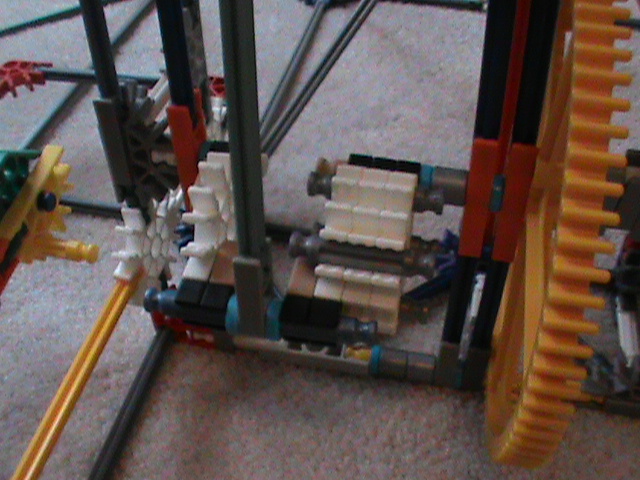

Lower Ball Arm

     All of the ball arms are all most identical except for a few differences. So pay close attention.

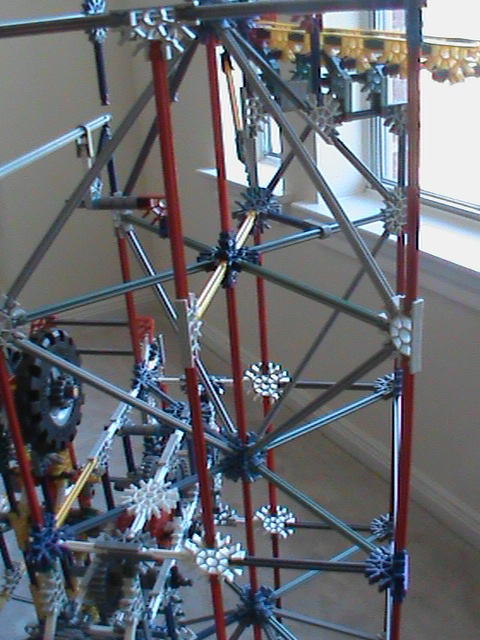

Right Middle Section


Left Middle Section

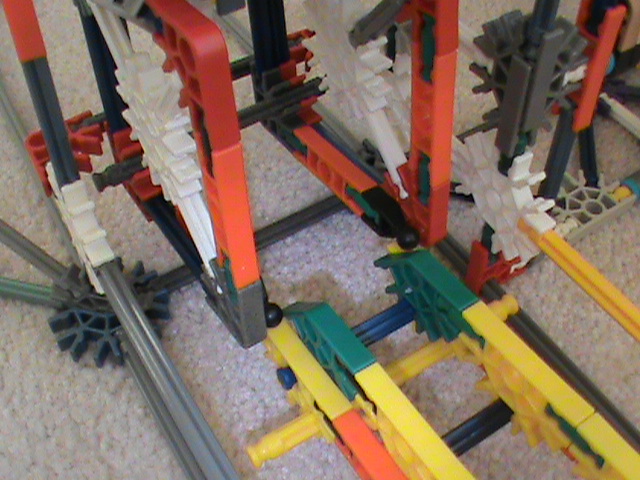

Middle Ball Arm


Right Top Section


Left Top Section


Top Ball Arm

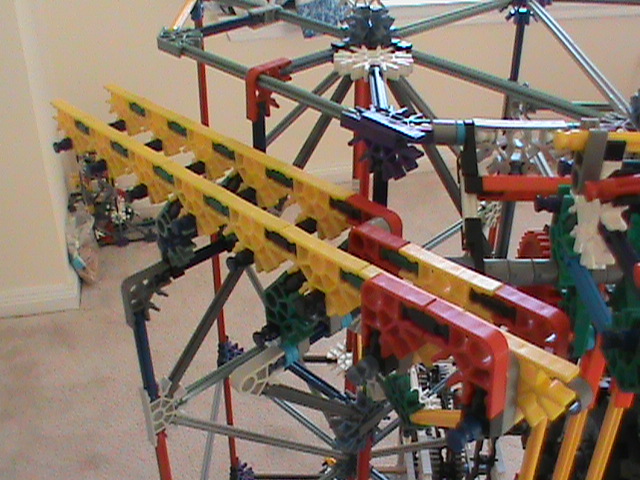

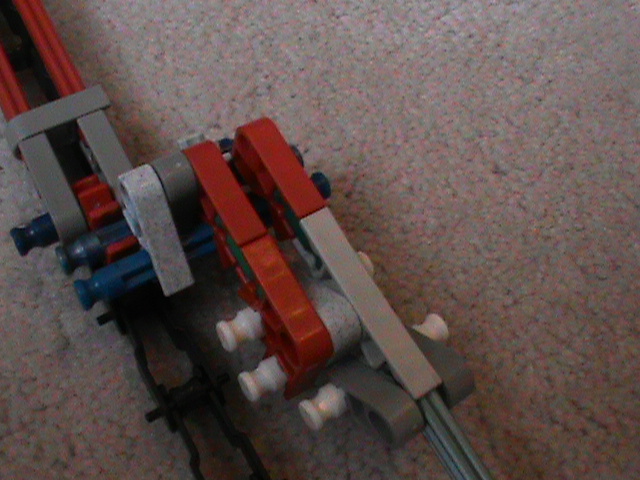

Exit Track

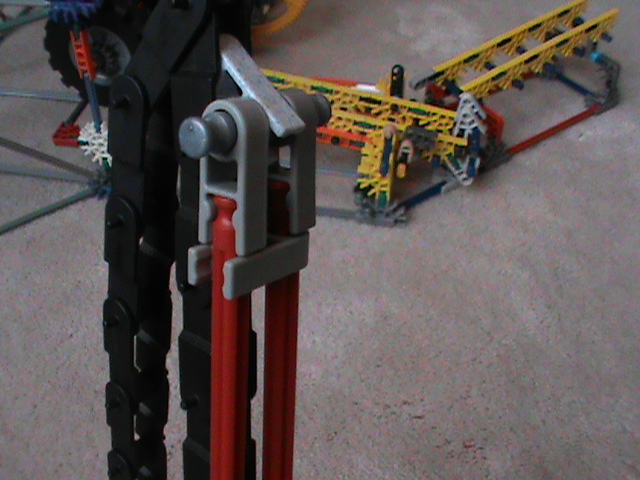

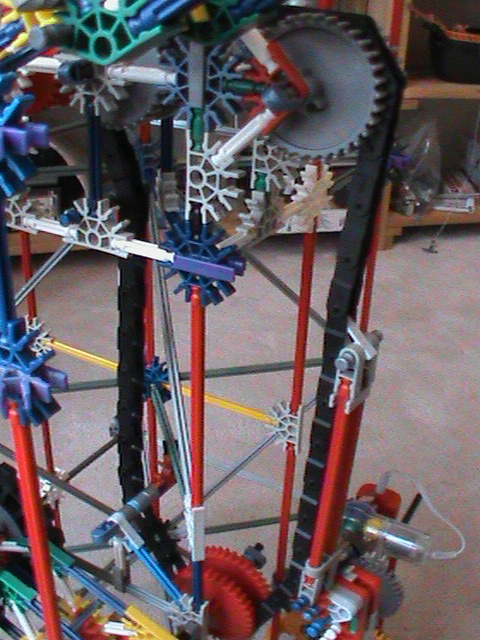

Attaching the Top Chain and Exit Track

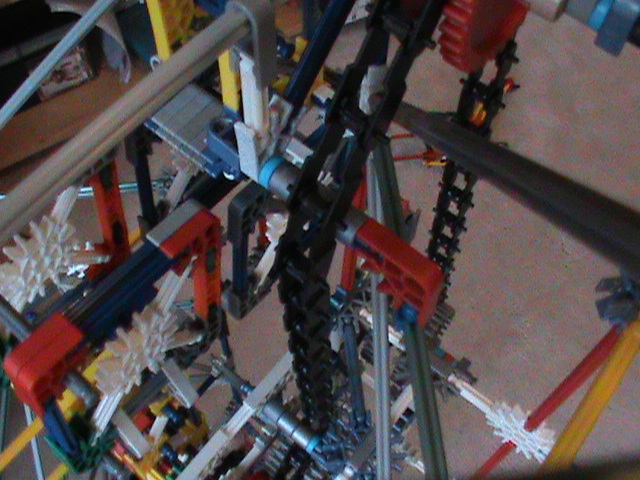

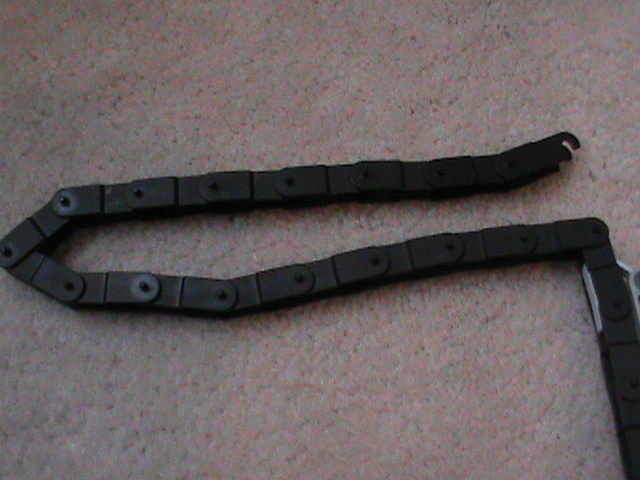

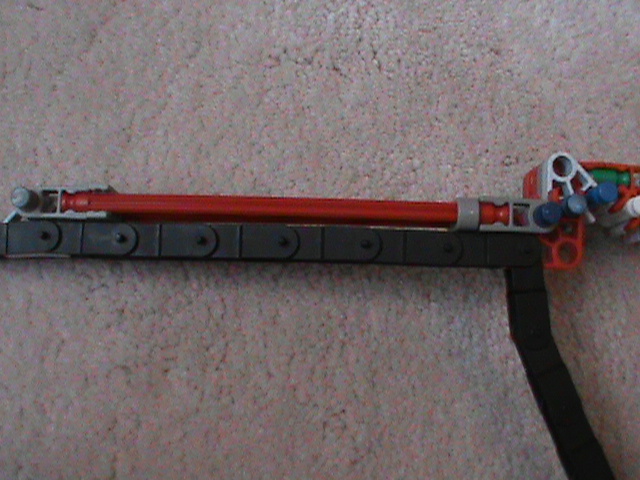

Attaching the Bottom Chain


Finis!

Congratulations! Your all done! Leave a comment if something is unclear. Thank you.
