Kit Ciencia Y Arte: Detector De Humo

En este proyecto construimos una alarma de humo. Usamos un sensor de gases, que sirve para varios gases, que de hecho se usa para detectar fugas de propano, butano o metano. Ese sensor además detecta humo y alcohol como mostramos en este ejercicio.

Ocupamos:

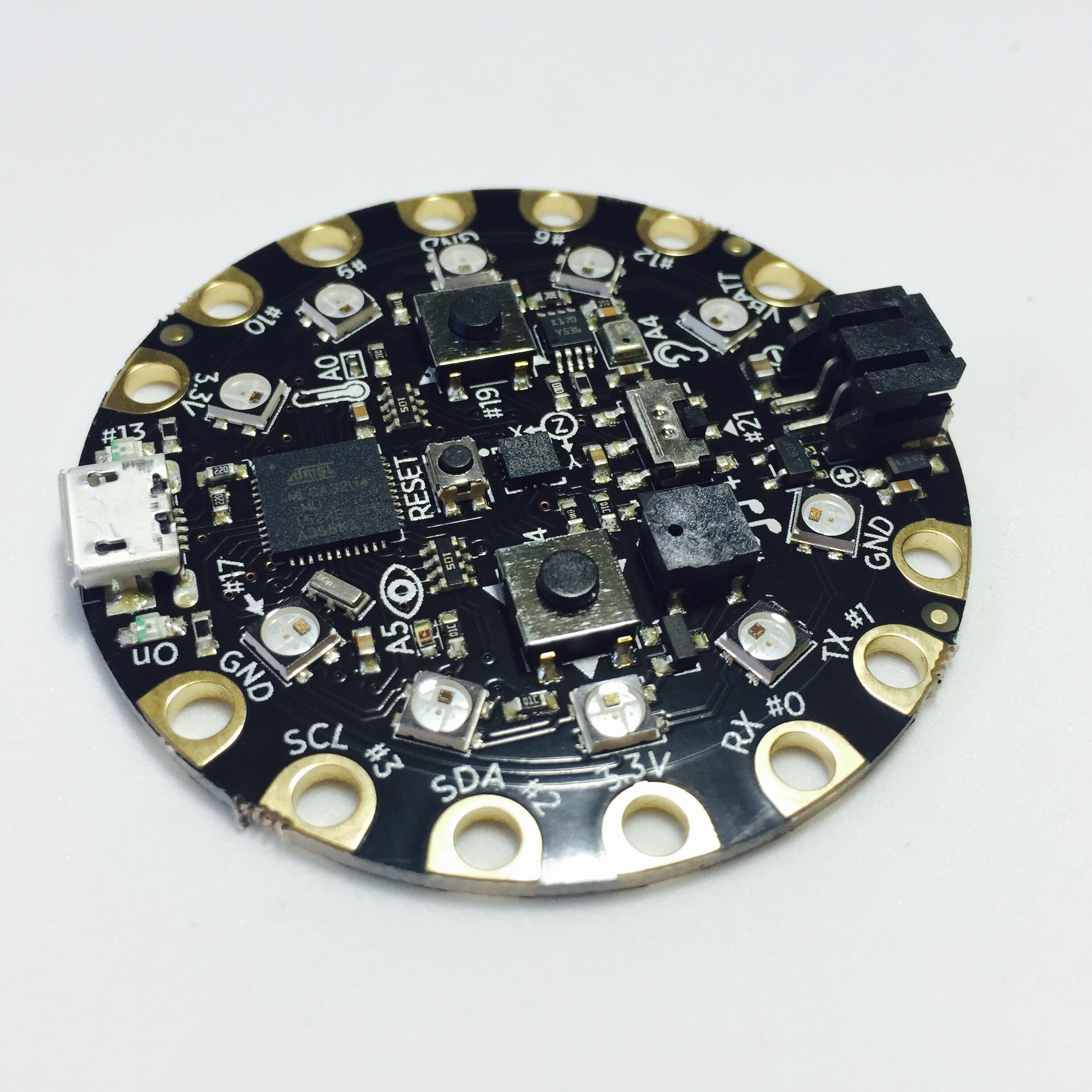

1. Circuit Playground
2. Cable USB
3. Cables lagarto-pin hembra
4. Sensor de gases

Las conexiones son sencillas. Simplemente conectamos del sensor los pines "V", "G" y "S, con "3.3v", "GND" y "#9" en el playground. En las fotos se ven los detalles de la conexión.

Se adjunta el código. En el código hay 3 valores que se utilizan para calibrara las lecturas del sensor:

#define MIN 500
#define MAX 1005
#define ALARM 700

Si las lecturas no funcionan se pueden cambiar para ajustar. El que dice ALARM, es el que indica a partir de que valor, comenzar a sonar el buzzer.

Una vez conectado y el código cargado, hay que dejarlo unos 5 minutos para que el sensor se caliente y comience a detectar.

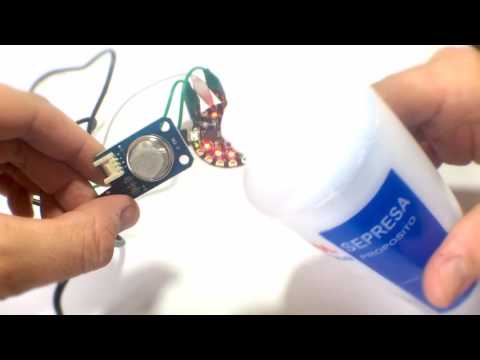

Como ven en este video, también el sensor puede detectar alcohol.

Reto

• Medir la cantidad de humo en una intersección comparado con un parque
• Usar el sensor de alcohol, para determinar cual frasco tiene más alcohol
• Hacer un alcoholímetro
• Hacer un detector de fugas de gas
