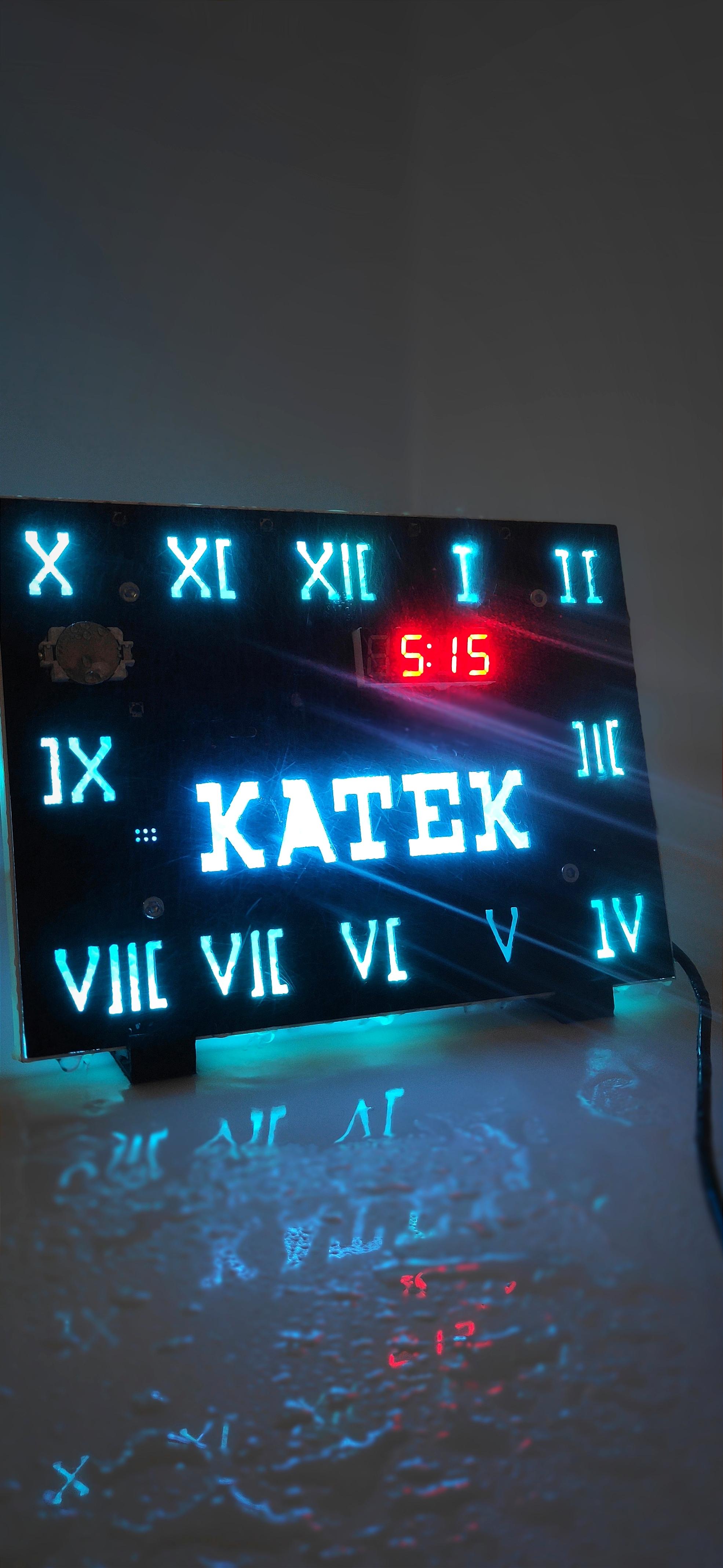

Katek Designeruhr
Uhr Auf Basis eines Atmega328P.
Für Erfahrene Elektroniker. Zum löten und 3D-Drucken.
Katek Memmingen GmbH - Kai Machner
Leiterplatte Bestellen
Die Leiterplatte wurde in Easy-EDA entwickelt und kann dort direkt mit JLCPCB bestellt werden. Bauteile sind in einem BOM enthalten und können auch direkt über Easy-EDA bei LCSC bestellt werden.
Standarteinstellungen der Leiterplatte:
Dicke: 1.6mm , Farbe: Weiß , Bleifrei / Bleifrei , Kupfergewicht: 1oz
Einige Bauteile sind optional siehe Bauanleitung
Links:
Löten Der Leiterplatte
Die bestellten Leiterplatten und Bauteile dazu können wie erwähnt optional bestückt werden.
USB Support, Endprellung der Taster und Stützungskondensatoren können gewählt werden. Die genaue Beschreibung steht in der Bauanleitung.
Schwierigkeit Löten - Mittel bis Schwer
Benötigt wird ein- /e Lötkolben- / Station mit einer feinen und mittelfeinen Spitze, evt. eine Lupe und Spitzpinzette und feines Lötzinn.
Downloads
Prüfen Und Programmieren Der Leiterplatte
Die Leiterplatte kann nun geprüft oder repariert werden. ist die Leiterplatte in Ordnung wird diese über den ICSP-Port programmiert.
Bedienungsanleitung
Downloads
3D Druck
Der 3D-Druck der Uhr besteht aus 2 Teilen: Das weiße Gehäuse und die 2 Standfüße.
Druckeinstellungen Gehäuse:
2 Bodenschichten, 20 % Füllung, 2 Wandschichten, 0 Deckenschichten
Druckeinstellungen Füße:
0 Bodenschichten, 0% Füllung, 6 Wandschichten , 0 Deckenschichten
