Kit Ciencia Y Arte: Primeros Pasos Circuit Playground

En este Instructable les mostramos el Circuit Playground. Primero veremos las partes, y luego vamos a ver como se conecta a la computadora, y como se programa.

El Circuit Playground es un una placa electrónica que sirve para aprender algo de electrónica y programación. La placa tiene un montón de sensores, además de leds y botones y switches. Debido a eso, se pueden construir proyectos muy rápidamente.

El Playground es básicamente un Arduino, y por esa razón se programa y usa igual que un Arduino, con la diferencia que cuenta con una librería espacial, está, permite usar rápidamente y con poca escritura de código a todos los sensores, leds, etc. del Playground. Para programarlo se utiliza el mismo Arduino IDE, por lo que todos los proyectos son compatibles con otros Arduinos.

En Costa Rica puede adquirir el Kit de Ciencia y Arte en CrCibernética.

Este es un Kit para enseñanza desarrollado por la Fundación Costa Rica para la Innovación. El Kit tiene como herramienta principal, el Circuit Playground de Adafruit Industries, que es una microcontrolador que viene con una serie de sensores y leds que son prácticos tanto para proyectos de arte como de ciencia.

Parte de la Colección con Circuit Playground

El Kit viene en una caja y trae los siguientes componentes (en orden de aparición de fotos)

1. El Circuit playground

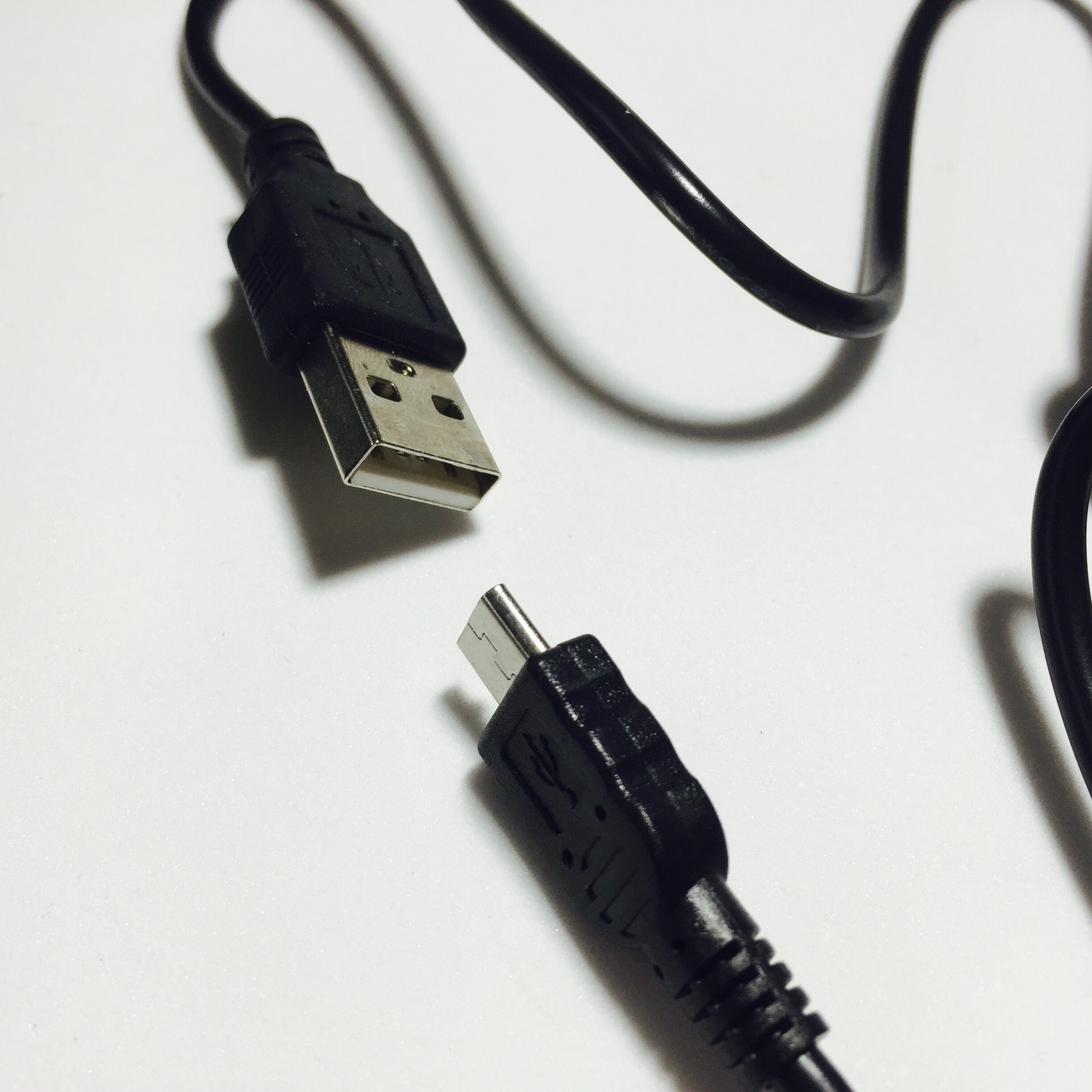

2. Cable USB
3. Cables lagarto
4. Cables Lagarto - conector pin
5. Sensor de humedad de suelo (agua)

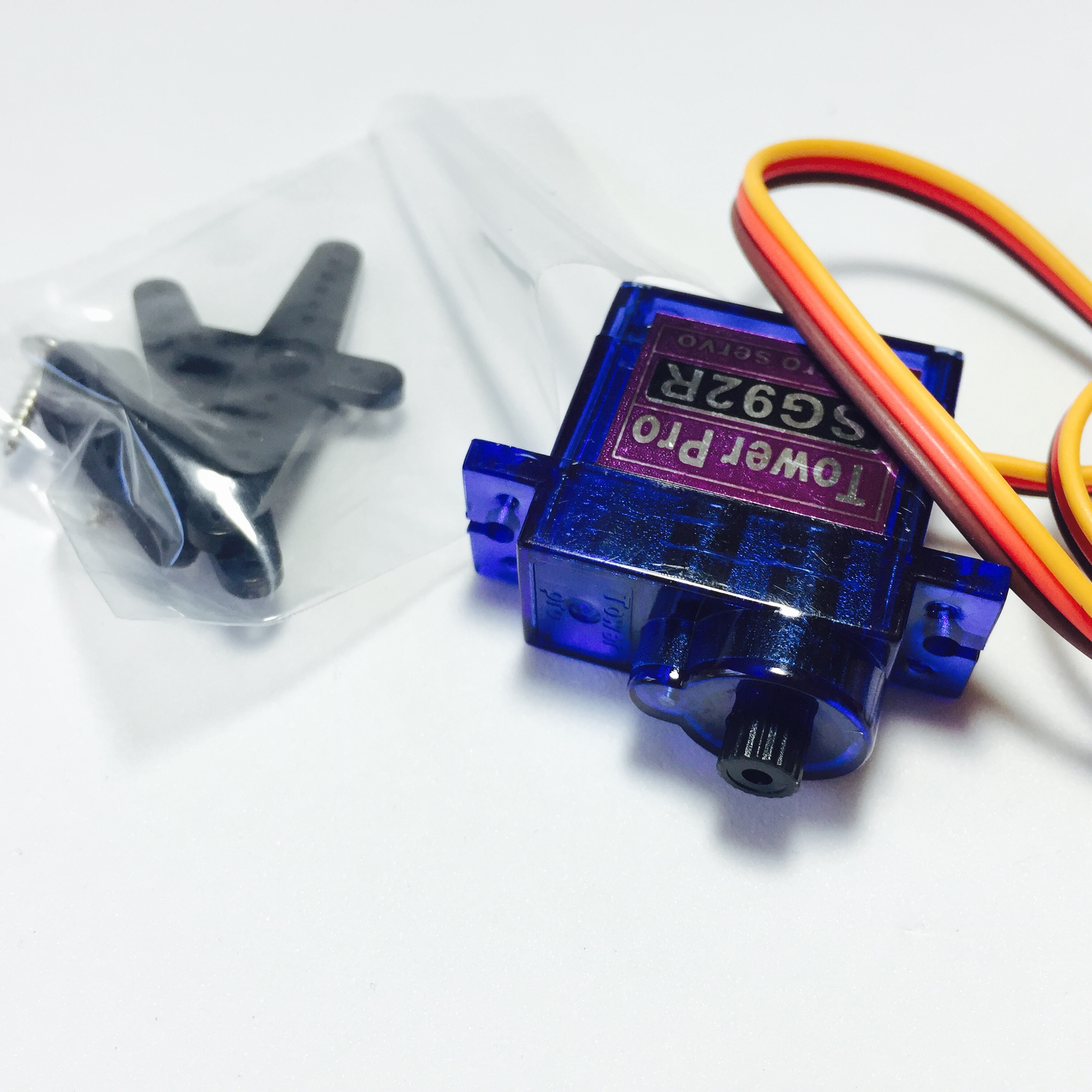

6. Servomotor
7. Sensor de gases
8. Potenciómetro

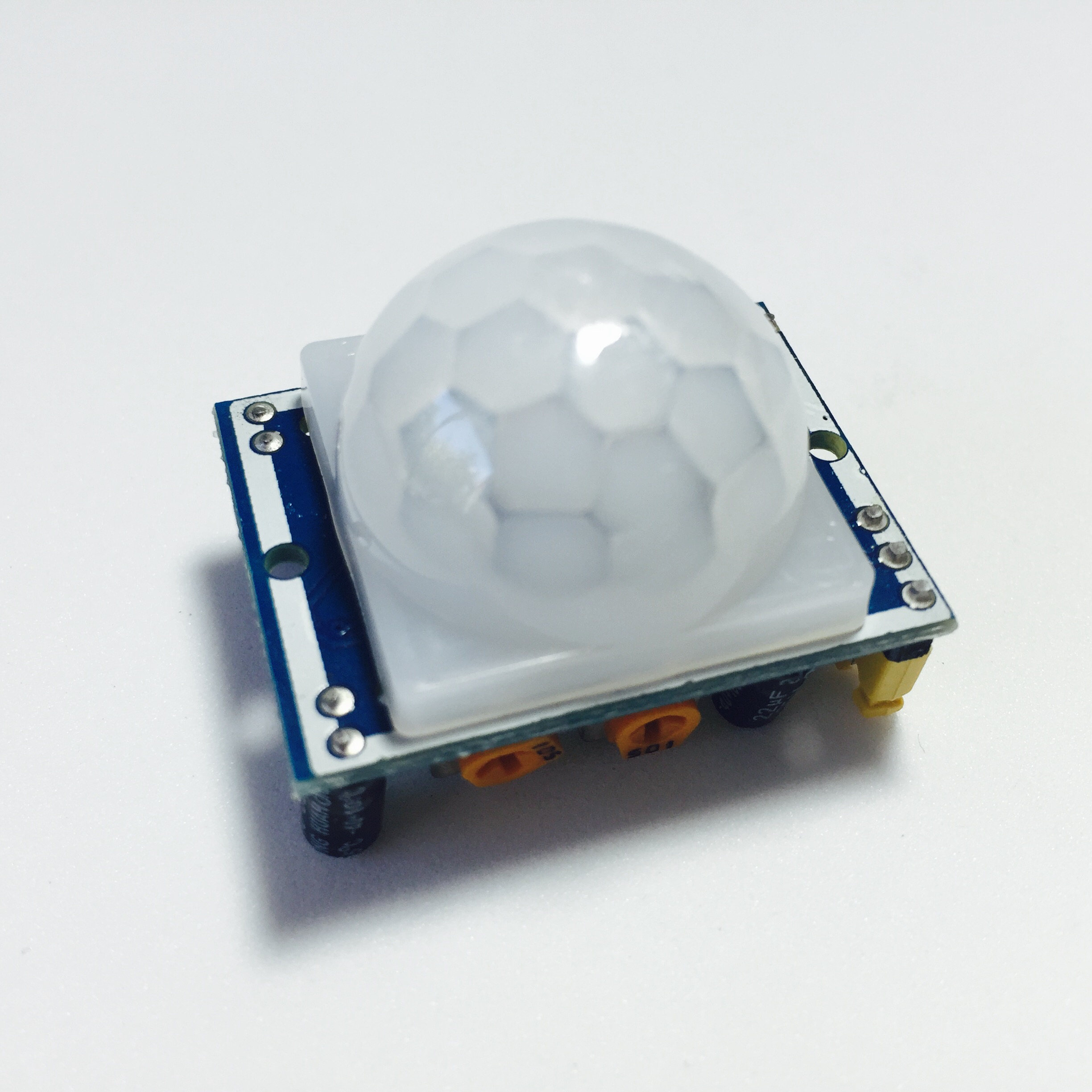

9. Sensor de movimiento

Las partes principales:

1. Conector USB
2. Microcontrolador ATMEL 32U4 (ver esquema)
3. Conexión para baterías
4. 8 x Sensores capacitivos (tacto)
5. Sensores de luz, temperatura, acelerómetro, micrófono
6. Buzzer (como un pequeño parlante)
7. NeoPixeles, que son leds muy brillantes RGB

A través del conector USB vamos a poder conectar el Playground para programarlo. El conector de batería nos va a servir para conectar el paquete de baterías pr hacer proyectos que no requieran la computadora, sin embargo, también se puede alimentar de corriente el Playground usando un cargador de celular convencional.

El Playground cuenta con 8 sensores capacitivos, como se muestra en la foto. Los sensores capacitivos, pueden detectar cualquier cosa que conduzca electricidad, como nuestro cuerpo. Si se tocan con la mano estos sensores, el playground detecta el contacto. Ya veremos más adelante proyectos usando estos sensores.

Estos pads, además sirven para conectar otras cosas a través de cables lagarto.

El circuit playground además cuenta con un acelerómetro de 3 ejes. Un acelerómetro es un dispositivo que permite medir la aceleración, en este caso se puede medir movmiento en X, Y y Z. Luego veremos proyectos usando este sensor

EL Playground además cuenta con:

1. Dos botones (izquierda y derecha)
2. un Switch
3. Sensor de Luz
4. Sensor de temperatura
5. Micrófono
6. Buzzer (es como un parlante pequeño)

Pero además cuenta con 10 neopixeles (como se ve en la foto): Estos so potentes Led RGB que pueden desplegar más de 16 millones de colores, usando la combinación de leds rojo, verde y azul.

El software de Arduino es el que permite programar el Circuit Playgound. Para descargarlo tanto para Mac, Windows o Linux, pueden seguir este link, allí pueden encontrar instrucciones detalladas.

Una vez instalado, estamos listos para comenzar

Ocupamos,

1. El cable USB
2. El Adafruit Circuit Playground
3. Una computadora (Mac, Windows o Linux)

Simplemente conectar la terminal USB A a la computadora.

1. Una vez conectado el USB A de la computadora, conectar el terminal USB micro al terminal del Playground, como se indica en la foto.
2. De inmediato al conectar los Leds del Circuit Playground se van a encender como se ve en la foto
3. Abra el Arduino IDE que acaba de bajar

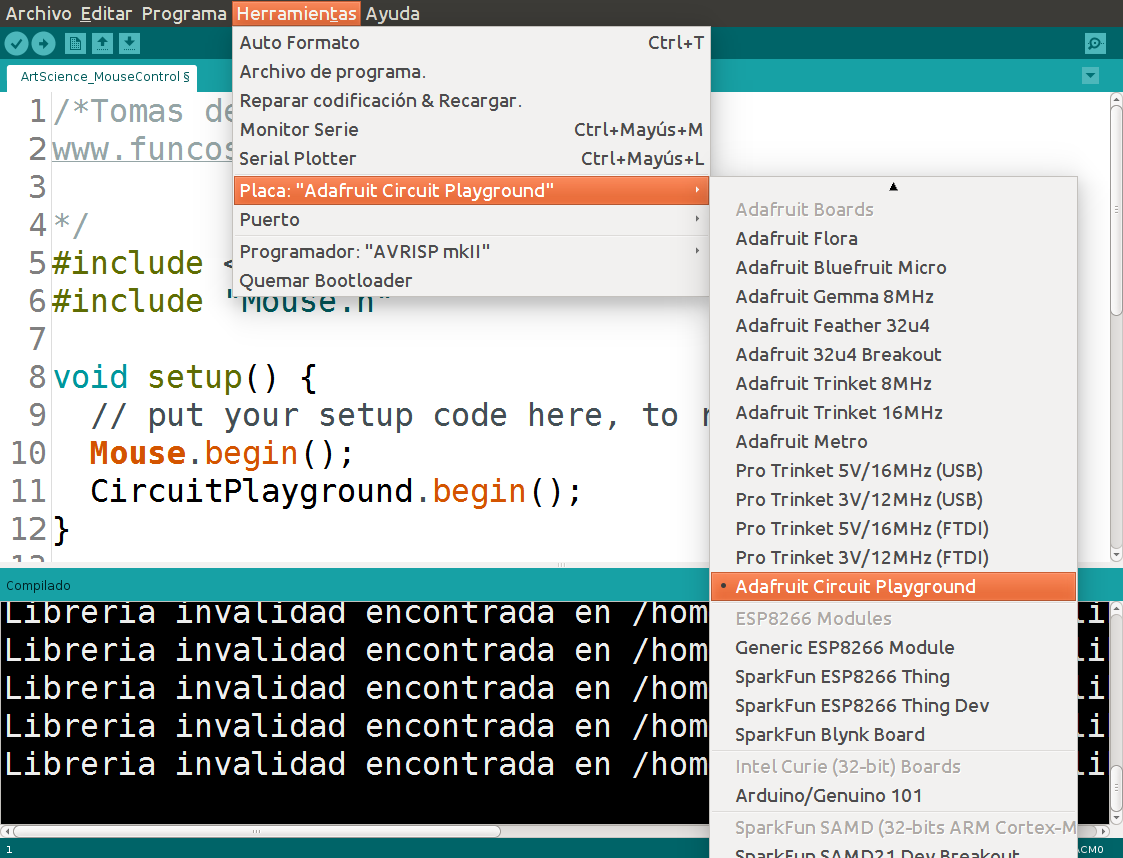

4. En el Menú de Herramientas, seleccione "placa" y allí busque la placa "Adafruit Circuit Playground"

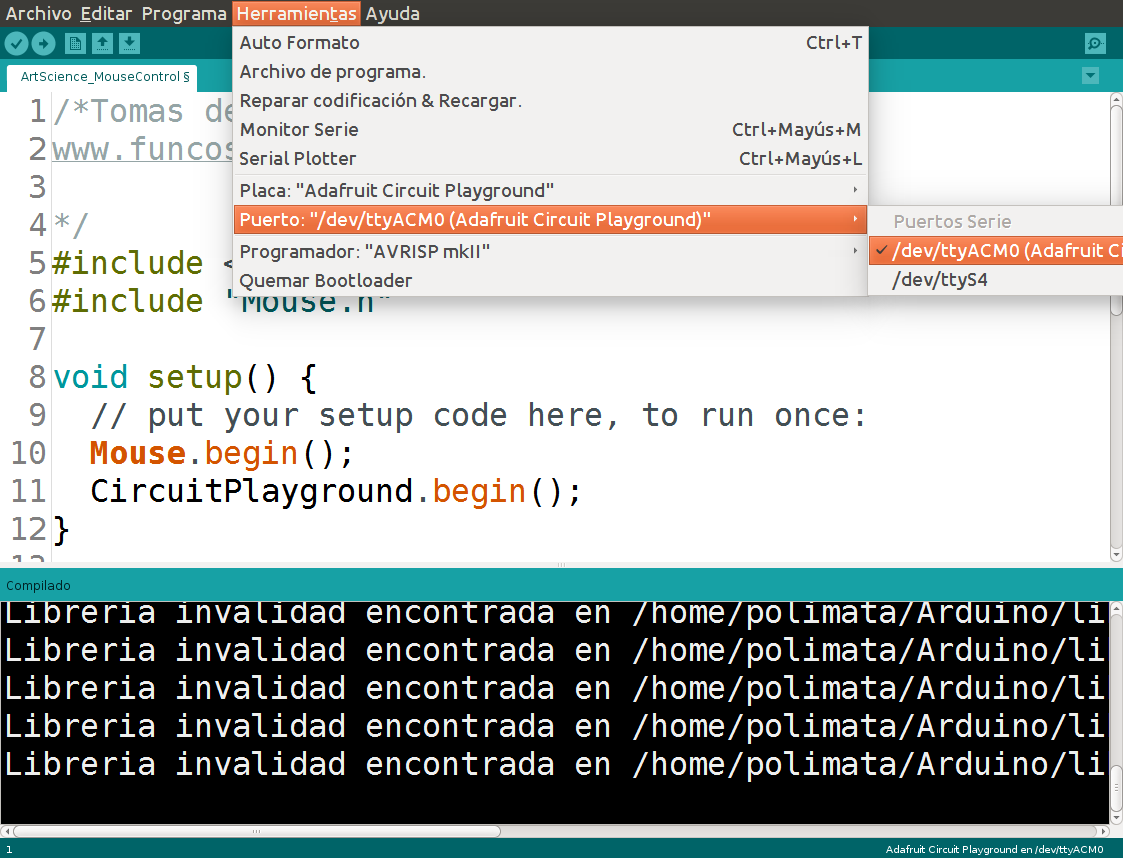

5. Luego en el menú "herramientas" seleccione "Puerto" y allí verá el circuit Playground, selecciónelo.

Listo, ahora está el circuit playground conectado al Arduino IDE.

Vea ahora el instructable de como cargar código
