IoT 101:Prendiendo Un LED Usando Blynk Y Photon

En este primer tutorial de Internet of Things vamos a prender y apagar un LED conectado a nuestro Photon, usando una aplicación de IoT llamada Blynk.

Para este proyecto necesitamos:

• Una computadora con Internet
• Un Smartphone con Android o iOS
• Un LED
• Una tarjeta Photon, de Particle https://www.particle.io/

• Breadboard

• Cable USB

Además necesitamos descargar las siguientes aplicaciones:

• Blynk
• Particle

Hacer el circuito de este proyecto es muy sencillo.

• Colocamos nuestra tarjeta Photon en la mitad de la breadboard, como podemos ver en la imagen.
• Después vamos a colocar un LED. El polo positivo del LED (o terminal larga) va a la misma fila del pin D7 de nuestro Photon. El polo negativo del LED (o terminal corta) va a la tierra del Photon o GND.
• Ahora solo conectamos nuestro Photon a la computadora.

Ahora necesitamos conectar el Photon a la red de Wifi.

• Para esto vamos a nuestra Play Store o App Store para descargar la aplicación Particle
• Ahora que la abrimos, nos va pedir un registro, lo creamos.
• Al entrar a la pantalla de inicio, vamos a dar click en el ícono de más y seleccionamos "Set up a Photon"

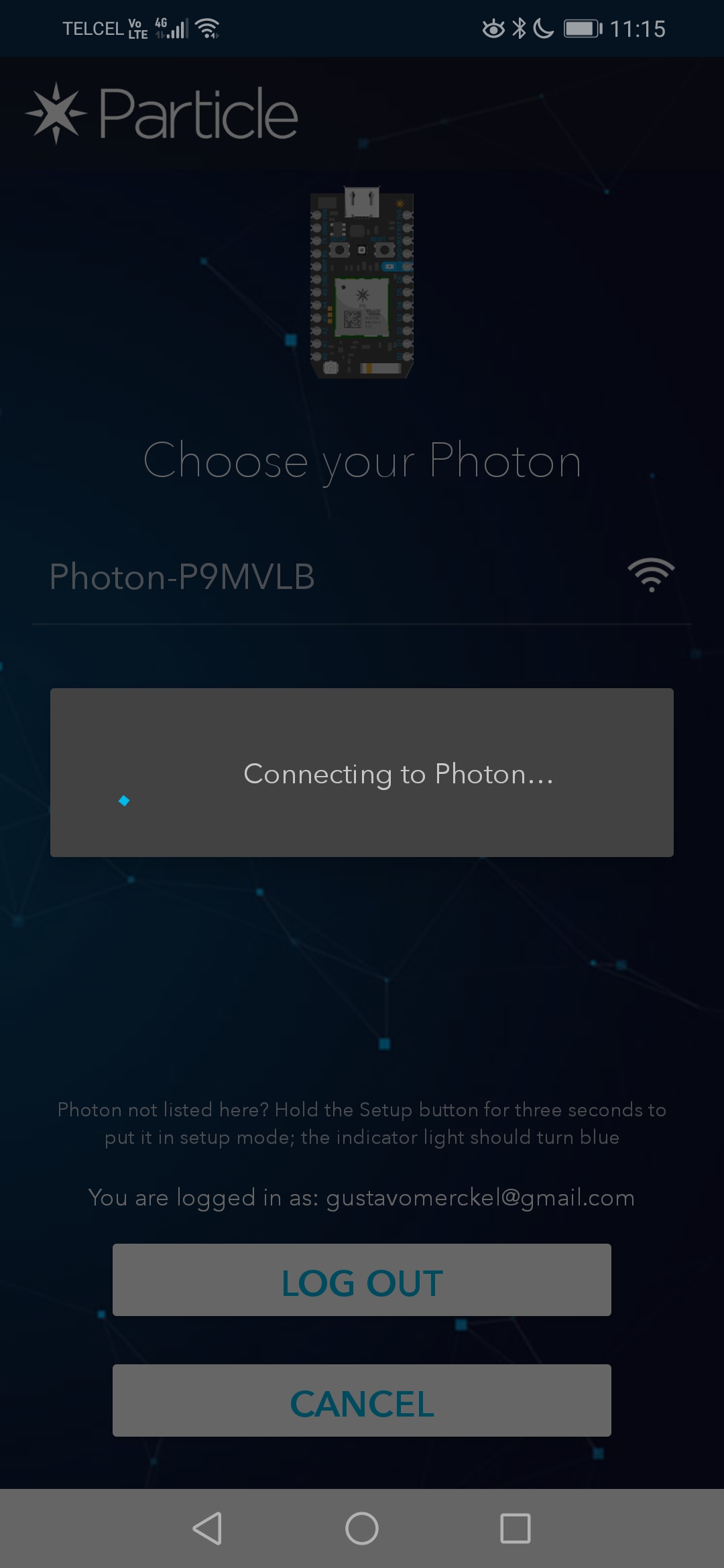

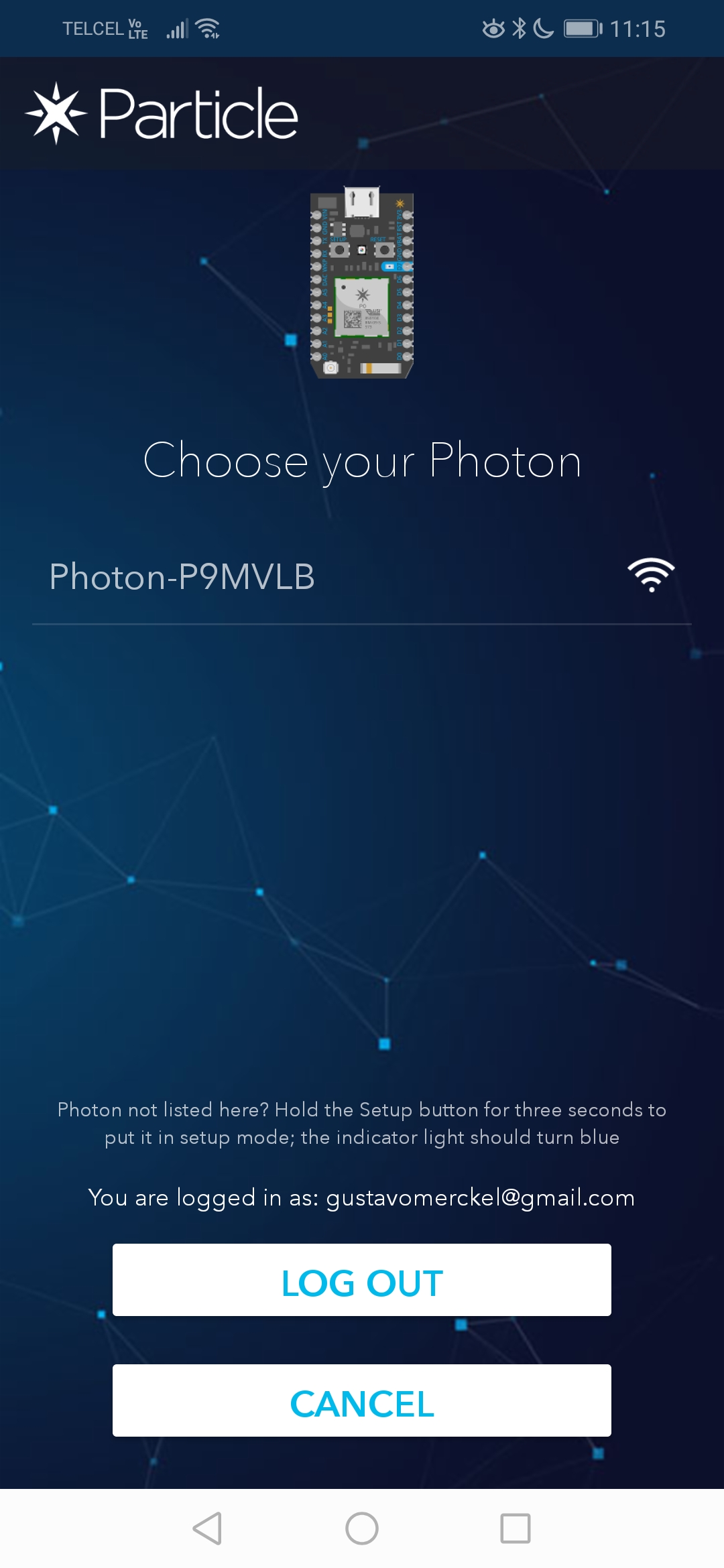

• El photon deberá estar parpadeando en azul oscuro y en la siguiente ventana, nos deberá aparecer el Photon, que está emitiendo una señal de wifi. Lo seleccionamos y la app empezará a conectarse con el photon.

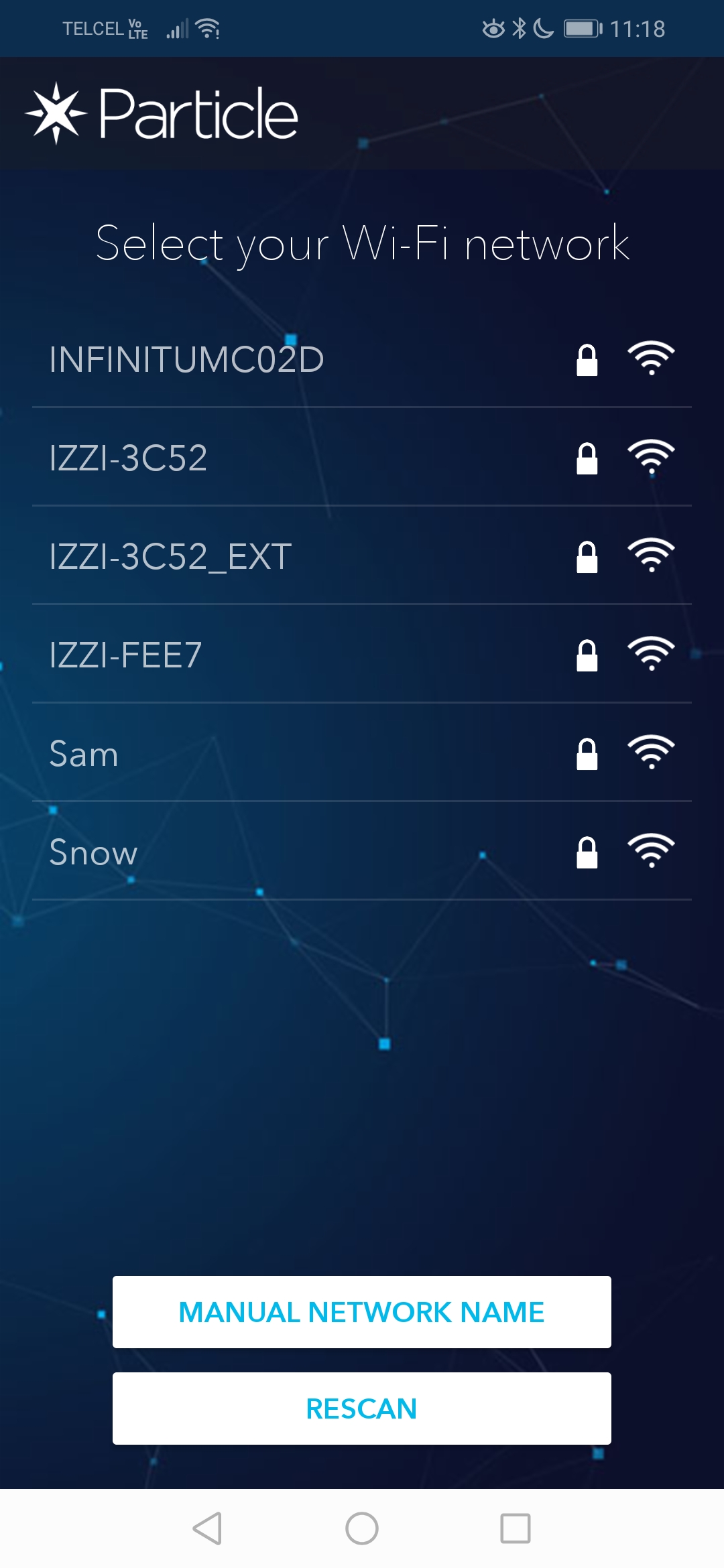

Lo que vamos a hacer en este punto es darle al Photon la contraseña de nuestro wifi, para que pueda conectarse diréctamente a internet.

• Damos el Password y esperamos a que conecte. Procura tener tu Photon cerca de donde está el modem o en un lugar donde a tu celular y/o computadora también reciban wifi.
• Ahora nos aparece una pantalla de finalizado y podemos ponerle nombre al dispositivo, yo lo nombré GusPhoton.
• Y ahora si nos aparece en la ventana de "Tus Dispositivos" o "Your Devices"
• En este momento el LED del photon deberá de brillar en color azul claro.

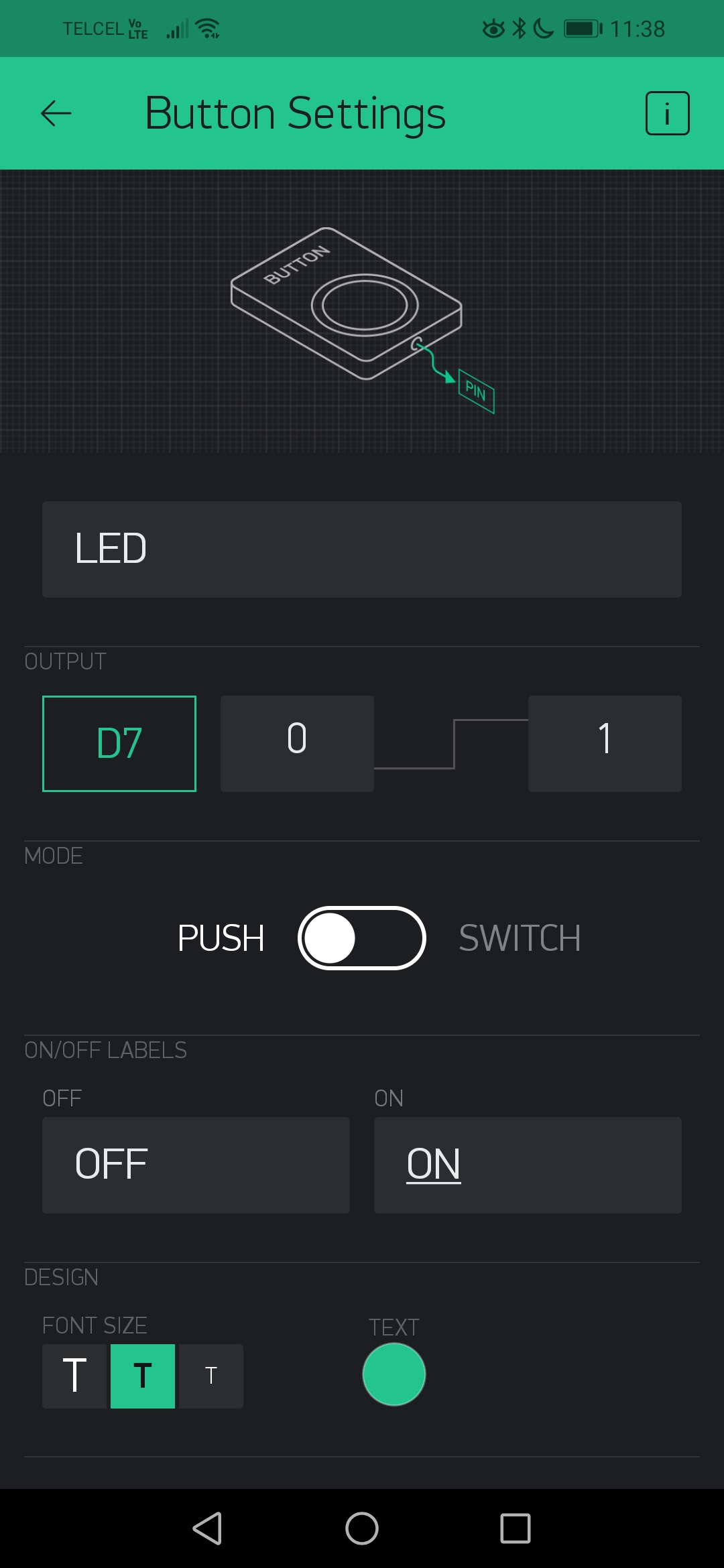

Vamos a configuar este botón en blynk.

• Damos click sobre el botón y podemos cambiarle el nombre, por ejemplo yo lo llamaré LED.
• Ahora vamos a seleccionar en pin, el puerto al que está conectado nuestro LED. En el circuito anterior, conectamos nuestro LED al pin digital 7, o D7.

En "Mode" podemos elegir si el botón se comporta como push o switch. Push signfica que tengo que mantenerlo presionado para mantener el LED prendido y switch es que puedo dejarlo prendido o apagado.

Ahora si, vamos a programar nuestro Photon para que pueda interactuar con la app que acabamos de crear.

Vamos a programar nuestro photon desde https://build.particle.io/build

• Nos va pedir el login que usamos para entrar en la app
• Saltamos la pantalla de de doble seguridad dándole click a "skip now"
• Ahora entramos a nuestro entorno de programación.
• Vamos a ponerle el nombre "PrenderLED"

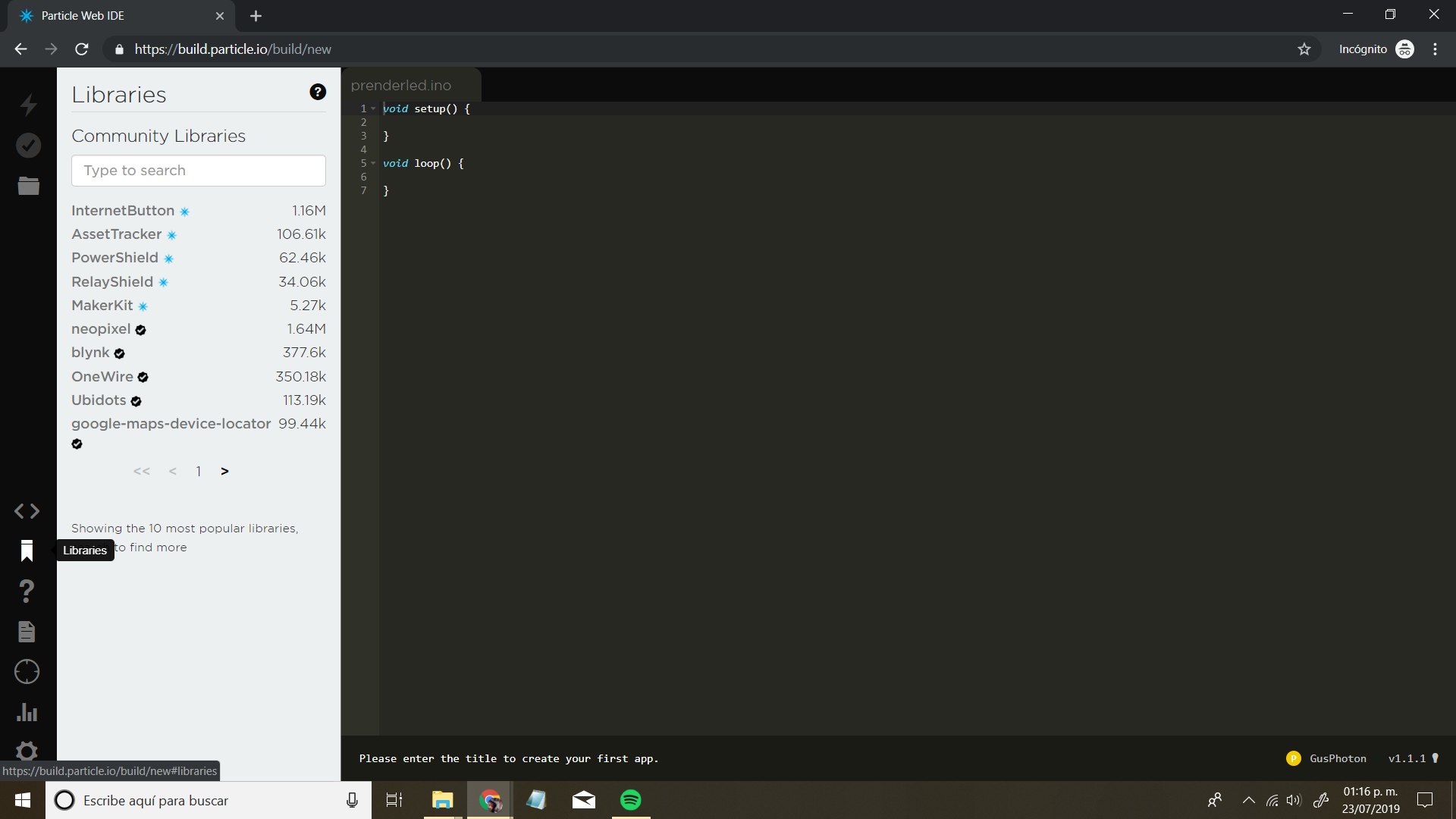

• Damos click en la parte inferior izquierda en "Libraries" y buscamos la librería de blynk
• Aquí seleccionamos de "Examples" y seleccionamos el programa "01_Particle.ino"
• Ahora le damos en "Use this example"

Vamos a la línea número 29 del código y vamos a colocar nuestro Token que recibimos de Blynk por correo

• Hay que colocar el token en vez de "YourAuthToken"

Para subirle, simplemente tenemos que ver que el photon esté en línea y darle "Flash" en el ícono de rayo en la parte superior izquierda de la pantalla.

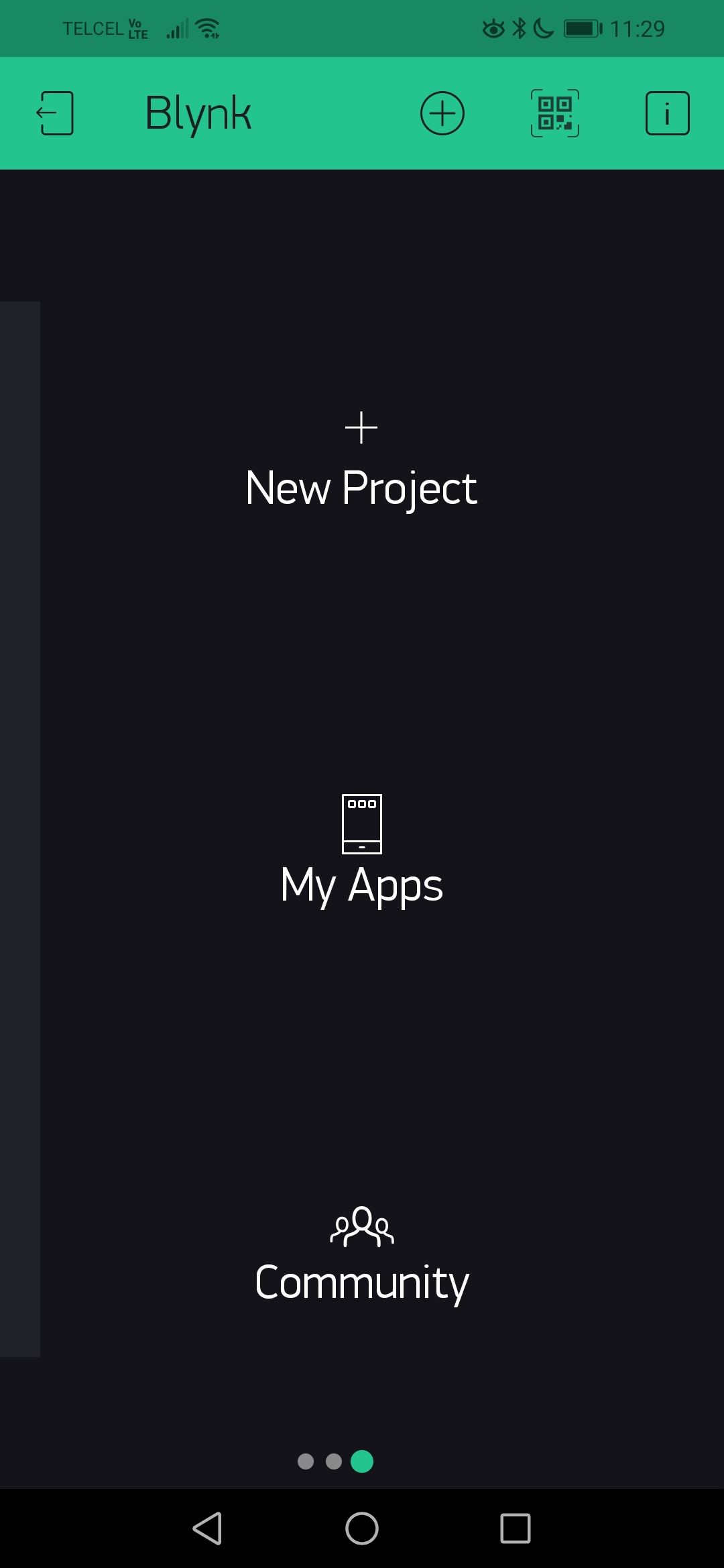

Abrimos la app en Blynk y nos conectamos dándole al ícono de play en la app.

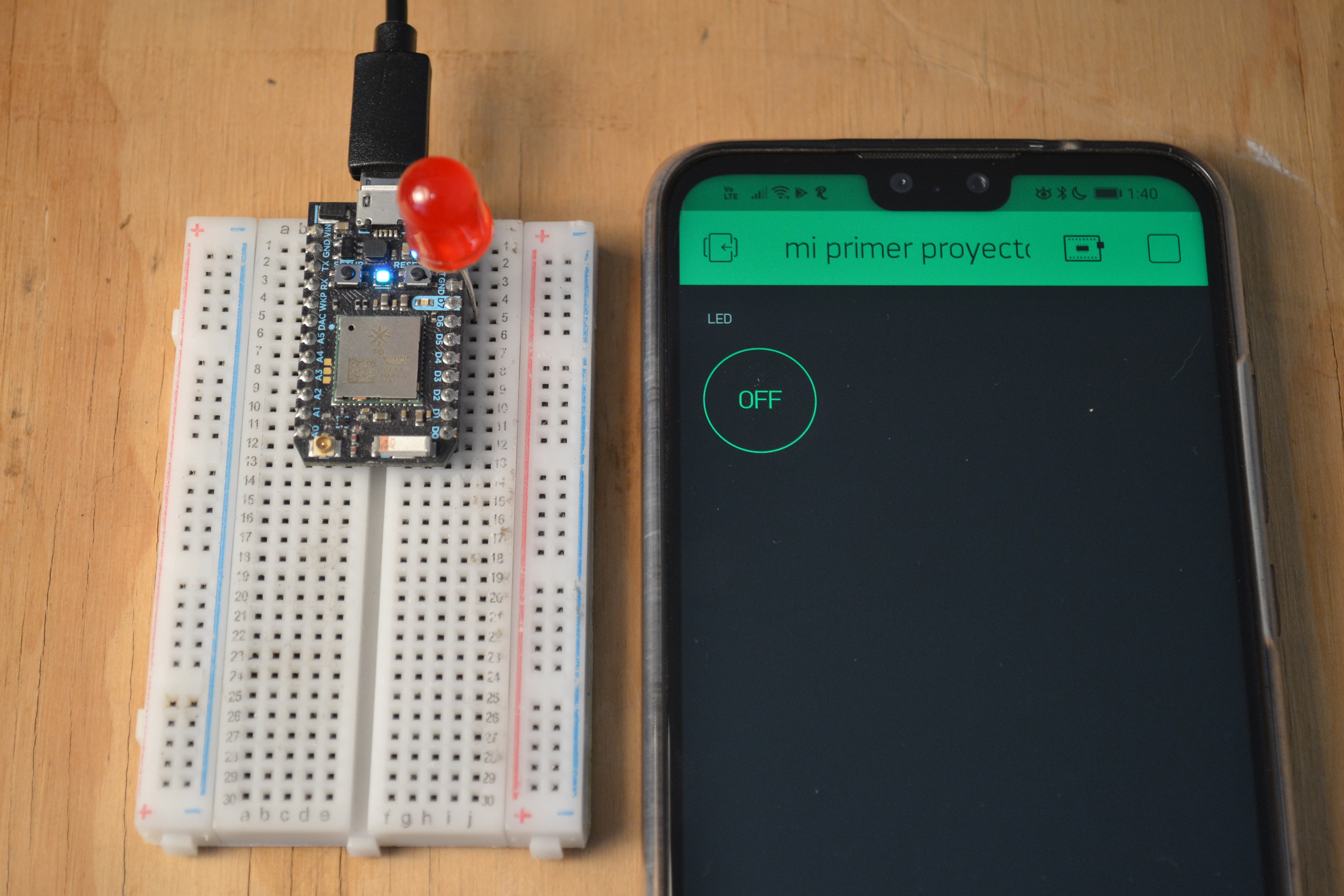

Si todo funciona bien, podremos prender y apagar nuestro LED presionando el botón de la app.

• Podemos usar esta app desde cualquier parte del mundo y conectarnos a nuestro LED
• En el video vemos como prende y apaga nuestro LED, sin estar conectado a una computadora, simplemente conectándose por internet.
