Simpel Kran

Instruktion til hvordan du designer og bygger en simpel kran, som med én aktuator, kan løfte og sænke en last 100 mm.

Sørg for at har nedenstående værktøjer og materialer.

Materialer:

1 stk. MDF-plade 600 x 600 x 6 mm. Lim (f eks. trælim) 2 stk. 40 ml sprøjte (aktuatorer) 1 stk. slange (der passer til sprøjtens tud). 1 stk. 15 cm blom pind (ø 4mm) 4 stk ø 4mm gummi klodser

Værktøjer

Lille skruetrækker (PH2)

Digitale Værktøjer

SolidWorks Adobe Illustrator

Tegne alle dele som parts i solidworks og lav en assembly hvor du samler alle kranens dele.

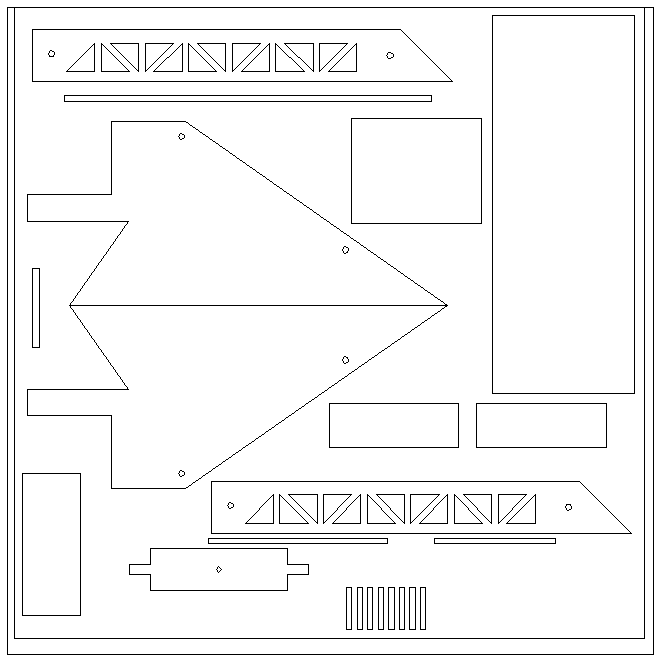

Nu når du i en assembly har prøvet at alle dele passer, skal du lave en tegning. Skabe en ny tegning og importere alle parts. Tegne en firkant som har samme størrelse som MDF-pladen (600x600 mm) omkring delene. Denne firkant hjælper dig med skalering i softwaren til laserskæring.

Gem din tegning som dfx-format (hvis det er formatet din laser kan importere)

Åbne din dfx-fil i softwaren til laserskæreren. Markere alt (ctrl + a) og skalere tegning til 600 x 600 mm. Nu kan du fjerne firkanten der er rundt delene samt eventuelt andre detaljer på tegningen der ikke skal skæres ud.

Download filen til laserskæreren og skær delene ud efter at du kontrolleret indstillinger på maskinen.

Lim de udkårne dele sammen og vent på at limet er tørret (tørtiden afhænger af limtype).

Læg del nr 6 på en plan overflade og derefter lim de vertikale afstivninger (7,8) derefter tag del 5 og monter de sammenlimede dele.

Bagefter samles med den sidste del 6 og emnet sættes i pres. Samtidig kan kranarmen samles. Del 1 lægges på en plan overflade hvorefter del 4 monteres på alle stivere,
derefter lægges del 2,3 på og de samles til sidst med del 1 og lægges i pres. Når alle delene er tørre monteres sprøjten samt slangen til den anden sprøjte. Fyld vand op i kun den ene sprøjte. Herefter monteres den på kran armen med skruer og pressen ned i kroppen

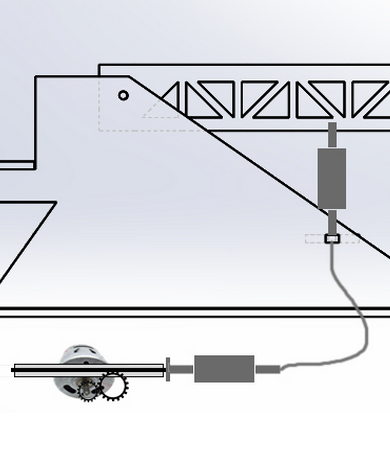

Ved at bruge en dc-motor og blandt andet et par tandhjul kan kranen styres uden at du selv skal trykke på sprøjten. Her er det vigtigt at finde den rigtige udveksling. Princippet er at du skal bruge et lille tandhjul fra motoren der går til et større tandhjul på pinden der er i forlængelse af sprøjten (se billedet).
