Interruptor Escalera O Conmutacion


Este proyecto utilizaremos como un interruptor de conmutación prendiendo y apagando desde varios puntos diferentes un bombillo de 220VAC 60HZ.

Supplies

DATASHEET BT136:

https://mega.nz/file/2Bp2BLoC#kEtClRF6ryH9uGBsYQCgTP70AuEDYQRjIUaqnMH9PxA

DATASHEET CI NE555:

https://mega.nz/file/iRoUHb7L#k2FE7AjC4crTrAF7CE44xyvP6f_9h-KnOY01JH7z8yE

DATASHEET MOC3021:

https://mega.nz/file/HMoS1ZhY#8cLMYBYVyHnqpDnWyjS3-WabYeziDg616IUkXDVpsuQ

Simulación

INTERRUPTOR ELECTRONCO.png

Antes de llevar a cabo a una PCB profesional tendremos que simular nuestro circuito en el software PROTEUS8.8 para ello utilizaremos el cerebro de este circuito que es el integrado NE555 este es un circuito multivibrador.

El presente proyecto esta basado en el sistema eléctrico conmutación de 2 mas puntos a continuación describiremos el circuito eléctrico de conmutación En una instalación eléctrica, un conmutador es un dispositivo eléctrico o electrónico que permite modificar el camino que deben seguir los electrones. Se asemejan a los interruptores en su forma exterior, pero los conmutadores, una vez que desconectan un circuito, conectan otro inmediatamente. (Imagen 2)

Este circuito electrónico es igual a un sistema de conmutación eléctrico donde podremos controlar en este caso desde 3 puntos distintos este circuito electrónico nos permite también ahorrar en gastos ya que un sistema de conmutación eléctrico tiene un costo mayor.

Con los pulsadores mandaremos una señal al CINE555 este recibe la señal y activara el MOC y también al TRIACBT136 Y Activara un bombillo 220VAC Y para apagarlo tendremos que pulsar cualquiera de los 3 pulsadores este circuito también se puede ampliar las entradas 5 a 10 Max de entradas para controlar un bombillo de CA.

Y Finalizado las pruebas veremos que el funcionamiento es igual a un circuito eléctrico de conmutación.


Diseño De Pcb

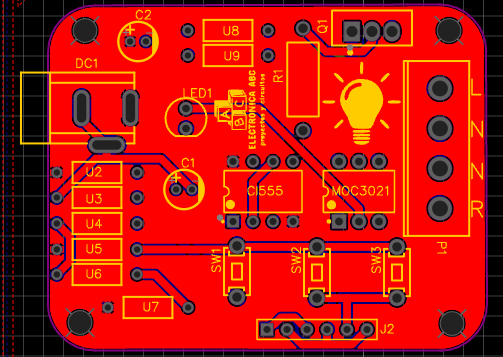

pistas interruptor.png
3d circuito.png

Una vez ya simulado el circuito y vemos que funcioné y todo esta bien entraremos a EasyEDa para diseñar nuestro circuito y PCB como podemos observar ahí en las imágenes veremos el diseño del circuito esquemático diseño de las pistas PCB y por ultimo el diseño de 3D de como se vera nuestra PCB.

Este software es muy profesional y tiene todos los componentes que utilizaremos para la creación de la PCB.

COMPONENTES ELECTRONICOS:

  • (1) CONECTOR JACK DC
  • (1) CAPACITOR ELECTROLITO 1UF 16V
  • (1) CAPACITOR ELECTROLITO 10UF 16V
  • (6) RESISTENCIAS 10K 1/4W
  • (1) RESISTENCIA 100K 1/4W
  • (1) RESISTENCIA 330 ohm 1/4W
  • (1) RESISTENCIA 330 ohm 1/2W
  • (1) CI NE555
  • (1) OPTOCOPLADOR MOC3021
  • (1) TRIAC BT136
  • (3) PULSADORES 2 PINES
  • (1) CONECTOR 4 PINES


CARACTERISTICAS :

  • VIN 12VDC - 9VDC -5VDC
  • VIN Max 15VDC
  • Corriente en Funcionamiento 25 mA
  • 3 entradas ( Pulsadores)
  • 1 salida a TRIAC
  • VAC Max 600v
  • IAC Max 4A
  • Salida aislada mediante MOC3021

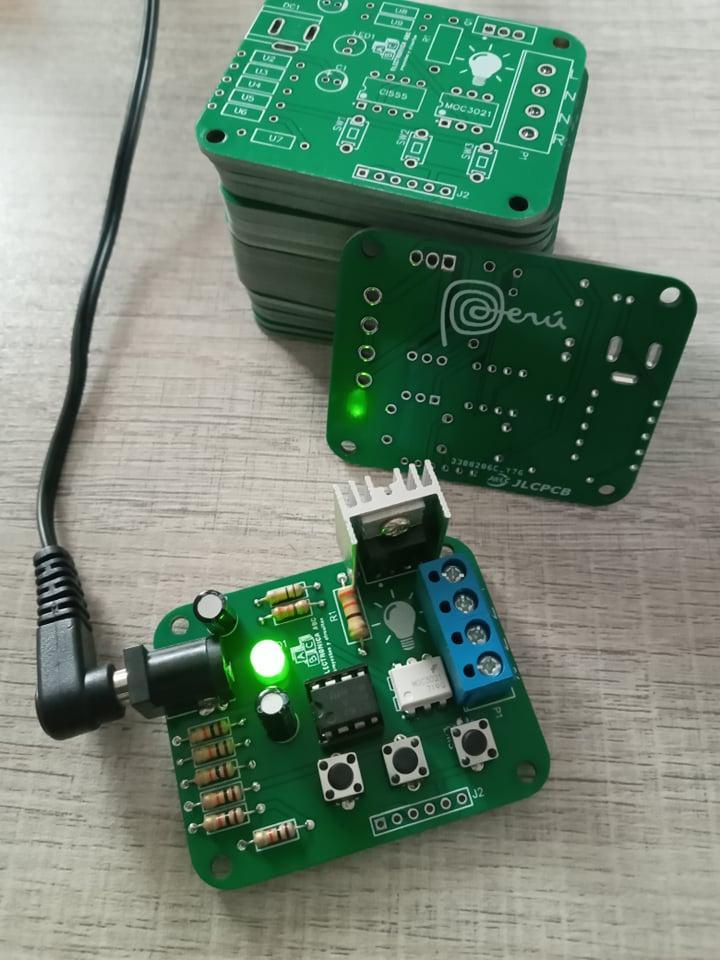

PCB JLCPCB

jlcpcb 1.png

Este proyecto es gracias a JLCPCB fabricantes de placas profesionales a nivel mundial.

https://jlcpcb.com/RAV

Puedes obtener 5 piezas a solos $ 2

Aqui adjunto el Gerber de la placa del proyecto para que ustedes lo puedan realizar también

https://mega.nz/file/Dd5AVZSJ#5lE3xioe30EDOlWqISjU4_njlG9ihTPZFDl2hQ96SXQ
