Al comenzar el trabajo , tenemos que identificar en que plano se tiene que trabajar referente a lo que pide cada material , a lo que se refiere si la figura irá entre el rango x ,y o un rango diferente.

Instructible

Screen Shot 2022-04-01 at 13.05.08.png

Al haber elegido tu plano referente mediante rangos, tienes que determinar sus dimensiones mediante las indicaciones dadas. Comenzando con la cara base sería las dimensiones mostradas en la imagen.

Screen Shot 2022-04-01 at 13.07.59.png

Una vez estudiado se tiene que poner en practica mediante la opción de diseño y crear lineas. Haces a tu facilidad y a tu conocimiento , en este caso se hizo hasta la mitad del diseño para luego lograr un espejo del dibujo.

Screen Shot 2022-04-01 at 13.10.16.png

Al lograr el diseño a la mitad, se crea un eje de simetría para lograr que las mismas dimensiones logren establecerse en el punto donde se quiere.

Screen Shot 2022-04-01 at 13.12.27.png

Al tener el eje de simetría, se procede a seleccionarlo paralelamente a la linea que quieres que se repita dimensionalmente para así lograr que se cumpla el objetivo y pueda quedar de la forma mostrada en la imagen.

Screen Shot 2022-04-01 at 13.13.50.png

Culminando tu simetría se procede a borrar el eje y completa el trazo faltante para tener el diseño completo.

Screen Shot 2022-04-01 at 15.59.27.png

Al completar las dimensiones del diseño , tienes que finalizar el boceto para luego poder tener una vista panorámica y seguir con el trabajo.

Screen Shot 2022-04-01 at 16.03.16.png

Al tener finalizado el trabajo, se complementa con la herramienta extruir tal y como menciona la indicacion dada y se pone su dimension requerida .

Screen Shot 2022-04-01 at 16.05.22.png

Al tener todo listo, como ultimo paso en la cara base, se le da el color requerido por los planos que en este caso es madera-cerezo.

Screen Shot 2022-04-01 at 16.08.00.png

Se repite el mismo procedimiento en el segundo plano cara frontal .( imagen del diseño completo).

Screen Shot 2022-04-01 at 16.10.59.png

Se repite el mismo procedimiento en el tercer plano cara frontal 2 .( imagen del diseño completo).

Screen Shot 2022-04-01 at 16.12.09.png

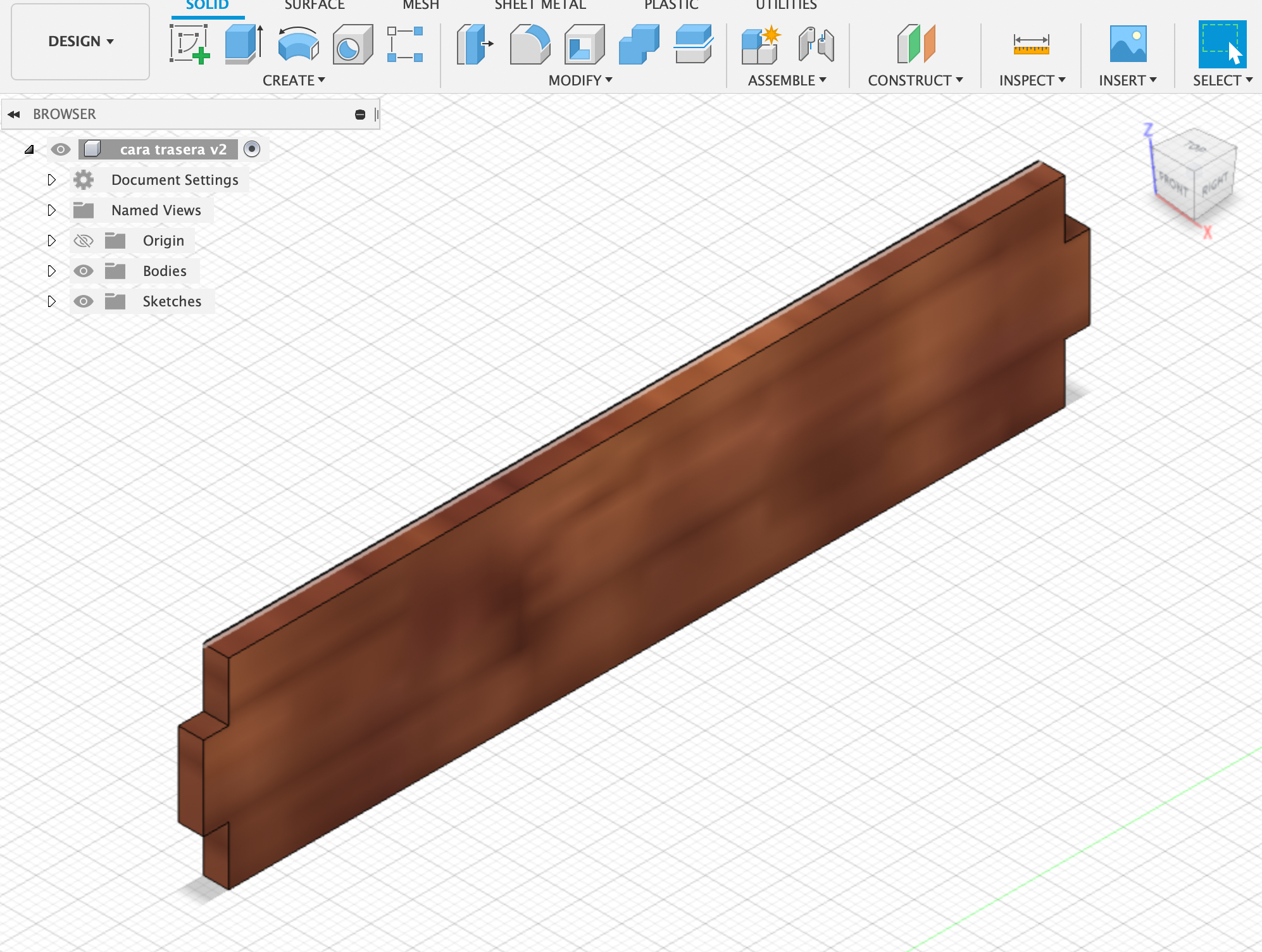

Se repite el mismo procedimiento en el cuarto plano cara trasera .( imagen del diseño completo).

Screen Shot 2022-04-01 at 16.13.02.png

Se repite el mismo procedimiento en el quinto plano cara superior .( imagen del diseño completo).

Screen Shot 2022-04-01 at 16.14.46.png

Se repite el mismo procedimiento en el sexto plano cara lateral .( imagen del diseño completo).

Screen Shot 2022-04-01 at 16.15.51.png

Se repite el mismo procedimiento en el septimo plano del logo .( imagen del diseño completo).

Screen Shot 2022-04-01 at 16.19.17.png

Con todos los diseños realizados correctamente , se crea un instructible que se base en unir cada parte hecha anteriormente para lograr el trabajo deseado por lo cual comienzas abriendo cualquiera de las partes que desees para luego poder unir cada parte . (Imagen referencial mostrada)

Screen Shot 2022-04-01 at 16.21.59.png

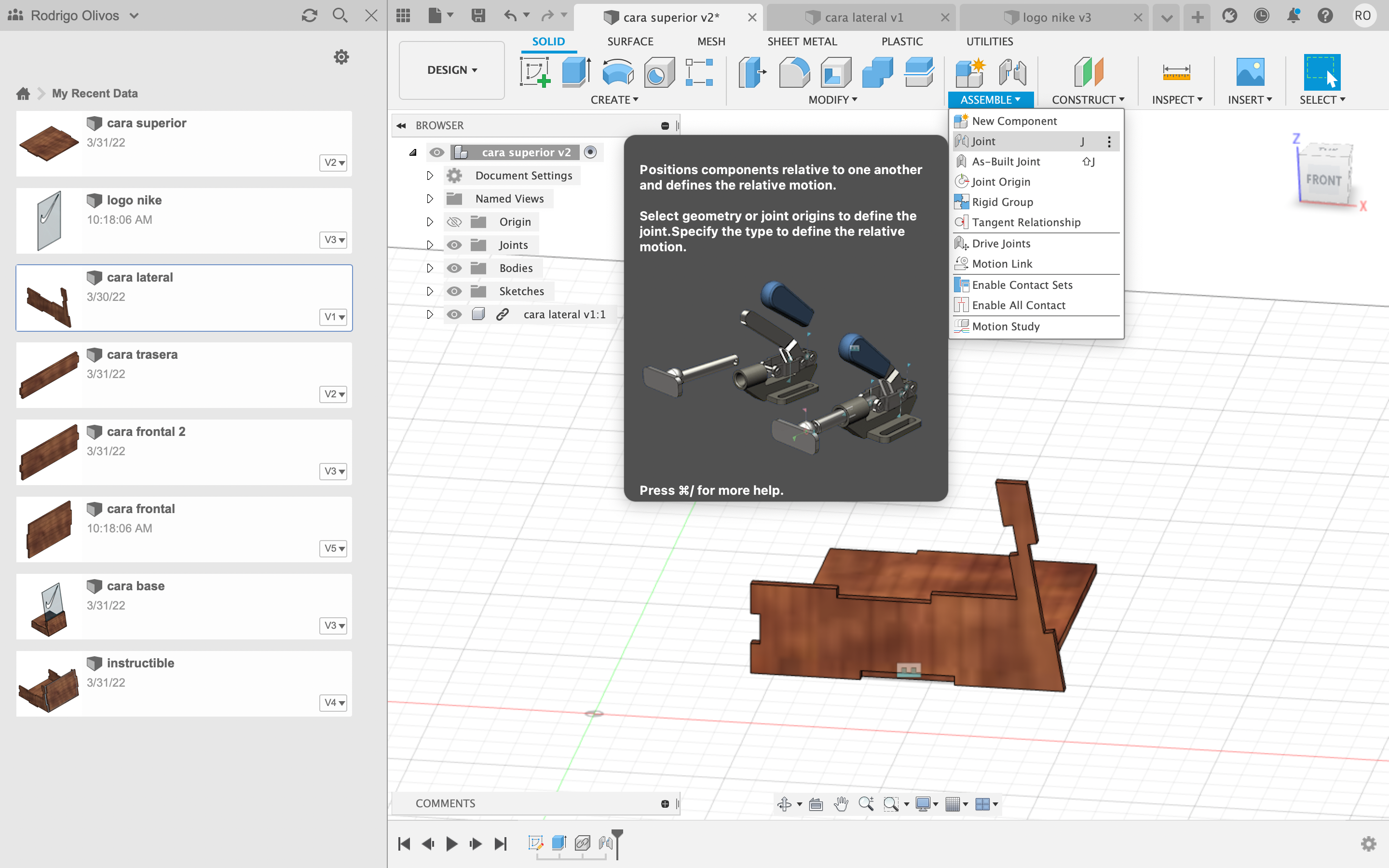

Al tener los diseños en un mismo boceto se procede a ensamblar para así lograr juntar cada parte, se realiza la acción mostrada en la imagen con cada parte del trabajo.


Se termina de ensamblar y puedes renderizar el diseño con fondos que los descargas desde la aplicación, sin embargo, en este trabajo no está con fondo porque no funciona , ya que la version no es la última. La imagen mostrada es el final del trabajo y la muestra definitiva.
