Olá Biohackers!

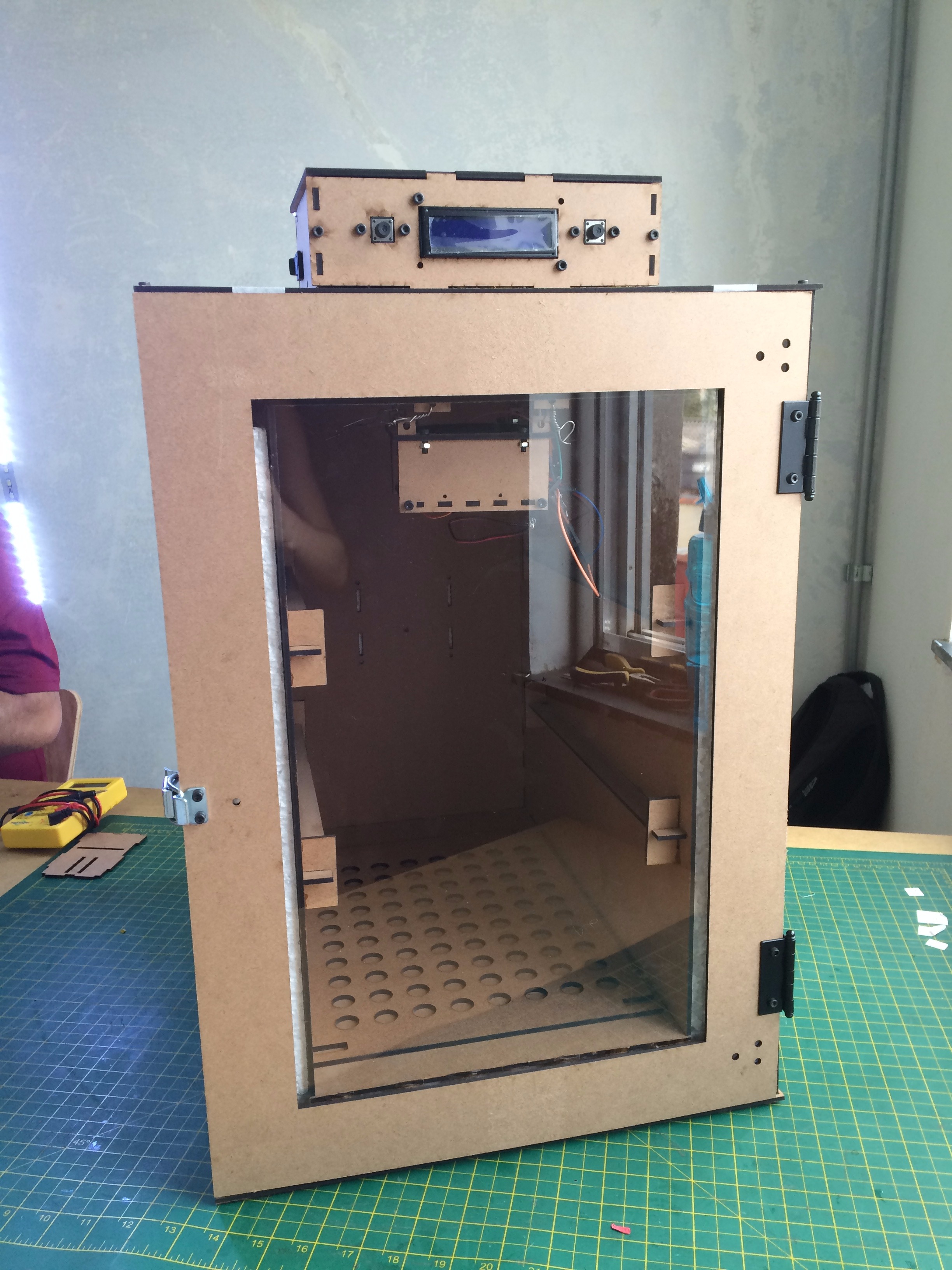

Segue a sequência de fotos, arquivos e o passo-a-passo do projeto da Incubadora feita por nós do Garagem FABLAB baseado do projeto Biohackacademy.

Link do projeto original: htt://biohackacademy.github.io

1 12V 80 mm Axial Fan

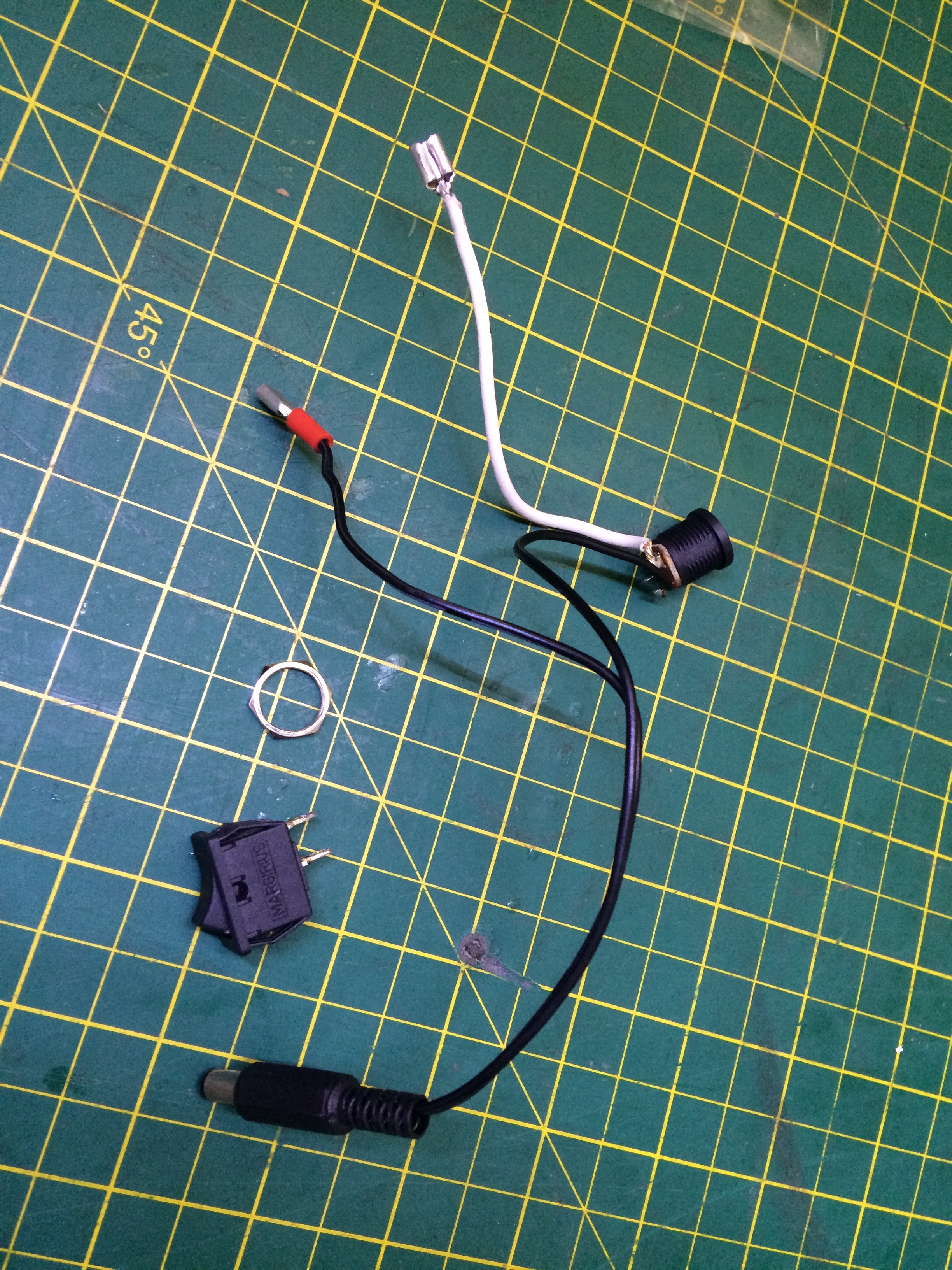

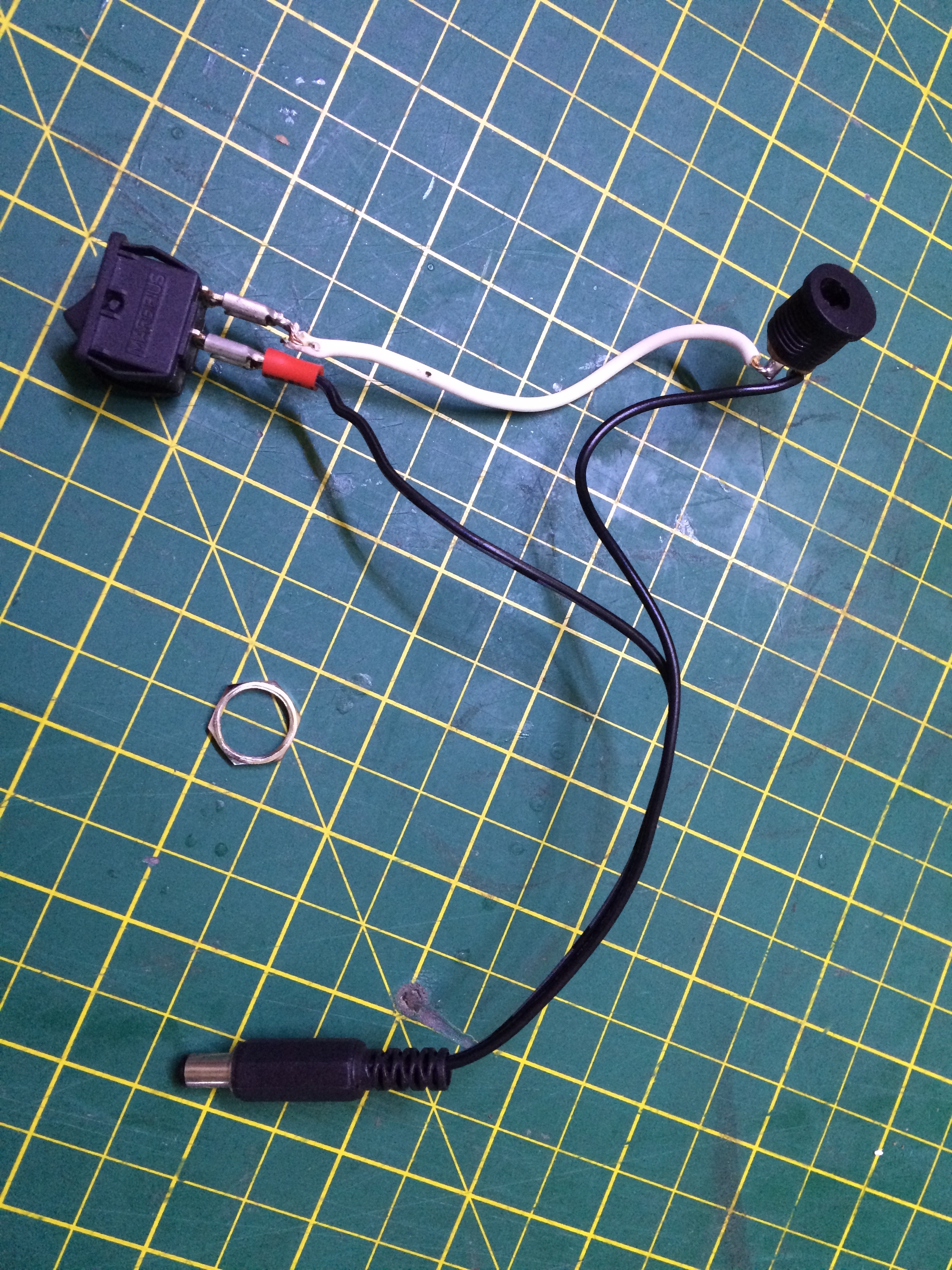

1 Power switch

1 10k Termistor

1 I2C LCD display

2 MOSFET IRF540N

4 10K resistor

1 Diodo

2 Button

1 12V 2A power supply

1 Jack Adapter

1 Heating foil

1 Arduino Uno

1 Proto-Shield

1 Resistor Cerâmico 10k

-MDF

- ISOPOR (EPS)

-Parafusos, porcas e arruelas M3 (10, 20, 30mm)

-Fios jumper diversos

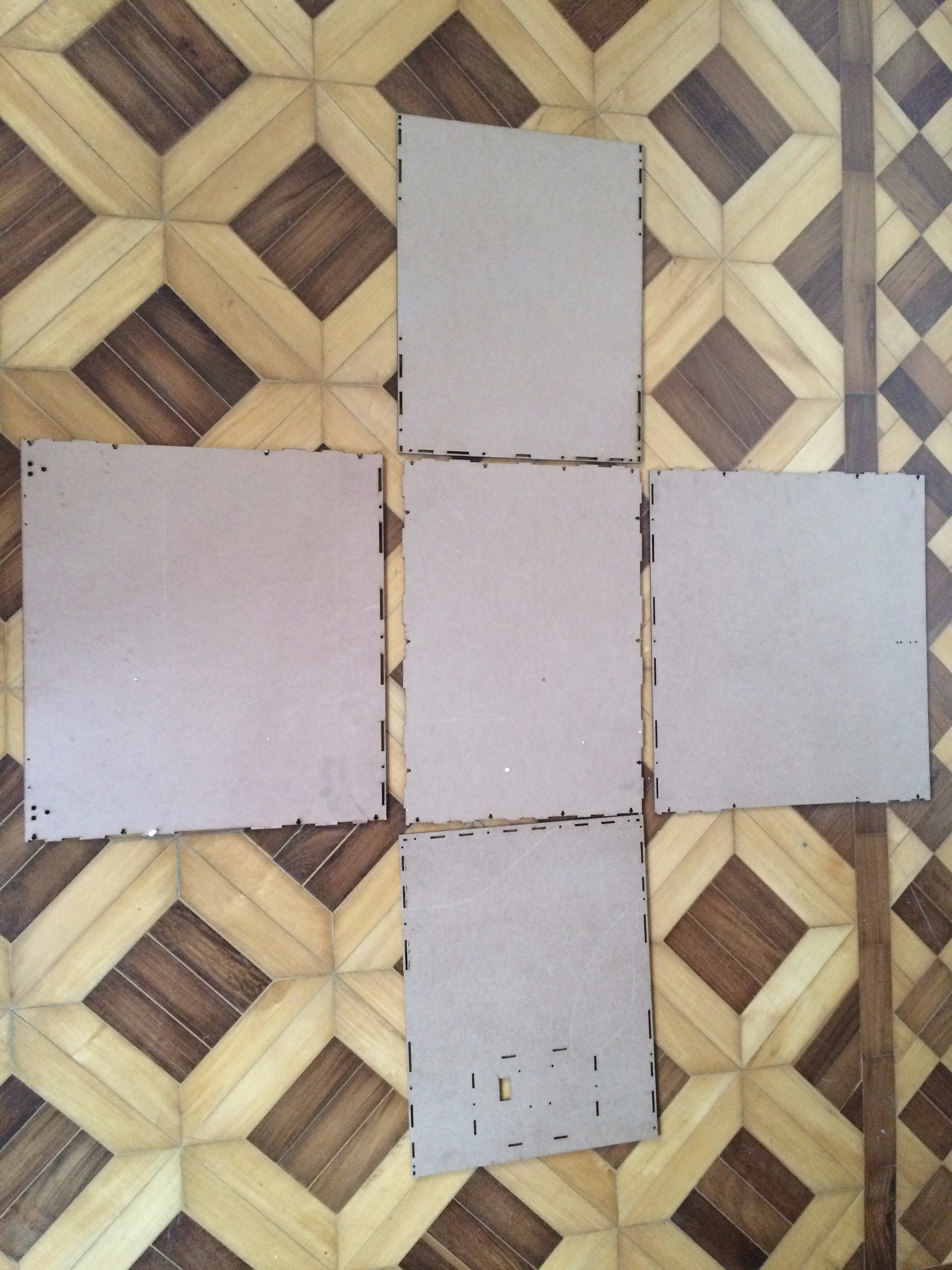

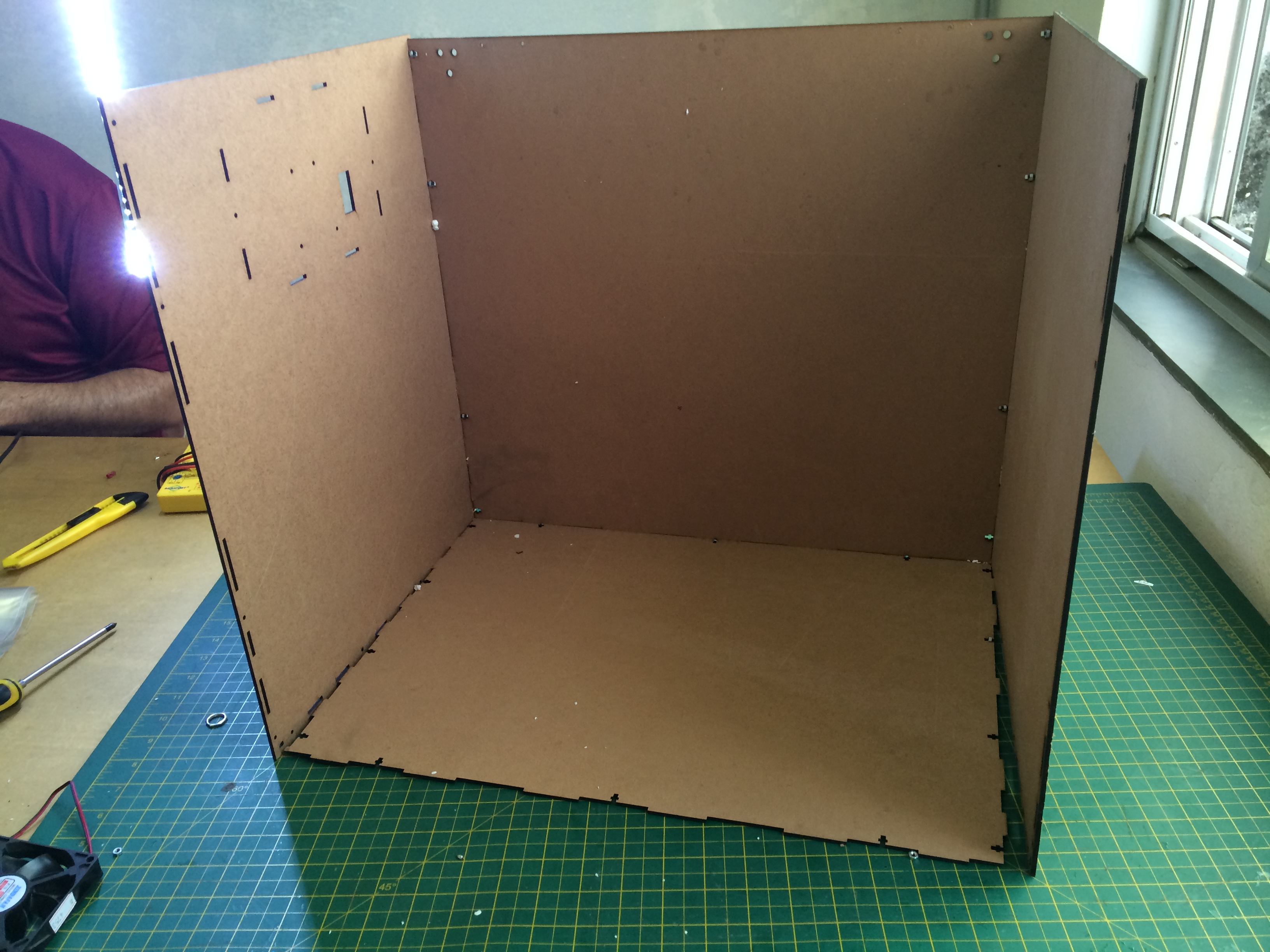

• Montagem da caixa interna consoante as imagens
• Montagem da caixa externa consoante as imagens
• Montagem o fecho da parte externa

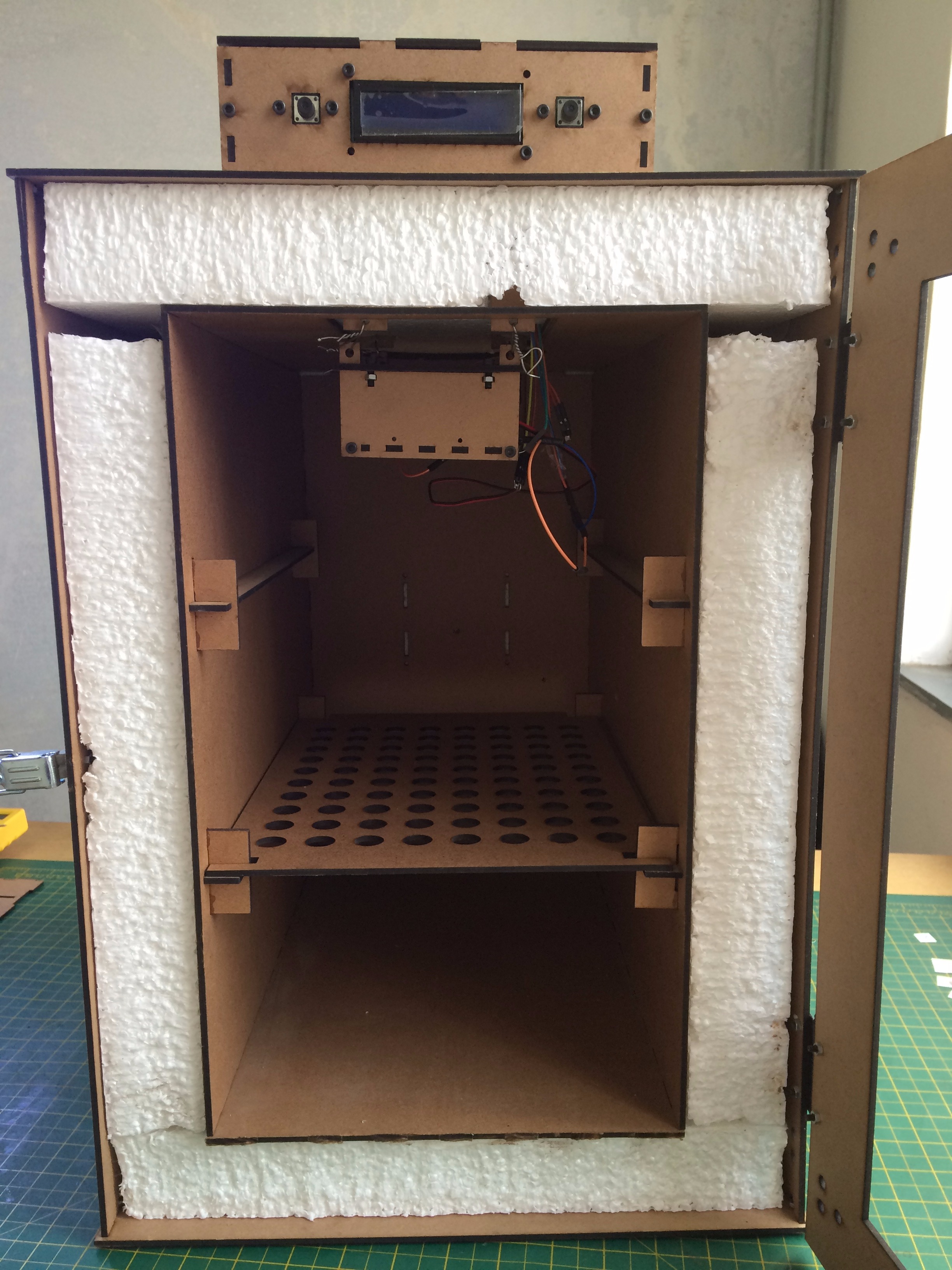

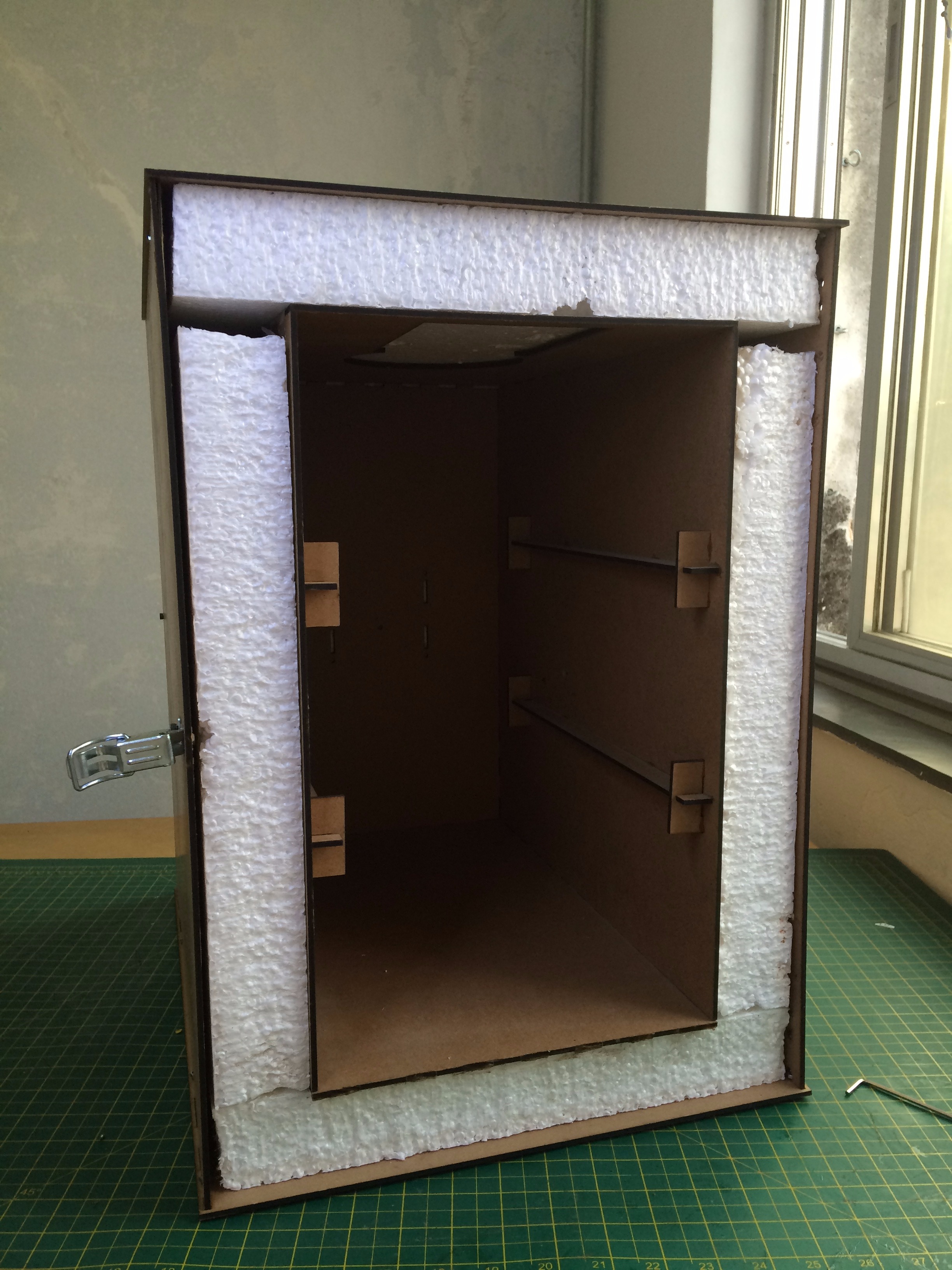

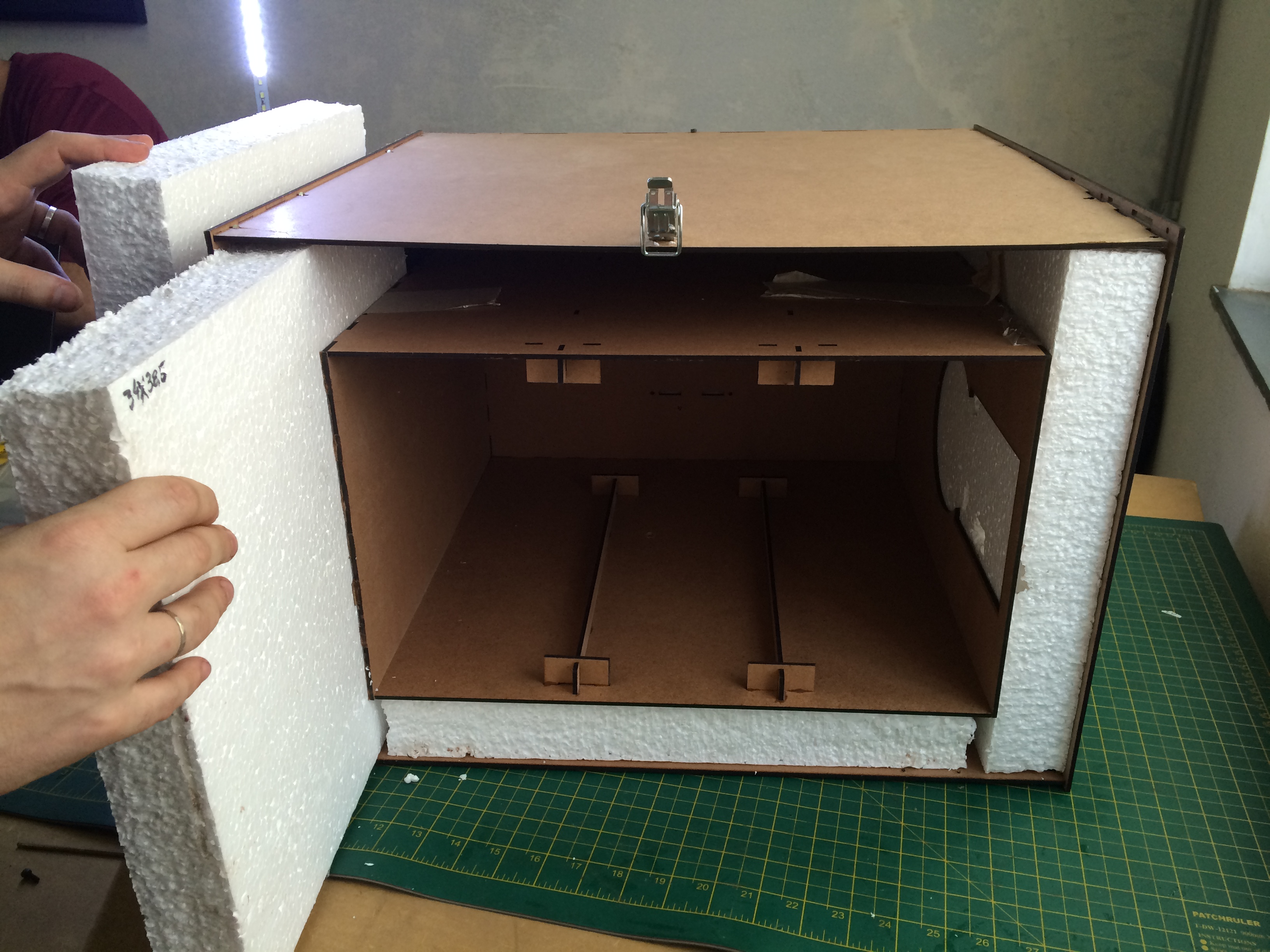

• Colocar o isopor entre as caixas

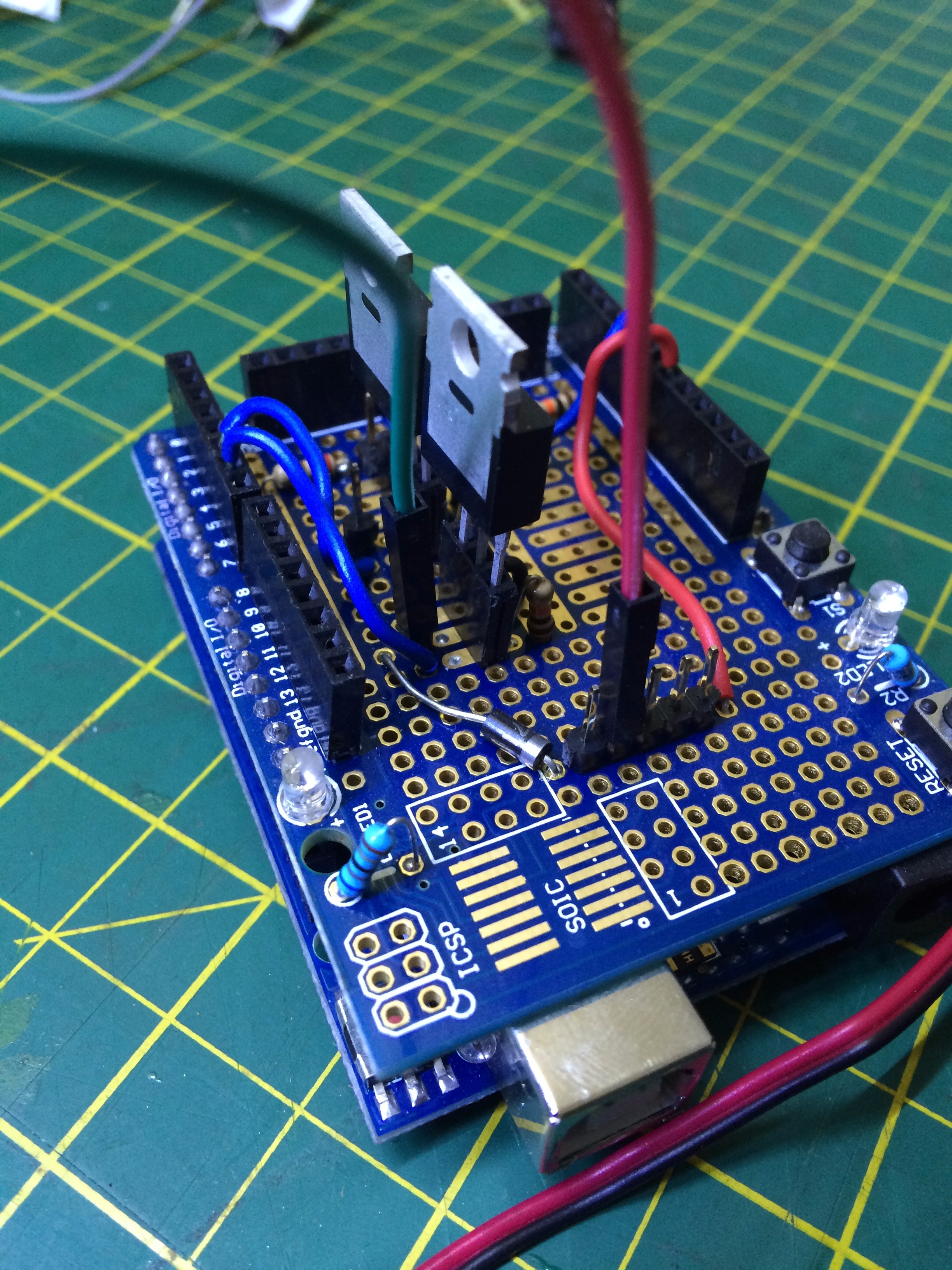

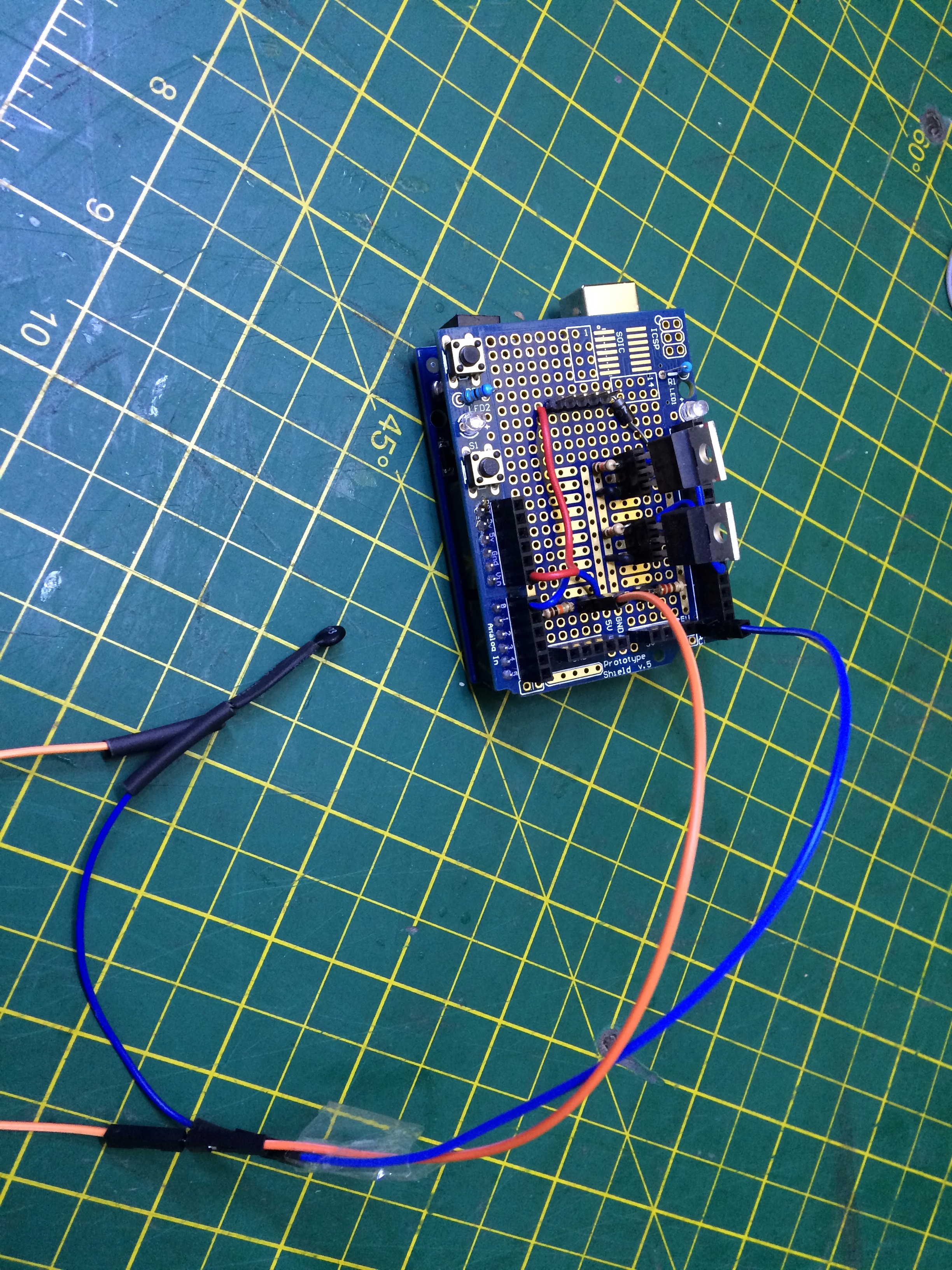

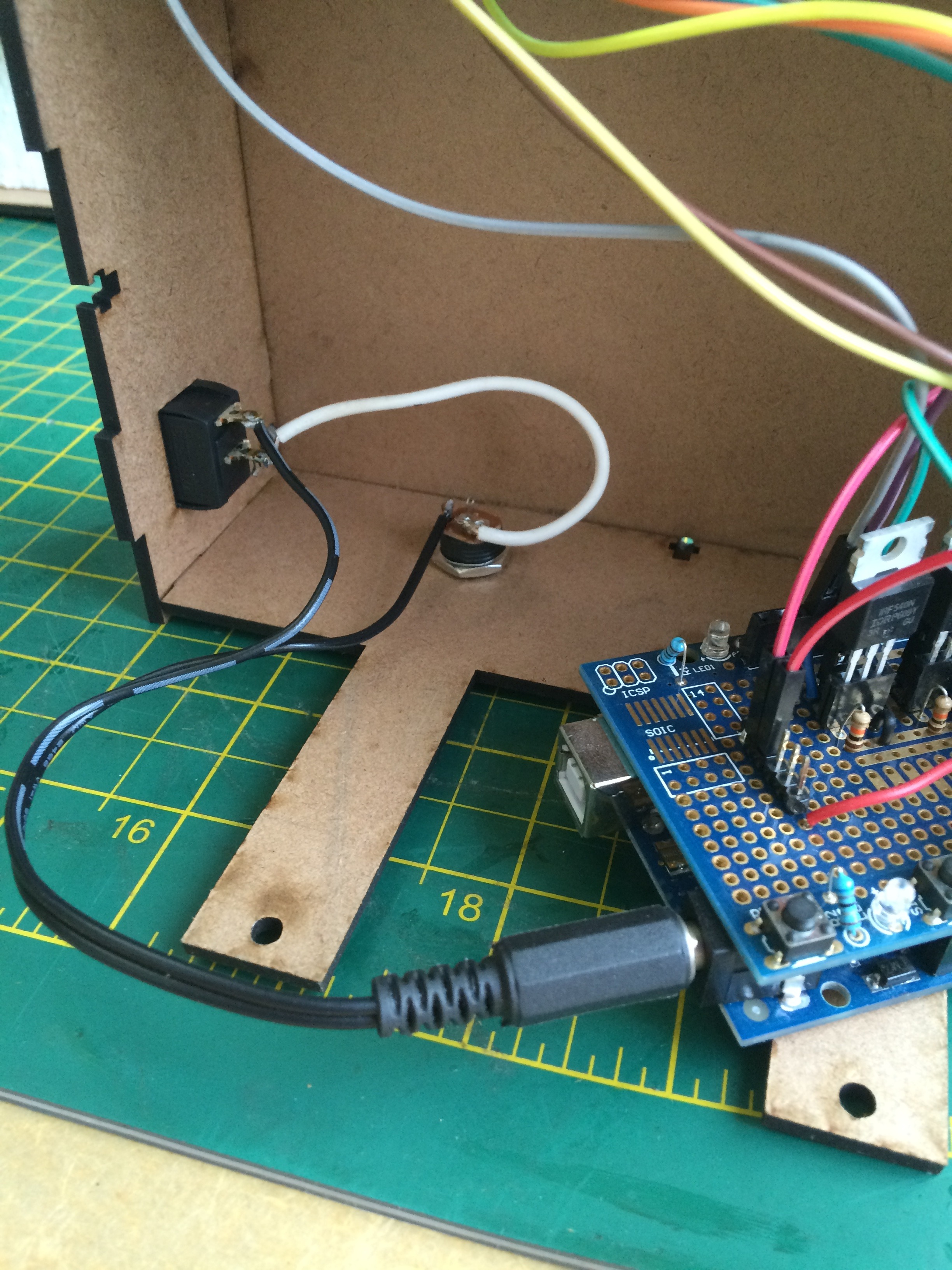

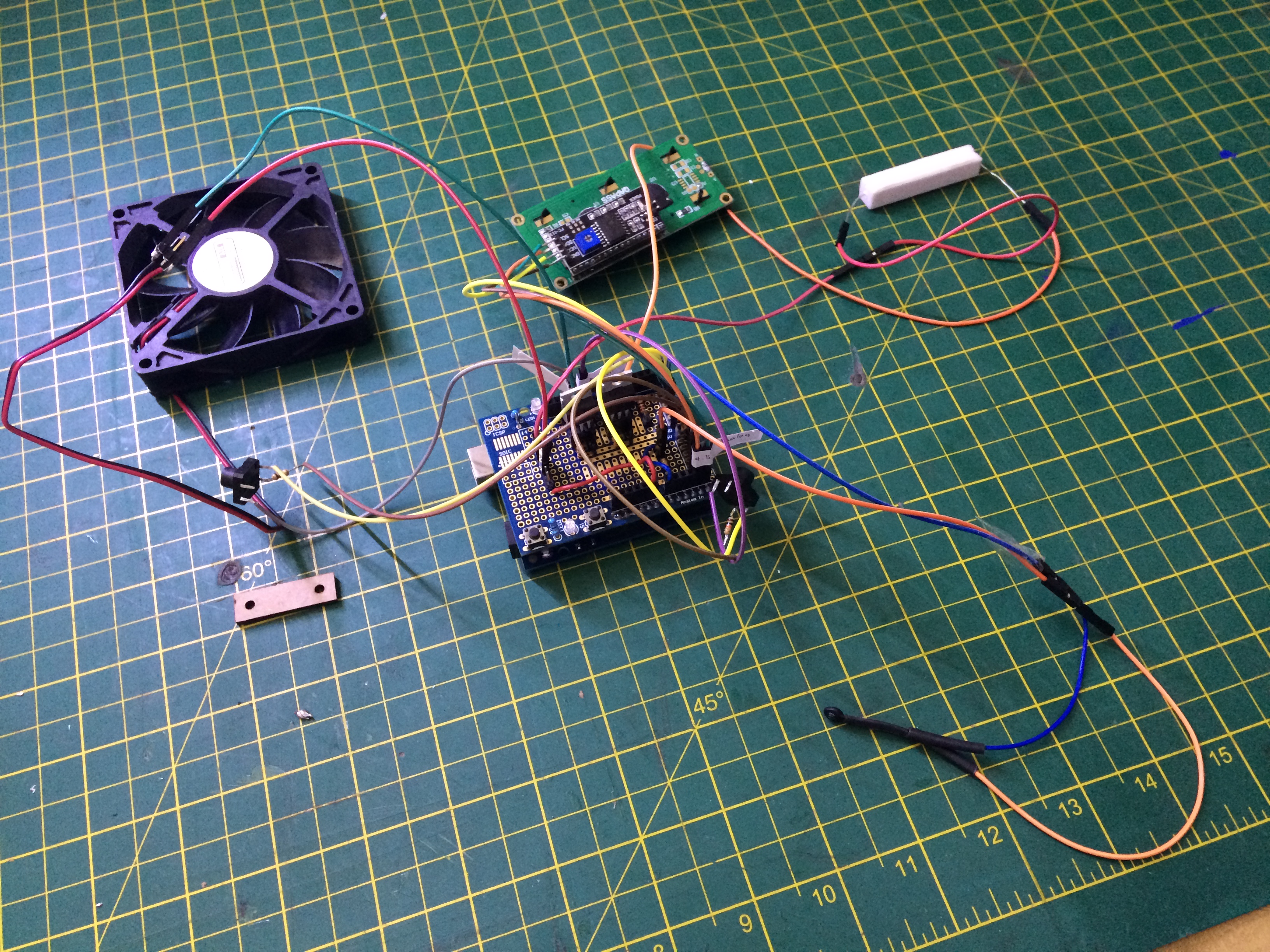

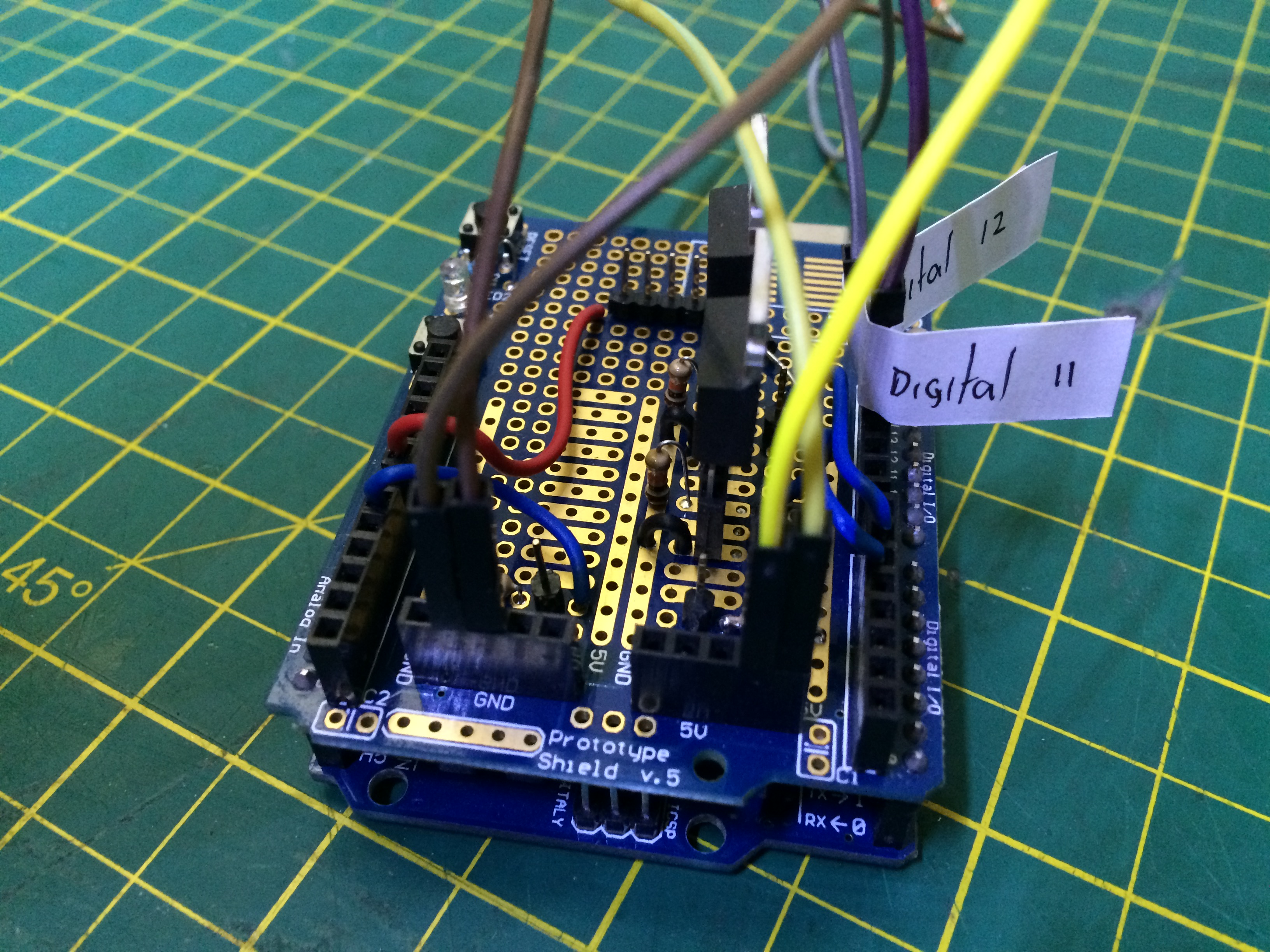

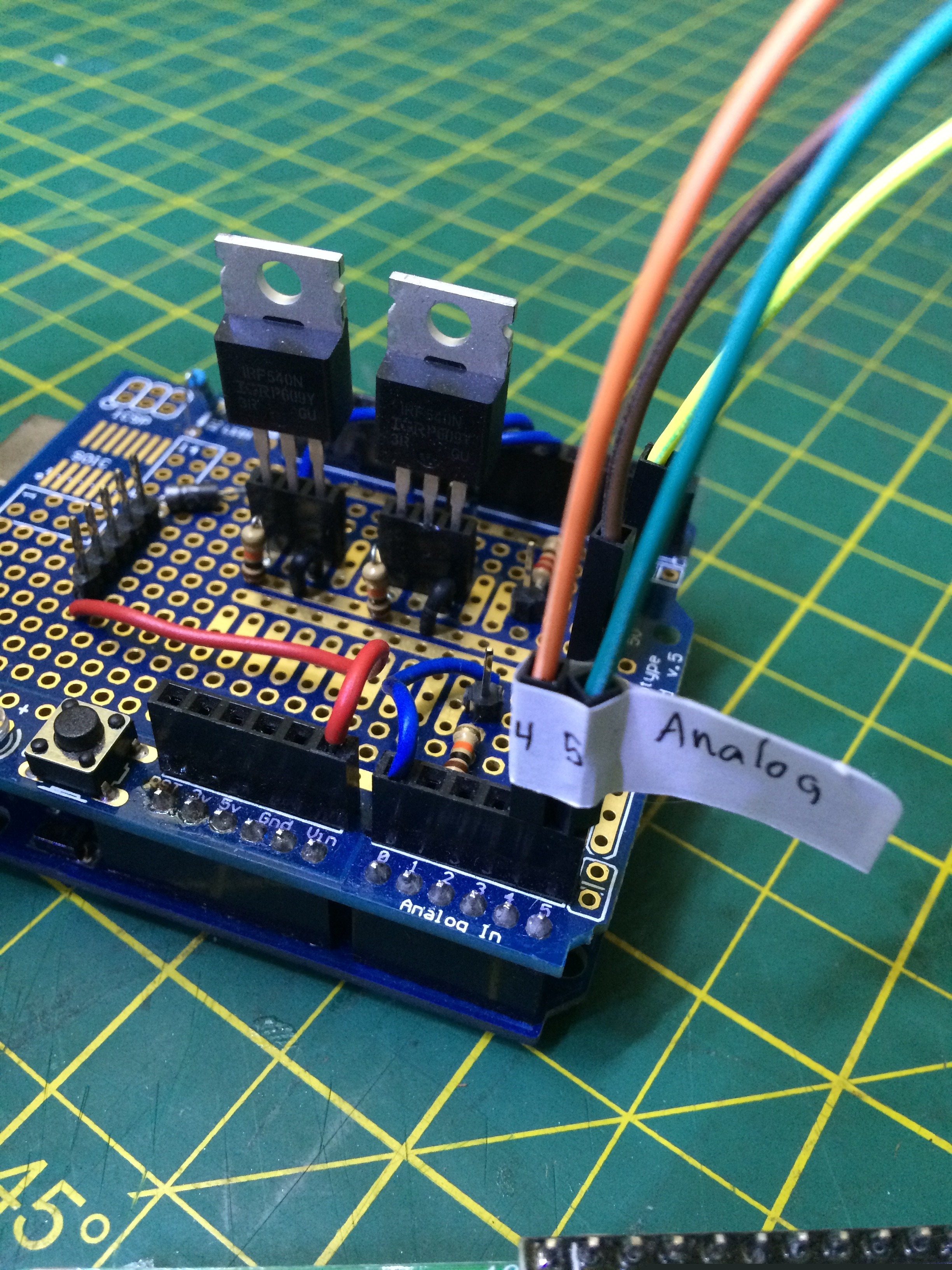

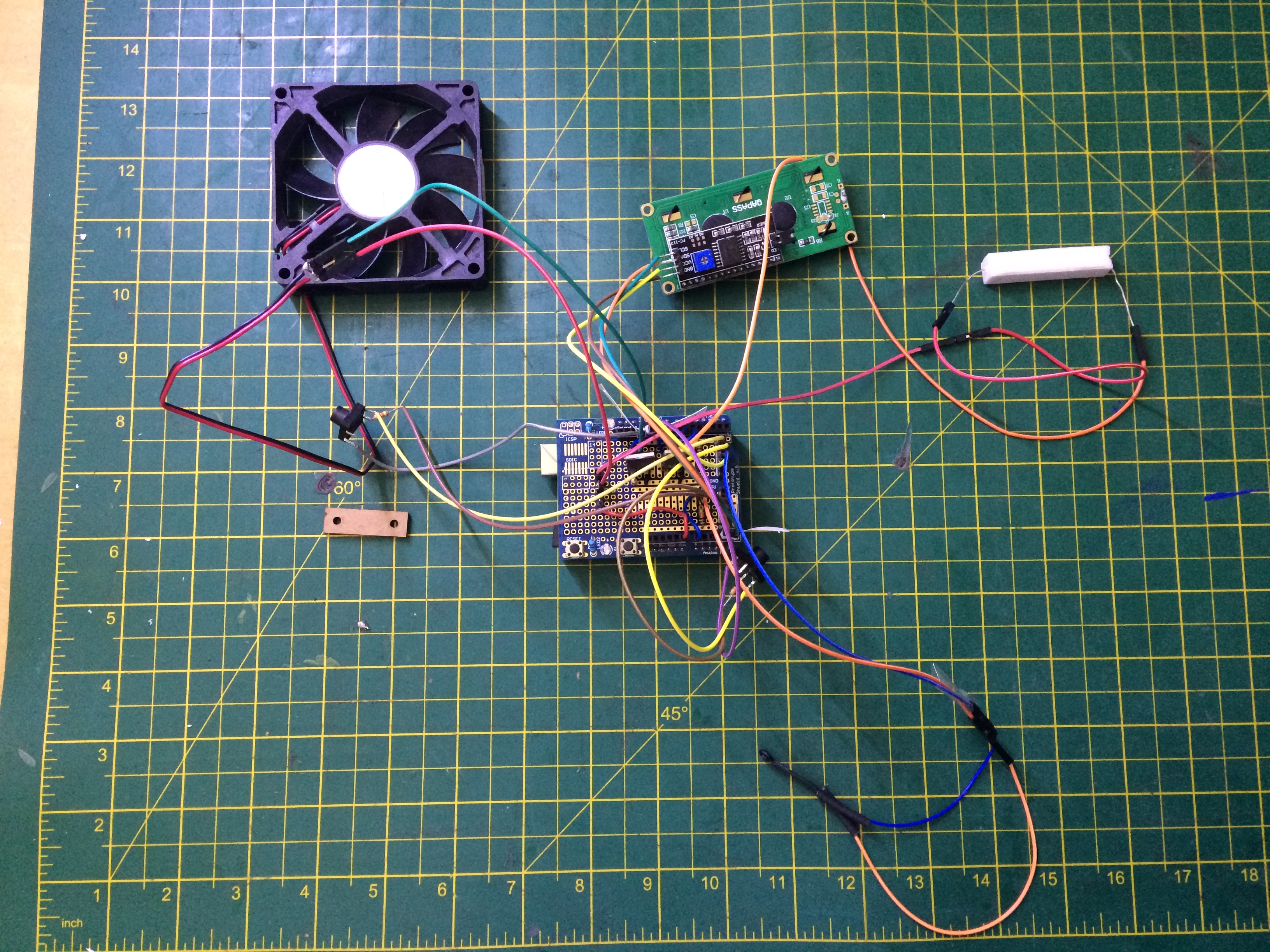

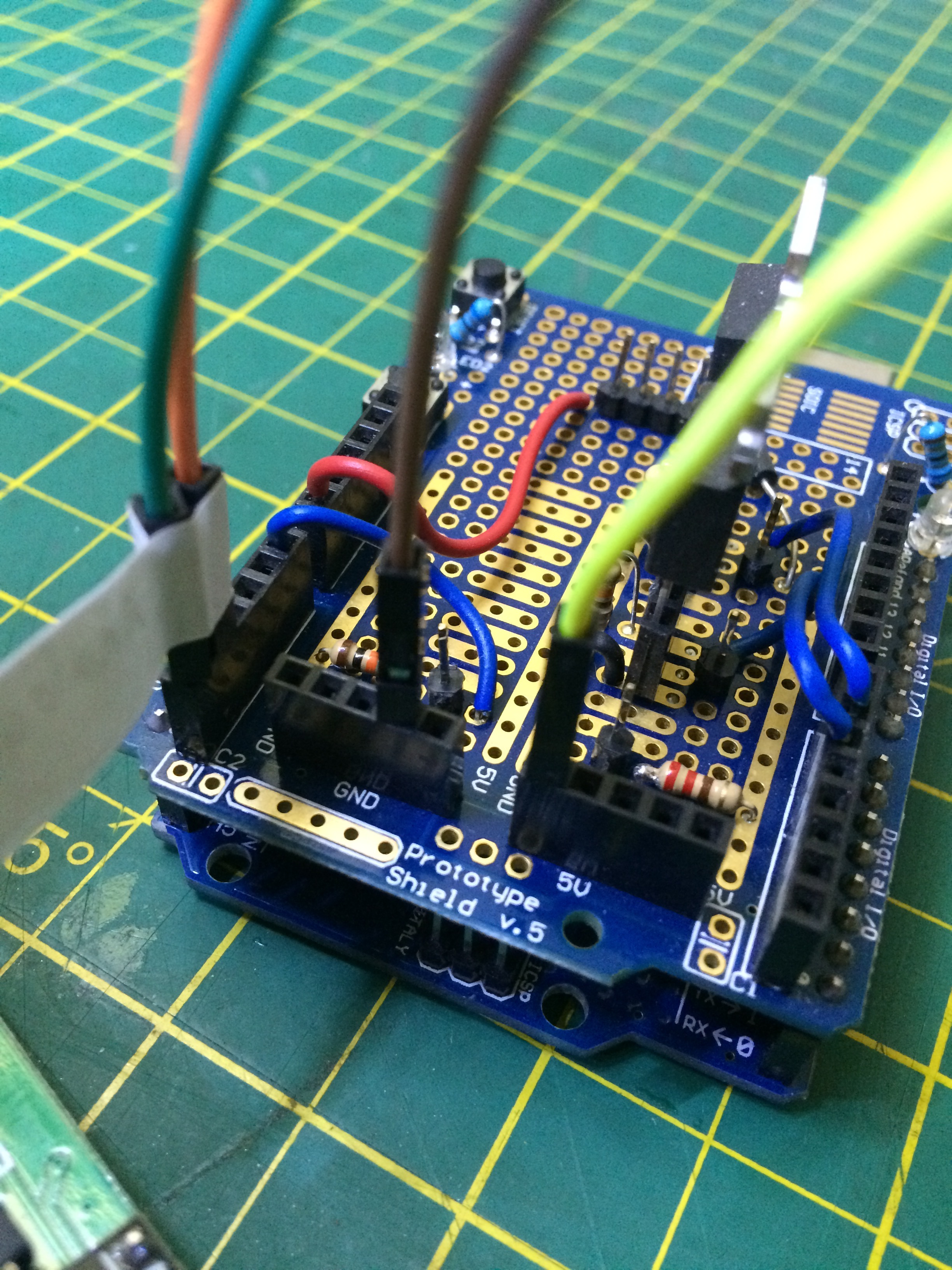

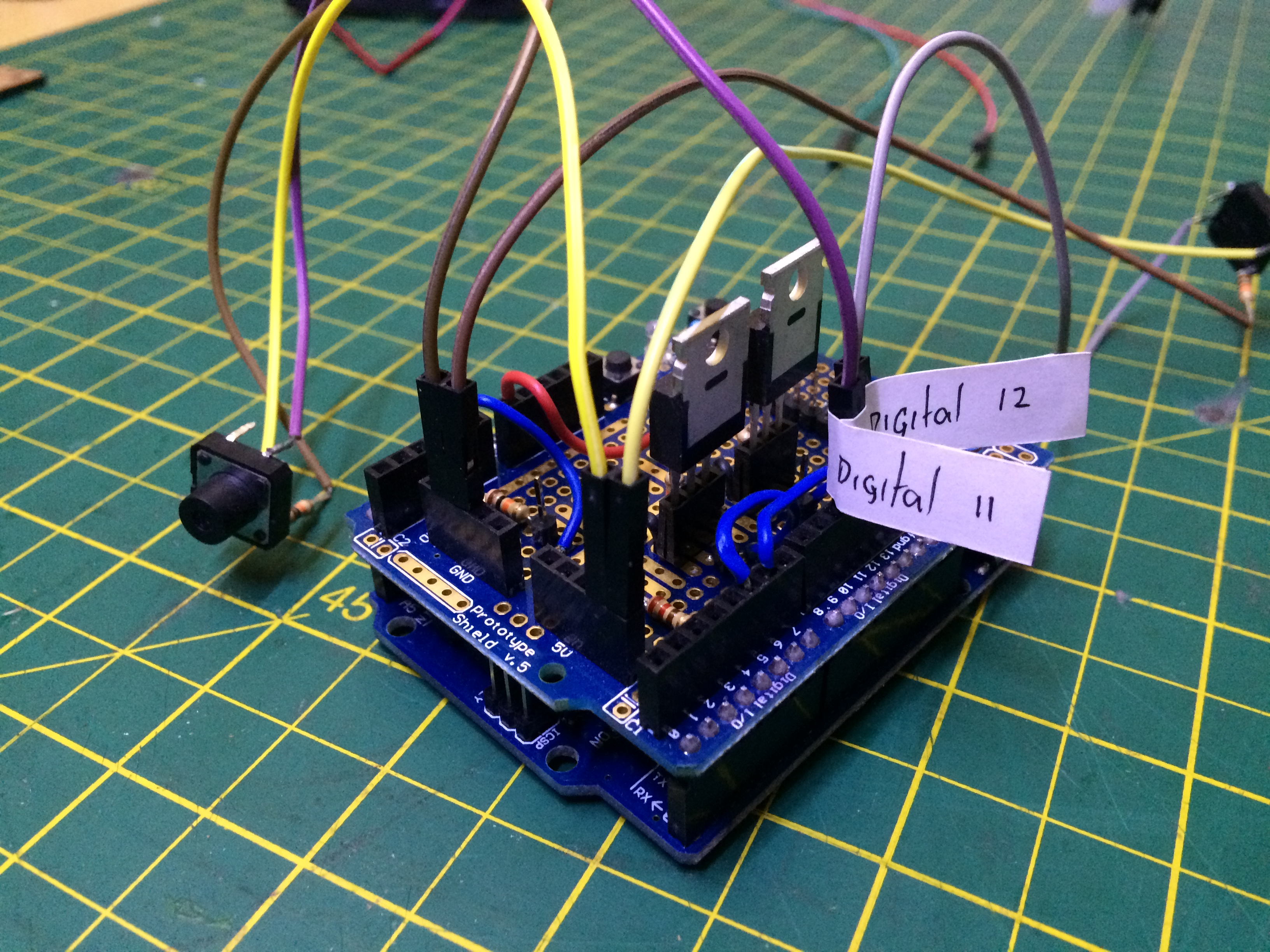

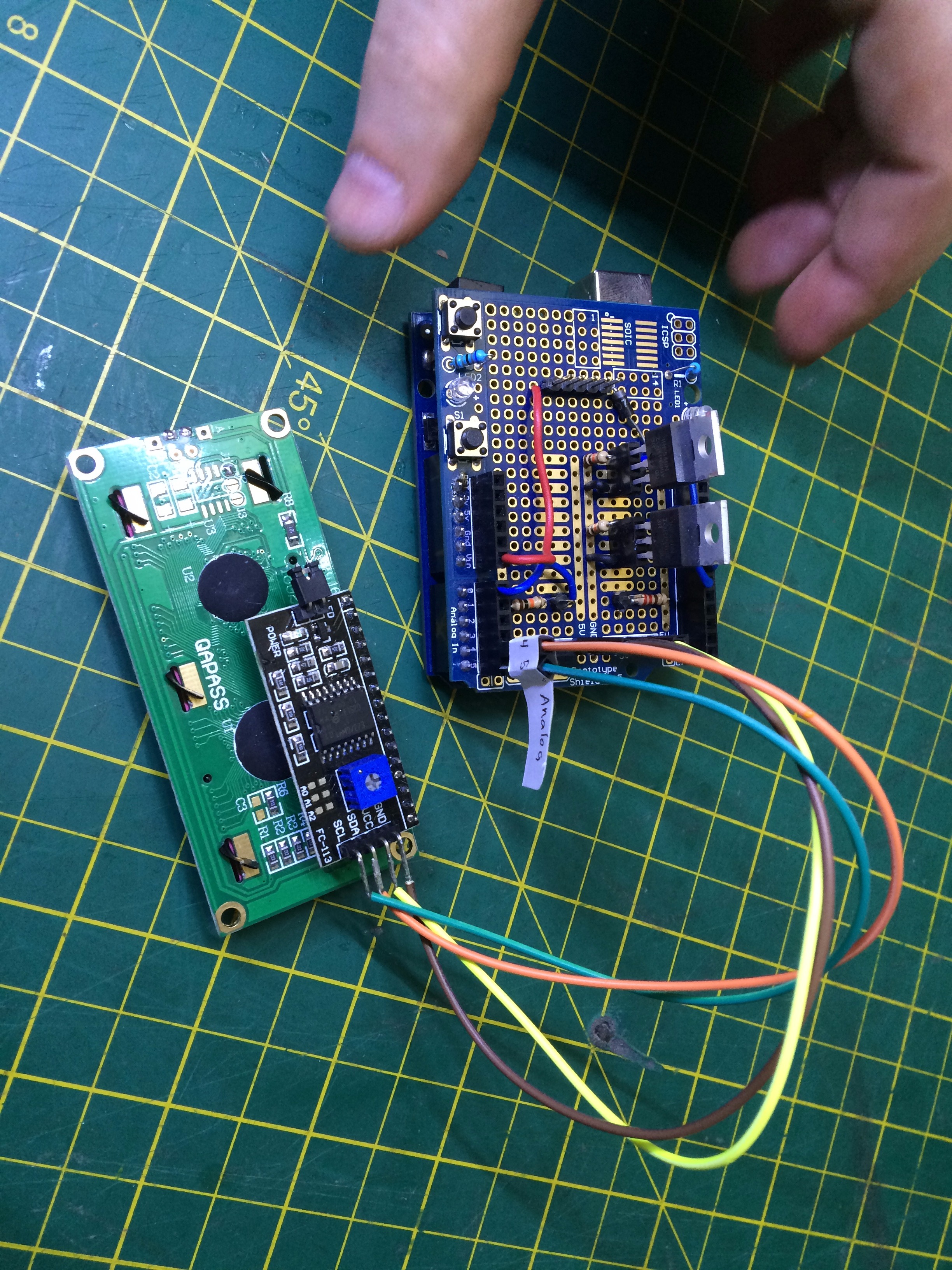

• Montar parte eletrônica: Arduino, Display, botão conforme as fotos

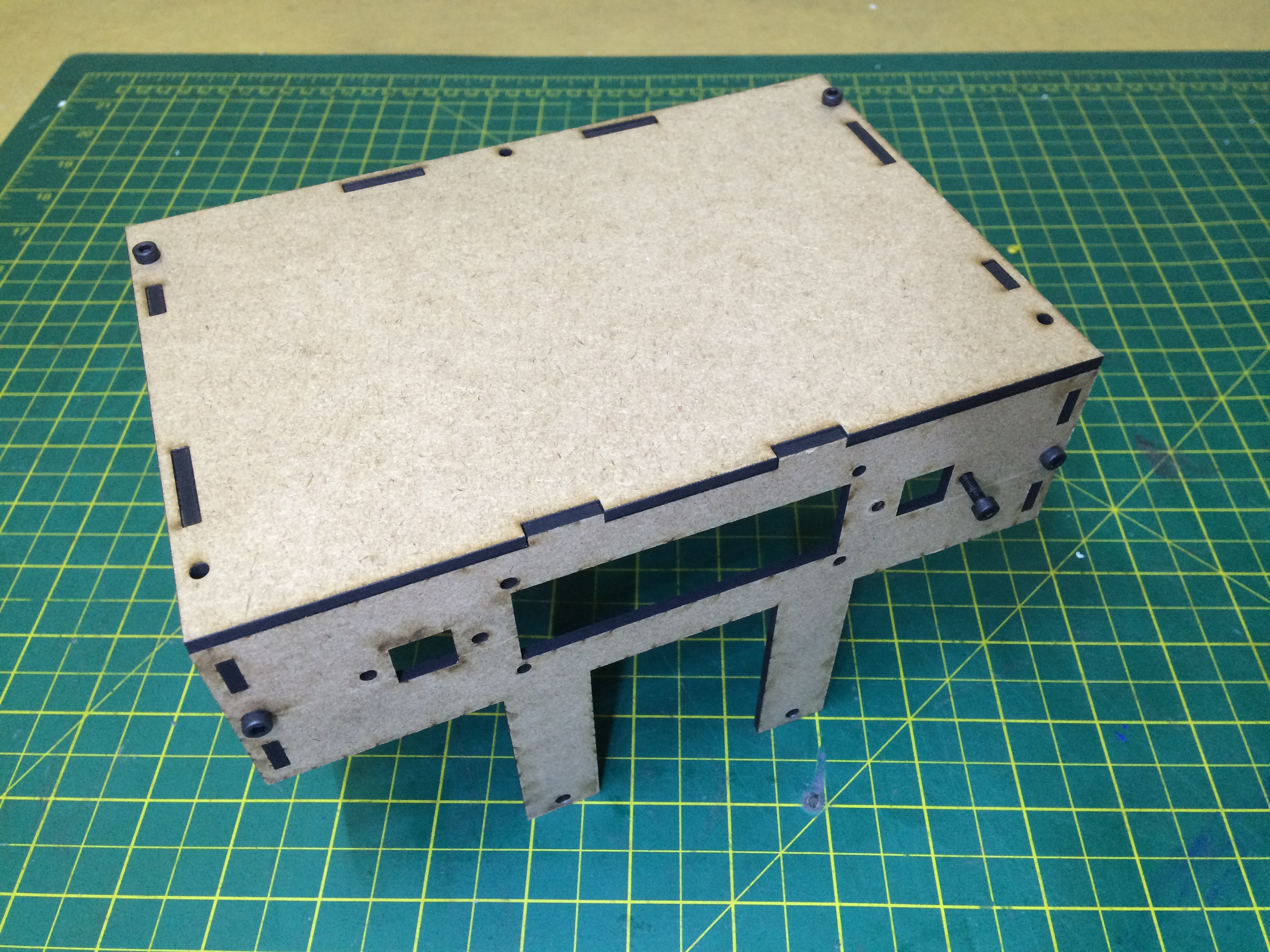

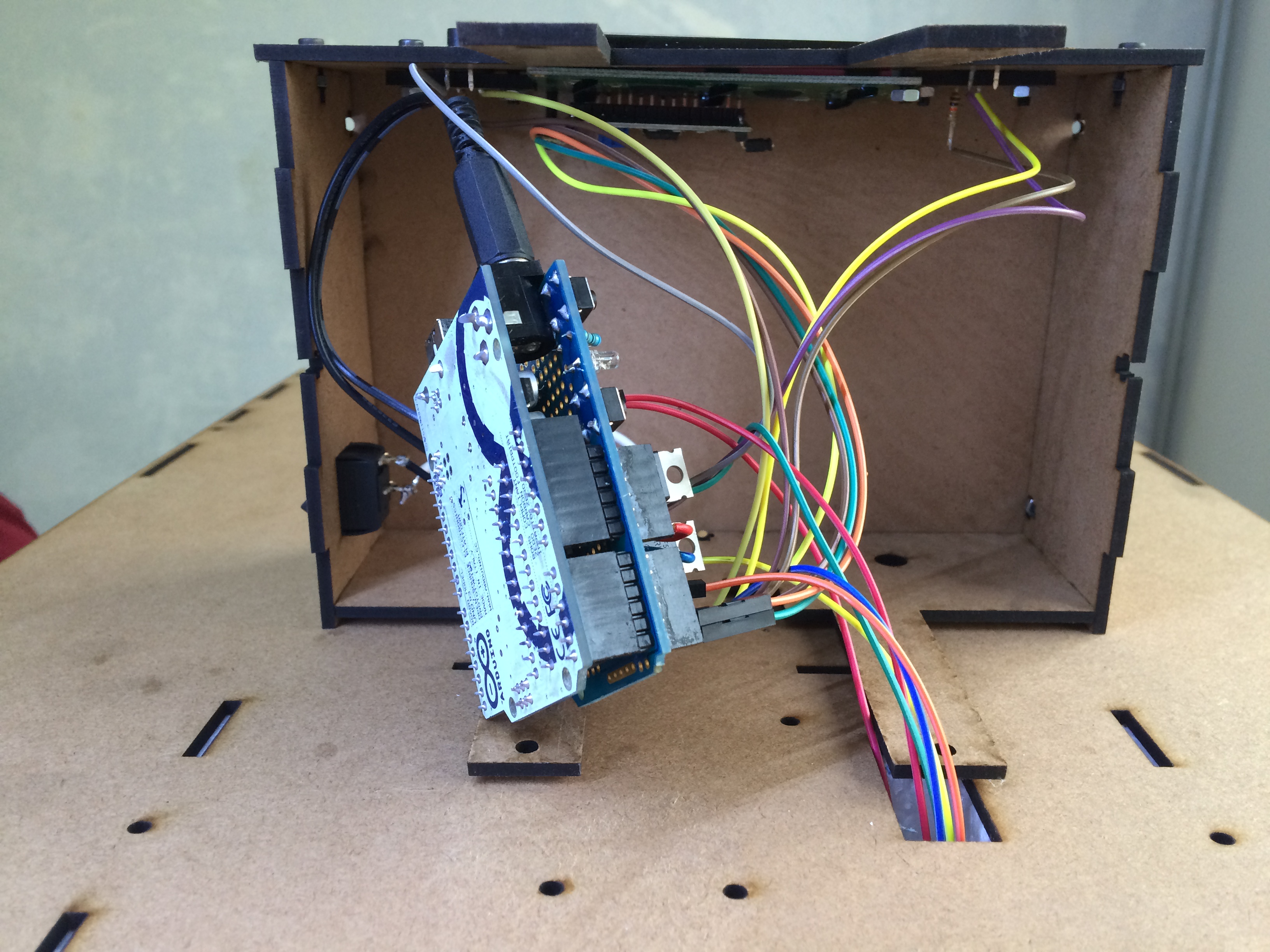

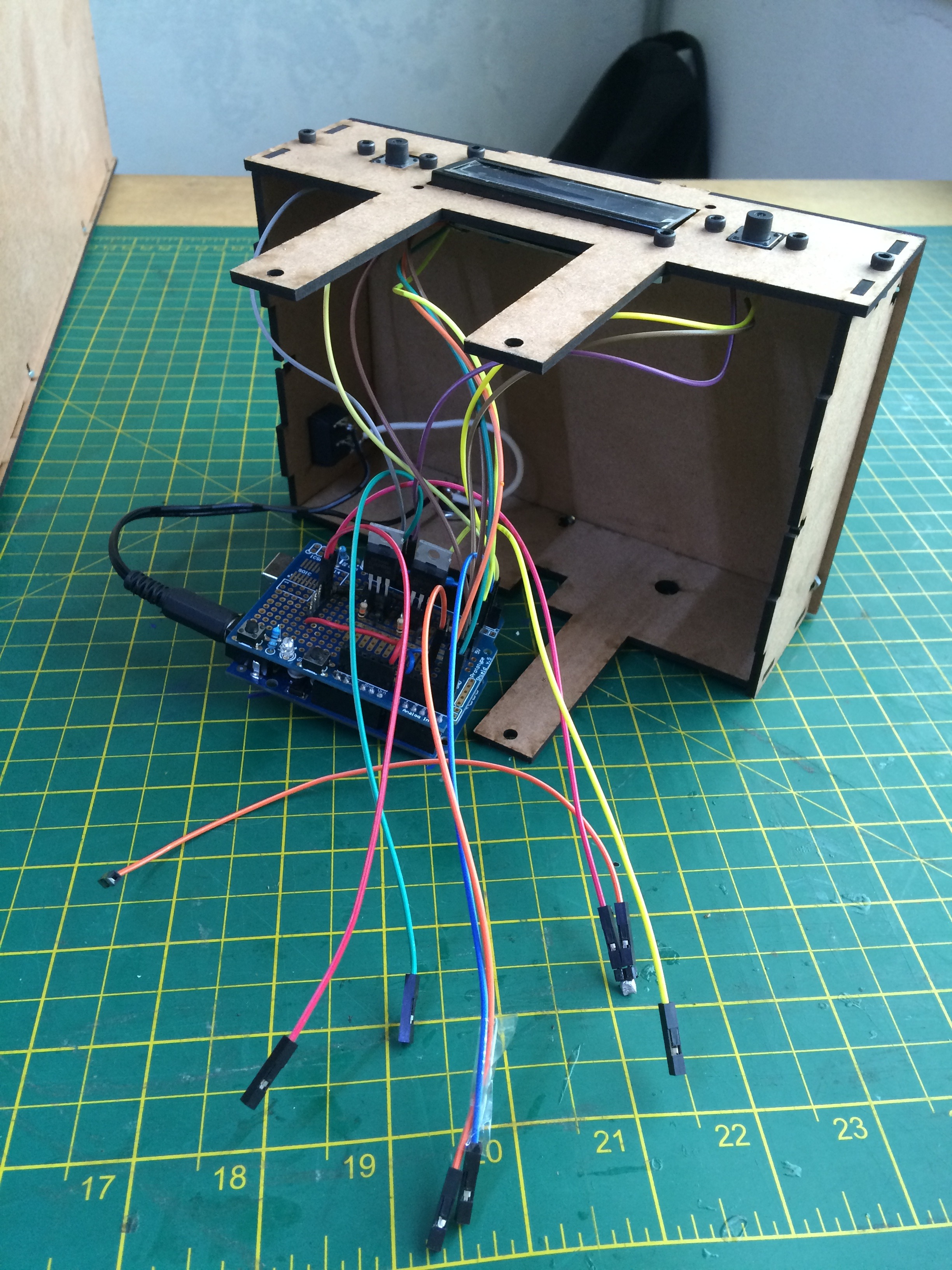

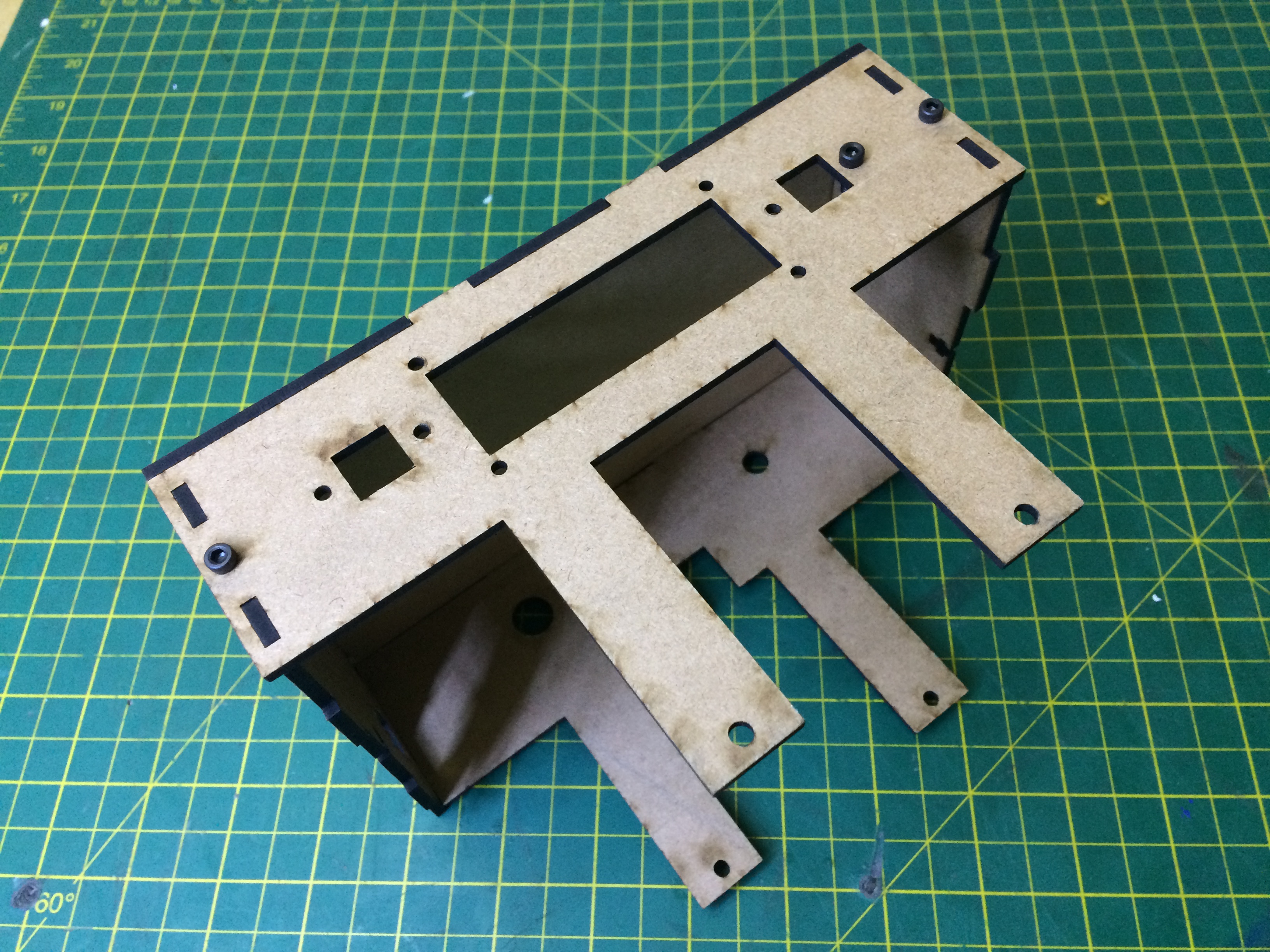

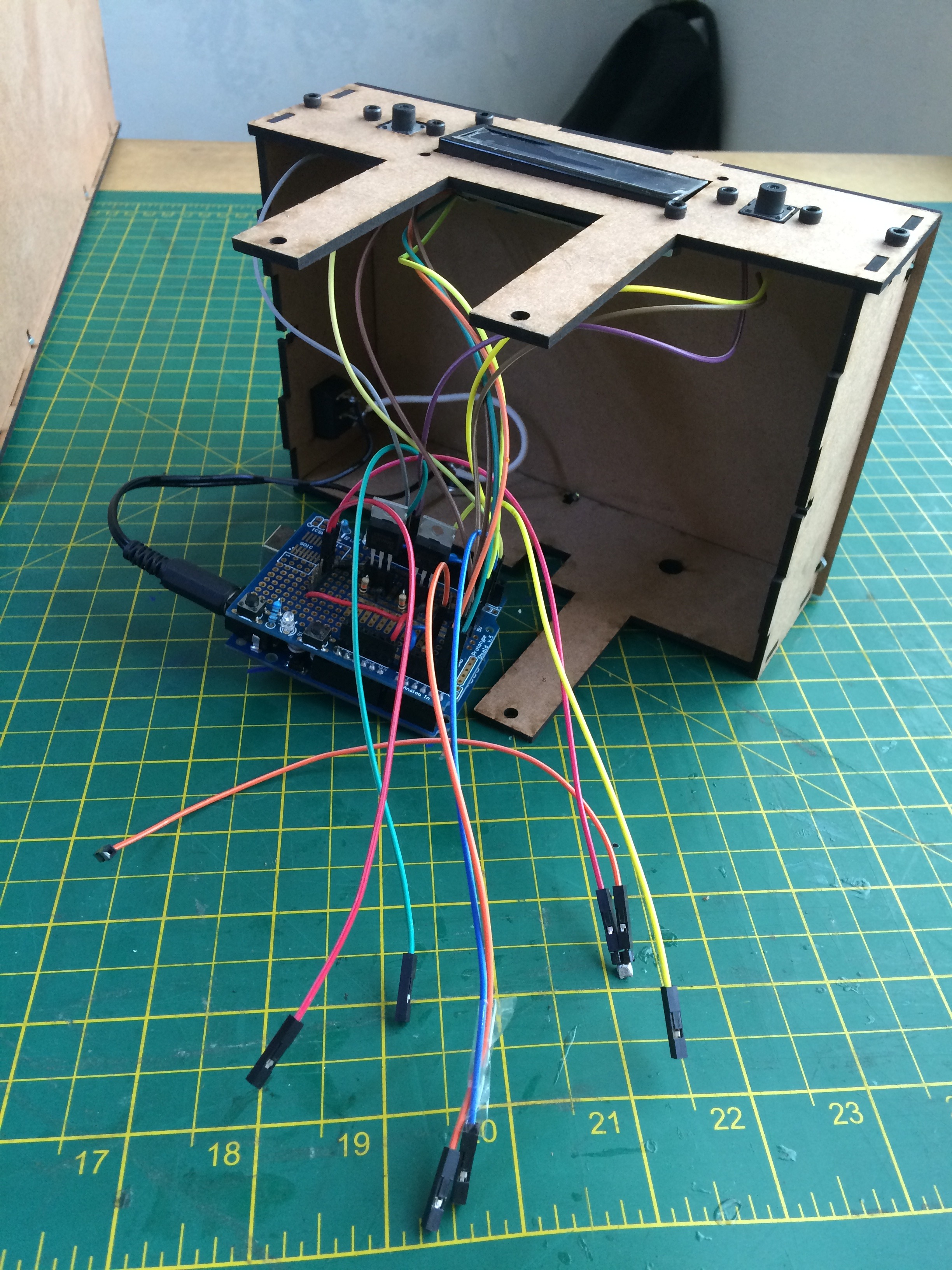

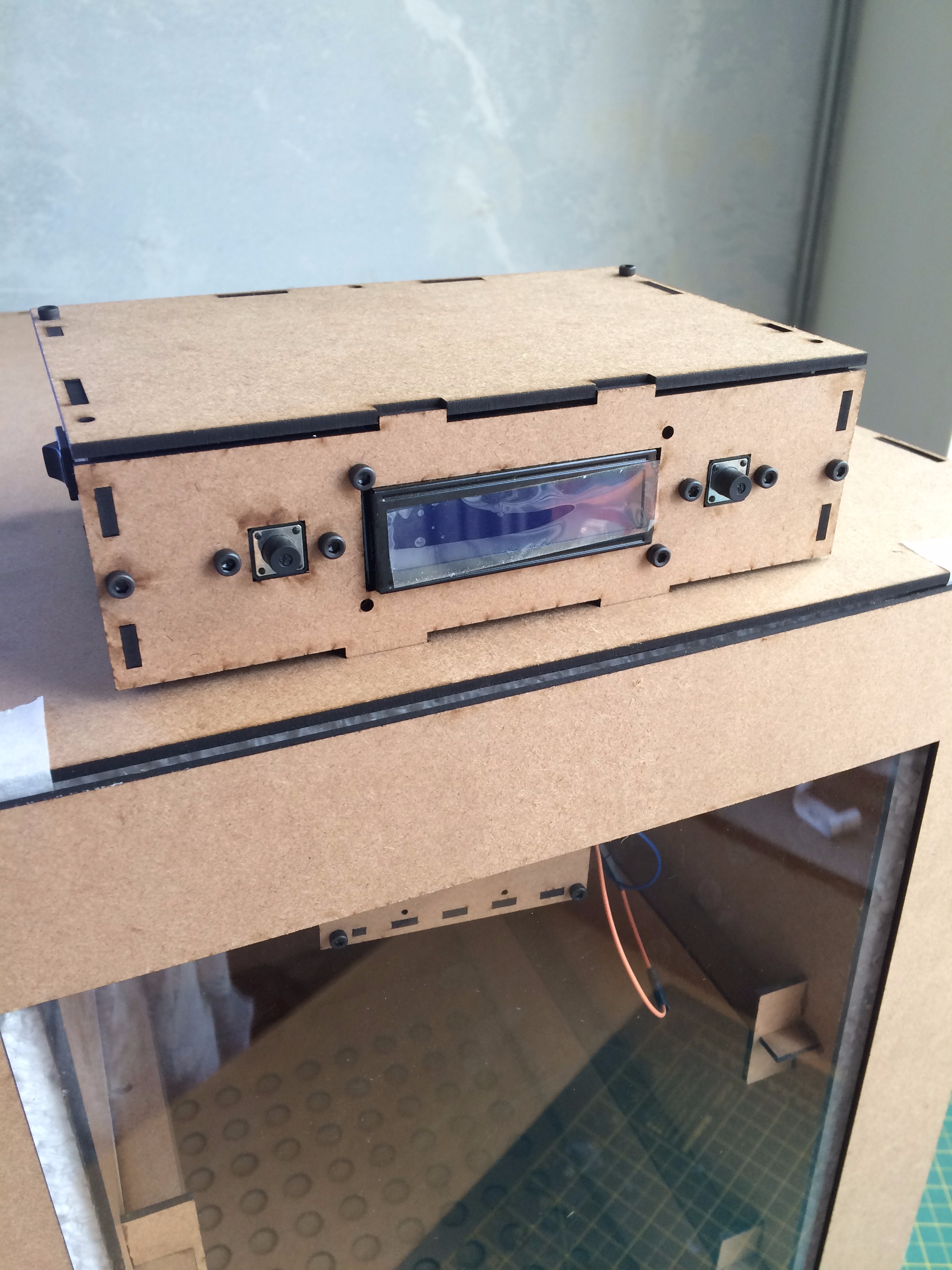

• Encaixar a parte do arduíno no topo

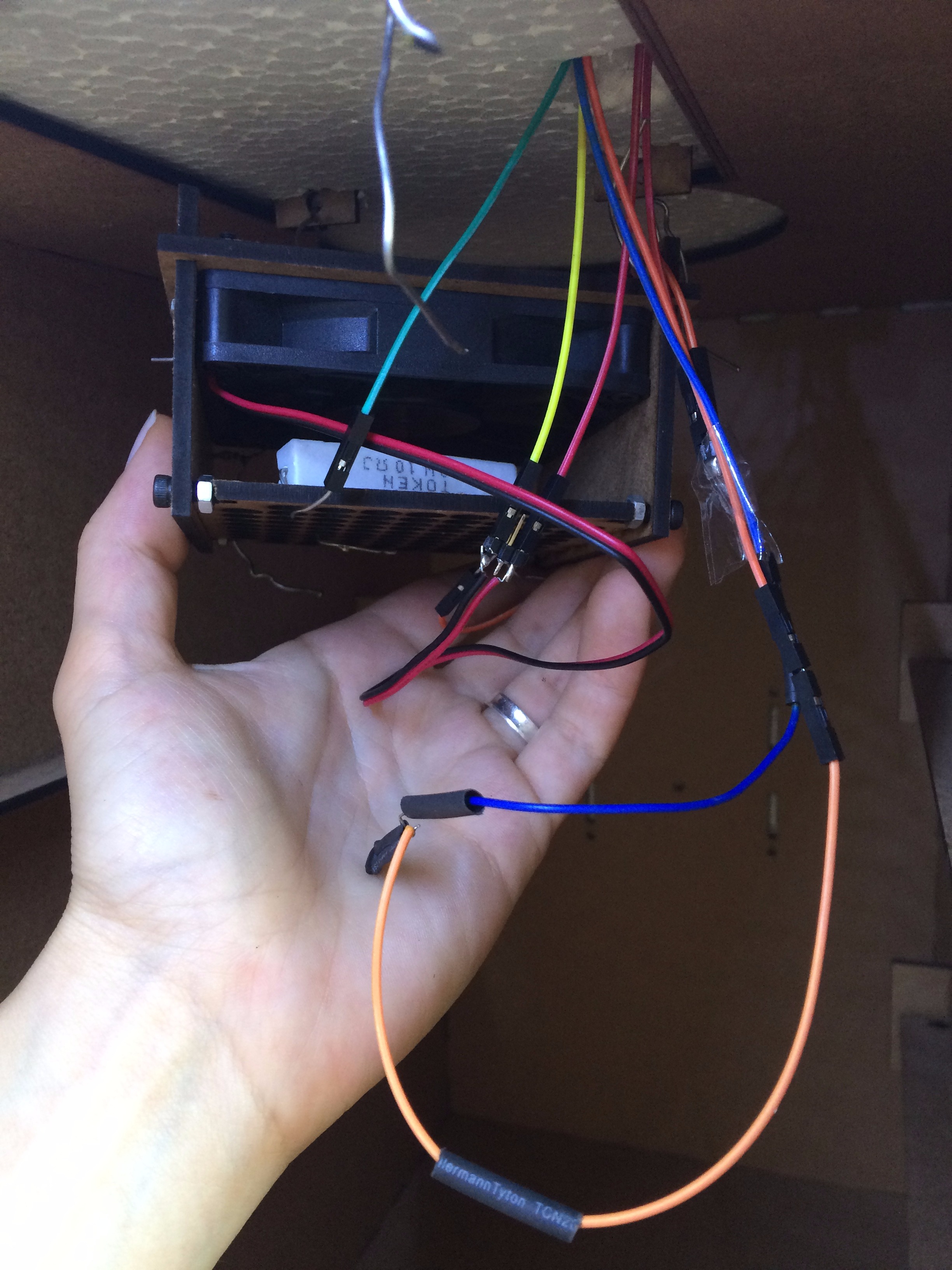

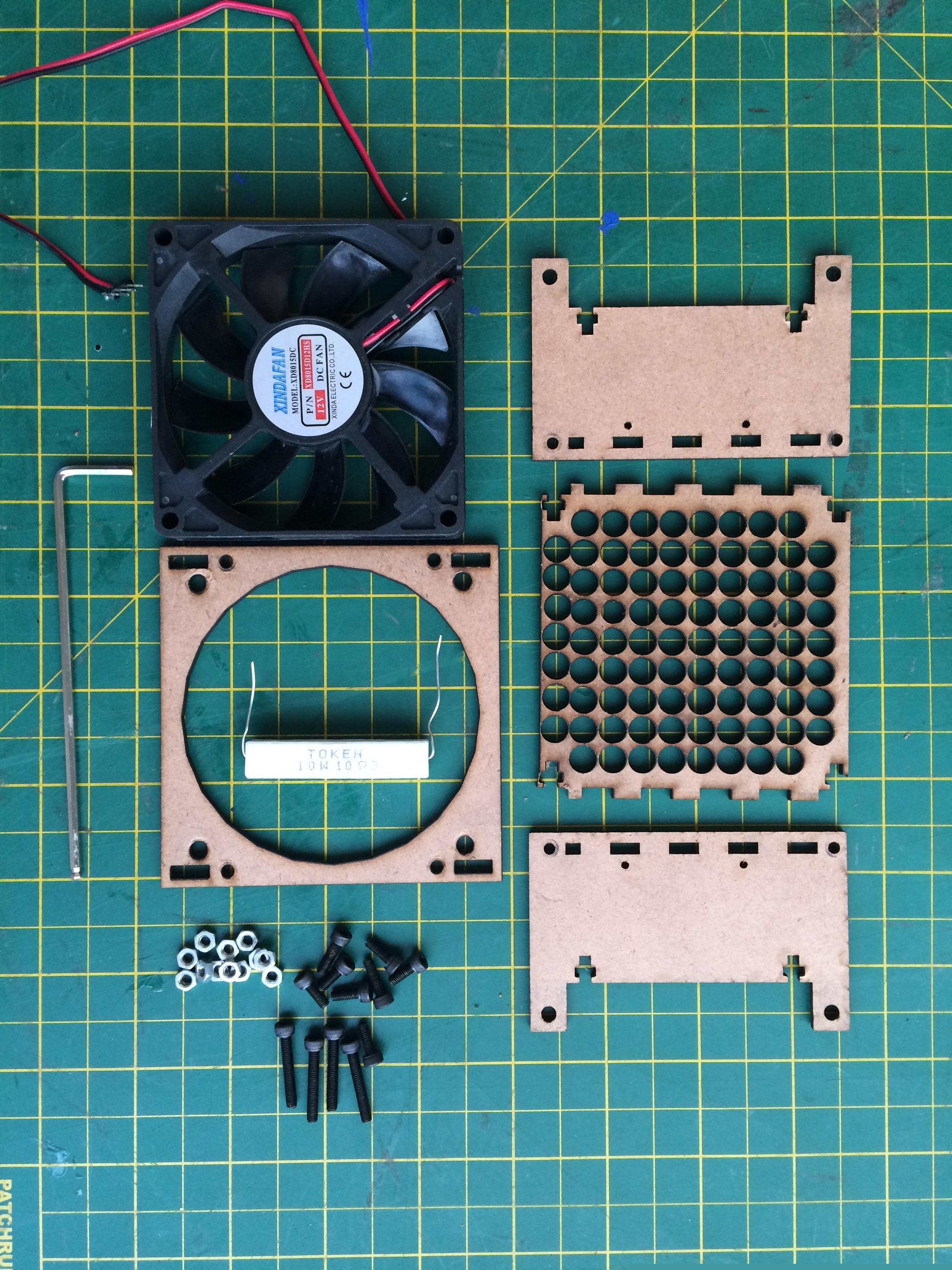

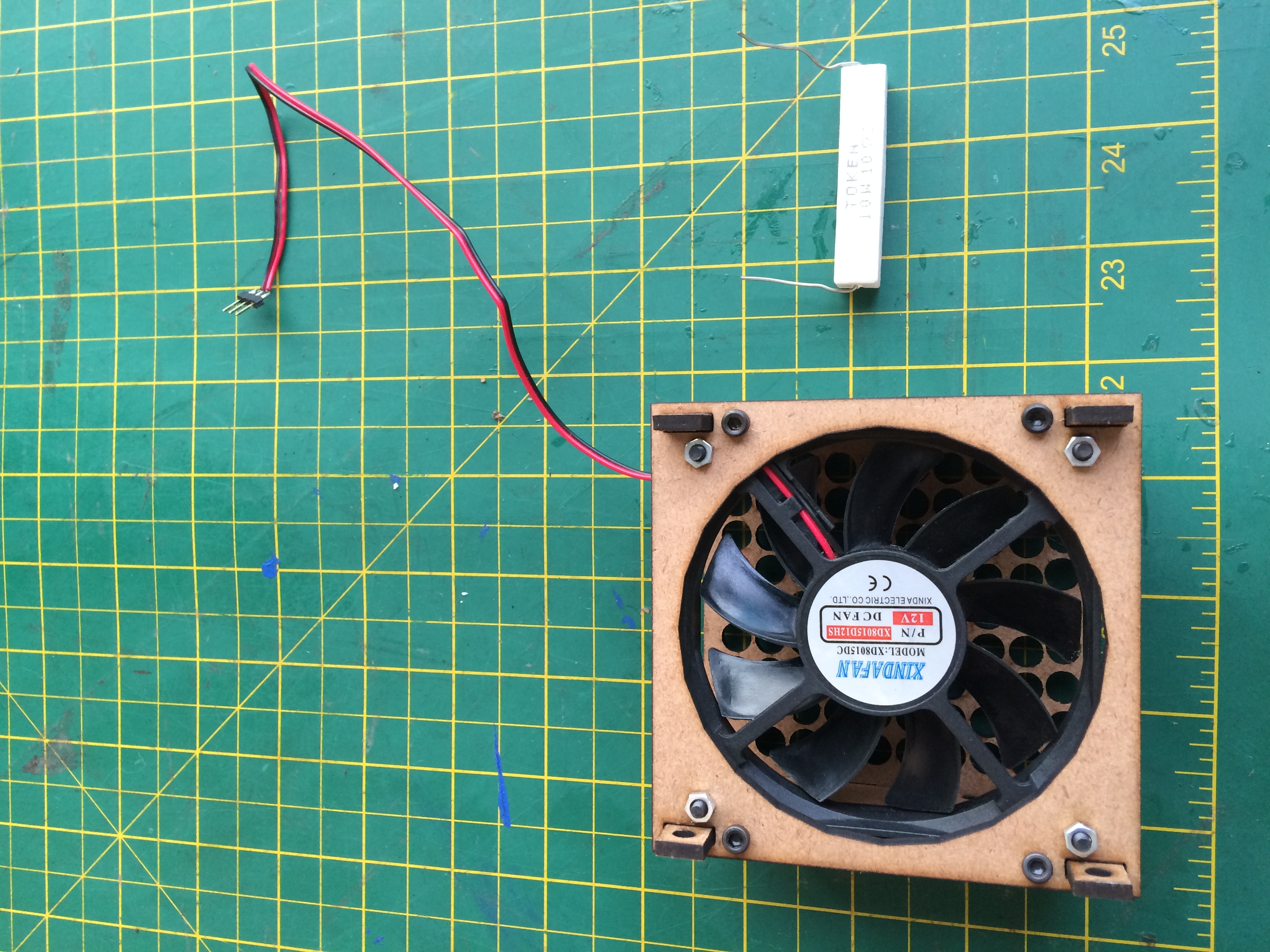

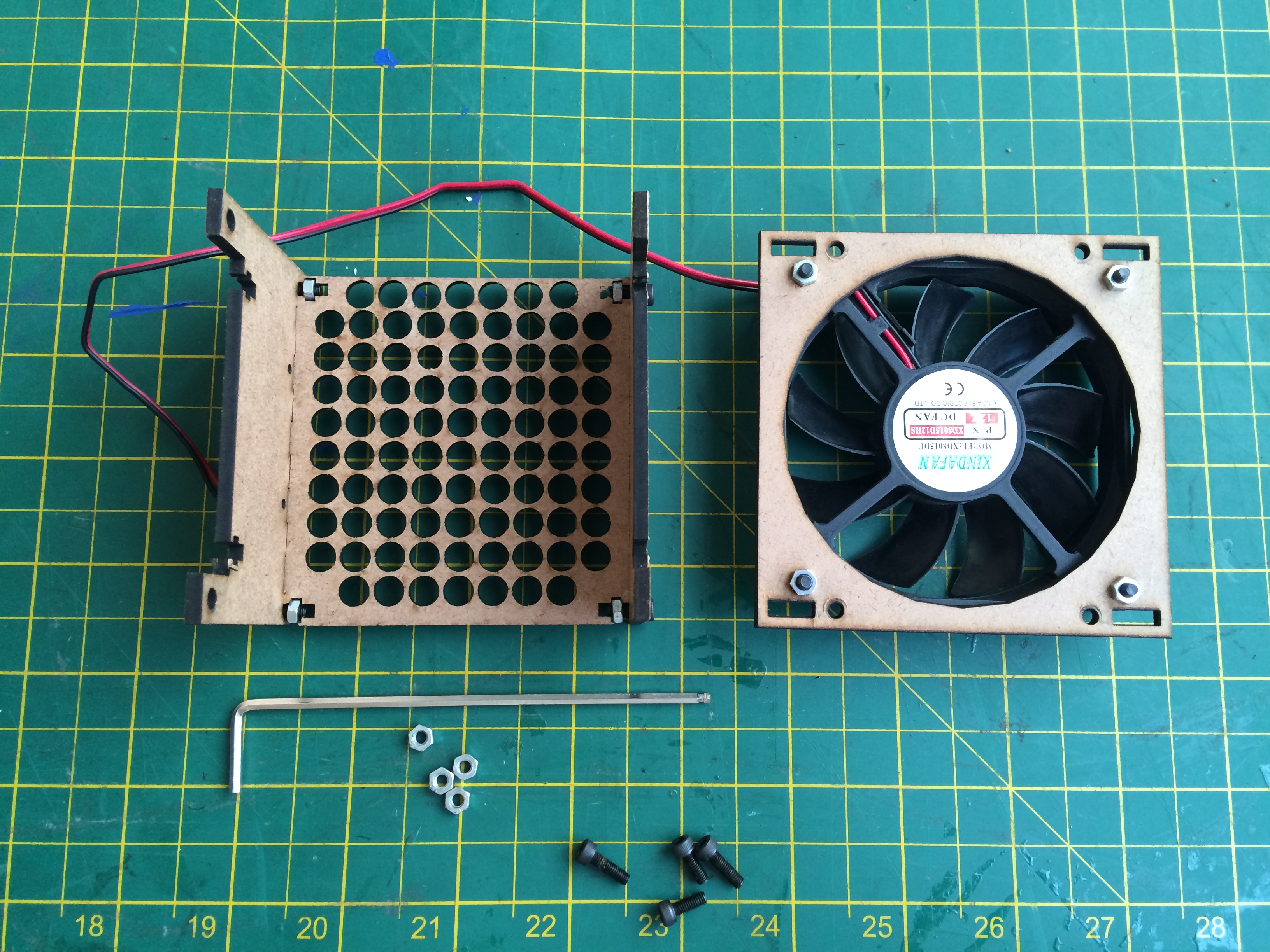

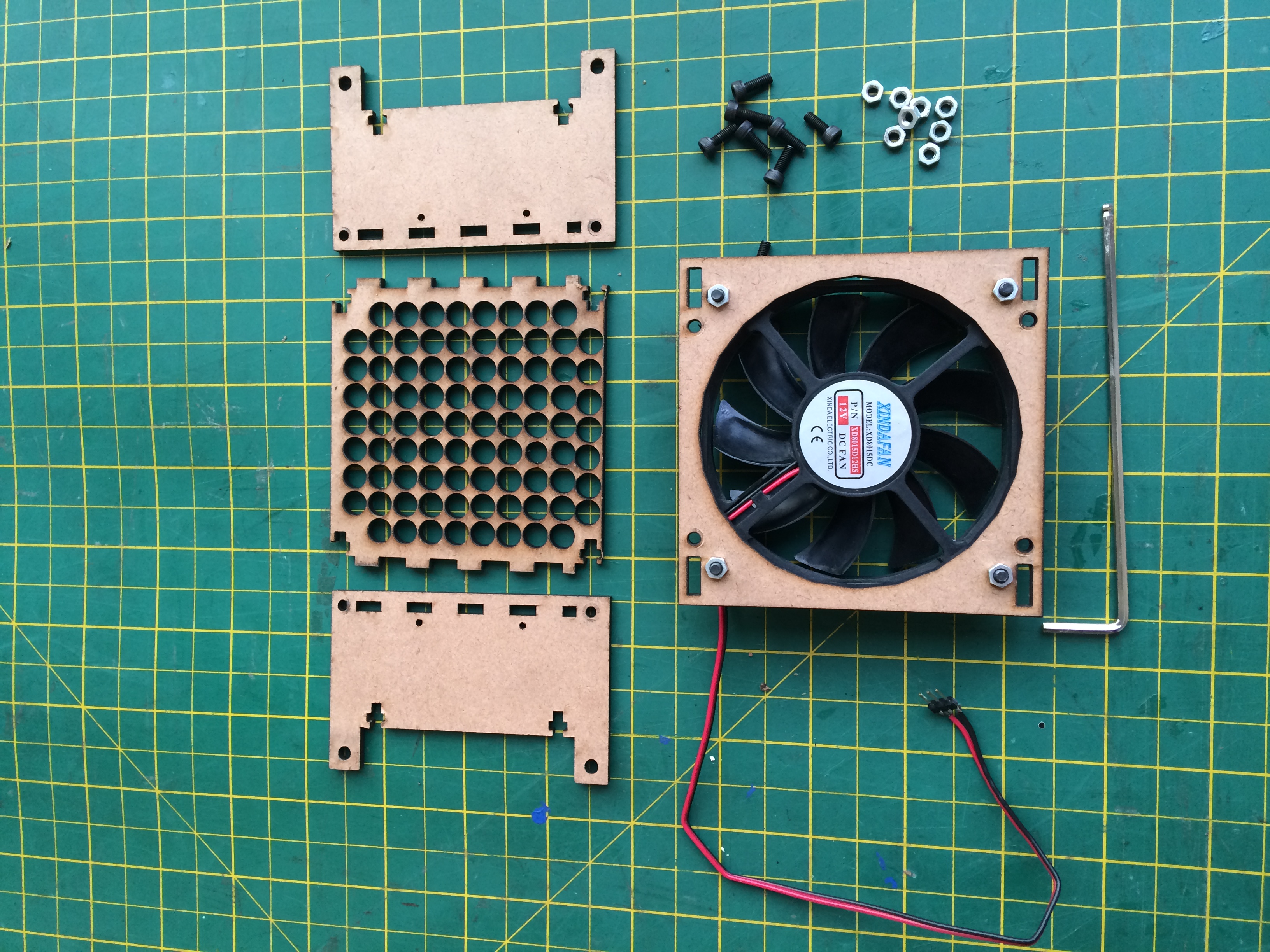

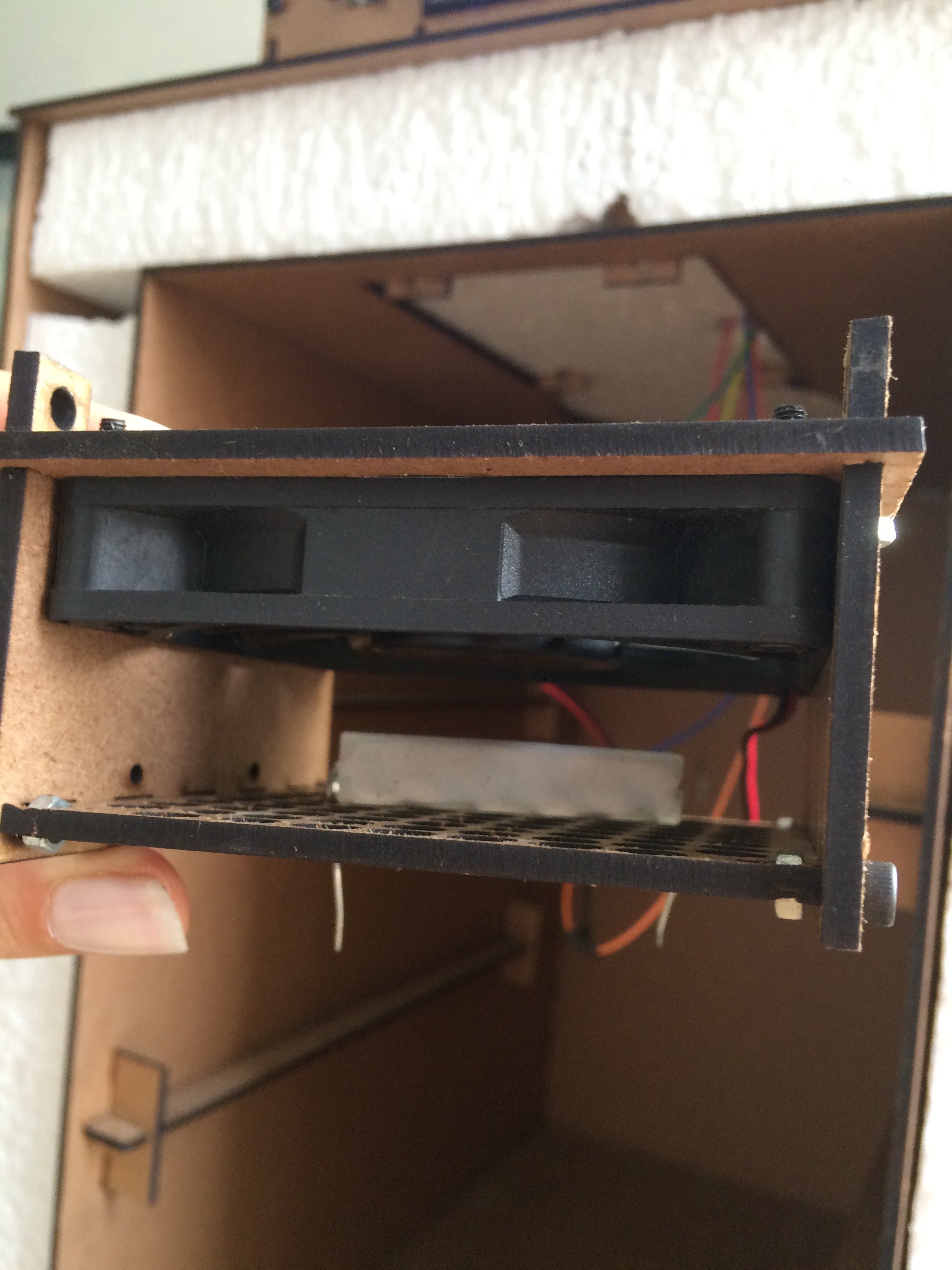

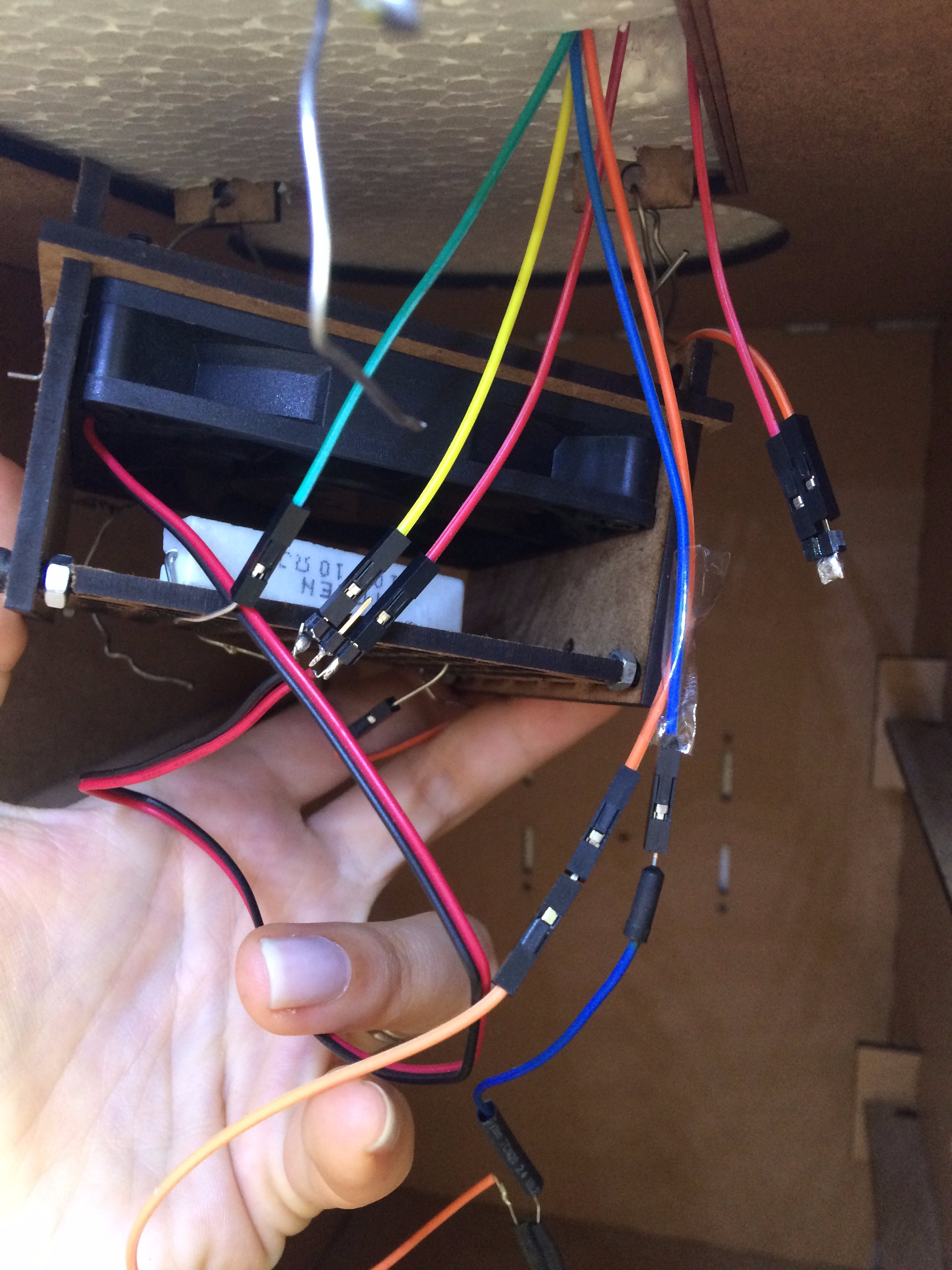

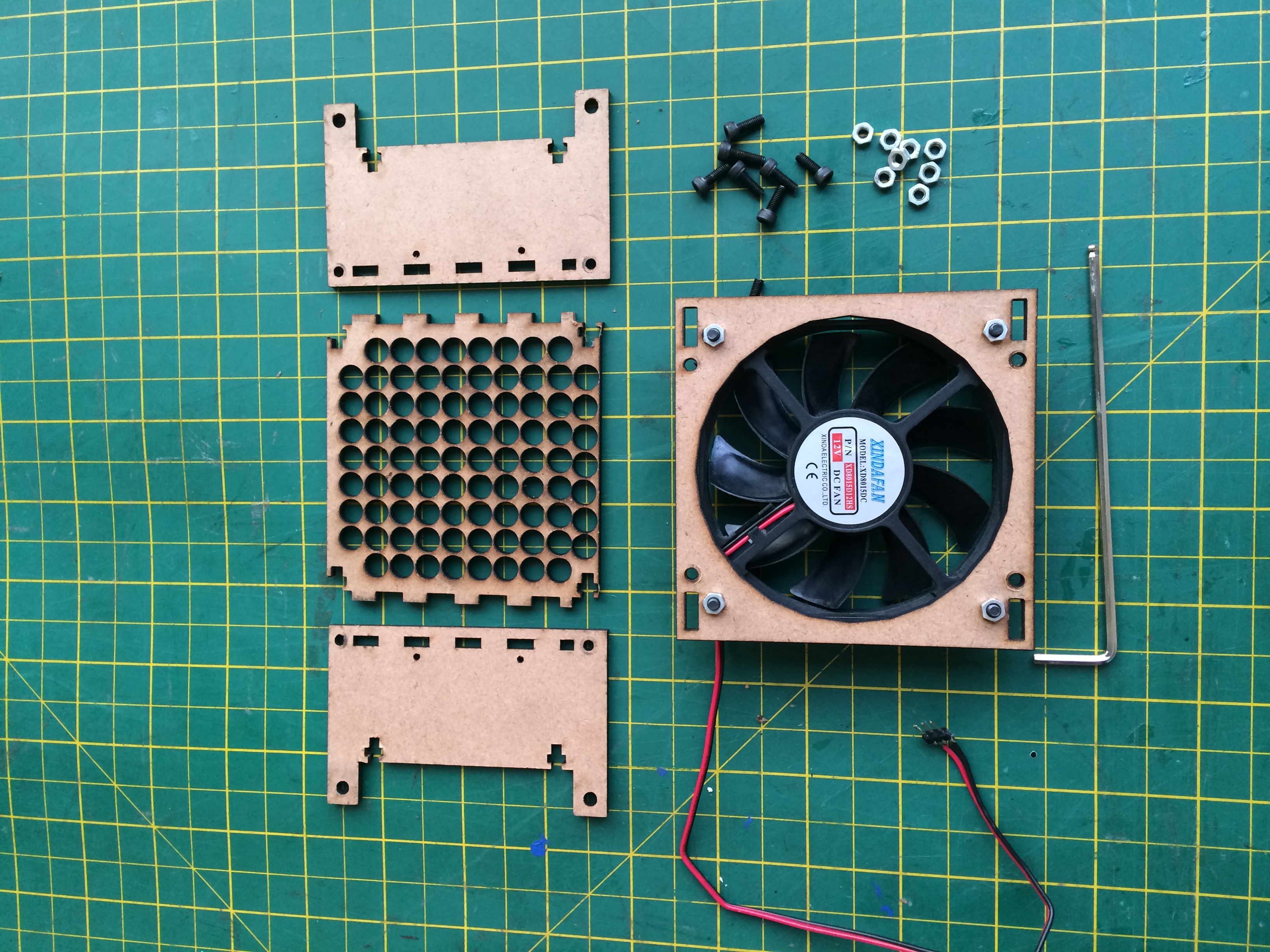

• Montar a caixa do cooler

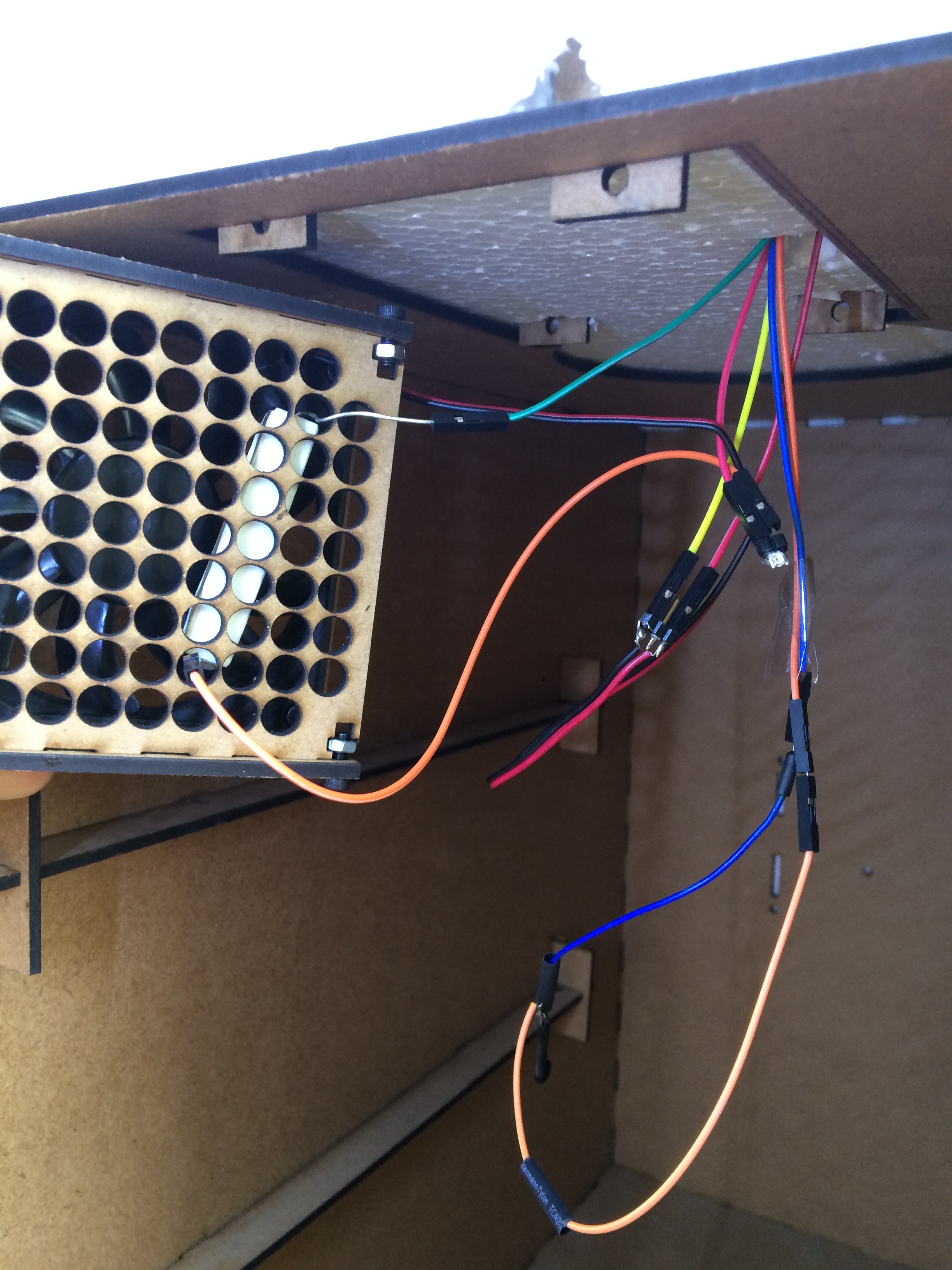

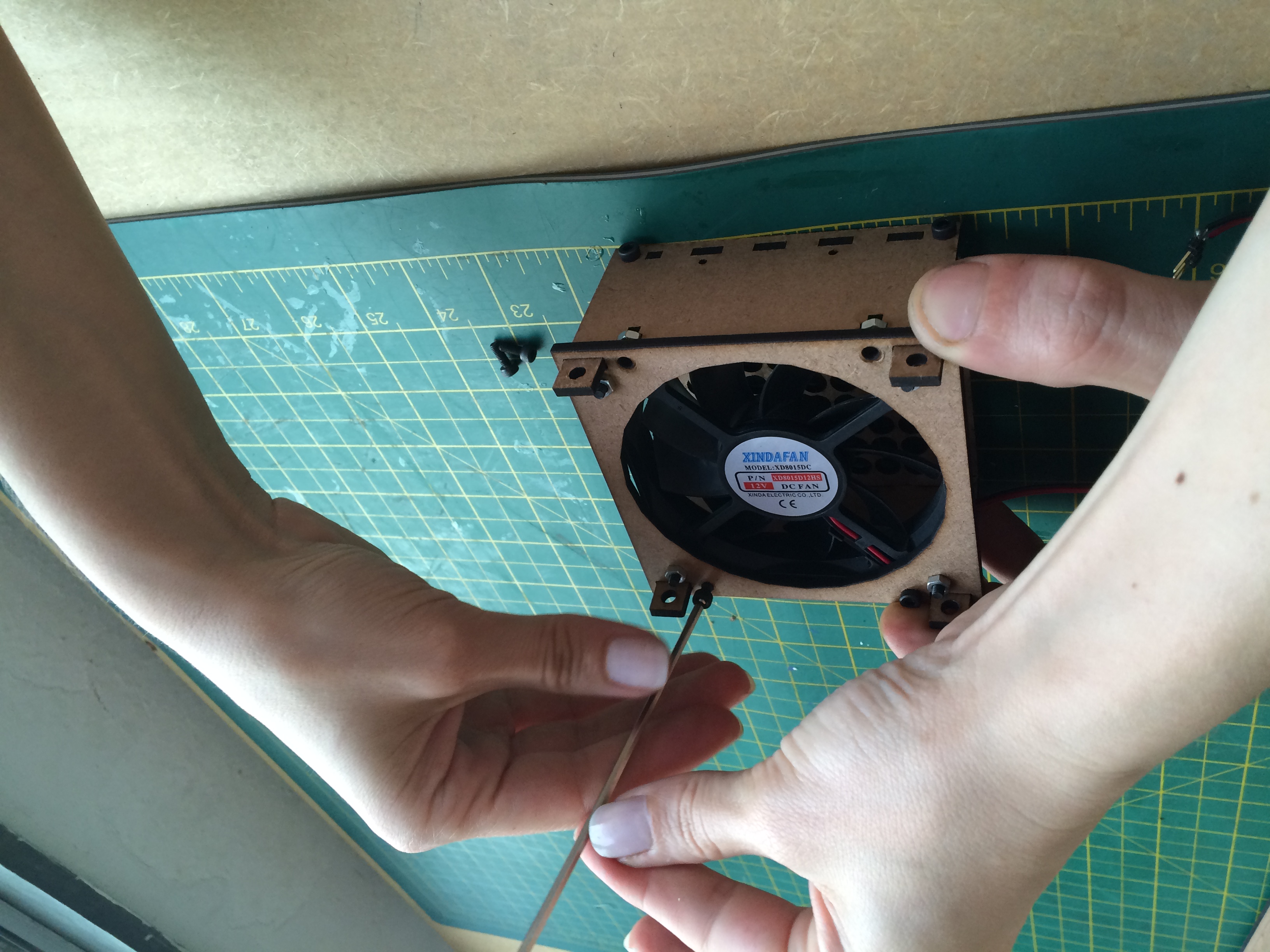

• Prender a caixa do cooler no topo
• Prender as dobradiças, fecho e tampa de acrílico na porta
• Montar a porta

http://biohackacademy.github.io

Observações

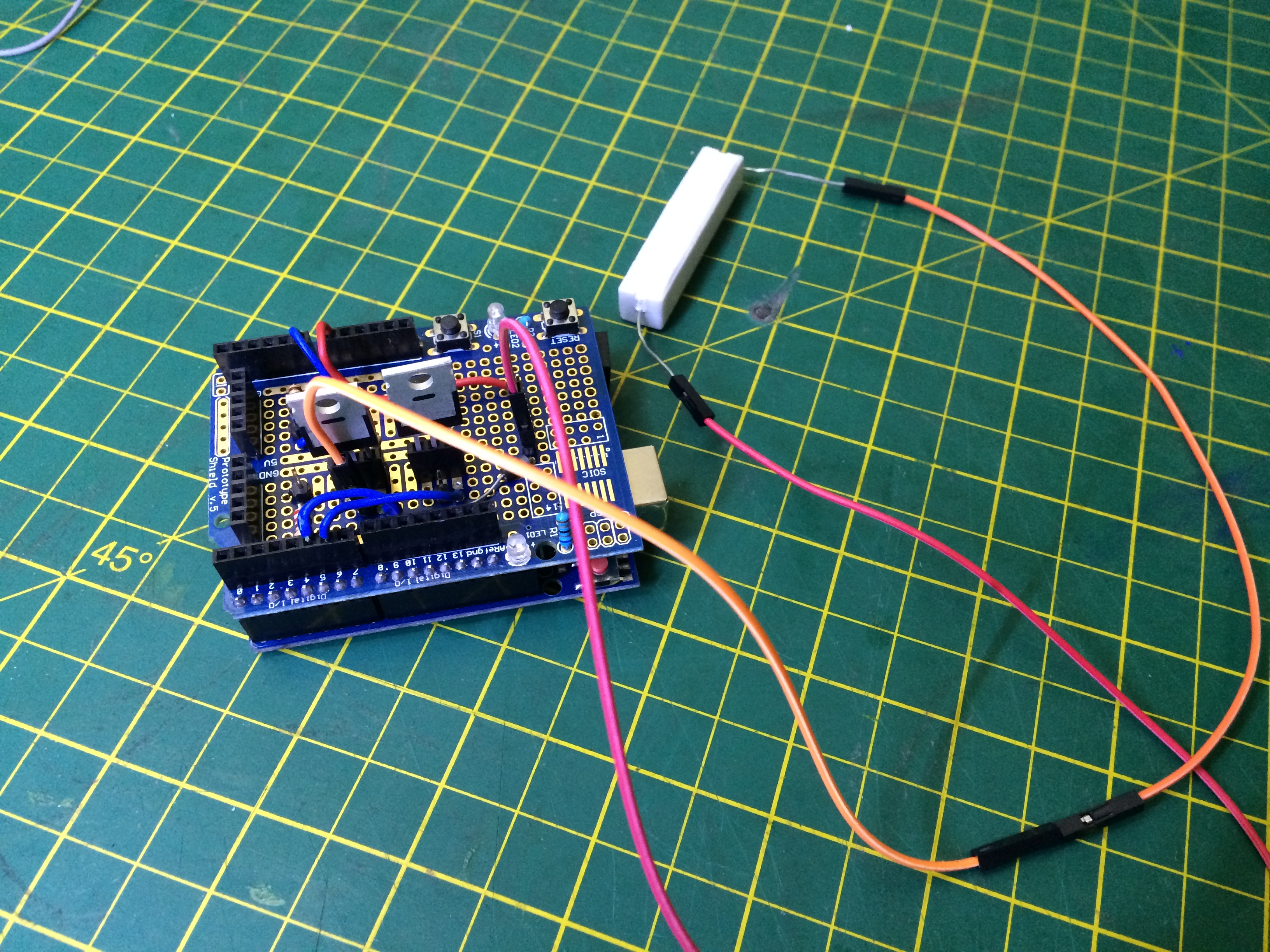

-Usamos o Resistor Cerâmico 10k10Ohms (conforme foto) no lugar do elemento aquecedor original do projeto que não é encontrado Brasil.

-Não tem do projeto original o Led e o resistor de 220Ohms.

-Por enquanto a parte interna da Incubadora não tem o desenho disponível :( mas se você fizer antes que nós nos envie para melhorar o projeto \o/ - josemar@garagemfablab.com.br
