Inclinometro O Goniometro Para Taladro

Hola todos este es un tutorial para crear un inclinometro para taladro
Los elementos que use son descartes que consegui en casa a saber:
1 nivel circular ,excedente de un kit de instalacion de antena satelital ,en los sitios de venta global se consiguen como bulleyes
Una bisagra pequeña,acorde al tamaño del nivel circular,un trozo de rayo de bicicleta y cortes de lata de conservas y plasticas

1 nivel circular
1 bisagra
1 trozo de radio o rayo de bicicleta
Cortes de lata de conserva y pintura

Desarmar la bisagra,introducir el rayo de biciclata y soldar con estaño la punta opuesta a la rosca
Cortar partes de lata acorde al diametro del nivel por un lado y del otro lado va la base que se fija al taladro. Soldarlas a ambas partes de la bisagra
Para hacer la escala en grados dibuje un virculo de 180mm de perimetro
Para conseguirlo dividi el perimetro por pi nos da el radio del circulo
Luego R=57,3mm

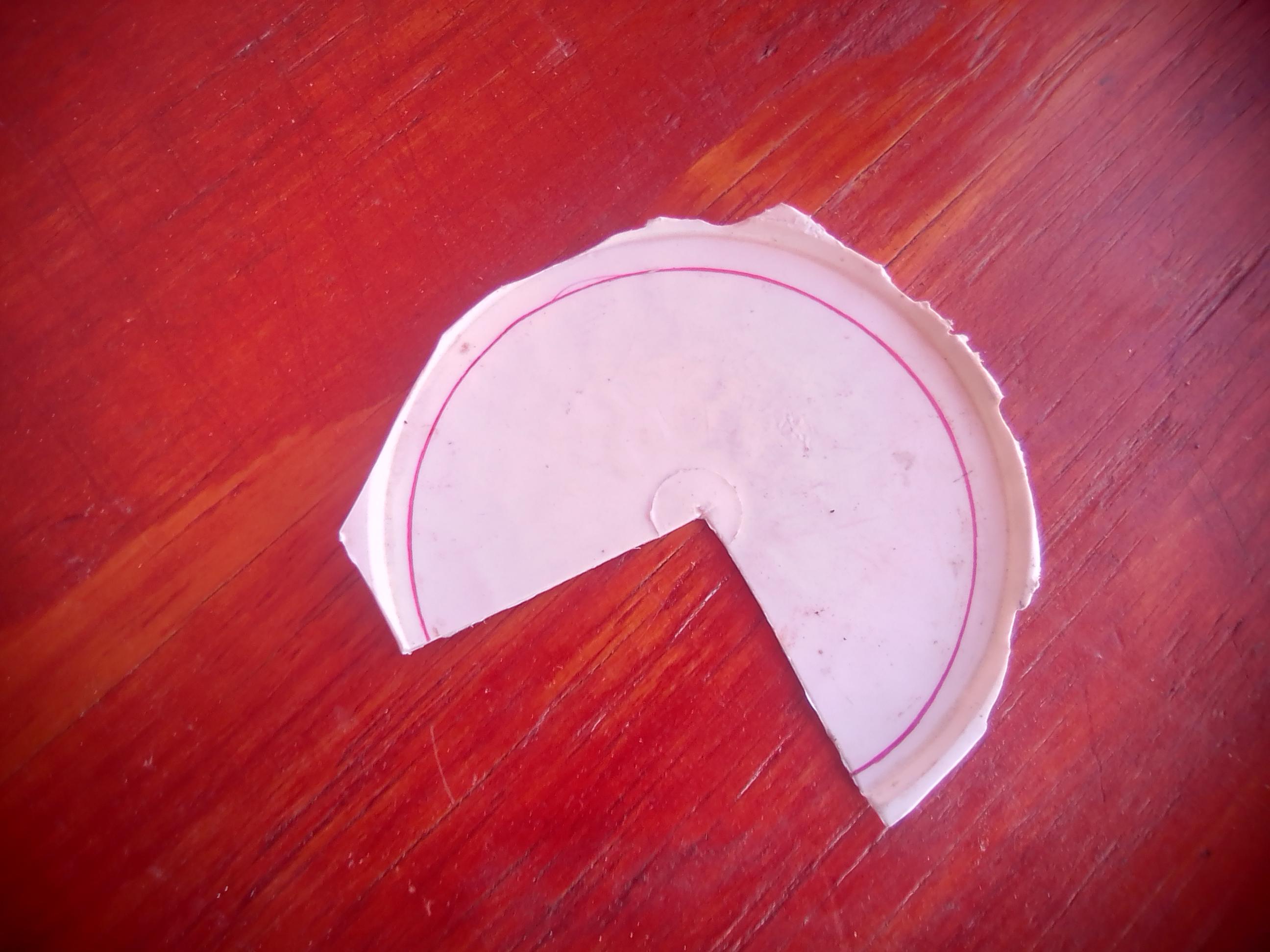

Dibujeel circulo y corte un cuadrante de 90 grados
Cada mm del perimetro circulo serian 2grados,luego cada 5mm marque 10grados en el cuadrante

Pegar el nivel al lado tedondo de la bisagra
El otro va pegado y atornillardo al trasero del taladro,en el costado levantado pegar el cuadrante graduado en grados
A la bisagra la marque con un alicate (como en la foto 3) para crear una aspereza entre las alas de la bisagra y asi queda asegurado el nivel a la graduacion que necesitemos
. Para fijarlo apretar la tuerca del rayo

Con la ayuda de un inclinometro digital verifique el vertical el horizontal y los 45 grados . Tambien se puede hacer esto con una regla-nivel sobre la mecha
Por ultimo se pliegan ambas alas para cuando no se necesite del inclinometro.
Con muy pocos elementos se puede conseguir una gran mejora en el taladro de mano. Sobre todo en perforaciones verticales u horizontales
Espero que este simple tutorial sea de ayuda para quienes necesiten perforaciones mas precisas. Saludos
