Iluminando a Bancada Da Cozinha Com Fita De Led

Bom, esta é minha primeira contribuição com o Instructables e para tal vou fazê-la em portugues e posteriormente em inglês.

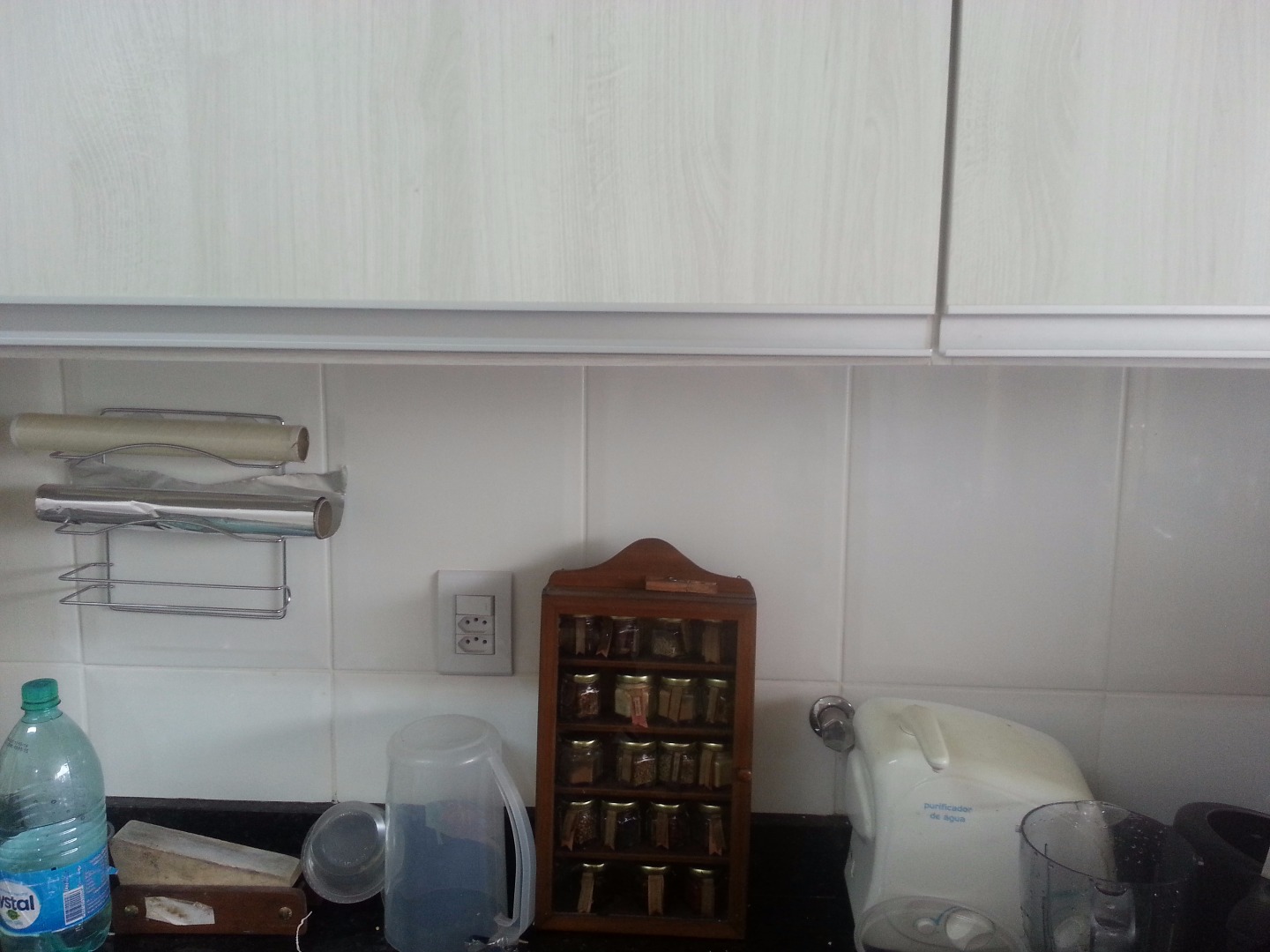

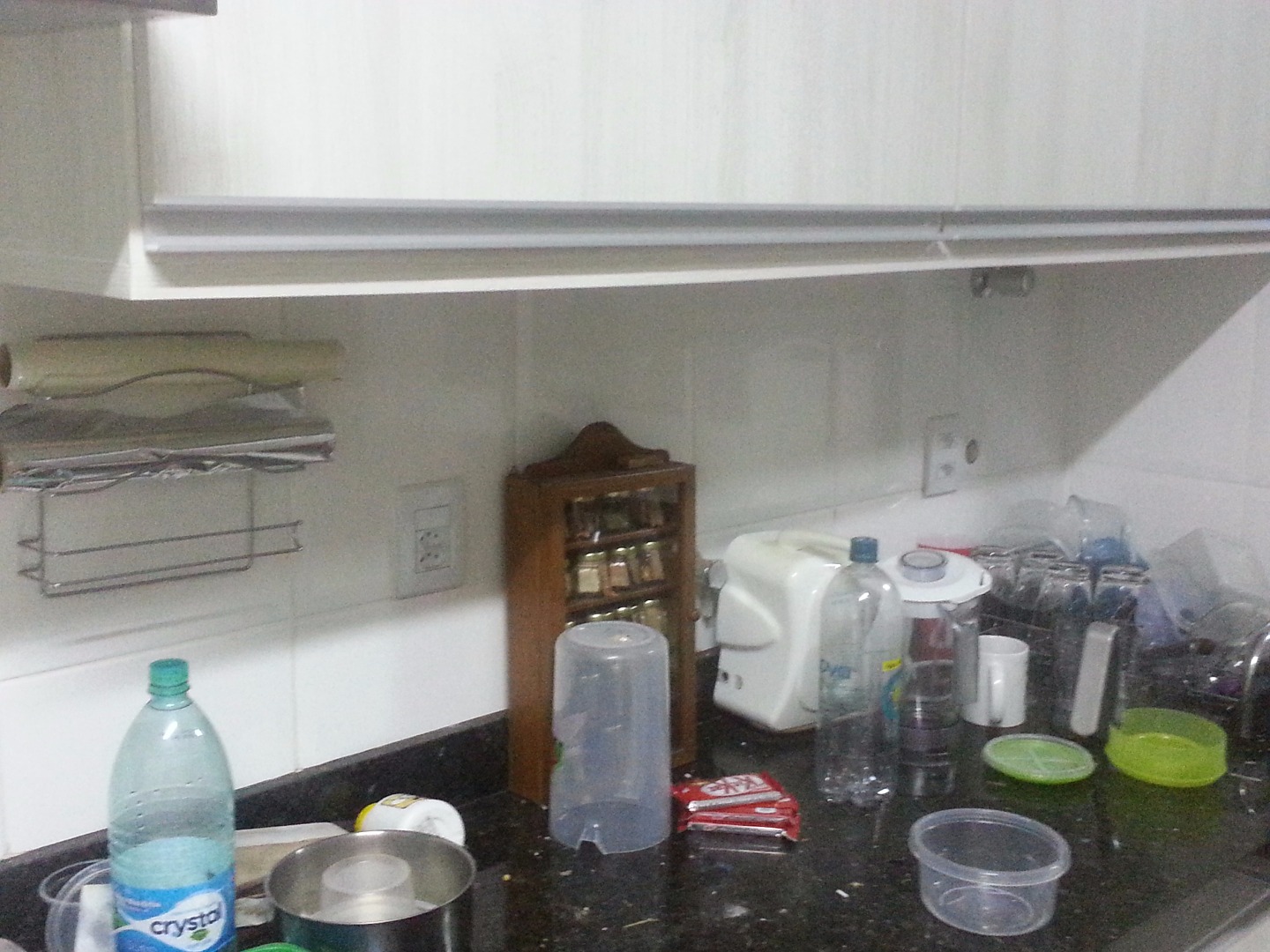

O balcão da minha cozinha fica em uma posição que, quando estou trabalhando nele, meu corpo faz sombra sobre a área de trabalho e isso é significantemente maior a noite, horário que geralmente vou pra cozinha. Assim, resolvi colocar uma iluminação abaixo do balcão. Originalmente, havia pensado em colocar 3 spots de lampada dicróica, mas depois, me veio a idéia de utilizar uma fita de LED.

• Cantoneira de ferro - peguei como sucata - FREEEE. poderia ser de alumínio
• Fita dupla face - há diversas no mercado, algumas que utilizam como suporte gel, espuma, fita de acetato...., utilizei a que tem gel como suporte.
• Cola de marceneiro PVA - utilizei a amarela de secagem rápida
• Silicone branco aquoso

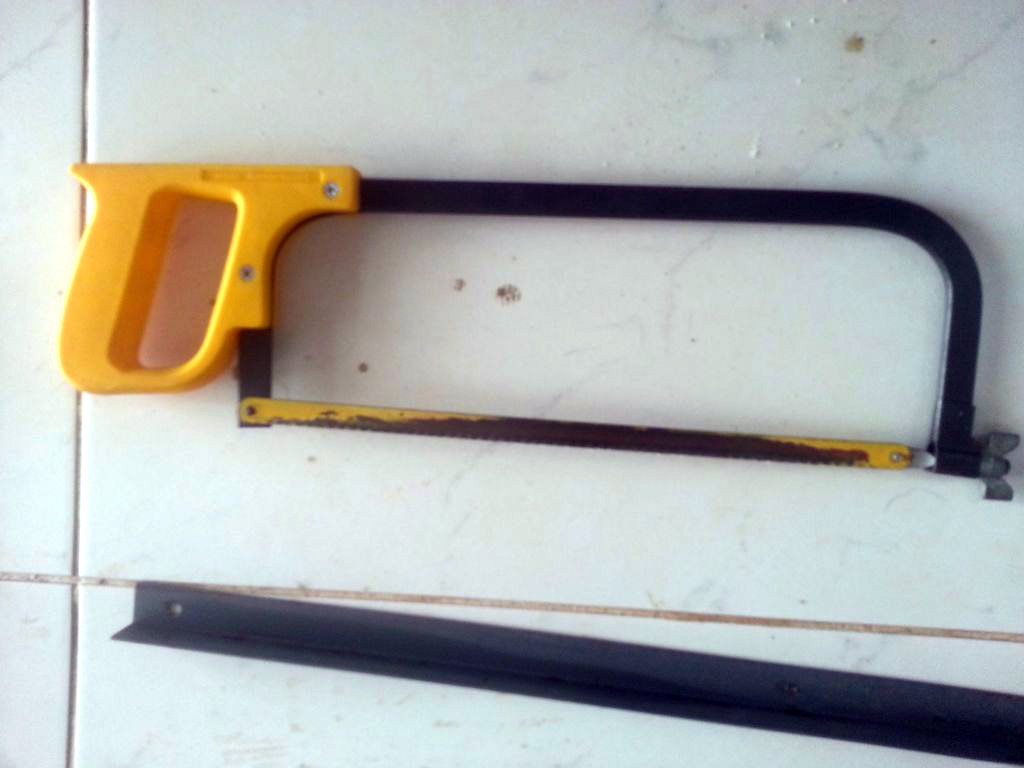

• Serra para metal
• Fita de borda de pvc - adquirida em uma loja de artigos de marcenaria na mesma textura de cor do móvel.
• pregadores, sargentos, furadeira brocas para metal e madeira
• fita de led com fita adesiva- UltraFire G-5050 72W 3000lm 6000K 300-5050 SMD LED Cool White Light LED Strip (DC 12V / 5M) - no ultimo step, faço considerações a respeito da escolha da fita,
• fonte 12V 5A 60W- de acordo com o site onde comprei a fita, a potencia total é de 72W em 5m, como usei aproximadamente 2m meu consumo seria de no máximo 40W, ou seja uma sobra considerável. Pela diferença de valor não valia a pena uma fonte mais fraca.

Valores:

Fita de borda: R$ 10,00 rolo de 10m (usei 2m e pouco)

Fita de Led: U$ 12,92 frete gratis. Comprei antes do aumento do dólar.... demorou 2 meses e pouco pra chegar mais chegou (http://www.dx.com/p/ultrafire-g-5050-72w-3000lm-60...

Fonte: R$ 27,20 (R$18,50 + 8,70 frete) no mercado livre (produto.mercadolivre.com.br/MLB-630535942-fonte-chaveada-12v-5a-60w-p-cftv-fita-led-som-automotivo-_JM)

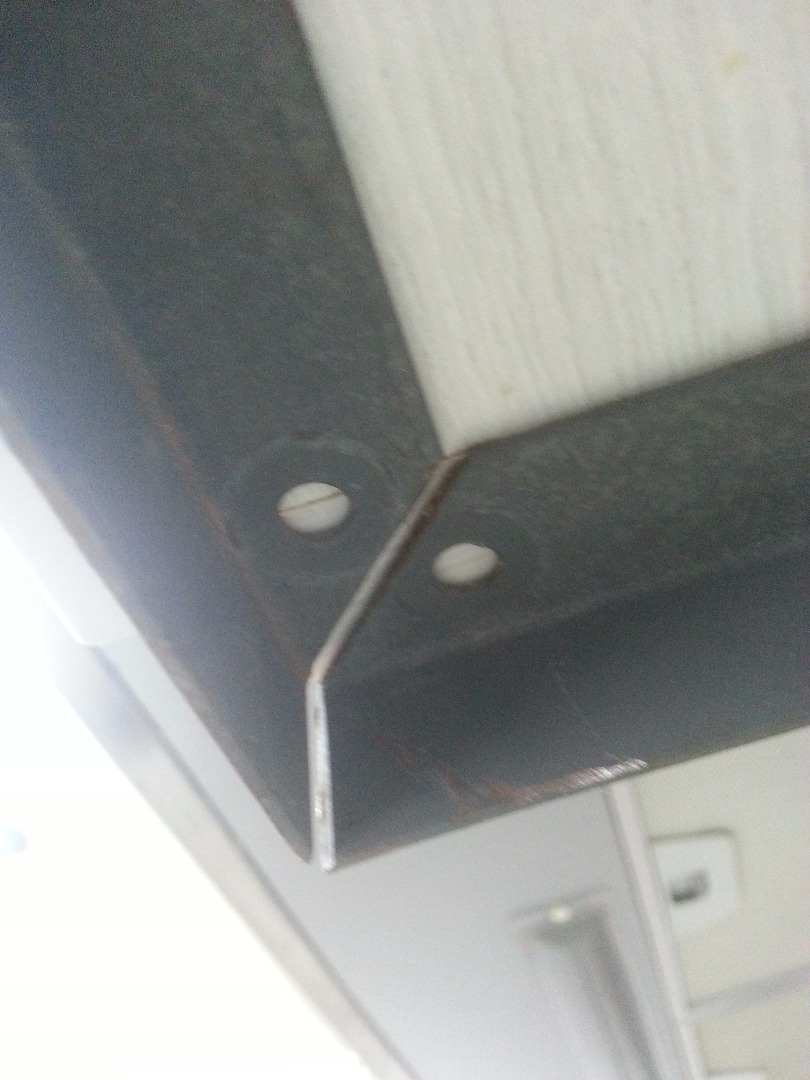

Como as cantoneiras vieram da sucata, estavam bem sujas e foram limpas e desengorduradas com sabão. O corte das barras foi feito exato e as mesmas foram desbastadas (esmeril e lima) em 1 mm para compensar a espessura da fita de borda. Nas quinas foram feitos cortes em 45 graus para encaixe. Ainda foram feitos dois furos em cada cantoneira para eventual fixação com parafuso. Foram utilizadas duas barras de cantoneira para a parte da frente (Não consegui uma barra de tamanho total da frente) e um pedaço que sobrou do corte para a lateral.

Como a bancada fica junto ao fogão, a parte de baixo foi limpa e desengordurada para fixação da fita dupla face.

A fita dupla face foi colada na parte de cima da cantoneira deixando um pequeno espaço nos locais de furação.

As barras foram coladas da parede para a parte livre, utilizando um pedaço da fita para acertar a profundidade. A segunda barra a ser colada foi a da extremidade da esquerda frontal e a última foi a lateral. DETALHE: essa fita cola forte, assim, primeiramente a barra foi apenas encostada fracamente e segura pela mão até o ajuste de profundidade.

Depois das três barras no local correto e com a profundidade ajustada, considerando a fita de bordo, utilizei sargentos de marcinerio (G de marcineiro) para uma fixação mais forte da fita, pegando a parte interna da cantoneira e a base do armário aberto. (Esqueci de tirar essa foto más é fácil imaginar)

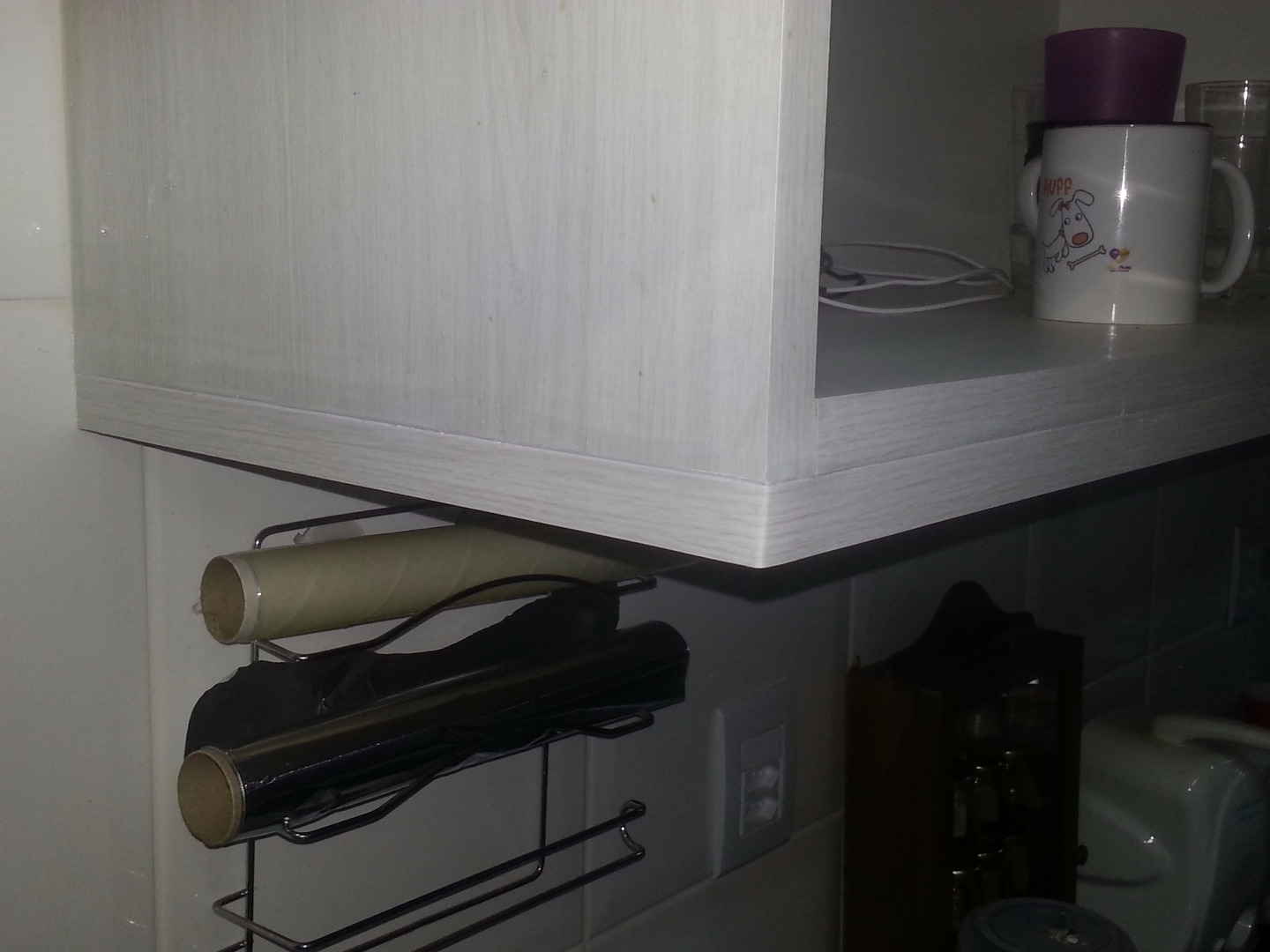

Por uma questão de sorte, a fita de borda tinha exatamente a mesma largura da cantoneira, no entanto, a dupla fita tem uma espessura de 1,5 mm, o que foi suficiente para ficar um pequeno vão entre a cantoneira e o móvel. Assim, colei a fita de borda alinhando pela parte de baixo da cantoneira. Passei uma pequena camada de cola utilizando a melhor ferramenta desenvolvida para tal, os dedos. A medida que ia colando a fita, em espaços de 5 a 10 cm, utilizei pregadores para evitar que a fita saísse do local. Use quantos pregadores quantos estiverem disponíveis. Depois de 5 min, retirei alguns pregadores e reforcei a colagem passando a empunhadura de uma tesoura (qualquer plástico duro e liso serve), e coloquei de volta os pregadores, faça isso em toda a extensão. Na parte da dobra, faça o vinco na fita previamente e nessa região não economize pregadores. Se você fez a camada ideal de cola, quando da passagem da tesoura, sairá pequenas gotas em toda sua extensão. Não se preocupe em limpar isso ainda. É essa pequena sobra de cola que garante que bolhas de ar não ficaram entre a fita e a cantoneira. Cuidado para não mover a fita na hora do reforço da colagem para que ela fique ajustada pela sua parte inferior. pouco depois do reforço, com o auxílio de uma faca pontuda ou estilete, retire ou afunde a cola que ficou no vão entre a cantoneira e o armário. Não se preocupe com esse vão ainda, ele será preenchido com silicone branco ao final.

Caso sua fita de borda seja mais larga que a cantoneira, ajuste a mesma pela parte superior, deixando a sobra na parte de baixo.

Depois de umas 3 horas o sistema já está pronto pro próximo passo, retirada dos pregadores e limpeza do excesso de cola. O filete de cola que ficou pendurado pode ser retirado com o auxílio de um estilete ou faca. Se voce usou uma fita de borda mais larga que sua cantoneira, essa é a hora de cortá-la usando um estilete bem afiado (lamina nova), usando a base da cantoneira como guia.

Até esse momento, nada que não possa ser desfeito foi realizado ainda. Se desistir da idéia ainda dá pra arrancar tudo. Esse é o ponto sem retorno, até dá pra desistir depois mas vai ter que tapar alguns buracos a partir de agora.

Quando da fabricação do móvel, eu já previa essa idéia e pedi pro marceneiro deixar um fundo falso, mas já viu, o cara não fez (e viva nossa mão de obra especializada). Abaixo do móvel eu já havia deixado toda a preparação elétrica pronta, com fios fase, neutro e terra dentro do armário. Se tudo estiver do seu agrado, então essa é a hora de colocar os parafusos nos furos que foram feitos nas cantoneiras. Cuidado pra não usar um parafuso muito comprido e atravessar o móvel. No meu caso, achei que a fita dupla face colou bem de mais e não coloquei os parafusos (ainda estava com pena do móvel). Avalie se está bem colado ou não, e use ou não parafusos, mas depois que colar a fita de led, não terá como colocar os parafusos depois, pois ela cobrirá os buracos para o parafuso. Eu não usei. Conta e risco.

Antes de colar a fita de led, temos que fazer o furo para passagem de fios para a parte de dentro do armário. Se você ficou com dó do seu armário e não usou parafusos, essa é o ponto sem retorno.... Use uma broca 5 ou 6 para madeira e fure em um dos cantos do armário , o mais próximo possível a cantoneira mas lembre-se que na parte de cima, o furo tem que ficar posterior ao fundo falso que vamos fazer (no meu caso eu já tinha feito previamente o fundo falso, então foi só medir).

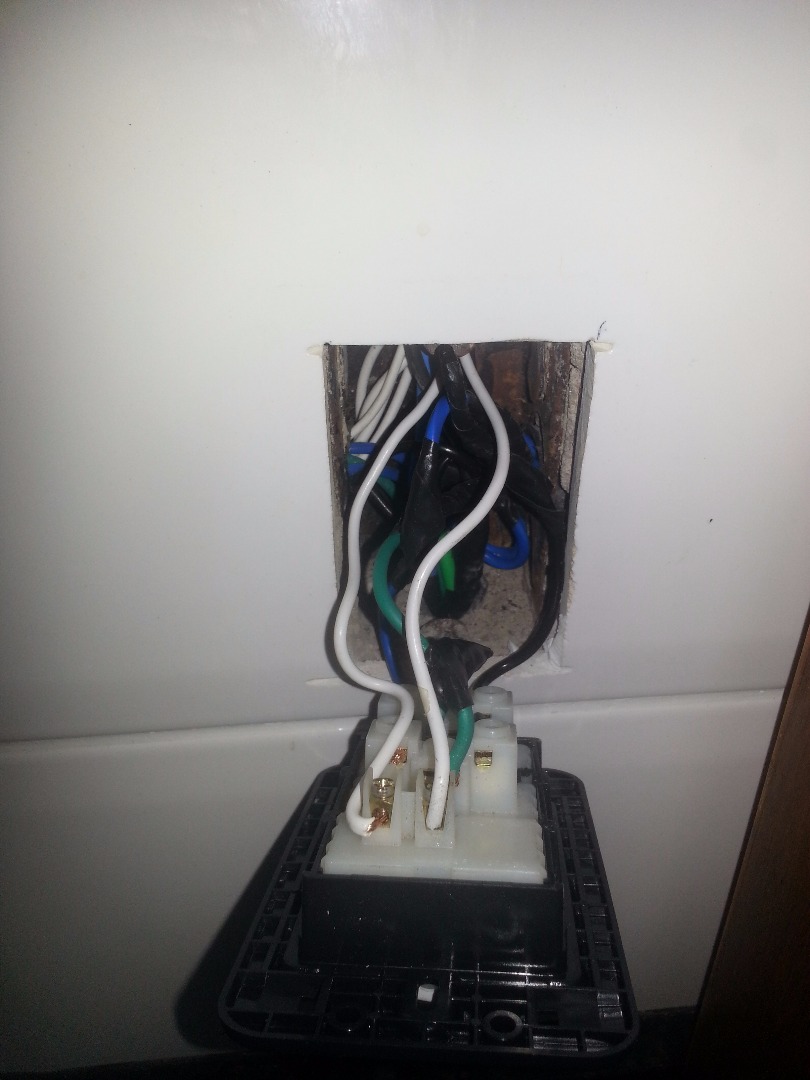

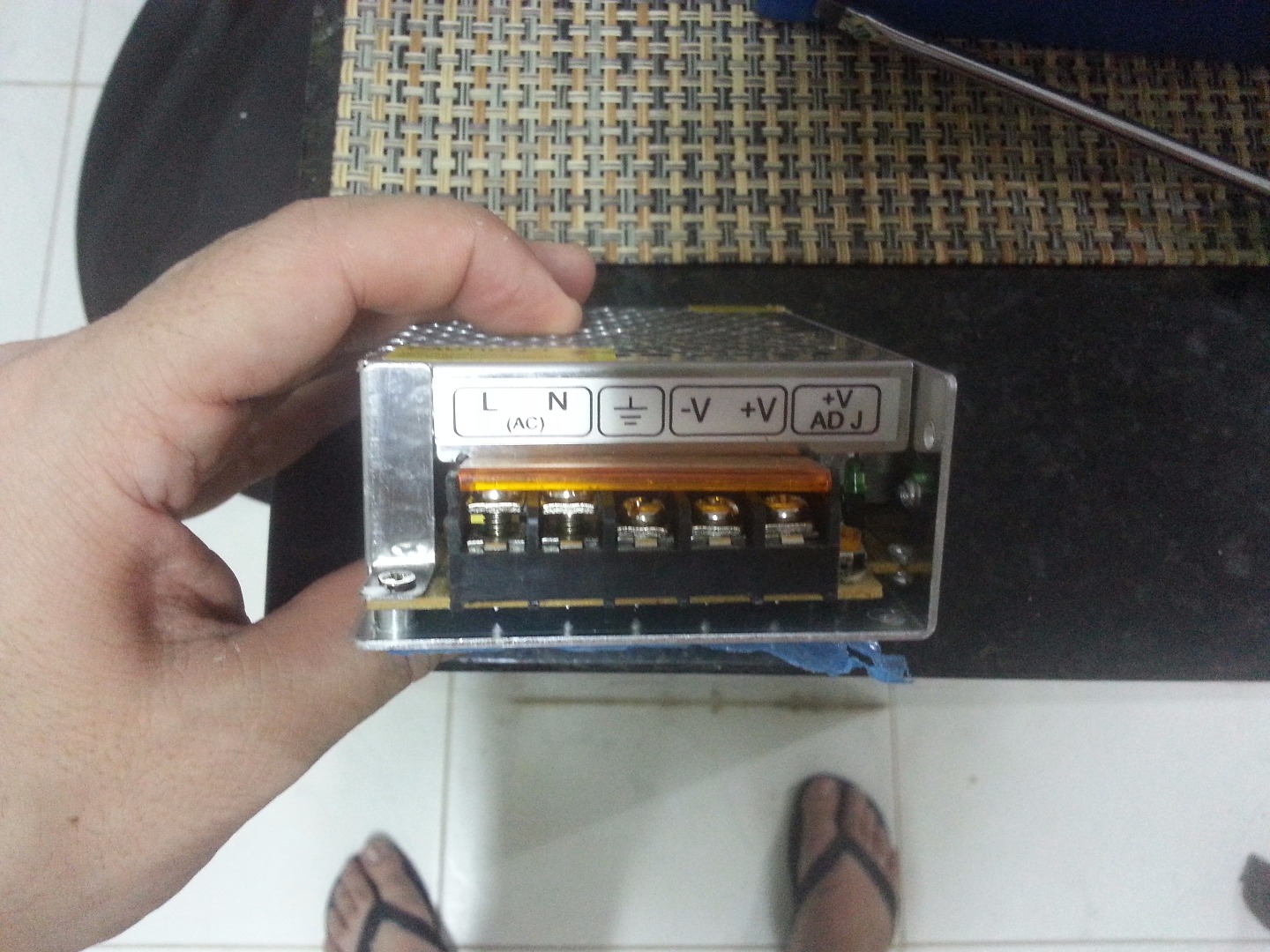

A ligação elétrica é bem simples, a fonte tem um borne para terra, um para o fase e um para o neutro. Desligue o disjuntor antes de fazer as ligações elétricas e lembre-se que o fio interrompido pelo interruptor é sempre o fase (SEMPRE, em qualquer ligação elétrica). Caso não tenha um ponto de interruptor próximo ao armário, você pode comprar um interruptor para móveis numa casa de marceneiro.

O fio que veio na fita é curto, então emendei fios 1,5mm (poderia ser 1mm mas era o que tinha em mãos) nos polos da fita e passei a sobra dos mesmos pra dentro do armário. Lembre-se que a fita de led é alimentada com corrente contínua, então ligue os positivo e negativo em seus respectivos bornes. Se inverter, não funcionará. Use um multímetro na função resistência se tiver dúvida para saber que ponta é qual depois da passagem pelo buraco, ou use fios de cores diferentes para o positivo e negativo (o padrão é vermelho positivo e preto negativo).

Antes de colar a fita de led teste e veja se a iluminação está boa, segurando no lugar com as mãos para ter uma idéia da iluminação. Eu resolvi colocar a fita em toda extensão anterior, porém não na lateral. Questão de gosto. Se for colocar na lateral também, use um furo maior para passar os dois pares de fio e faça todas as emendas dentro do armário (é muito mais fácil e o acabamento fica melhor).

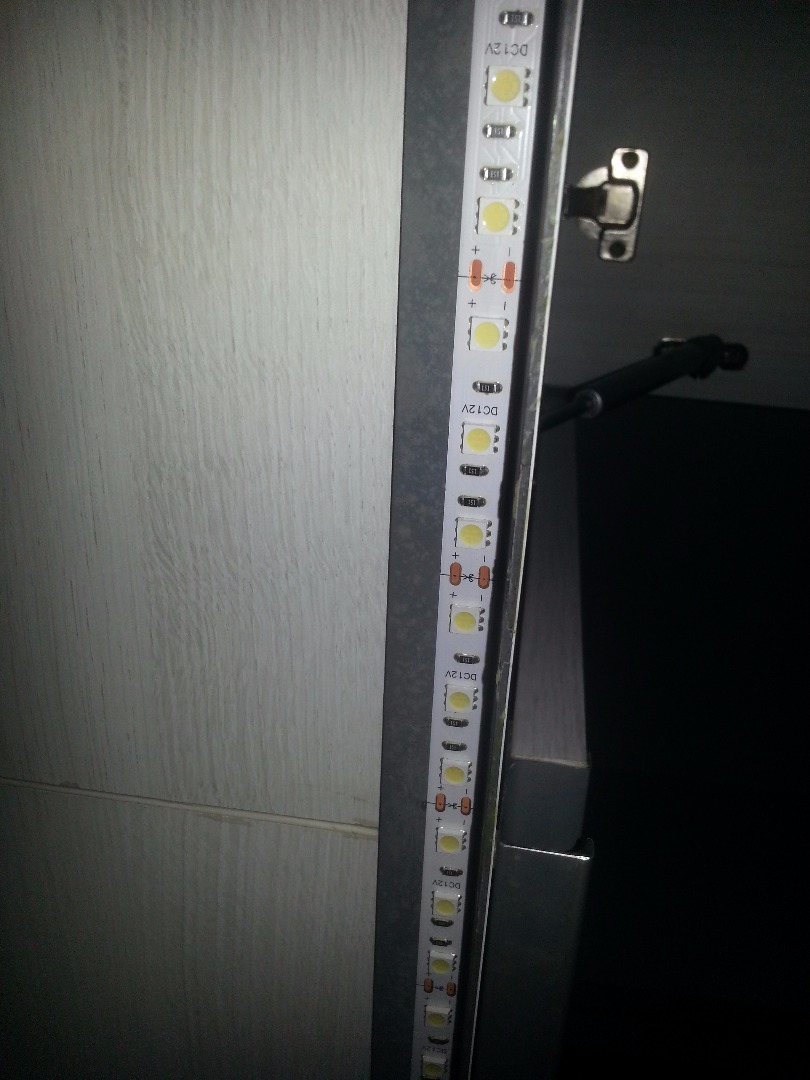

A fita de led que comprei veio com fita dupla face então é cortar a fita de led no tamanho necessário (observe na fita os locais possíveis de corte) e depois retirar a proteção e colar atras da cantoneira. Se parafusou a cantoneira parafusou, se não parafusou, não parafusará mais....

Tudo colado no lugar e testado? Vamos aos arremates finais.

Se ficou um vão entre o móvel e a cantoneira, preencha esse buraco com silicone na cor adequada a textura do seu móvel. No meu caso usei silicone branco mas poderia ser também silicone cinza claro. Usei o branco pois já tinha em casa de outros projetos que fiz antes. Como esse silicone tem apenas valor estético, não sendo necessário para fixação de nada, utilize silicone de base aquosa que é mais fácil limpar. Não recomendo a utilização de silicone acético.

Com cuidado e usando a melhor ferramenta de todas (o dedo) preencha todas as lacunas com silicone e limpe o excesso com um pano úmido. No começo faz mais sujeira e bagunça, mas a prática leva a perfeição.

O fundo falso deve ter altura suficiente para cobrir a fonte e deixar pelo menos 0,5 cm (recomendo 1 cm) para exaustão do calor da fonte. Se seus fios de energia vierem da parede como o meu, faça um corte para a passagem dos fios. Você pode passar silicone entre o fundo falso e o armário, eu não passei para a eventualidade de ter que verificar a fonte.

O fundo falso quem fez foi o marceneiro depois que reclamei que ele não tinha feito o projeto solicitado (ficou por conta dele). O projeto é extremamente simples, e barato.

Uma prancha de MDF branca (1,5 a 2 cm) na largura e profundidade do vão interno do armário. Duas travessas (frontal e do fundo) da largura do vão interno e largura da mesma medida da altura necessária para caber a fonte. Colar e parafusar as travessas na prancha e na parte da frente cobrir com uma fita de borda branca larga. O grande problema é fazer cortes retos exatos com a tico-tico (não tenho mesa de corte). Assim, é mais fácil ir na leroy merlin pedir pra cortar a prancha e as travessas no tamanho desejado. Como a quantidade de MDF é pequena, o custo será baixo. Alternativamente, pode-se solicitar pra um marceneiro fazer.

Escolha da potencia da fita de LED - O que define a fita não é seu consumo (potência), mas sim quantos lúmens ela emana por metro. No entanto, geralmente essa relação é relativamente proporcional: maior potência, mais lúmens. Comprei minha fita na china porque não achei aqui no Brasil fitas de alta luminosidade a menos de R$180,00. As fitas que achei aqui no mercadolivre ou em lojas a preços razoáveis, são de no máximo 1500 lúmens em 5 metros, o que eu achei fraco quando vi amostras. Outro fato que depõe contra a compra nacional, é que a grande maioria dos vendedores não sabe o que está vendendo e não consegue lhe passar as características técnicas da fita como a luminosidade. Há no mercado fitas mais antigas de alta potencia (gasto) porem de baixa eficiência (luminosidade). O que quase todos os vendedores dizem é que a fita é do tipo 5050 ou 3528. No entanto, isso diz respeito ao tamanho do led, e não de sua luminosidade, para esse projeto o que faz diferença é a luminosidade. Um fato importante a ficar atento é a temperatura da cor.

Temperatura da cor - esse conceito define essencialmente a cor da luz. O branco pode ser um branco puxado pro azul (temperaturas altas, 6000-6500K) ou mais pro amarelo (temperaturas mais baixas 3000-3500K). Note que essa correlação de cor/temperatura não tem nada a ver com o fato da lâmpada esquentar ou não, é apenas uma padronização de tonalidades de cor (dúvidas a respeito desse conceito, google), assim maior temperatura não quer dizer mais forte, bem como menor temperatura não quer dizer mais fraco. O branco, BRANCO, tem uma temperatura de 4500K a 5000K, mas são extremamente difíceis de achar em fita LED. Eu preferiria um cor mais fria mas não queria um branco amarelado, questão de preferência. Se tiver que escolher, pegue os extremos do meio se possível (6000K ou 3500K).

Fita a prova d'agua - São recobertas com um plástico transparente. Tudo que fica entre um emissor de luz e o local onde ela incide, absorve parte da luz. Como não pretendo ficar jogando água pra cima na bancada, achei desnecessário.
