Illustratie Van Het Verschil Tussen Dubbel- En Enkelspleetpatroon.

In deze opstelling als eindproject van het vak DEF wordt er gebruik gemaakt van het golfkarakter van licht. Een laser wordt door twee dunne spleten gezeten die zeer dicht bij elkaar zitten. Hierdoor ontstaat er een interferentiepatroon omdat het licht met zichzelf interfereert. Voor één spleet zit een polarisatiefilter die het licht verticaal polariseert en voor de andere spleet zit een polarisatiefilter die het licht horizontaal polariseert. Hierdoor wordt slechts het licht doorgelaten dat door de verticaal gepolariseerde spleet gaat en zie je dus een enkelspleetpatroon in plaats van een dubbelspleetpatroon.

Polarisatiefilters

Karton voor spleten

Laser

Laserhouder

Houder voor kartonnen spleten

Item profiel

Zet met behulp van item profielen een frame in elkaar van 1 x 0,50 x 0,30 meter. Het is vooral belangrijk dat de diepte 1 meter is omdat de afstand tussen de spleten en het scherm groot genoeg moet zijn, de lengte en breedte zijn variabel.

Dek de bovenkanten en zijkanten af met karton zodat er geen licht door de opstelling komt. Maak in de zijkanten twee gaten bij de achterkant zodat er daar doorheen gekeken kan worden, als je van voren probeert te kijken is de afstand zo groot dat het moeilijk wordt om de donkere plekken tussen de lichte stukken te zien.

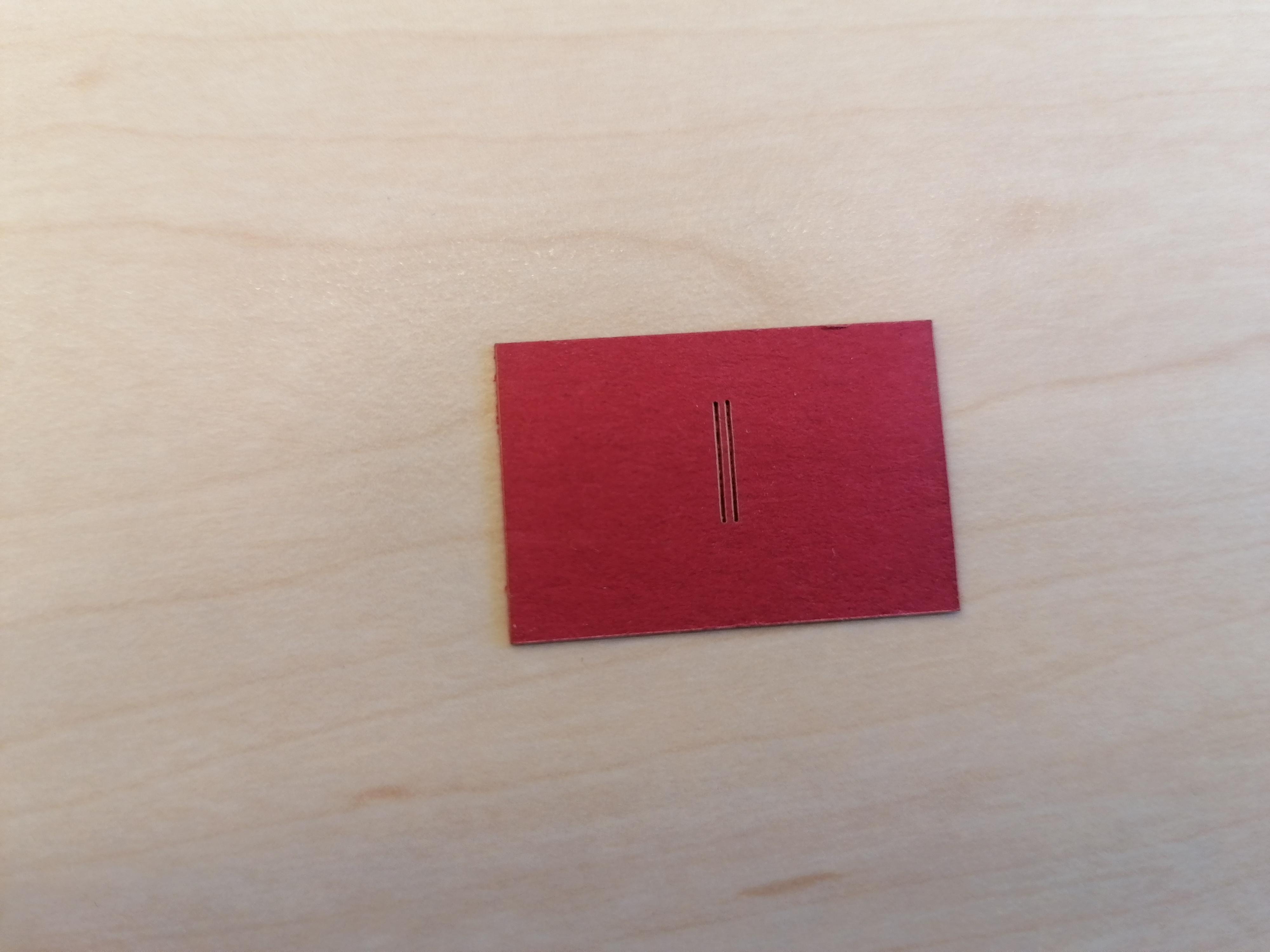

Neem een stukje karton en maak er twee spleten in met behulp van lasersnijden, maak de spleten 8 mm hoog en zet de spleten 0,8 mm uit elkaar. Maak vervolgens (met bijvoorbeeld behulp van 3D-printen) een houder voor deze spleten. Voer dit twee maal uit.

Snijd uit een stuk polarisatiefilter twee rechthoekjes die parallel staan aan de richting van het filter en één rechthoekje dat loodrecht staat op de richting van het polarisatiefilter. Deze rechthoekjes moeten ongeveer 1 cm hoog en 2,5 cm breed zijn. Zet bij het eerste kartonnetje het verticale polarisatiefilter voor beide spleten, hierdoor krijg je hier dus 'gewoon' een dubbelspleetexperiment. Zet het vast met behulp van plakband. Zet bij het andere kartonnetje het verticaal gepolariseerde filter voor de ene spleet en het horizontaal gepolariseerde filter voor de andere spleet (dit is dus wat priegelwerk omdat de afstand tussen de spleten zo klein is). Zorg ervoor dat beide filters slechts één spleet overlappen anders gaat het effect verloren. Door dit te doen krijg je een enkelspleetpatroon.

Maak een gat in de voorkant en plaats de houder voor de kartonnetjes met spleten voor dit gat en zet de laser hiervoor neer.
