Illusion Mirror

In deze instructable ga ik je uitleggen hoe je een illusie spiegel kunt maken. In dit proces laat ik alle stapjes zien hoe alles in elkaar gezet moet worden.

Onderdelen:

• Micro:bit
• Hout 50x50cm
• Plastic (3D printer)
• Led verlichting 20-50cm
• Plastic spiegel 20x20cm
• Doorzichtig plastic 20x20cm
• Raamfolie met spiegeleffect

Apparatuur:

• 3D Printer
• Laser cutter

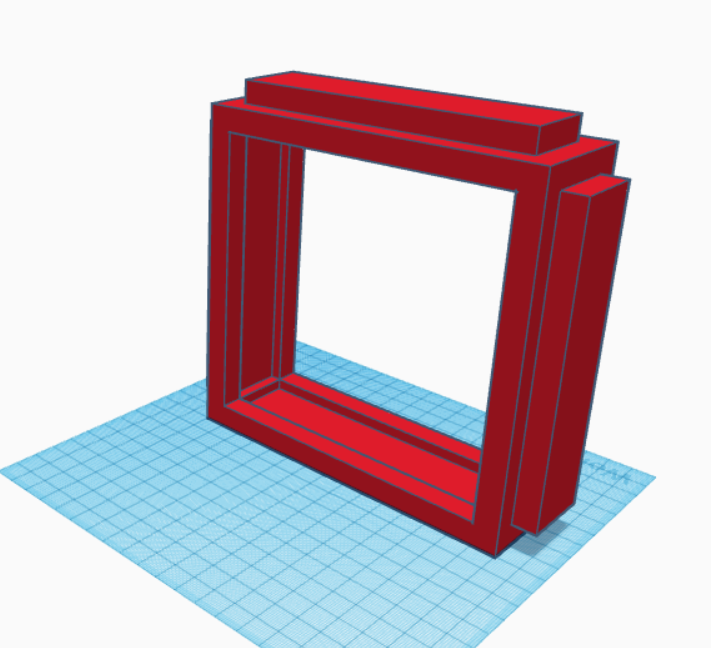

Eerst heb ik een begin gemaakt aan het ontwerp van het frame zelf. In principe kun je dit zelf ontwerpen als het maar op maat is met de onder-behuizing. Er kunnen eventuele extra vierkante lipjes aan de binnen kant van het frame om het ledverlichting op zijn plek te houden. Ik maak gebruik van Tinkercad.

Je zou dit ontwerp gelijk kunnen laten maken door de 3D printer. Let op dat je het frame het beste een kwartslag moet draaien voor het minste verspilling van plastic. Ik maak gebruik van UltiMaker Cura.

Je kunt op Makercase.com simpel een onder-behuizing maken. Het is handig op om de Edge Joints op Finger te zetten, hiermee kun je alles stukjes makkelijk aan elkaar lijmen. Ook moet je een cirkel van 8-10mm aan de boven en onderkant uitsnijden. Hier kunnen de draden van het elektronica door heen. Na je dit hebt gemaakt volgens je wens kun je het uit snijden door de laser snijder.

Nu we de onder-behuizing hebben uitgesneden kunnen we ook gelijk het plastic uitsnijden voor het frame. We willen weten hoeveel ruimte er tussen het frame in zit. Bij mij is dat 15x15cm.

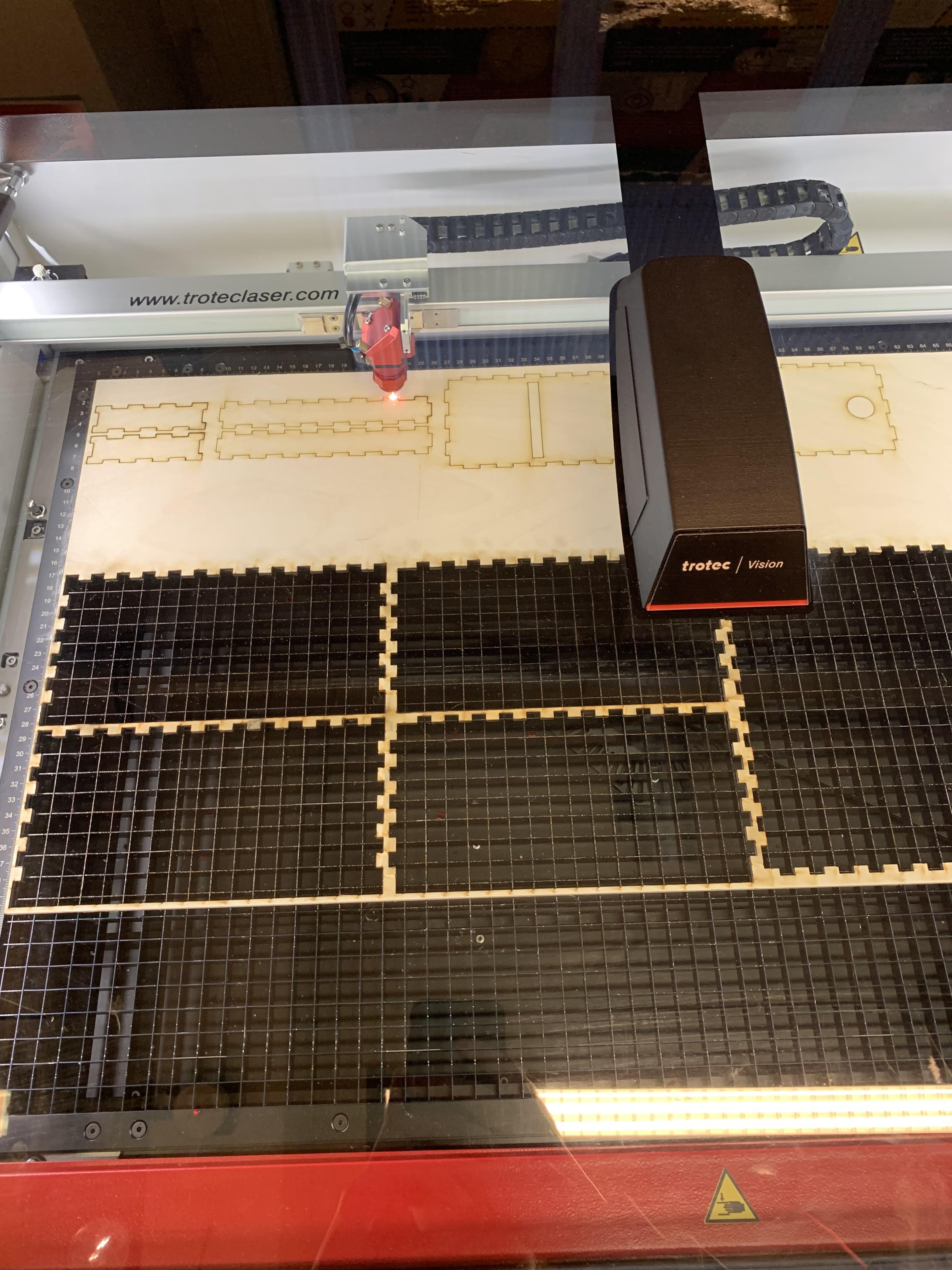

Snij dit uit bij de Laser snijder. Doe dit voor het doorzichtig plastic en het plastic met spiegel.

Nadat het frame is gemaakt kunnen we de ledverlichting er in verwerken. Er is op dit moment nog geen gaatje waar de led door heen kan. Daarvoor moeten we een gaatje boren in het frame, doe dit voorzichtig. Als je een gaatje hebt kun je de led er in verwerken. Connecteer de output en input van de led en micro:bit aan elkaar.

Ik heb een stukje code geschreven waarmee je de micro:bit kunt gebruiken met de led. Ik heb een lijst gemaakt met elke kleur. Als er op de knop A wordt gedrukt gaan we een positie verder in de lijst. Wordt er op B gedrukt dan gaan we een positie terug in de lijst. Daarmee kunnen we de kleur pakken die we graag willen.

def on_button_pressed_a():
    global current_pos
    if current_pos < 8:
        current_pos += 0 + 1
        strip.show_color(neopixel.colors(list_colors[current_pos]))
        strip.show()
    else:
        current_pos = 0
        strip.show_color(neopixel.colors(list_colors[current_pos]))
        strip.show()
input.on_button_pressed(Button.A, on_button_pressed_a)

def on_button_pressed_b():
    global current_pos
    if current_pos > 0:
        current_pos += 0 - 1
        strip.show_color(neopixel.colors(list_colors[current_pos]))
        strip.show()
    else:
        current_pos = 8
        strip.show_color(neopixel.colors(list_colors[current_pos]))
        strip.show()
input.on_button_pressed(Button.B, on_button_pressed_b)


strip: neopixel.Strip = None
current_pos = 0
strip = neopixel.create(DigitalPin.P0, 30, NeoPixelMode.RGB)
strip.show_color(neopixel.colors(NeoPixelColors.INDIGO))
strip.show()
list_colors = [NeoPixelColors.WHITE,
               NeoPixelColors.RED,
               NeoPixelColors.ORANGE,
               NeoPixelColors.YELLOW,
               NeoPixelColors.GREEN,
               NeoPixelColors.BLUE,
               NeoPixelColors.INDIGO,
               NeoPixelColors.VIOLET,
               NeoPixelColors.PURPLE]

Alle onderdelen hebben we gemaakt. Nu gaan we alles aan elkaar verbinden.

Eerst beginnen we met de onder-behuizing. Lijm alle onderdelen aan elkaar op een zijde na. Als we een zijde niet lijmen kunnen we altijd het doosje open doen en de micro:bit er uit halen.

Dan plakken we het raamfolie op het doorzichtige plastic. Doe dit volgens de stappen van het product.

Daarna kunnen we de plastic vierkanten in het frame in klikken. Als het precies op maat is zou dit perfect er in moeten passen.

Als laatste moeten we het frame op de onder-behuizing vast lijmen. Ze moeten gelijk staan boven de cirkel van de onder-behuizing en het gaatje van het frame.

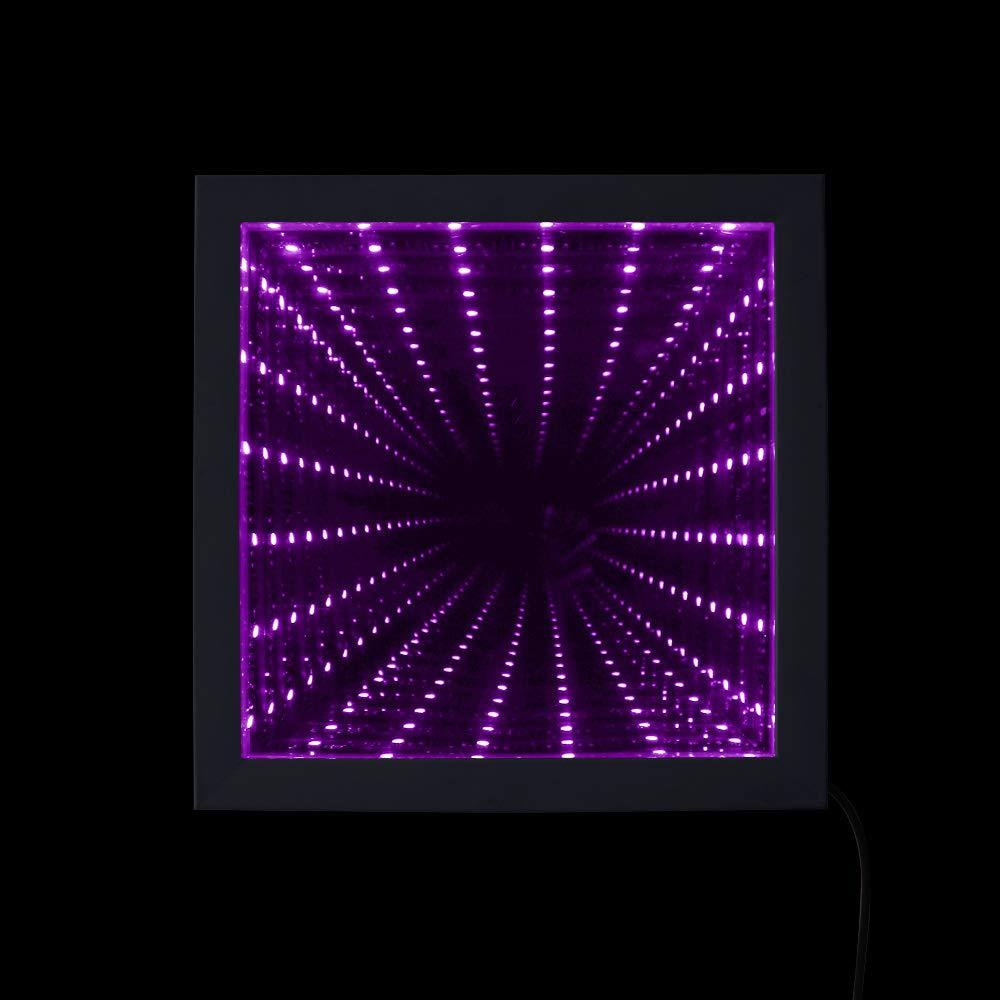

Als alles bij elkaar zit hoort het er zo uit te zien.
