IKKO Intelligent Flowerpot - Maceta Inteligente

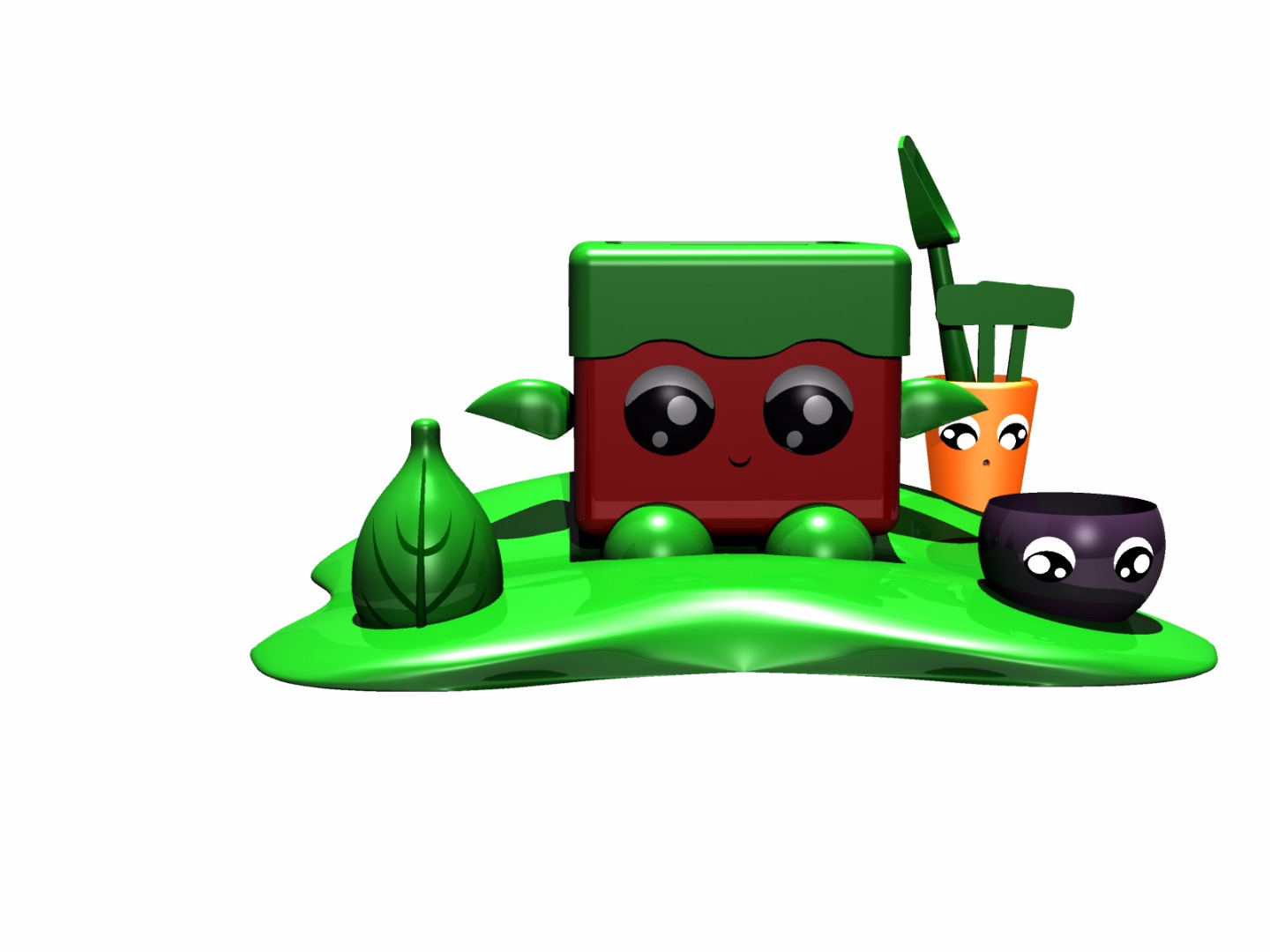

Ikko es un juguete, que diseñe con la finalidad de involucrar a los niños en el crecimiento de las hortalizas. Una pequeña maceta inteligente, que se mueve según las necesidades de la planta. Realice un kit completo, sin embargo, y en este instructable mostrare como elaborar el juguete principal, que es el que cuenta con movimiento.

Espero que les guste!

Ikko is a toy, to design in order to involve children in growing vegetables. A clever little pot , which moves according to the needs of the plant. Perform a complete kit , however, and in this instructable show you how to prepare the main toy , which is the one with movement.
I hope you like!

- Servomotor

-Fuente de 12 volts

- Protoboard o tabla de circuito

-Cable para proto

-2 muñecos solares

- Un engrane o un circulo plástico de 4cm de diámetro

- Lamina plástica de 1mm de espesor

-Tornillos pequeños

- Pegamento epoxico

-Plastilina epoxica (kola-loca) azul

- 2 interruptores de paso (los saque de un lector de CDs de computadora)

-2 Compuertas lógicas HD74LS08P

-1 ULN2803APG

-4 resistencias de 100 Ohm

-2 resistencias 430 ohm

-2 transistores 2222

Para la estructura

-Impresora 3D

-Pinturas en aerosol

Bueno para fines prácticos:

1. Impresión 3D: Para los afortunados que tienen una impresora 3D o que tienen acceso a mandarlo hacer, esta es la forma mas sencilla, les adjunte el documento básico elaborado en Rhinoceros un programa donde realizo la mayoría de mis proyectos, ustedes pueden modificar arreglar o quitar lo que necesiten. Le dan clic en guardar, seleccionan el formato que sea compatible con la impresora y listo a imprimir la estructura.

Pintamos y decoramos a nuestro gusto.

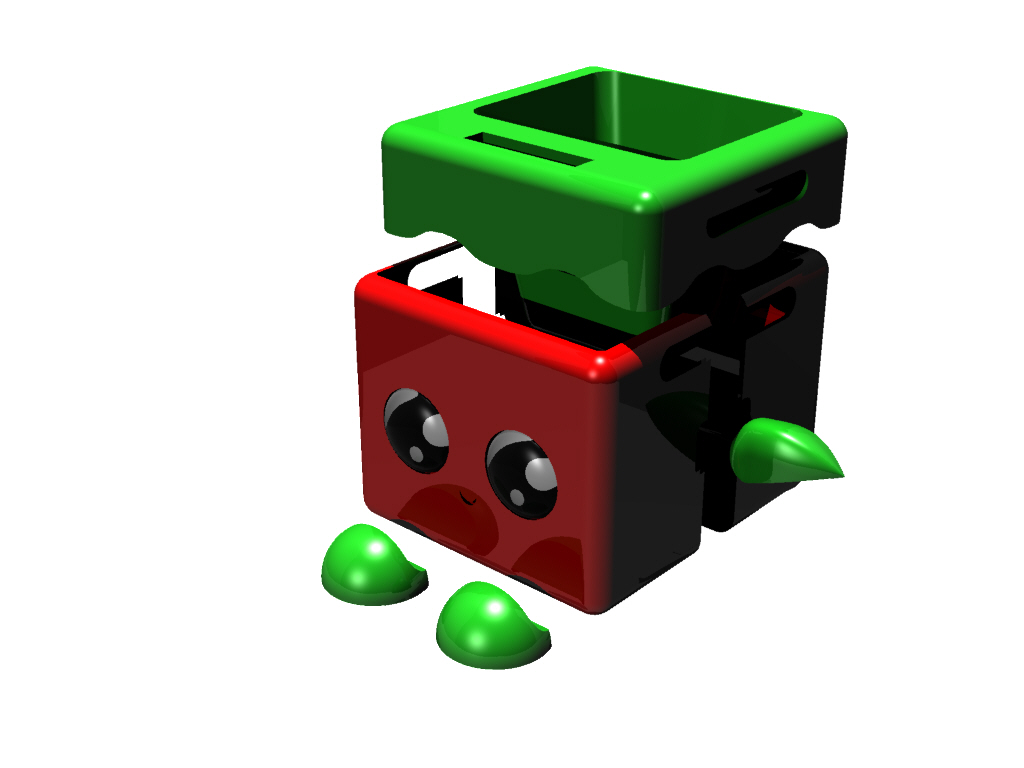

Ikko esta compuesto por varias piezas como se muestra en la imagen 3, una vez impreso colocaremos el circuito que mostrare en el siguiente paso.

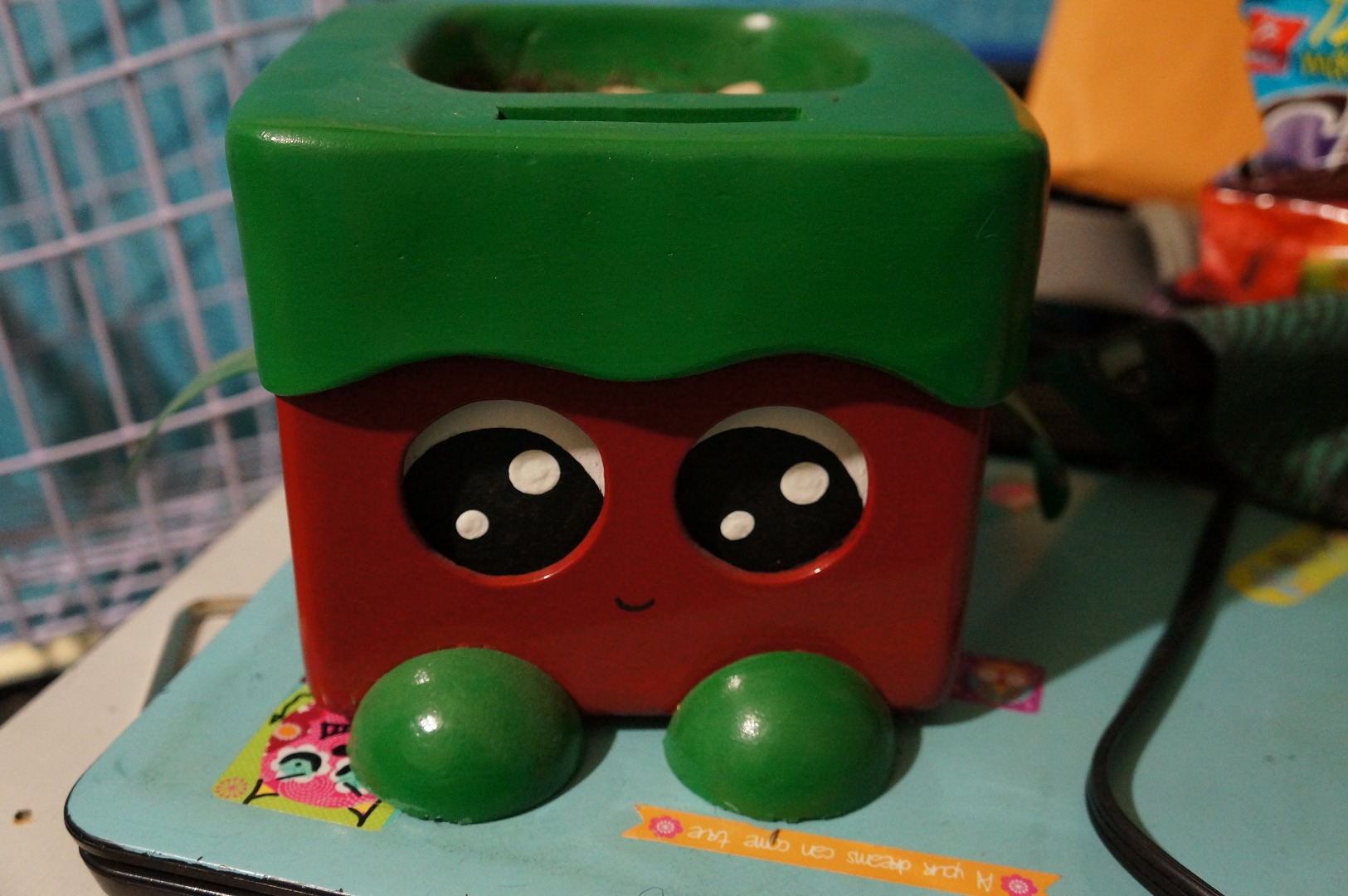

Resultado en la fotografía 4.

Good for practical purposes:

1. 3D Printing: For those lucky enough to have a 3D or have access to send to printer, this is the easiest way attach them in the basic document prepared Rhinoceros a program where I do most of my projects, you can change fix or remove what you need. They give click save, select the format that is compatible with your printer ready to print the structure.

We paint and decorate to your liking.

Ikko is composed of several parts as shown in Figure 3, once printed circuit will place the show in the next step.

Result in photo 4.

Ya tenemos la estructura!

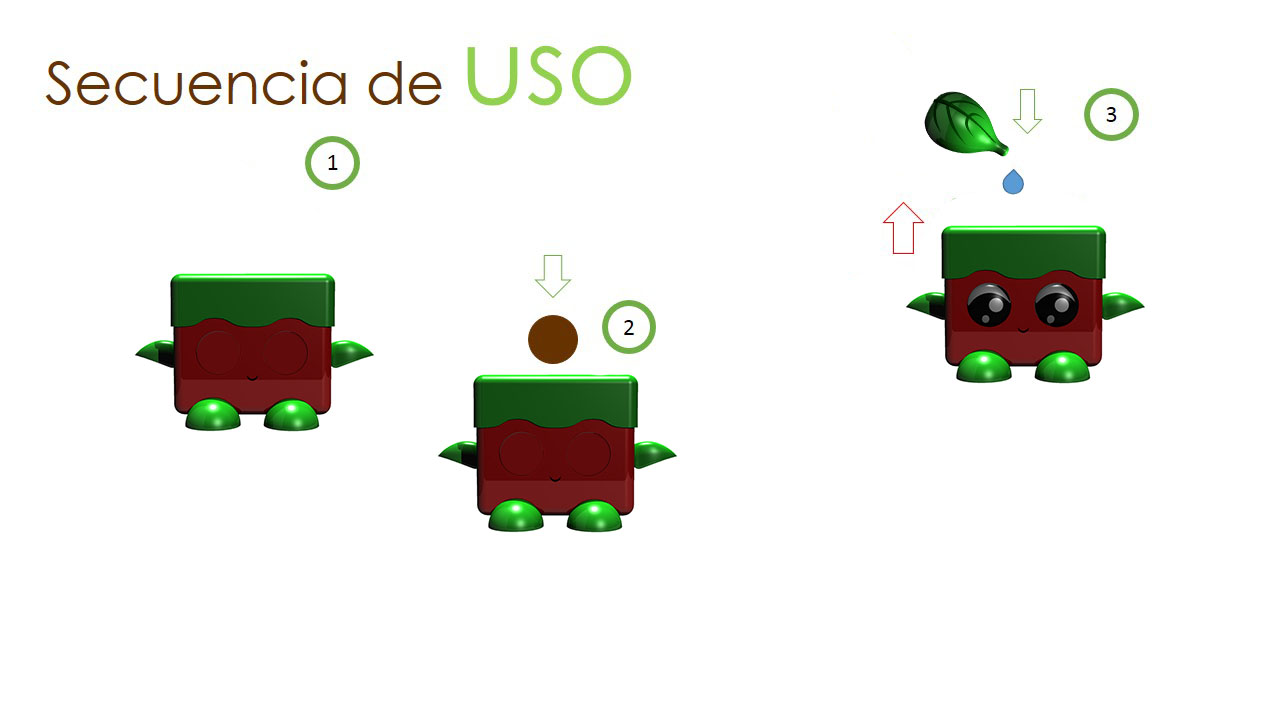

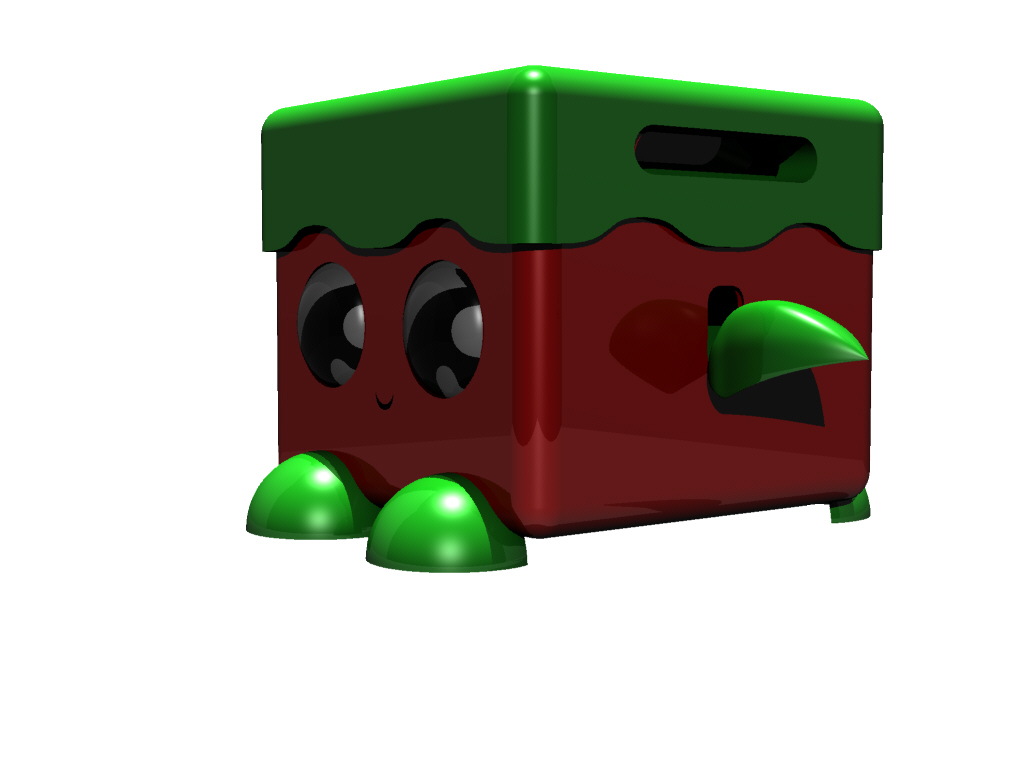

La función de IKKO es la que muestro en las primeras 2 imágenes, al agregar agua ikko abre los ojos, pero si la humedad de la tierra reduce, este cerrara sus ojos. Todo mediante un sistema de detección de humedad.

En la parte superior de IKKO colocaremos una celda solar, que alimentara el sistema de "juguetes solares" que mencionamos en los materiales, de esta forma nuestro juguete, al detectar sol comenzara a mover sus hojas.

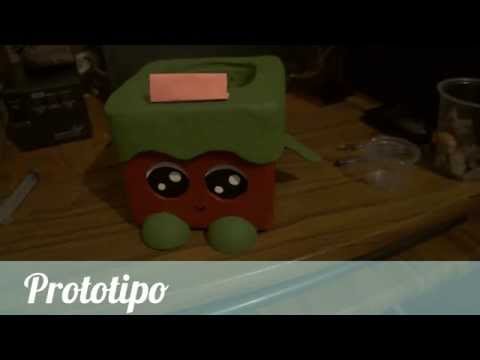

Les colgare un vídeo para ver el funcionamiento.

We have the structure!

IKKO function is to show in the first 2 images, adding water ikko open your eyes, but if the soil moisture decreases, this close his eyes. All by a moisture sensing system.

On top of IKKO place a solar cell, which feed the system "solar toys" are mentioned in the materials, thus our toy, to detect sun began to move their leaves.

They will hang a video for operation.

Parpados

Ubiquemos la parte frontal de ikko, donde se localizan las perforaciones de los ojos, detrás de ellas colocaremos los parpados y detrás de los parpados pondremos los ojos.

Los parpados los realizaremos con la lamina de plástico, mediremos que sea del ancho de nuestro juguete, quedando casi justa, así se podrá deslizar sin problemas.

En el centro de la lamina realizaremos una perforación, para colocar un tornillito y un plástico que usaremos como biela, en el extremo opuesto colocaremos otro tornillo que fijaremos al circulo de plástico, que fijaremos al motor, como se muestra en la imagen 1.

OJO: yo utilice un engrane que encontré en casa, pero no tiene ninguna función como engrane, solo necesitamos que sea algo que gire.

Hojas

Este proceso no es nada complejo, desarmaremos 2 juguetes solares, como la plantita que se muestra en la imagen, el panel solar lo colocaremos en la parte superior de IKKO, el embobinado debajo del contra peso de la hoja, y debajo del contra peso de la hoja el imán. como se muestra en el dibujo de la imagen 3.

Montemos cada cosa en su lugar, podemos fijar las piezas con un poco de plastilina epoxica.

Eyelids

Let's place the front of ikko where the eye holes are located behind them post the eyelids and the eyelids will get behind the eyes.

Eyelids will make with the plastic film, it will measure the width of our toy, leaving nearly just as well be able to slide smoothly.

In the center of the sheet we will make a hole to place a small screw and a plastic that will be used as connecting rod, on the opposite end will place another screw that will fix the plastic circle that will fix the engine, as shown in picture 1.

EYE: I use a gear that I found at home, but has no function as a gear, we just need to be something that turn.

Leaves

This process is not complex, disarm 2 solar toys, like the plant that is shown in the picture, we will place the solar panel on top of IKKO, below the winding against leaf weight, and under the counter weight magnet sheet. as it is shown in the drawing image 3.

Ride everything in place, we can fix the pieces with some epoxy clay.

Con plastilina epoxica colocaremos los interruptores de paso, uno en la parte superior de IKKO en el punto máximo donde abre el parpado, mientras que el otro lo colocaremos en el punto máximo donde cierra sus parpados, de esta forma al accionarse el motor los parpados subirán y al tocar el interruptor el motor se apagara y viceversa.

Dentro del contenedor donde colocaremos la tierra, colocaremos 2 terminares, distanciadas entre si de 1 a 2 cm. Estas serán nuestro detector de humedad.

NOTA: Para los que dominan Arduino, no tendrán mayor complicación, todo se realizara a partir de programación, un servo y un detector de humedad, nada difícil.

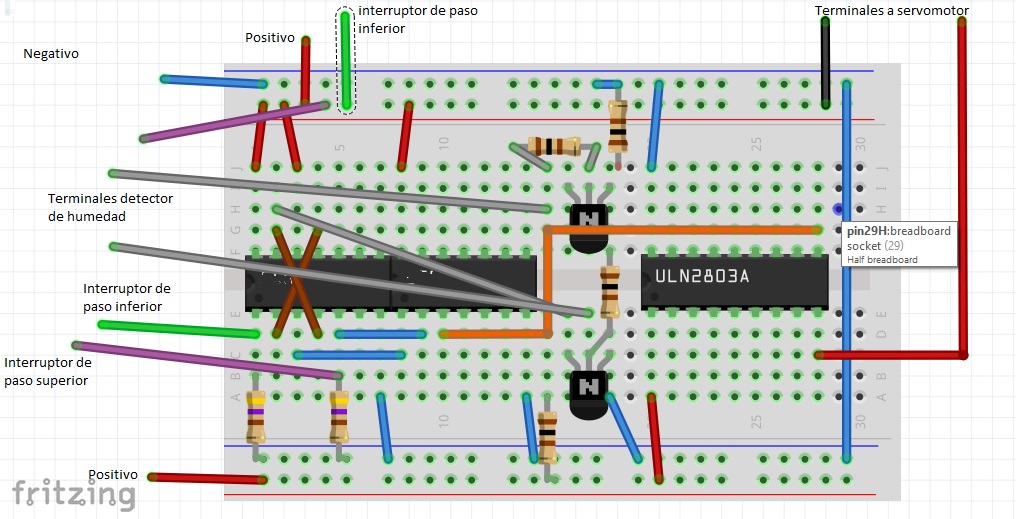

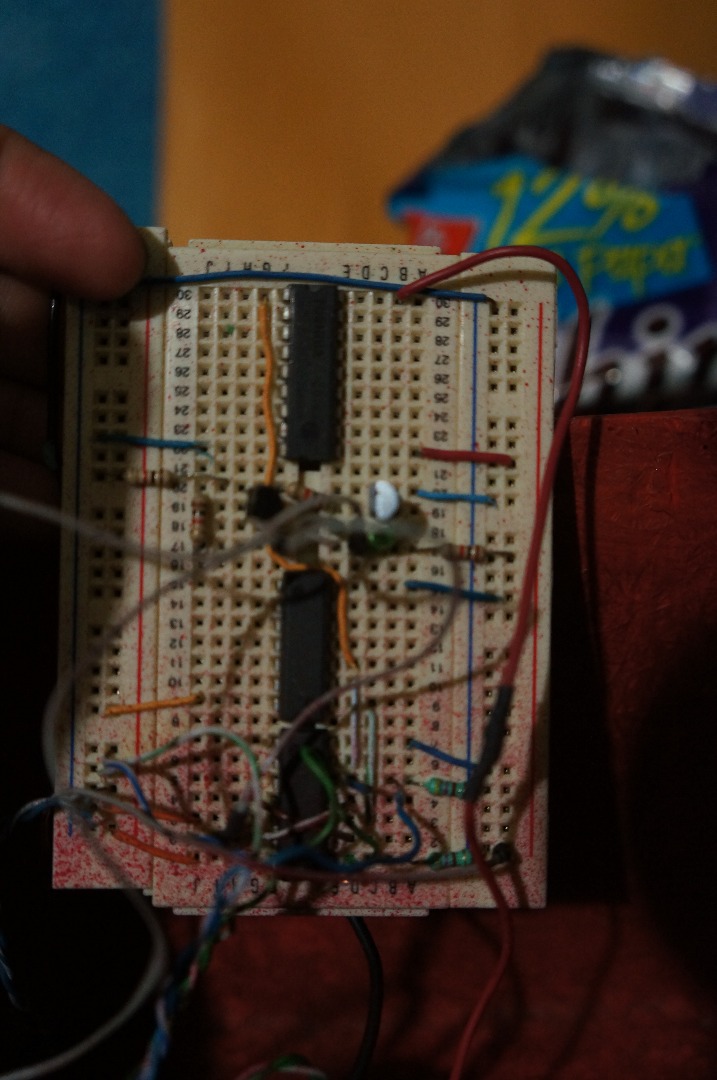

Pero para los que les gusta la vieja escuela, les compartiré el diagrama un poco mas claro, pero básicamente quedara montado de esta forma en el proto "un poco confuso".

Todo esto lo colocaremos dentro de nuestro juguete y cerramos.

Recuerden colocar la alimentación de 12volts (o un cargador viejo de celular por ejemplo o baterías recargables).

____________________________________________________________________________________

With epoxy clay switches step will place one on top of IKKO at the peak where he opened the lid, while the other place it in the peak where you close your eyelids, thus the engine operated eyelids rise and to touch the switch engine will stop and vice versa.

Inside the container which will place the ground, place 2 terminares, each spaced 1 to 2 cm. These are our humidity detector.

NOTE: For those who dominate Arduino, will not have any problems, everything will take place from programming, a servo and a humidity detector, nothing difficult.

But for those who like the old school, I will share a little lighter the diagram, but basically stay mounted in this way in the proto "a little confusing".

All this will place within our toy and close.

Remember to place the 12v power (or an old cell phone charger or rechargeable batteries for example)

Por ultimo lo encenderemos, y sembraremos en el. Al regar nuestra planta deberá despertar.

Ya que si queremos ponerle un plus podemos realizar el manual de uso :D

Finally it will light, and planted in it. When watering, our plant must awaken.
Because if we put a plus we can make the guide: D
