IOT With Cellular Network With ESP32

Today we’ll discuss about the GPRS modem, or rather, the ESP32 and its use with the cellular telephone network. This is something that works very well. Using the MQTT protocol, we will then send data to the Ubidots dashboard. Use in this assembly a display for feedback of the circuit, in addition to the SIM800L and a cell phone chip. With this project, therefore, we will send temperature and humidity data through GPRS and MQTT, and visualize the data in a line chart.

In the Arduino IDE, go to Sketch-> Include Library-> Manage Libraries ...

Install SimpleDHT

In the Arduino IDE, go to Sketch-> Include Library-> Manage Libraries ...

Install PubSubClient

In the Arduino IDE, go to Sketch-> Include Library-> Manage Libraries ...

Install TinyGSM

In the Arduino IDE, go to Sketch-> Include Library-> Manage Libraries ...

Install TFT_eSPI

Change the display pins in the lib folder.

The pinning is in the User_Setup.h file in

C: \ Users \ \ Documents \ Arduino \ libraries \ TFT_eSPI

Change these defaults to the following values in the image.

Log in to Ubidots with your account and click on Devices

Click the "+" button in the upper right corner

Click Blank

Enter the device name. Note the "device label," as this will be used in the "topic" that we will use in .ino

In the list of devices, the device you just created will appear. Click on it.

On the screen that appears, click on "Add Variable." A popup will appear. Click on "Raw."

Click the text box, and enter the name of the property.

It has to be exactly what we will send in the json of the .ino. Repeat this for the other property.

Go back to the dashboard by clicking on the Ubidots logo.

In the dashboard, click on "Add new Widget"

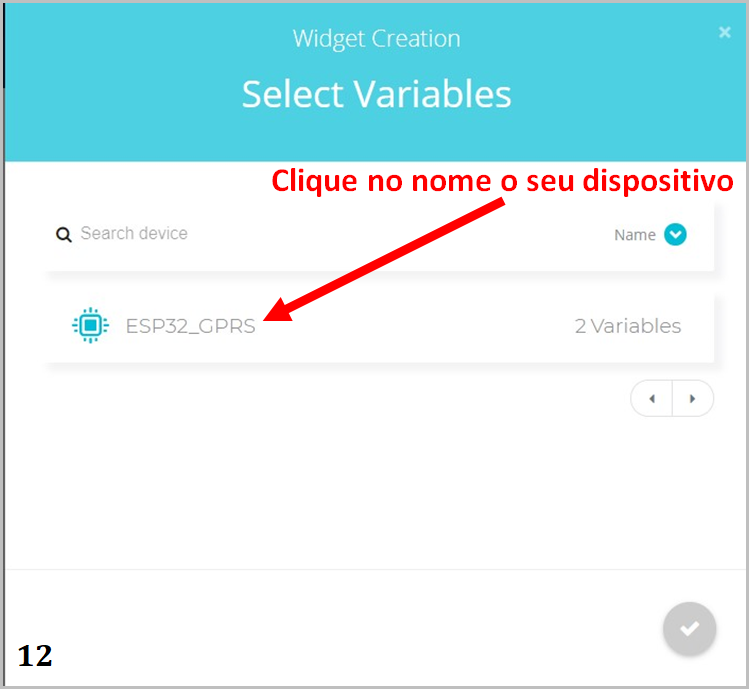

In the list of Widgets, choose "Double axis"

#define TINY_GSM_MODEM_SIM800 //Tipo de modem que estamos usando
#include <TinyGsmClient.h>
#include <PubSubClient.h>
#include <SimpleDHT.h>
#include <TFT_sSPI.h>
#include <SPI.h>

//Token de usuário que pegamos no Ubidots
#define TOKEN "BBFF-abcdefghijklmnopqrstuvwxyz0123"

//Tópico onde vamos postar os dados de temperatura e umidade (esp32_gprs é o nome do dispositivo no Ubidots)
#define TOPIC "/v1.6/devices/esp32_gprs"

//id do dispositivo que pegamos no painel do Ubidots
#define DEVICE_ID "5c01234567890abc12345678"

//URL do MQTT Server
#define MQTT_SERVER "mqtt://things.ubidots.com"

//Porta padrão do MQTT
#define MQTT_PORT 1883

//Pino onde está o DHT22
#define DHT_PIN 27

//Pinagem em User_Setup.h na pasta da biblioteca
TFT_eSPI display = TFT_eSPI();

//Intervalo entre os envios e refresh da tela
#define INTERVAL 10000

//Canal serial que vamos usar para comunicarmos com o modem. Utilize sempre 1
HardwareSerial SerialGSM(1);
TinyGsm modemGSM(SerialGSM);
TinyGsmClient gsmClient(modemGSM);

//Cliente MQTT, passamos a url do server, a porta
//e o cliente GSM
PubSubClient client(MQTT_SERVER, MQTT_PORT, gsmClient);

//Tempo em que o último envio/refresh foi feito
uint32_t lastTime = 0;

float humidity; //Variável onde iremos armazenar o valor da umidade
float temperature; //Variável onde iremos armazenar o valor da temperatura

SimpleDHT22 dht; //Objeto que realizará a leitura da umidade e temperatura

void setup()
{
  Serial.begin(115200);
  setupDisplay(); //Inicializa e configura o display
  setupGSM(); //Inicializa e configura o modem GSM
  connectMQTTServer(); //Conectamos ao mqtt server

  //Espera 2 segundos e limpamos o display
  delay(2000);
  display.fillScreen(TFT_BLUE);
  display.setCursor(0, 0);
}

void setupDisplay()
{
  display.init();
  display.setRotation(1);
  display.fillScreen(TFT_BLUE); //Limpa o display com a cor azul
  display.setTextColor(TFT_WHITE, TFT_BLUE); //Coloca o texto como branco com fundo azul
  display.setTextWrap(true, true);//Ativa quebra de linha
  display.setTextSize(1);
  display.setCursor(0, 0, 2); //Posicção x, y e fonte do texto
  display.println("Setup Display Complete");
}

void setupGSM()
{
  display.println("Setup GSM...");
  //Inicializamos a serial onde está o modem
  SerialGSM.begin(9600, SERIAL_8N1, 4, 2, false);
  delay(3000);

  //Mostra informação sobre o modem
  Serial.println(modemGSM.getModemInfo());

  //Inicializa o modem
  if (!modemGSM.restart())
  {
    display.println("Restarting GSM Modem failed");
    delay(10000);
    ESP.restart();
    return;
  }

  //Espera pela rede
  if (!modemGSM.waitForNetwork())
  {
    display.println("Failed to connect to network");
    delay(10000);
    ESP.restart();
    return;
  }

  //Conecta à rede gprs (APN, usuário, senha)
  if (!modemGSM.gprsConnect("", "", "")) {
    display.println("GPRS Connection Failed");
    delay(10000);
    ESP.restart();
    return;
  }

  display.println("Setup GSM Success");
}

void connectMQTTServer() {
  display.println("Connecting to MQTT Server...");
  //Se conecta ao device que definimos
  if (client.connect(DEVICE_ID, TOKEN, "")) {
    //Se a conexão foi bem sucedida
    display.println("Connected");
  } else {
    //Se ocorreu algum erro
    display.print("error = ");
    display.println(client.state());
    delay(10000);
    ESP.restart();
  }
}

void loop()
{
  //Faz a leitura da umidade e temperatura
  readDHT();

  //Se desconectou do server MQTT
  if(!client.connected())
  {
    //Mandamos conectar
    connectMQTTServer();
  }

   //Tempo decorrido desde o boot em milissegundos
  unsigned long now = millis();

  //Se passou o intervalo de envio
  if(now - lastTime > INTERVAL)
  {
    //Publicamos para o server mqtt
    publishMQTT();
    //Mostramos os dados no display
    showDataOnDisplay();
    //Atualizamos o tempo em que foi feito o último envio
    lastTime = now;
  }
}

void readDHT()
{
  float t, h;
  //Faz a leitura da umidade e temperatura e apenas atualiza as variáveis se foi bem sucedido
  if (dht.read2(DHT_PIN, &t, &h, NULL) == SimpleDHTErrSuccess)
  {
    temperature = t;
    humidity = h;
  }
}

void publishMQTT()
{
  //Cria o json que iremos enviar para o server MQTT
  String msg = createJsonString();
  Serial.print("Publish message: ");
  Serial.println(msg);
  //Publicamos no tópico
  int status = client.publish(TOPIC, msg.c_str());
  Serial.println("Status: " + String(status));//Status 1 se sucesso ou 0 se deu erro
}

String createJsonString()
{
  String data = "{";
    if(!isnan(humidity) && !isnan(temperature))
    {
      data+="\"humidity\":";
      data+=String(humidity, 2);
      data+=",";
      data+="\"temperature\":";
      data+=String(temperature, 2);
    }
  data+="}";
  return data;
}

void showDataOnDisplay()
{
  //Reseta a posição do cursor e mostra umidade e temperatura lidas
  display.setCursor(0, 0, 2);
  display.println("Humidity: " + String(humidity, 2));
  display.println("Temperature: " + String(temperature, 2));
}

Download the files

INO

PDF
