Como Hacer Un Vumetro

Este instructable trata de como hacer un vumetro con 30 LEDs

Para hacer un vumetro vamos a tratar de conseguir los siguientes componentes que son :

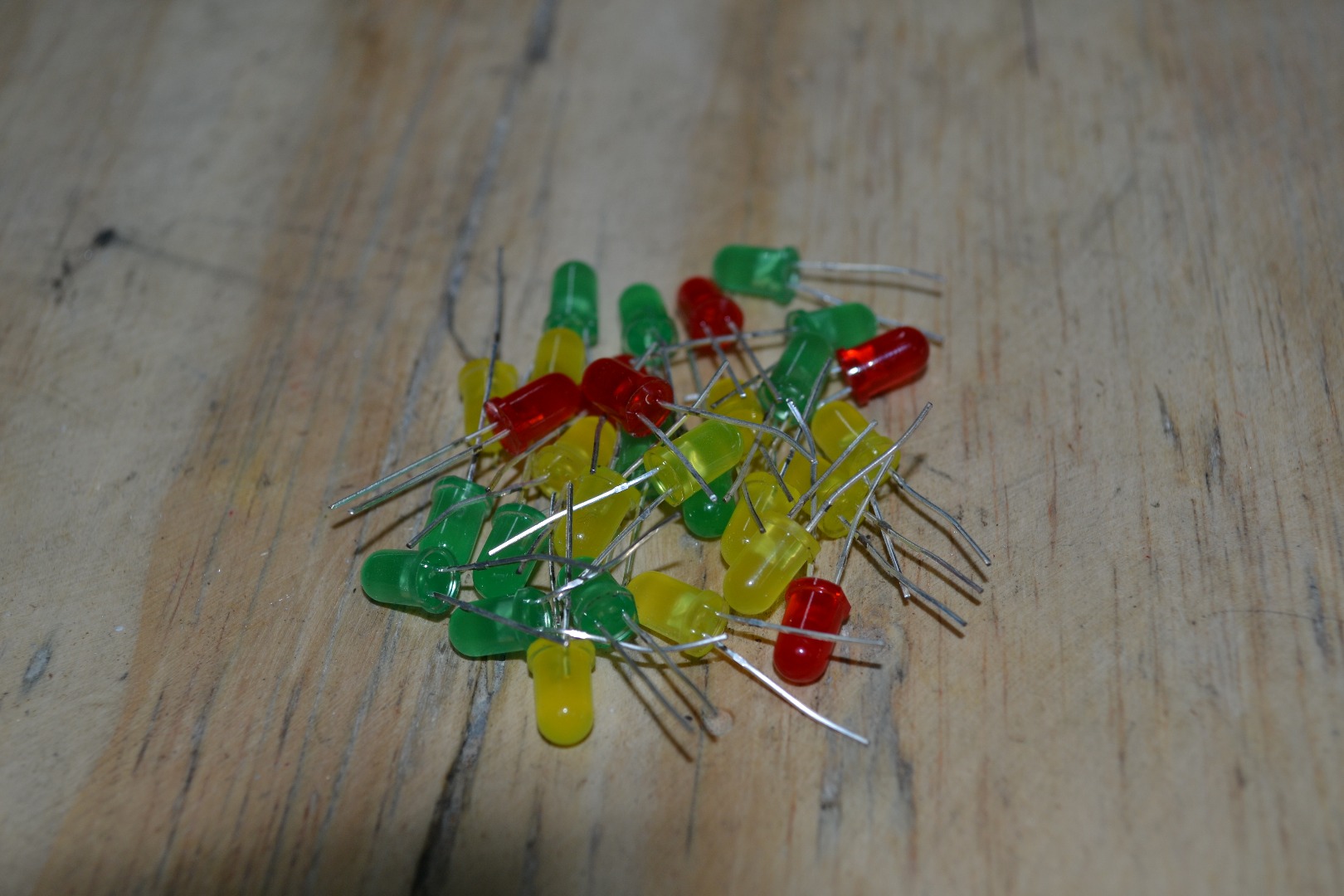

30 LED (12 verdes, 12 amarillos, 6 rojos).

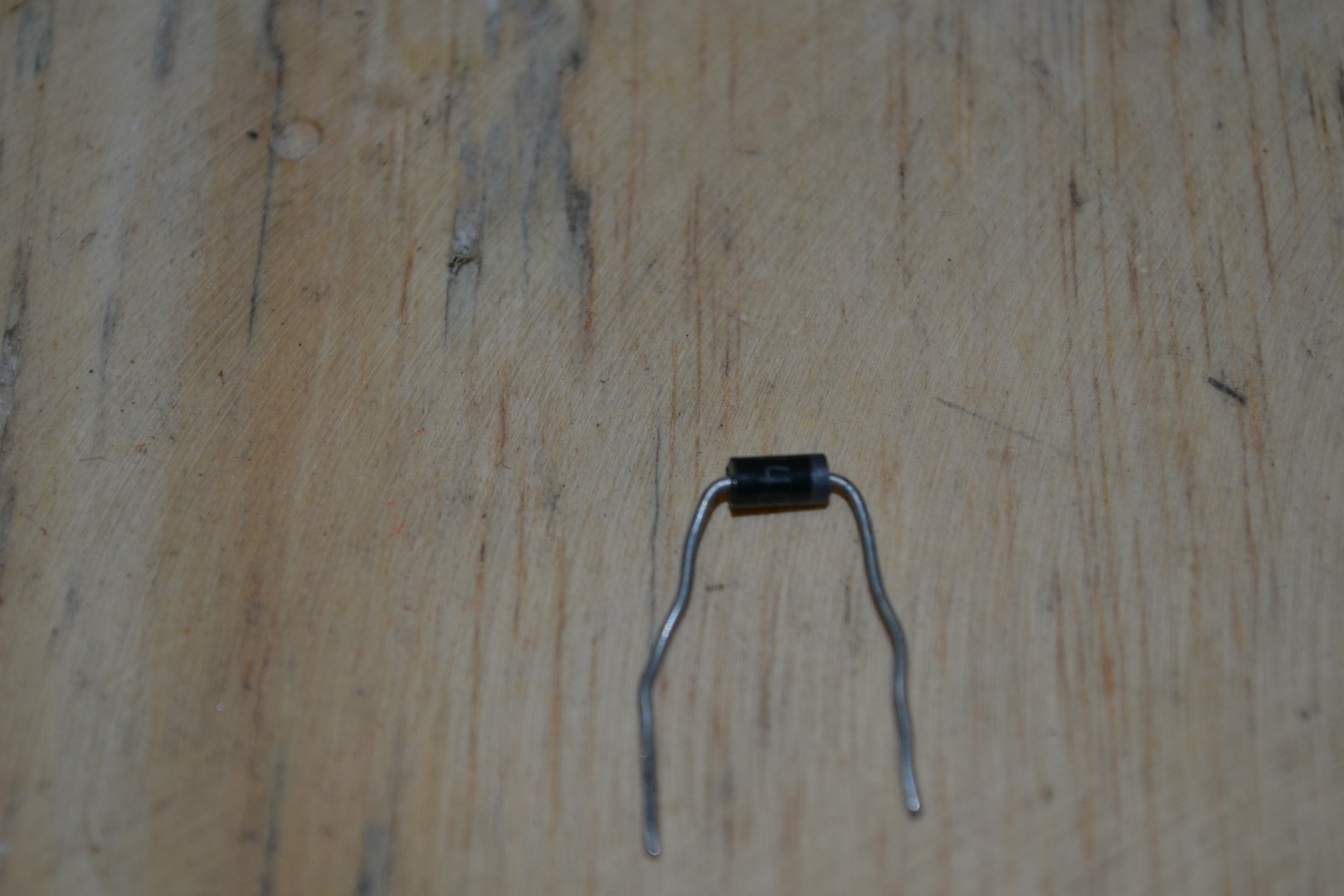

1. diodo Schottky. (puede ser cualquiera de la serie 58xx ,5817, 5819,5820,5824,...)

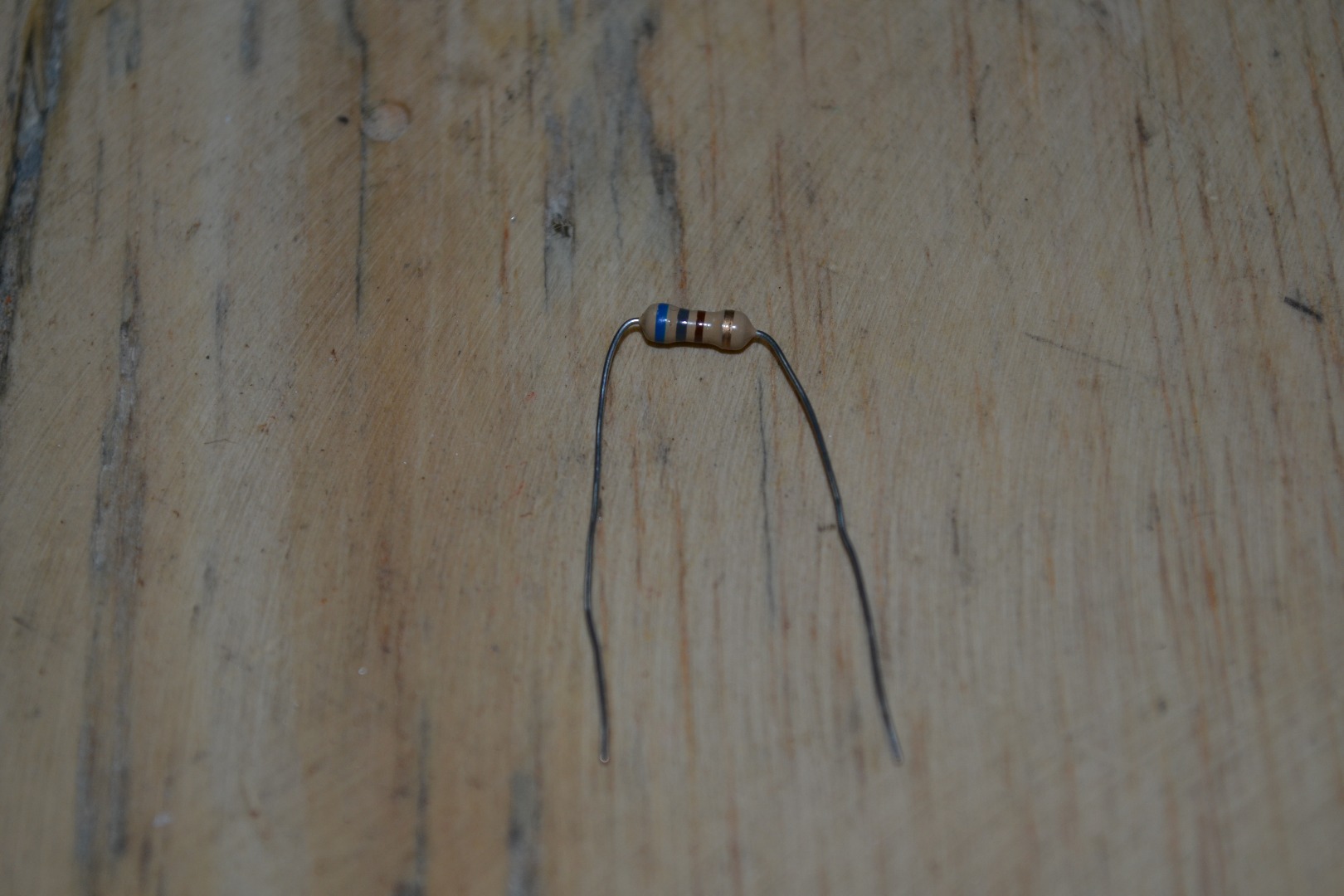

1. resistencia de 680 ohm.

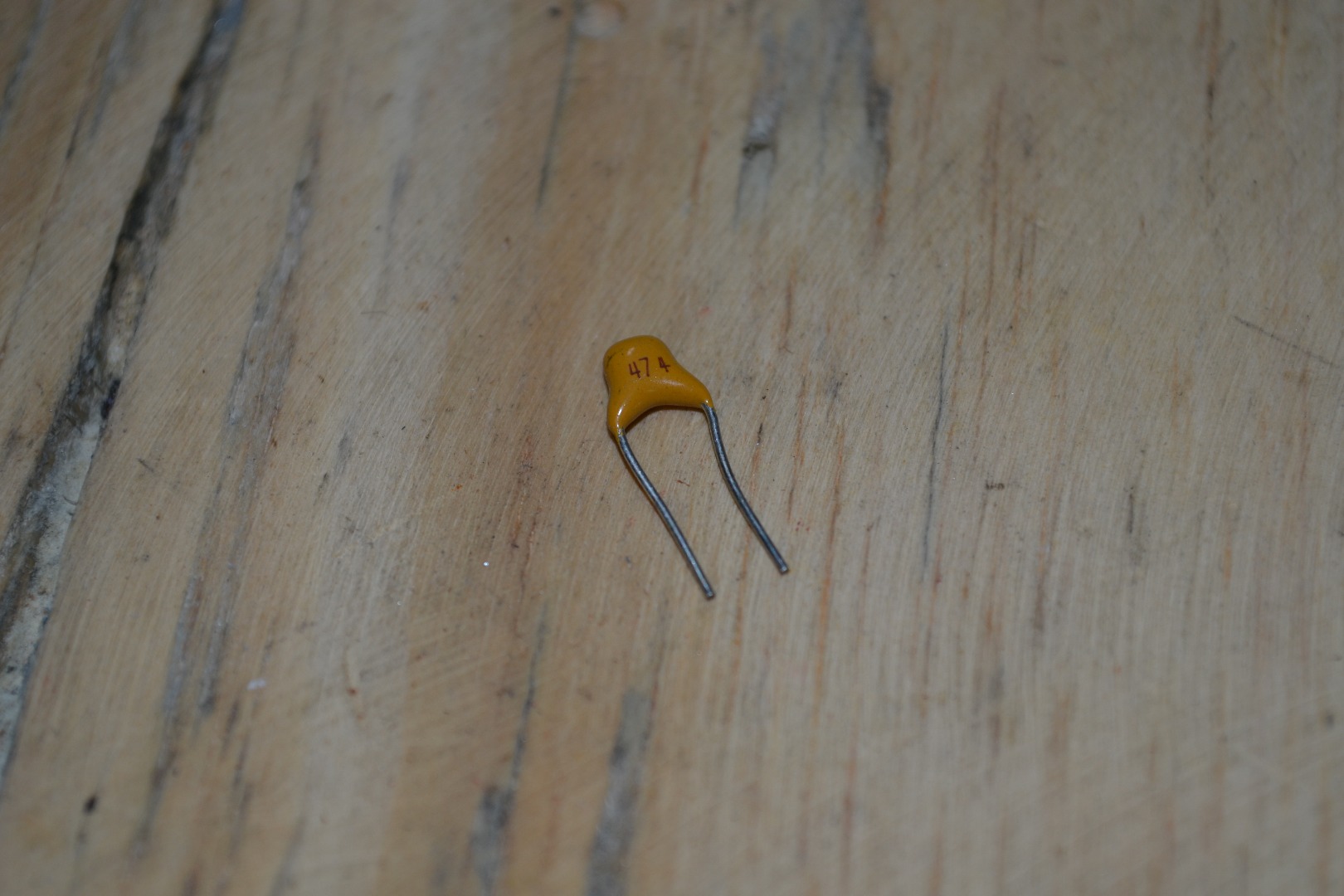

1. capacitor ceramico de 0.47 uf

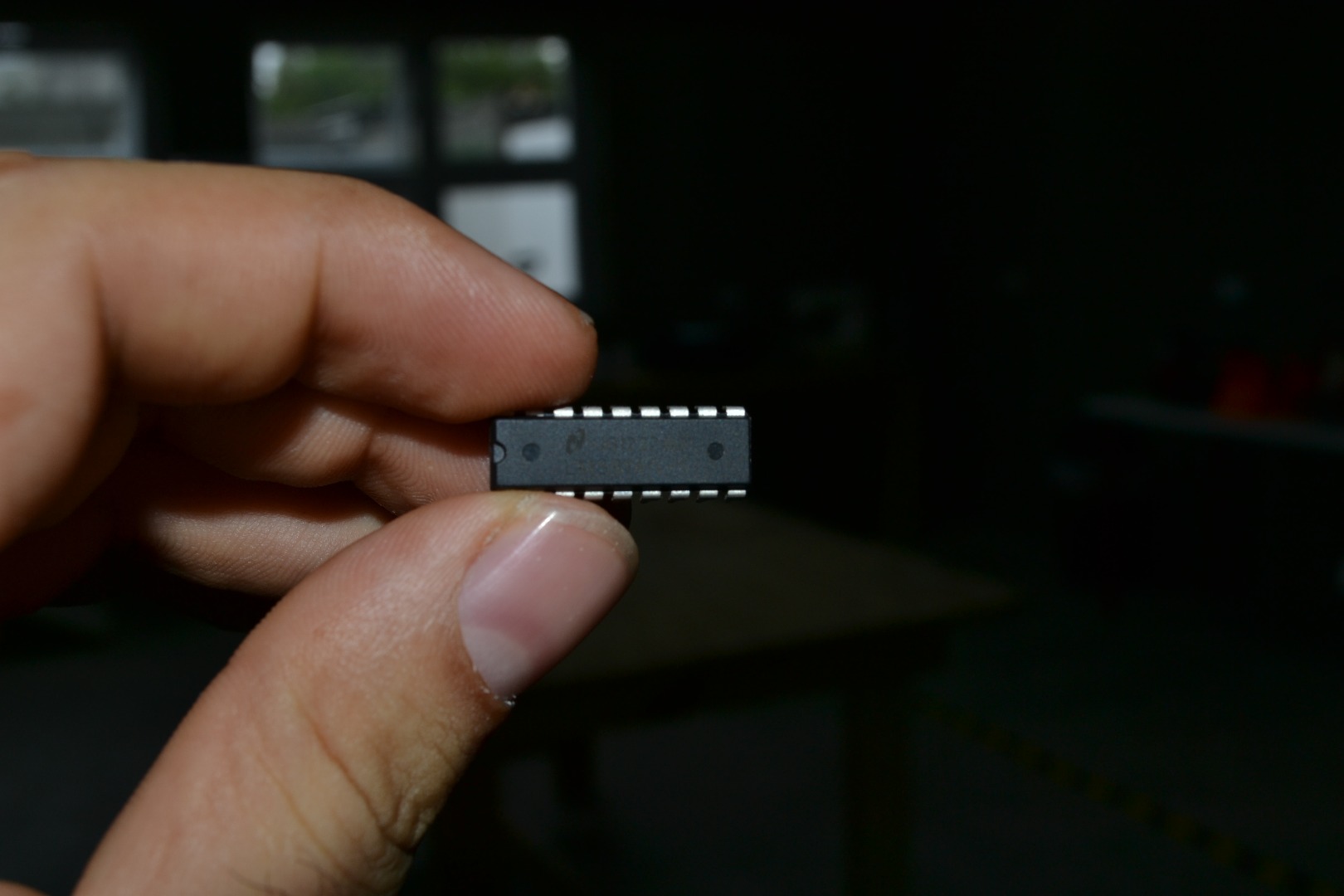

1. LM3915(puede ser también LM3914 o LM3916).

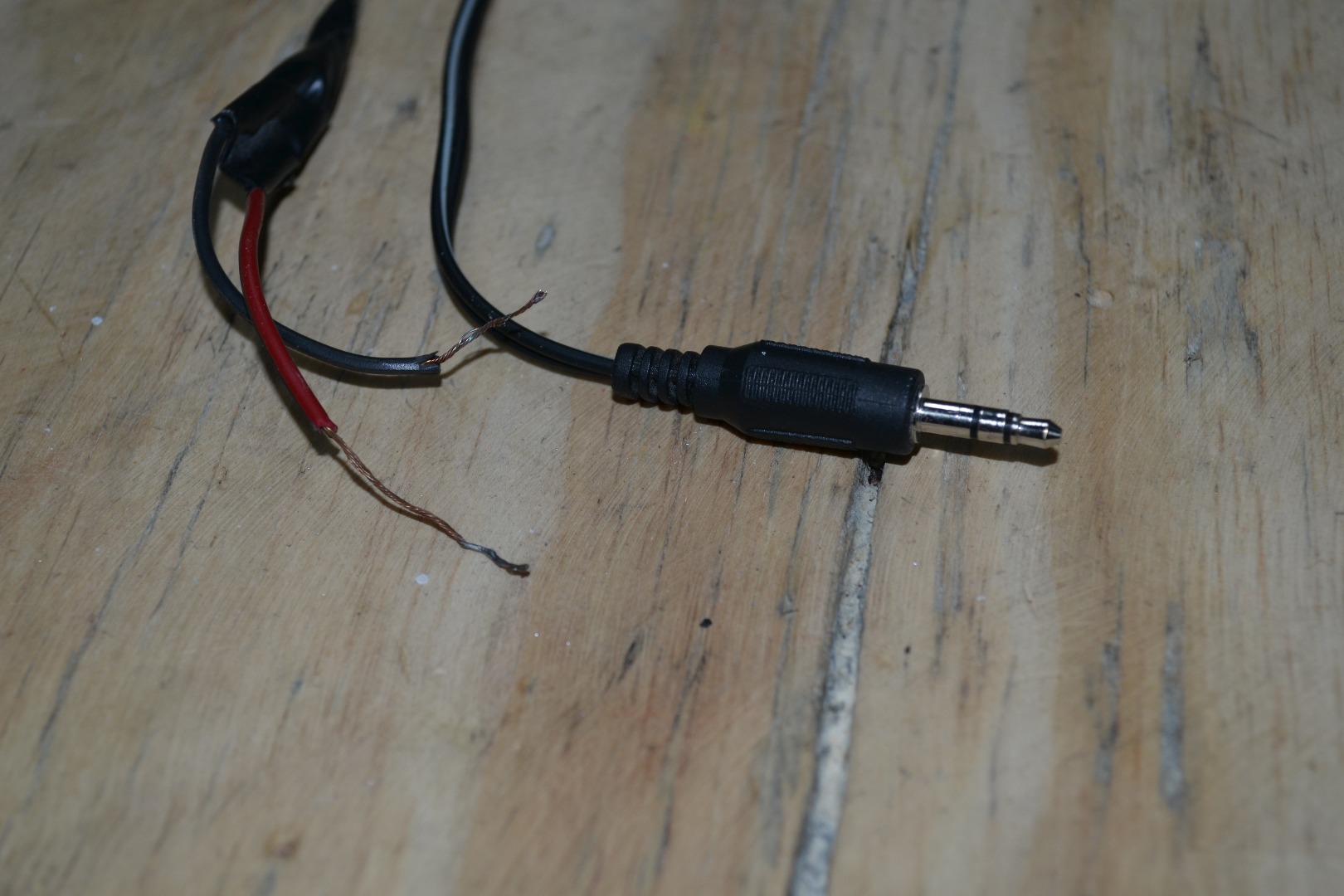

1. cable de audio de 3.5mm.

2. protoboards o breadboards.

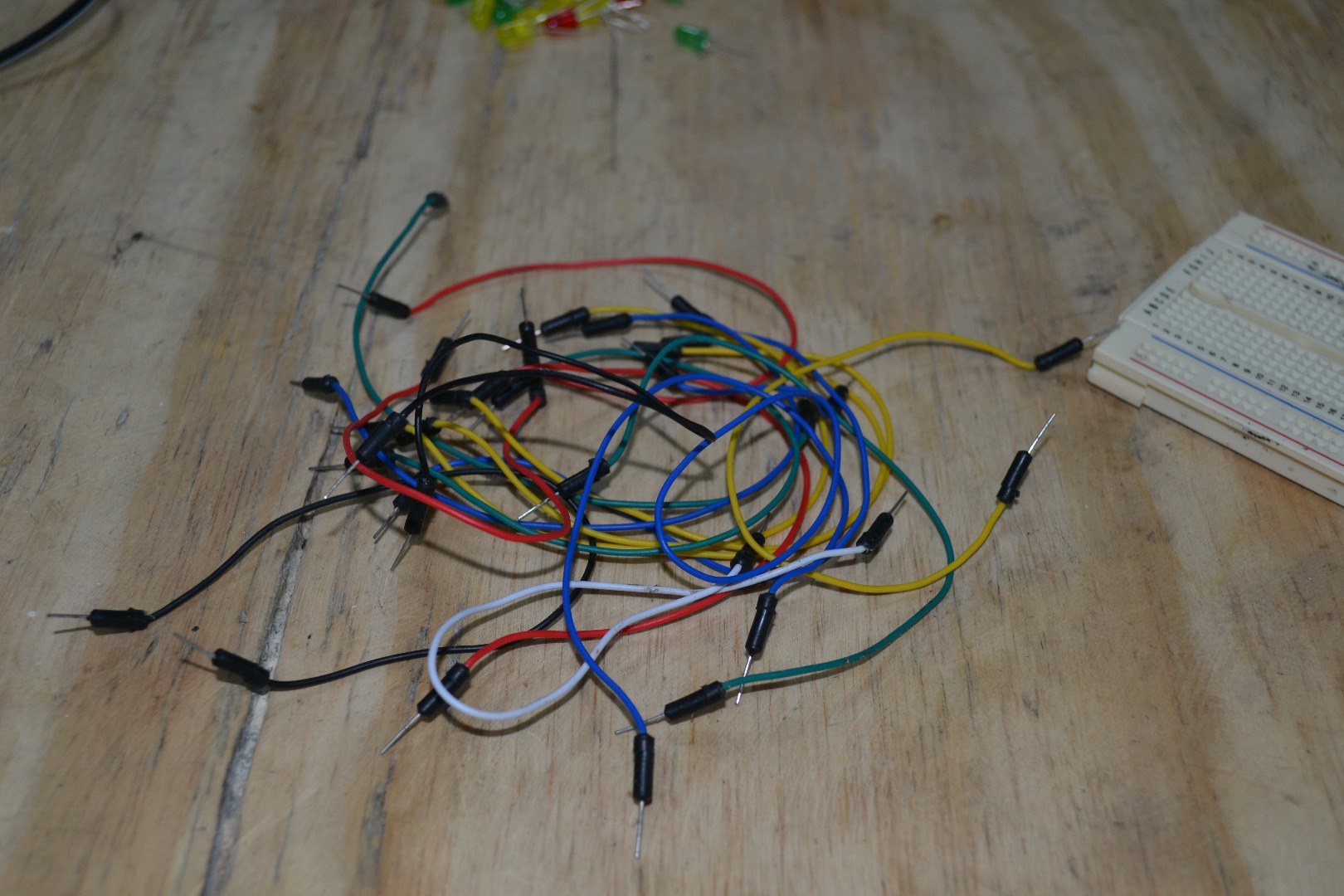

Varios jumpers.

1. resistencia de 100k ohm.

para hacer el circuito usaremos la protoboard y pondremos el LM3914(15,16) en el centro del protoboard, luego tomaremos 10 jumper y los pondremos en la pata 1 y en las patas 9,10,11,12,13,14,15,16,17,18. Después pondremos los los jumper que irán al negativo que serán los de las patas 2,4,8. luego de hacer esto conectaremos los positivos que son los de los pines 3,9. Despues haremos un puente entre las patas 6 y 7 y en la 7 pondremos una resistencia que va al negativo. Cuando hagamos todo esto haremos la entrada de audio que irá en la pata 5, la entrada consiste de en la conexión del ánodo del diodo al la resistencia y al capacitor cerámico y estos tres irán al negativo y el cátodo irá al positivo de la entrada del jack 3.5mm y el negativo del mismo irá al negativo del circuito.

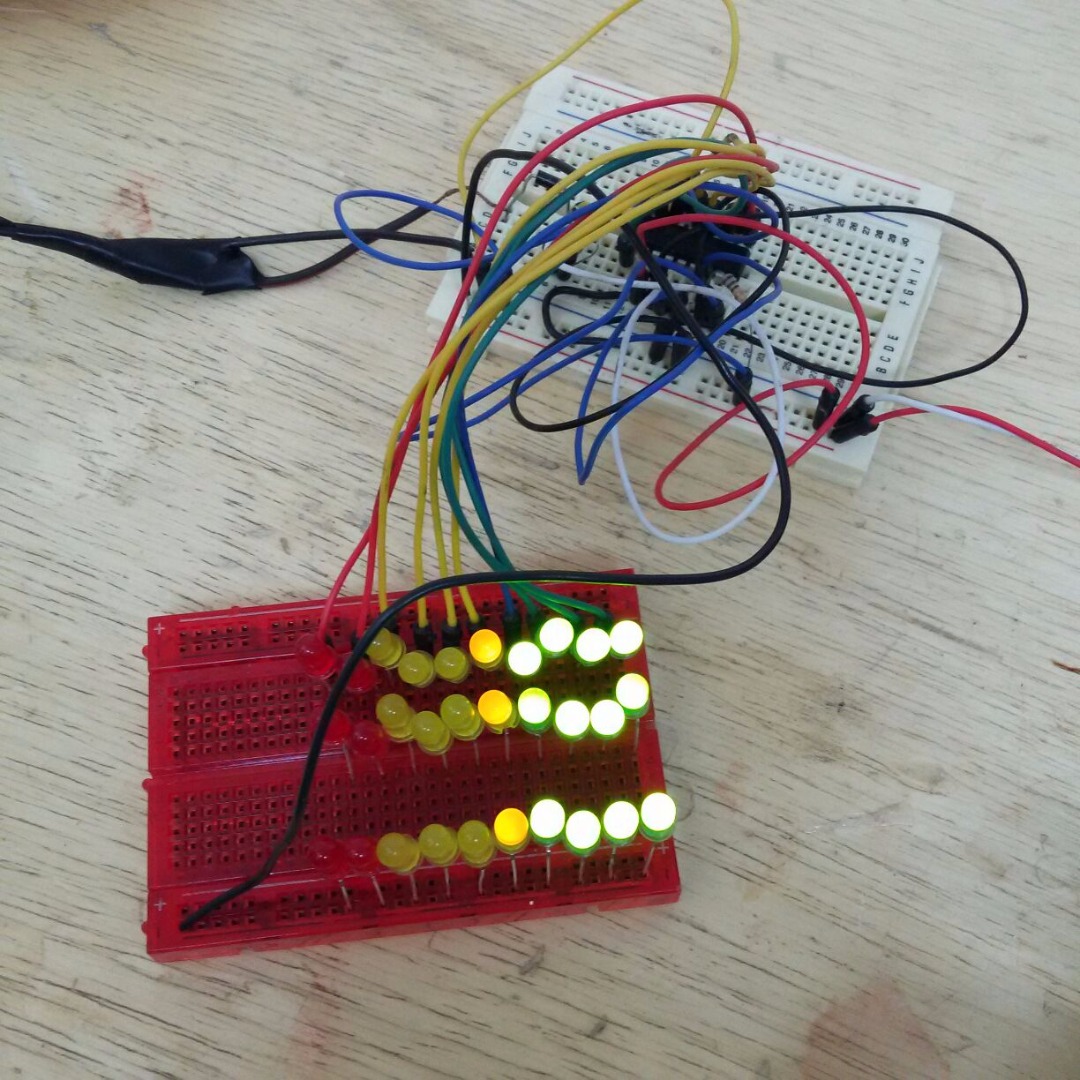

Hacer 4 líneas de 3 led verdes en serie =12 led verdes.

y hacer lo mismo con los amarillos = 12 led amarillos.

y con los rojos hacer 2 líneas de 3 led en serie =6 led rojos.
