How to Control a Servo Motor From Pc With GUI

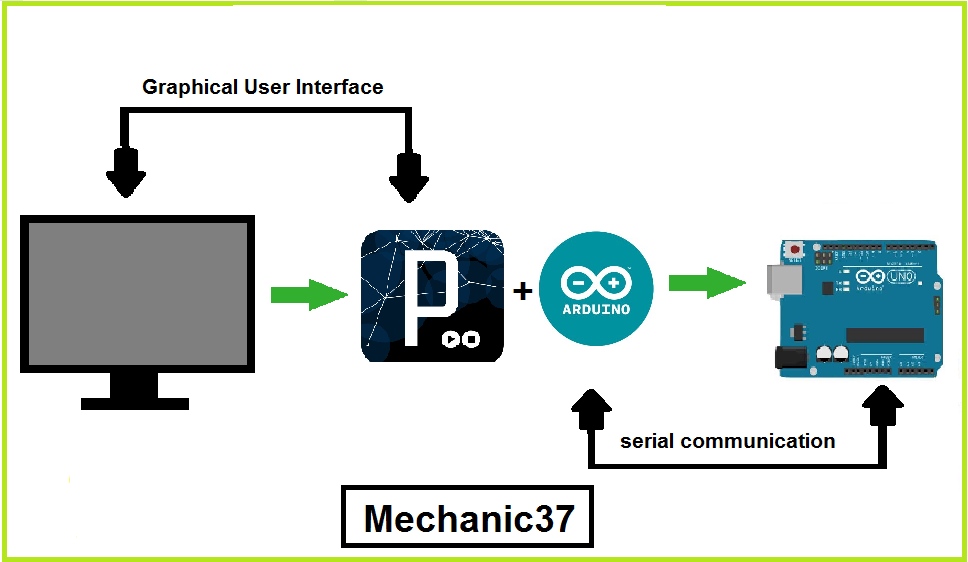

अपनी Servo motor को pc से Graphical user interface(GUI) के through control करने के लिए में अपनी पहली Instructable Share कर रहा हूँ myblog-www.mechanic37.com पर आप ऐसे बहुत से project देख सकते है इस instructable read करें जिसके द्वारा आप अपने pc से servo motor control कर सकेंगे जिसका use आप home Automation के लिए कर सकते है और CNC Machine बनाने के लिए भी कर सकते है और अपने robot को भी अपने computer से control कर सकते है क्यूंकि robot में servo motor का use होता है

ओम का नियम

हमे इन चीजों की जरूरत होगी

Step-1 Material

Hardware-

1.Arduino uno(I used)

2.servo motor

3.Jumper wire (male to male)

Software-

1.Arduino 1.6.5 IDE

2.processing

Step2-Create Circuit

1.Servo motor की Brown pin को Arduino की GND pin से connect करें

2.Servo motor की Red pin को Arduino की 5v pin से connect करें

3.Servo motor की Yallow pin को Arduino की pwm pin 9 से connect करें

Visit-www.mechanic37.com

Step3- Arduino Programming

/*created by mechanic37

servo control-GUI1 www.mechanic37.com

attach servo to pwm pin 9 */

#include Servo mservo;

void setup() {

Serial.begin(9600); // Initialize Serial Communitication

mservo.attach(9); }

void loop() {

if (Serial.available() > 0) {

int data = Serial.read();

switch (data) {

case '1': //Number 1 is received

mservo.write(30);

break;

case '2' : //Number 2 is received,

mservo.write(60);

break;

case '3' : //Number 3 is received,

mservo.write(90);

break;

case '4' : //Number 4 is received,

mservo.write(180);

break;

default : break;

} } }

Result

आपने ये सभी step clear कर ली होंगी अब आप processing के program को play करें ये grafical user interface create करेगा जिसकी एक window open होगी जिस पर चार button होंगे 30degree,60degree,90degree,180degree जिसके लिए आप अपने keyboard पर A,B,C,D press कर के अपनी motor को control कर पाएंगे मेरी instructable read करने के लिए धन्यवाद मेरे blog पर जाएँ visit-
