Hornobot ElectronicTSVIFC

Hoy vamos enseñar a realizar un horno solar, como su nombre lo dice, en este caso su fin es lograr calentar determinada cantidad de agua utilizando los rayos solares. Es un horno muy eficiente que aprovecha la gran parte de los rayos solares y los concentra en el agua para calentarla, además, este horno es muy accesible a toda persona que pueda leer esto, solo se necesita lo siguiente, que casi todos tenemos en casa:

MATERIALES

-Papel aluminio 1 rollo (no lo vamos a usar todo pero mejor que sobre a que falte)
-Cartón grueso y resistente 5000mmX5000mm

-Cinta de papel

-2 maderas de 200mX330mm y 5mm de espesor. (un espesor un poco diferente no cambia mucho) (no es necesario un tipo de madera especial, estas se utilizaran solo para reforzar el soporte)

-Pegamento (sea pegamento escolar transparente, Unipóx, pegamento blanco, etc.).

-Cutter

-Broca (del diámetro de la varilla a utilizar) y taladro (compatible con la broca, puede ser alámbrico o inalámbrico)

-Regla y transportador

-Pinzas

-Jarro de metal (medidas dependen de cuanta agua queramos calentar)

-Marcador negro/pintura negra

-Alambre 100mm

-Caño o varilla de metal, madera (o alguna variante que pueda soportar aproximadamente 3 kilos de soporte y que no se deforme fácilmente con ese peso) de 1200mm aprox.

*OPCIONAL*: Goniómetro, si queremos un resultado muy profesional en ángulos para que todas las piezas queden muy parejas con respecto unas de otras. (El goniómetro es un elemento de medición muy presiso que puede medir diferentes superficies que el transportador, además su margen de error es menor que al transportador).

Gracias al calor que provocan los rayos, y el horno que los concentra en nuestro contenedor con agua, podemos lograr que el agua en una hora aproximadamente suba unos 20 grados desde su temperatura inicial ambiente (en nuestro caso el agua llegó a los 55 grados en su versión más eficiente, la 5.0). Porque decimos versión 5.0? porque el horno tuvo 3 diseños y cinco versiones. Íbamos probando, descartando ideas, testeando ciertas ideas para corroborar su funcionalidad o descartarla, ver pérdidas y analizarlas para disminuirlas lo más posible y ver soluciones a los problemas presentados.

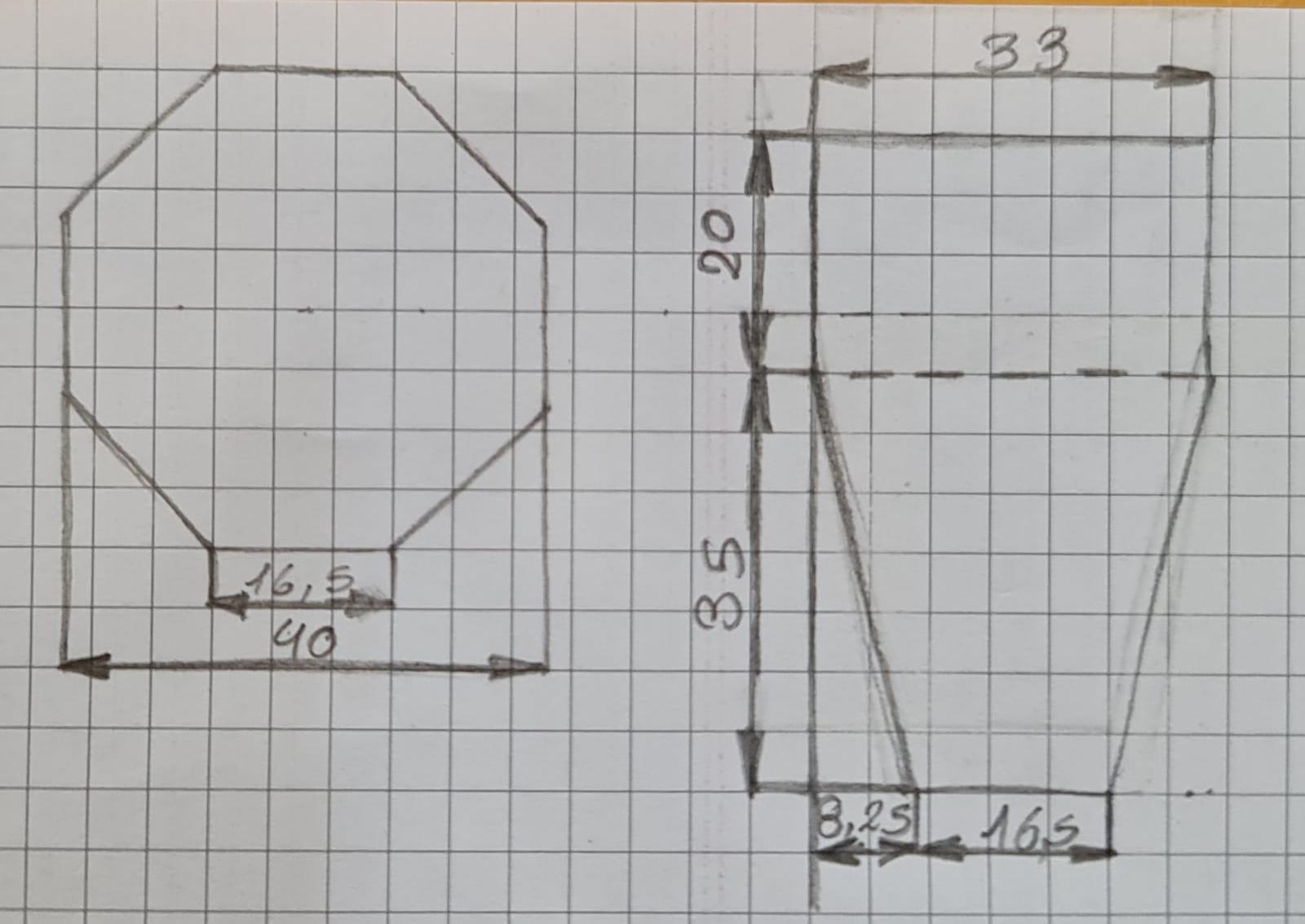

Primero que todo antes de comenzar el paso a paso, vamos a dejar los croquis y en el siguiente link el diseño en 3D de nuestro horno:

ADVERTENCIA: Necesitas una computadora con Sketchup para ejecutar el archivo.

DISEÑO 3D EN SKETCHUP DEL HORNOBOT "ElectronicTSVIF"

Primero vamos a comenzar midiendo y trazando con la regla y el marcador cortando 1 pieza del octágono y 8 del trapecio con rectángulo con un cutter y mucho cuidado de no cortarnos, también con mucha precisión y usando los elementos de medición necesarios en cada situación. Todos los cortes con regla para tener un corte preciso, prolijo, exacto y bueno.

Además a las aletas le debemos hacen un plegado, en la parte superior, el rectángulo que mide 200mmX330mm (que en esta siguiente explicación llamaremos rectángulo superior), debe quedar como la pieza con un pliegue entre la unión del rectángulo superior y el trapecio, como se ve en la última imagen. Esto a las 8 aletas.

Realizados los cortes, teniendo 8 aletas y una base, seguimos con el recubrimiento de aluminio. Para esto preparamos el aluminio, lo cortamos lo más exacto posible a la medida de la aleta (si el ancho no nos alcanza podemos hacer 2 pasadas, una al lado de la otra), y lo pegamos con el pegamento (opciones mencionadas en los materiales), con el lado brillante del papel aluminio hacia el exterior. Al pegar el aluminio, este tiene que quedar lo más liso y prolijo posible, con las menores arrugas posibles, para una mejor reflexión de los rayos solares. Lo mejor es que mientras vamos aplastando el papel justo apenas pegamos, también vallamos estirando para que cuando seque quede lo mejor posible como mencionamos anteriormente. Este mismo procedimiento lo realizamos con la base, a la que seguramente le tengamos que poner dos filas separadas de papel aluminio por que el ancho no nos alcanzará. *FORRAR UN ÚNICO LADO EN TODAS LAS PIEZAS, EN LOS 8 CASOS DE LAS ALETAS Y EL CASO DE LA BASE. Hay que hacer que el papel aluminio en los costados y las esquinas quede sujeto, s queda suelto o muy visible, puede robocar en un futuro durante un uso una gran rotura, en lo posible pegar bien en los lados o usar cinta como borde en todos los lados para mejor sujeción.

Realizado todo esto tendríamos que tener 8 aletas y una base forrada de un único lado con papel aluminio.

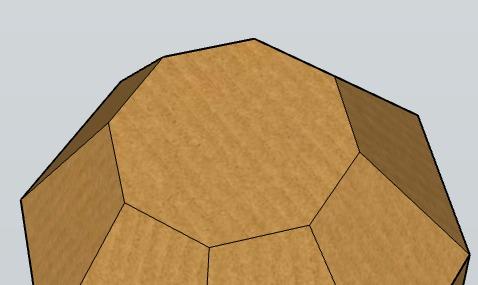

Para este paso vamos a pegar la parte más angosta de la aleta con uno de los lados de la base, ambos a pegar deberían medir 16,5. pegamos con pegamento y cinta de papel para reforzar la unión. Luego de esto, levantamos toda la aleta a 57 grados (redondeado, realmente son 16 grados y 15 minutos) del suelo (usamos el goniómetro para exactitud, pero se puede hacer con transportador ya que el goniómetro no es una herramienta casual, o a ojo). Esto lo realizamos con las 8 aletas, para reforzar uniones, también pegamos entre lado y lado de la aleta con pegamento y cinta de papel para reforzar, si a esta altura las aletas y la base no están rígidas o no se mantiene en pie, puede ser por el cartón, en ese caso necesitaremos otra capa de cartón u otro cartón más rígido. Si no podemos armarle una estructura con alambre, pero no lo hicimos y pensamos que no es muy recomendable.

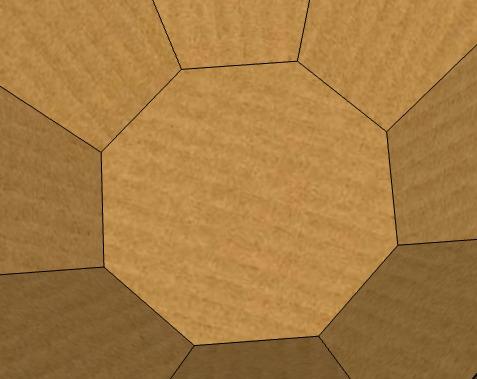

Ahora vamos a plegar los rectángulos superiores de todas las aletas hasta un punto que su eje vertical quede perpendicular al suelo, luego pegamos todas las aletas con pegamento y cinta de papel para llegar al resultado de la imagen.

(IMAGENES ILUSTRATIVAS: por temas del programa, el diseño no muestra el papel aluminio, pero tendría que estar).

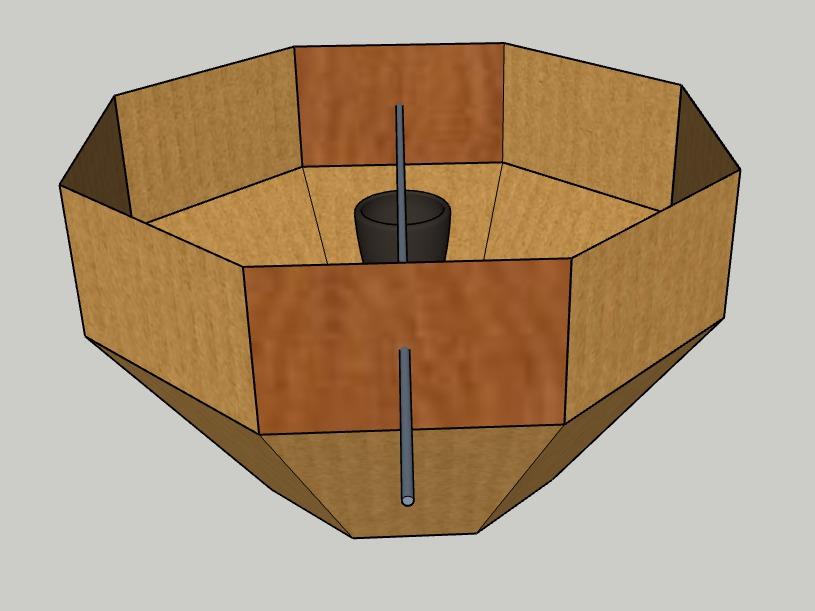

Este paso va a ser muy rápido, para reforzar las 2 partes por donde pasará la varilla que sostendrá el horno vamos a pegar las 2 maderas 200mmX330mm, una en cada lado, estos dos lados deben ser contrarios. Las maderas deben tener previamente un agujero del diámetro de la varilla que podemos hacer con un taladro y una broca del diámetro de la varilla. Ambos agujeros por donde pasa la varilla tienen que estar en el centro exacto de las maderas. Pegamos con pegamento las maderas en los dos rectángulos superiores contarios de dos alas contrarias, como se ve en la imagen.

(IMAGENES ILUSTRATIVAS: por temas del programa, el diseño no muestra el papel aluminio ni el agujero del diámetro de la varilla, pero tendría que estar).

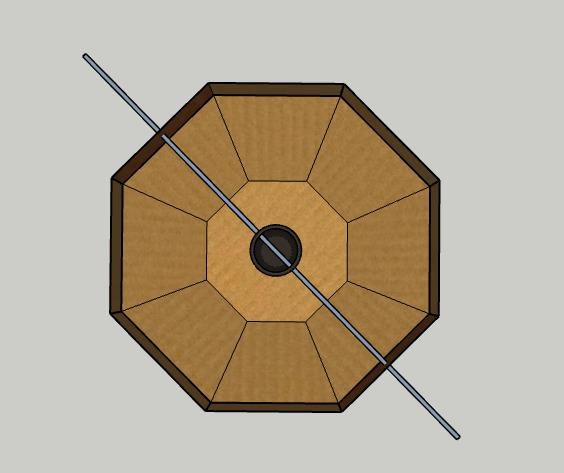

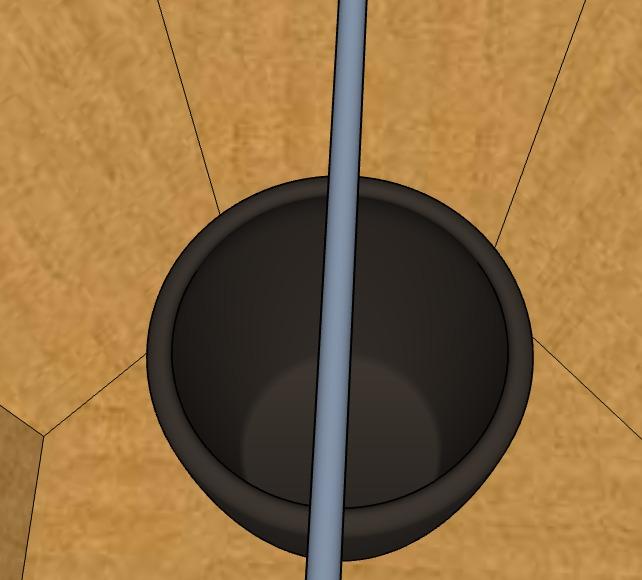

Primero vamos a meter la varilla de lado a lado atravesando las maderas por los agujeros previamente hechos en el paso anterior, luego vamos a darle una pequeña adaptación al vaso, para eso vamos a darle 2 vueltas en la parte superior con el alambre para sujetar el vaso a la varilla, y luego le sacamos dos orejitas para que por ahí pase la varilla. pasamos la varilla y tendría que quedar bien sujetado como en la imagen.

(IMAGENES ILUSTRATIVAS: por temas del programa, el diseño no muestra ni el alambre ni el papel aluminio, pero tendría que estar).

Horno solar, como su nombre lo dice, su fin es lograr calentar determinada cantidad de agua utilizando los rayos solares. Gracias al calor que provocan los rayos, y el horno que los concentra en nuestro contenedor con agua, podemos lograr que el agua en una hora aproximadamente suba unos 20 grados desde su temperatura inicial (en nuestro caso el agua llegó a los 55 grados en su versión más eficiente, la 5.0). Porque decimos versión 5.0? porque el horno tuvo 3 diseños y cinco versiones. Íbamos probando, descartando ideas, testeando ciertas ideas para corroborar su funcionalidad o descartarla. Cada versión aprovechaba más los rayos que la versión anterior. Y las últimas versiones tuvieron función de mantener más el calor dentro del vaso. Este horno tiene una alta eficiencia que promete una muy buena adaptación para uso real.

El aumento de temperatura puede variar del calor ambiente y de que tan fuerte esté dando el sol.

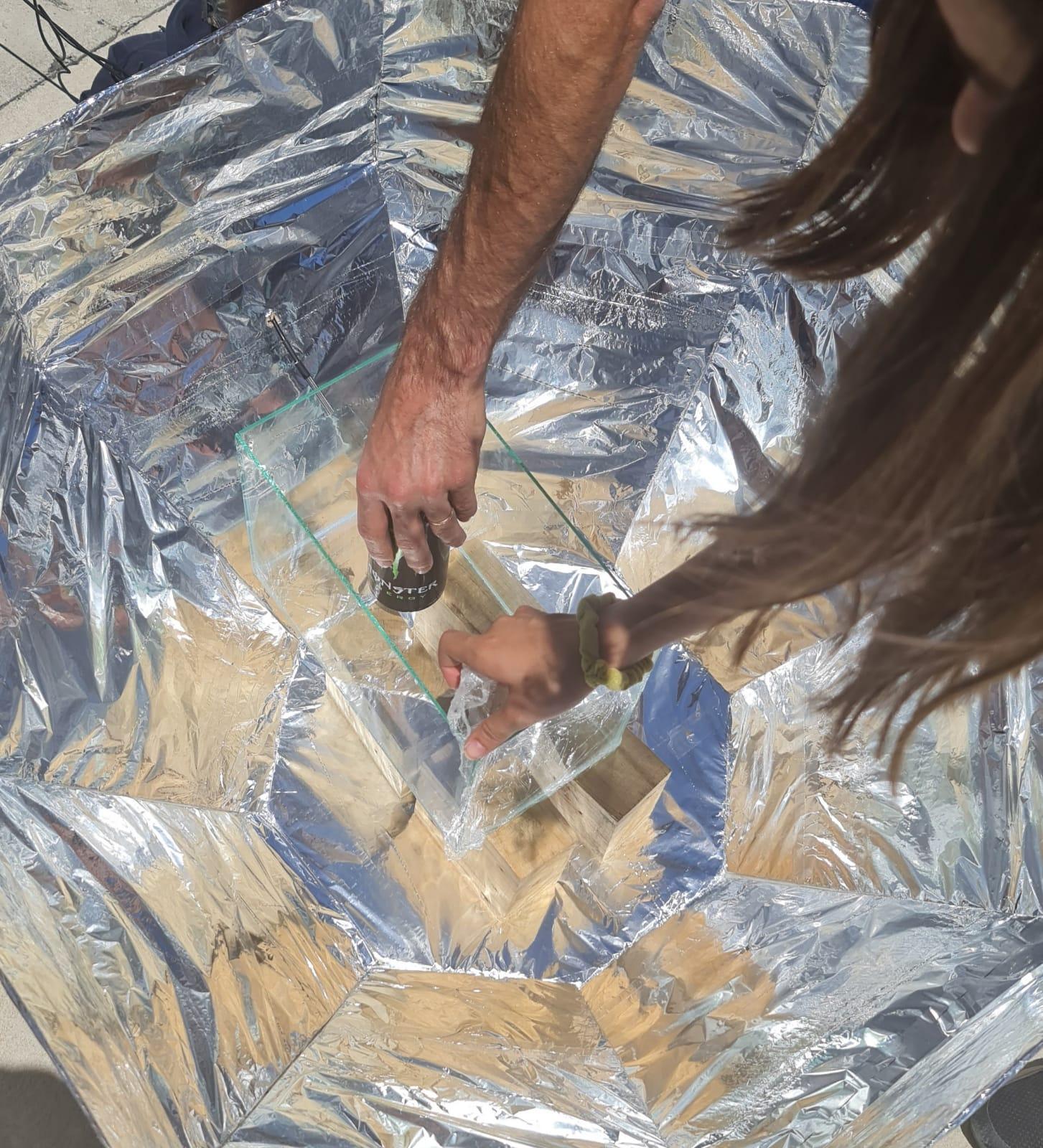

Para probar el horno necesitamos alinear el horno hacia el sol y papel film, para sellar el horno por la parte de arriba y sellar el vaso igualmente, para mantener el calor y tener la menor cantidad de pérdidas..

¡Estamos a disposición por cualquier duda!

¡Esperamos que lo construyan y lo testeen!
