Homemade Multitool - Multiferramenta Caseira

Greetings reader

I present the development of an unprecedented multifunction tool that serves as:

1. universal key for grinders;

2. key for Dremel;

3. straight grinding key;

4. hex wrench for oscillating multi-cutter;

5. center finder tool; and

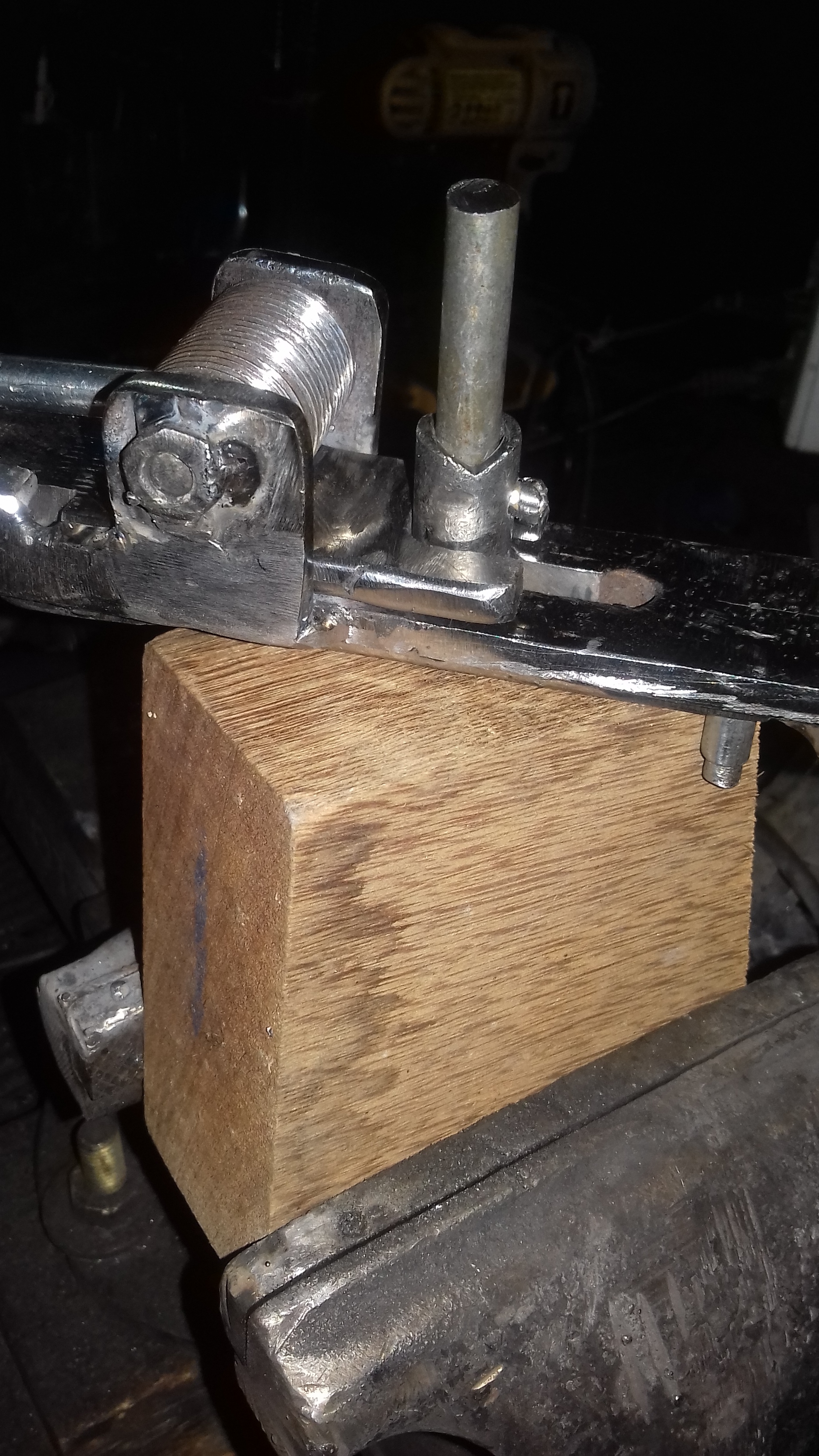

6. jig for dowels.

Saudações Leitor/Leitora

Neste Instructables apresento o projeto de uma ferramental multifuncional que pode ser utilizada como:

1. chave universal para diferentes esmerilhadeiras;

2. chave para microrretífica Dremel;

3. chave para retífica reta;

4. chave Allen para multicortadora oscilante;

5. marcador de centro;

6. jig para cavilhas.

Motivation - Motivação

The motivation to build this tool was due to the need to use multiple keys for different grinders, as each key has a non-standard flage width. Builds a universal key for grinders.

From this tool, I started to incorporate other useful functions into a workshop, metalwork and joinery.

A motivação para a construção desta ferramenta foi decorrente da necessidade de se usar diferentes chaves de dois pinos para diferentes esmerilhadeiras, haja vista não existir um tamanho padrão para cada flange.

A partir desta ferramenta, fui incorporando outras funcionalidades para trabalhos típicos em oficinas, serralherias e marcenarias.

Making the Component Parts of the Universal Key for Grinders - Fazendo As Peças Componentes Da Chave Universal Para Esmerilhadeiras

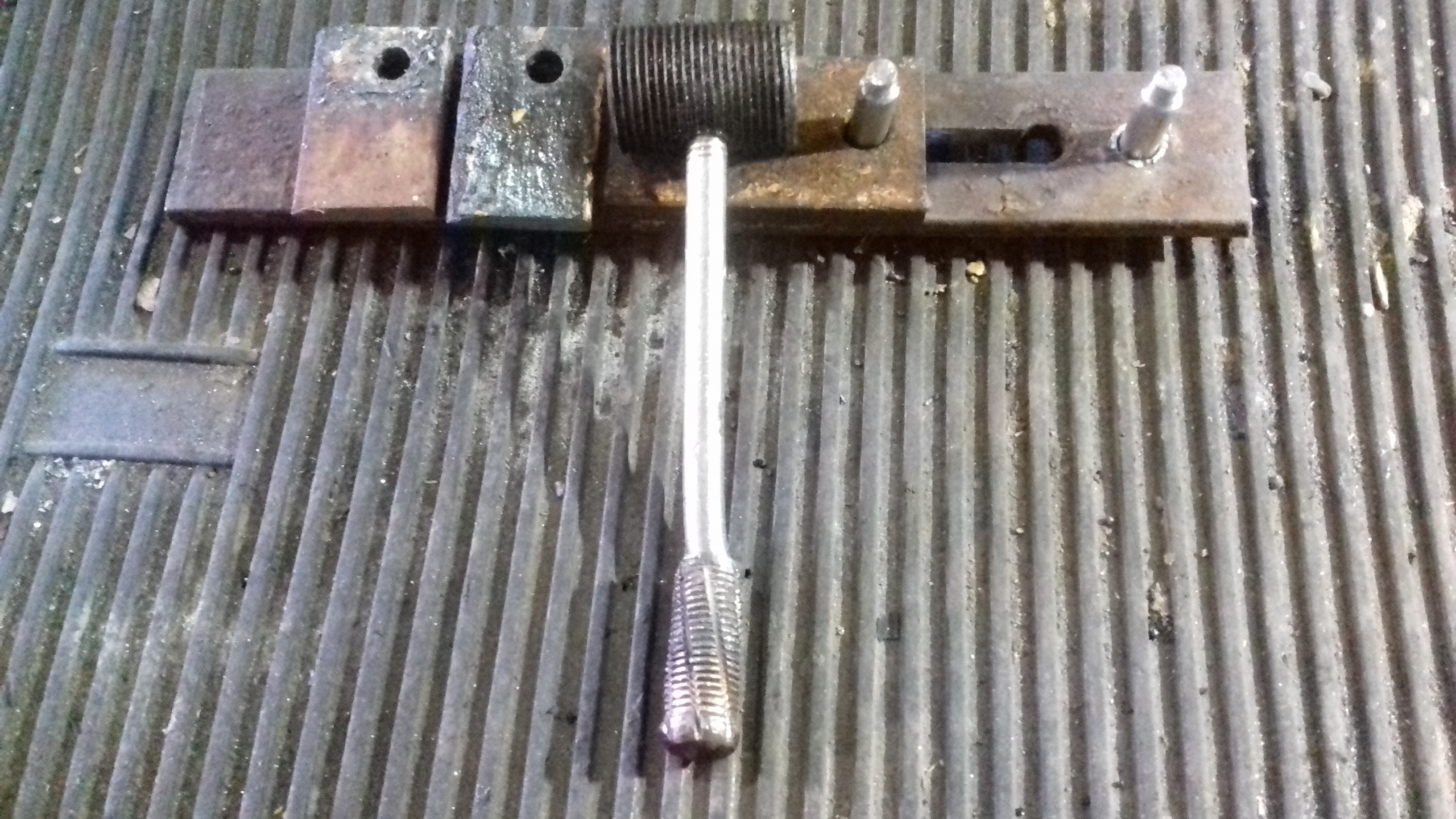

1. i used two metal sheets of two sizes. In the smallest I drilled two holes and in the largest one channel (first photo);.

2. I soldered a pin to the largest and smallest plate, used a piece of a screw and drilled an eccentric hole. I welded a lever with a slotted cable;

3. i also cut two plates to fix the eccentric axis that will be welded late;

1. inicialmente cortei duas chapas metálicas de dois tamanhos: na menor, fiz dois furos e na maior fiz um canal (primeira foto);

2. soldei dois pinos em cada uma das chapas. O pino da chapa menor corre ao longo do canal da chapa maior. Assim, pode-se ajustar a distância entre estes pinos de acordo com os furos da flange da esmerilhadeira.

3. para prender a chapa menor sobre a maior, utilizei um eixo excêntrico, feito por um pedaço de parafuso. Neste eixo, soldei uma alavanca, com um cabo ranhurado. Também cortei duas chapinhas para fixar o eixo.
