Home Made- Spectrograph
![F8FH0I0KTVIOHST.png](/proxy/?url=https://content.instructables.com/FKW/S6EW/KTVIOHSW/FKWS6EWKTVIOHSW.png&filename=F8FH0I0KTVIOHST.png)
Un espectrógrafo es un instrumento capaz de mostrar el espectro de una fuente de luz, se usa para producir líneas espectrales y medir sus longitudes de onda e intensidades, este aparato se puede hacer casero de una manera un poco menos precisa pero tiene su utilidad... el espectrógrafo se puede hacer de la siguiente manera:
Supplies
![plantilla espectro.jpg](/proxy/?url=https://content.instructables.com/FM9/S38L/KTVIOJGG/FM9S38LKTVIOJGG.jpg&filename=plantilla espectro.jpg)
![cartulina.jpg](/proxy/?url=https://content.instructables.com/FXX/NQV9/KTVIOLFW/FXXNQV9KTVIOLFW.jpg&filename=cartulina.jpg)
![tijeras.jpg](/proxy/?url=https://content.instructables.com/FWY/BAX8/KTVIOLFX/FWYBAX8KTVIOLFX.jpg&filename=tijeras.jpg)
![pegamento.jpg](/proxy/?url=https://content.instructables.com/FTR/PPEM/KTVIOLG2/FTRPPEMKTVIOLG2.jpg&filename=pegamento.jpg)
![DVD.jpg](/proxy/?url=https://content.instructables.com/F0O/77MW/KTVIOLGI/F0O77MWKTVIOLGI.jpg&filename=DVD.jpg)
-La impresión de la plantilla en pdf - (https://storage.googleapis.com/publiclab-production/public/system/images/photos/000/022/797/original/foldable-2.0.7.pdf)
-Una cartulina negra gruesa (en caso de no tener una cartulina negra, obtenga una cartulina y pintura negra)
-Tijeras
-Pegamento (pega de barra, cinta, tape, etc)
-Un disco/ DVD
Imprimir
![plantilla espectro.jpg](/proxy/?url=https://content.instructables.com/FC0/MWB6/KTVIONBO/FC0MWB6KTVIONBO.jpg&filename=plantilla espectro.jpg)
- Imprimir el pdf en tamaño 100% (se puede imprimir en un papel y luego pegarlo a la cartulina o directamente en la cartulina)
*Si se imprimió en una cartulina no negra, pintar el lado opuesto de la impresión de la cartulina de color negro
Cortar
![negro.jpg](/proxy/?url=https://content.instructables.com/FYM/EAWI/KTVION9G/FYMEAWIKTVION9G.jpg&filename=negro.jpg)
![papel.jpg](/proxy/?url=https://content.instructables.com/F73/Y1R3/KTVION9L/F73Y1R3KTVION9L.jpg&filename=papel.jpg)
Cortar por la linea roja la silueta del espectrometro, luego recortar las secciones A1,A2 y A3, por la línea roja
Marcar
![doblar.png](/proxy/?url=https://content.instructables.com/FW2/486N/KTVIONI6/FW2486NKTVIONI6.png&filename=doblar.png)
Con las tijeras marcar las lineas descontinuas de la impresión, para poder doblar estas
Cortar El DVD
![disco 2.jpg](/proxy/?url=https://content.instructables.com/FRS/D37D/KTVIONVU/FRSD37DKTVIONVU.jpg&filename=disco 2.jpg)
![pega disco.jpg](/proxy/?url=https://content.instructables.com/FO1/EYTT/KTVIONVV/FO1EYTTKTVIONVV.jpg&filename=pega disco.jpg)
![Diapositiva1.PNG](/proxy/?url=https://content.instructables.com/FCF/XDQH/KTVIONVW/FCFXDQHKTVIONVW.png&filename=Diapositiva1.PNG)
Cortar el DVD suficientemente grande para cubrir la zona de A3, y pelar este en 2 secciones. Consecuentemente pegar este con cinta o pegamento a esta sección
Ponerlo Todo Junto
![pegar.jpg](/proxy/?url=https://content.instructables.com/F74/XW7Z/KTVIOO81/F74XW7ZKTVIOO81.jpg&filename=pegar.jpg)
![j.jpg](/proxy/?url=https://content.instructables.com/FTR/I4G6/KTVIOO82/FTRI4G6KTVIOO82.jpg&filename=j.jpg)
![h.jpg](/proxy/?url=https://content.instructables.com/FLW/5EXS/KTVIOO83/FLW5EXSKTVIOO83.jpg&filename=h.jpg)
![y.jpg](/proxy/?url=https://content.instructables.com/FMM/4JG8/KTVIOO84/FMM4JG8KTVIOO84.jpg&filename=y.jpg)
Pegar las secciones con pegamento, siguiendo la plantilla para pegar estas correctamente, asegurandose de que no quede ningún hueco
Cortar Abertura
![ranura.jpg](/proxy/?url=https://content.instructables.com/FA4/BE1J/KTVIOONB/FA4BE1JKTVIOONB.jpg&filename=ranura.jpg)
Por último se corta un pedazo de cartulina negra, se pega en la sección A1, y con unas tijeras se corta una ranura en esta ventana.

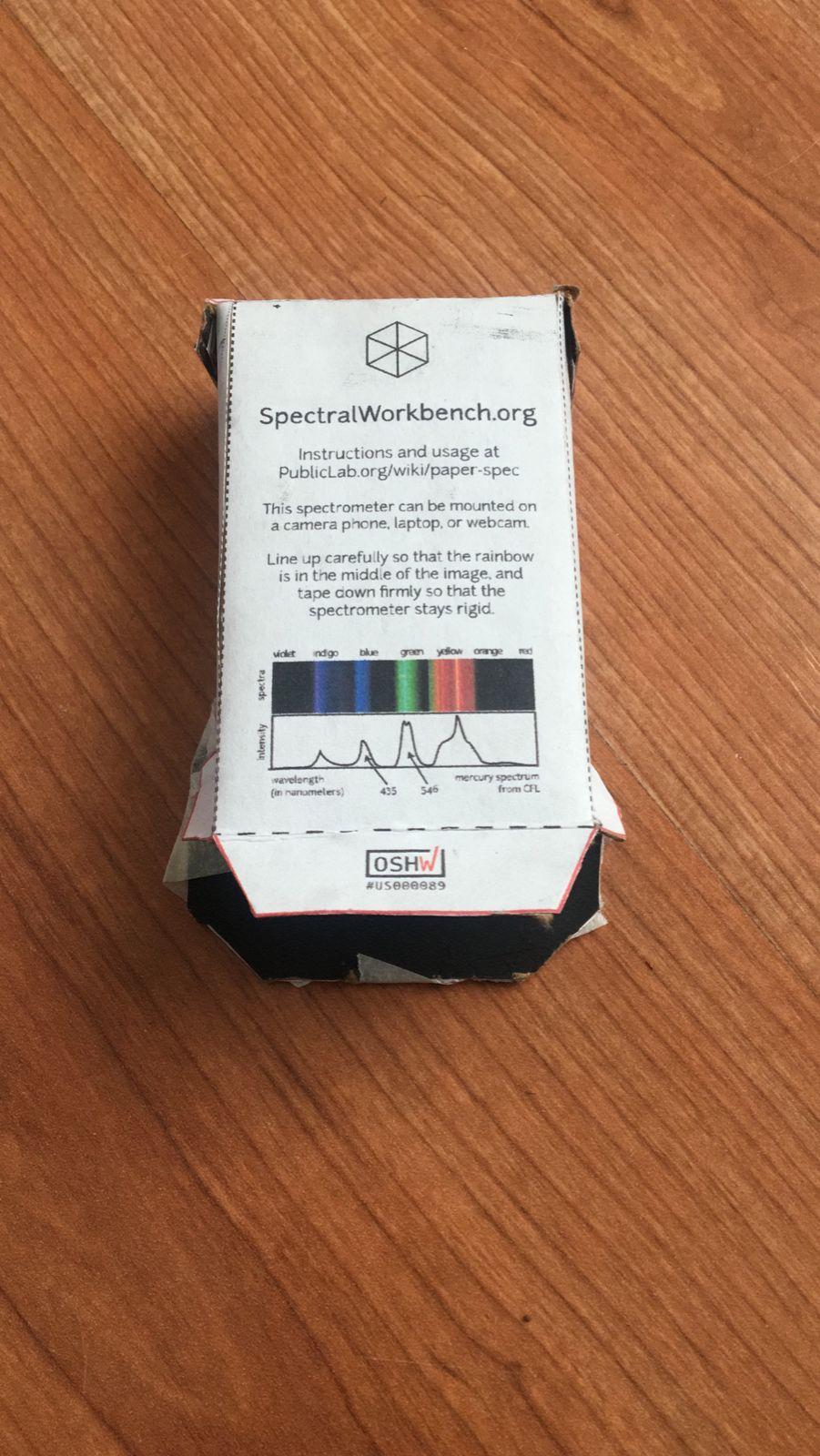

¡Probar Tu Espectrografo!
![foto.jpg](/proxy/?url=https://content.instructables.com/FWN/BT72/KTVIOP2I/FWNBT72KTVIOP2I.jpg&filename=foto.jpg)
![arcoirids.jpg](/proxy/?url=https://content.instructables.com/FHZ/QSSZ/KTVIOP2J/FHZQSSZKTVIOP2J.jpg&filename=arcoirids.jpg)

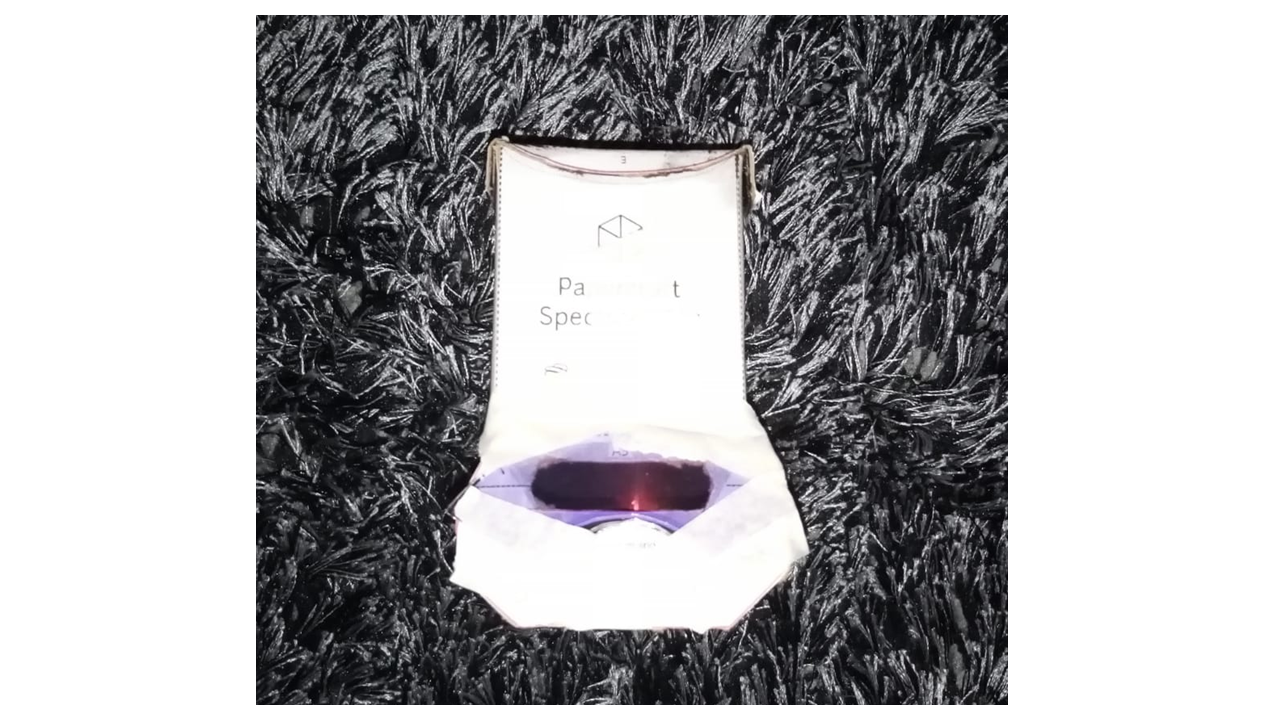

Con ayuda de un celular pon el espectrógrafó en la cámara, frente a una fuente de luz y por la parte del DVD, debería ser visible el espectro.
