Helmet Prototipe

by PeckLauros in Circuits > Arduino

1460 Views, 4 Favorites, 0 Comments

Helmet Prototipe

em pe.png
peças fora.png
vista explodida.png

Protótipo de um capacete para um Funko customizado do Daft Punk.

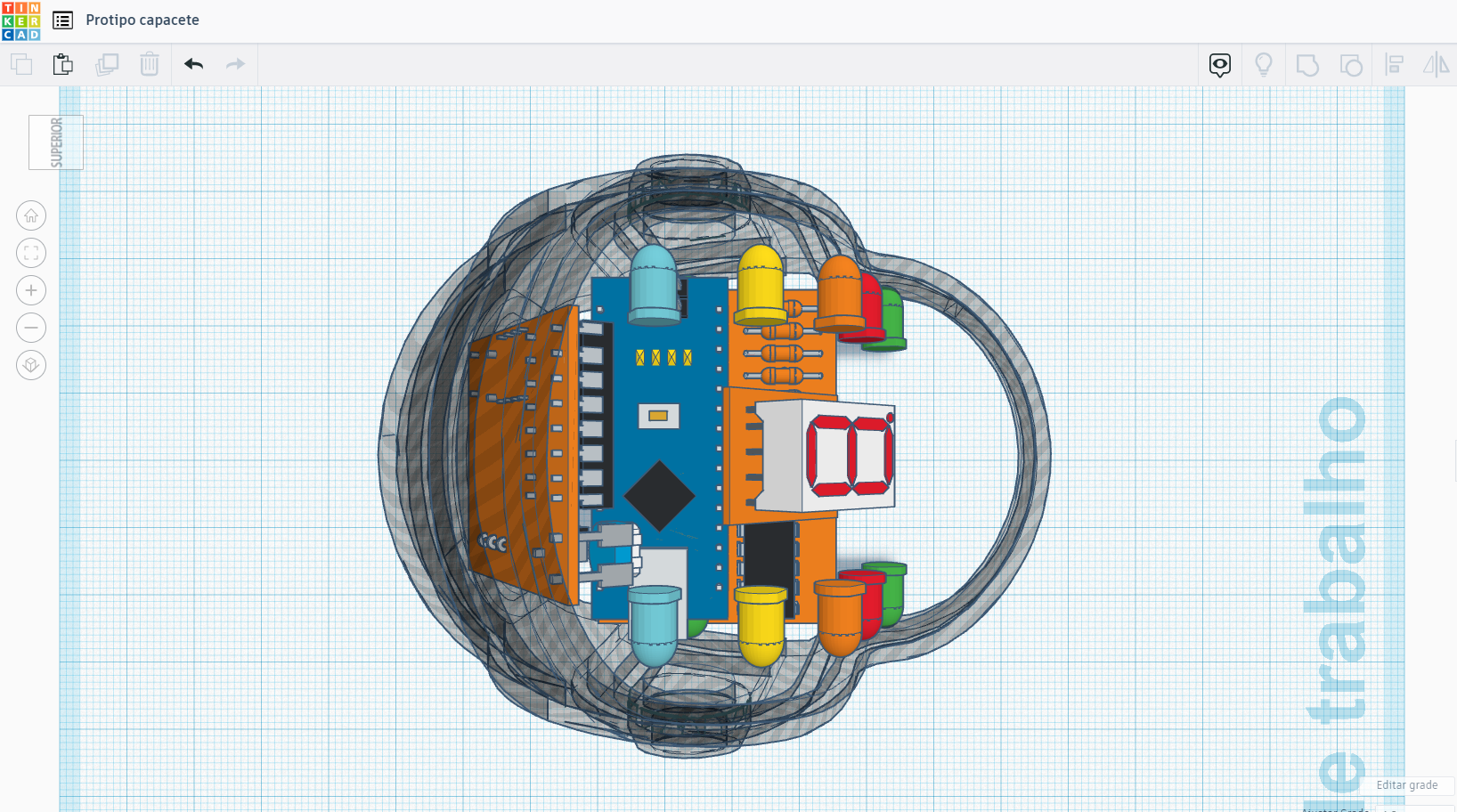

Criei o circuito no Tinkercad para simular o funcionamento e depois, desenhei os componentes eletrônicos no para verificar se conseguia encaixar todo o circuito dentro do capacete.

Prototype of a helmet for a custom Daft Punk Funko.
I created the circuit in Tinkercad to simulate how it worked and then drew the electronics in to see if I could fit the entire circuit inside the helmet.

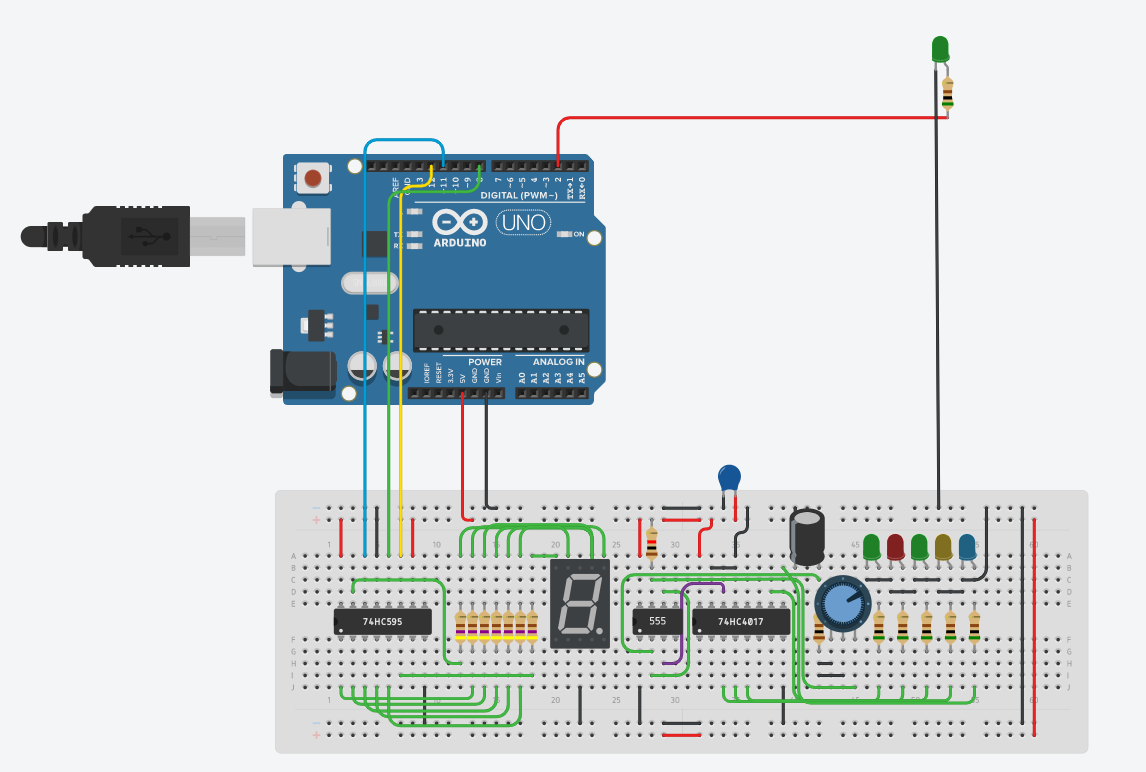

Circuito Eletrônico

alfabeto 7 seg.jpg

O circuito foi criado com base nos componentes que eu já tinha em casa. Por isso usei um display de 7 segmentos, com um registrador de deslocamento, ao invés de um display lcd.

O 555 serve como clock para acionar as saídas do CI4017. O potenciômetro controla a velocidade do clock e pode ser trocado por um resistor fixo. O que poder reduzir o tamanho do circuito. O capacitor cerâmico serve para reduzir os transientes no circuito e também é opcional. Também temos a possibilidade de modificar a mensagem do display, alterando o código.

The circuit was created based on the components I already had at home. That's why I used a 7-segment display, with a shift register, instead of an LCD display.
The 555 serves as a clock to trigger the CI4017 outputs. The potentiometer controls clock speed and can be exchanged for a fixed resistor. What can reduce the size of the circuit. The ceramic capacitor serves to reduce transients in the circuit and is also optional. We also have the possibility to modify the display message, changing the code.

Some test circuits that were made, before reaching the final circuit:

First try circuit: https://www.tinkercad.com/things/1RTGgXHJMfr-daft-...

Without 7 segments display: https://www.tinkercad.com/things/2YwNKD10pvk-daft-...

First time using shift register: https://www.tinkercad.com/things/l7QbQuAqZCH-daft-...

With lateral lights: https://www.tinkercad.com/things/dL6FsVJ9RSG-daft-...

Final circuit:

Desenhando As Peças No Tinkercad

suporte Bat.png

Alguns componentes eu tentei criar o mais fiel possível ao datasheet pois precisava da medida exata para ver a viabilidade de criar esse projeto fisicamente.

Some components I tried to create as faithful as possible to the datasheet because I needed the exact measurement to see the feasibility of creating this project physically.

Resistor: https://www.tinkercad.com/things/8f3O6yk81j2

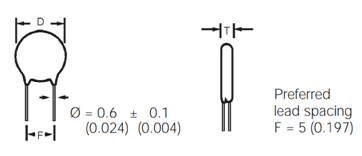

Capacitor cerâmico: https://www.tinkercad.com/things/byi45LeuJ96-capac...

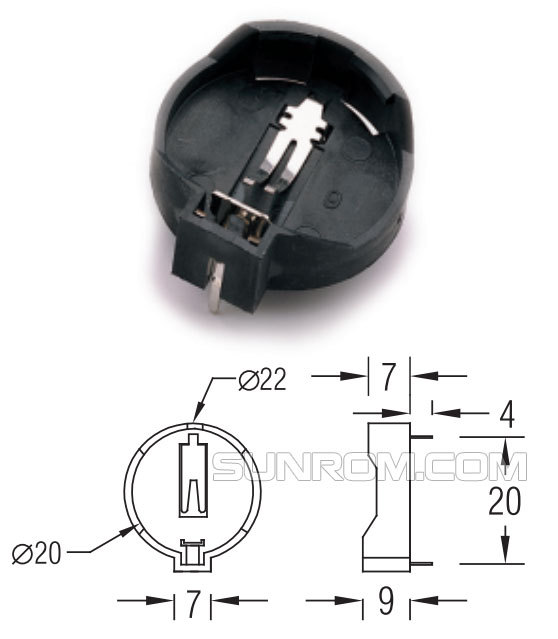

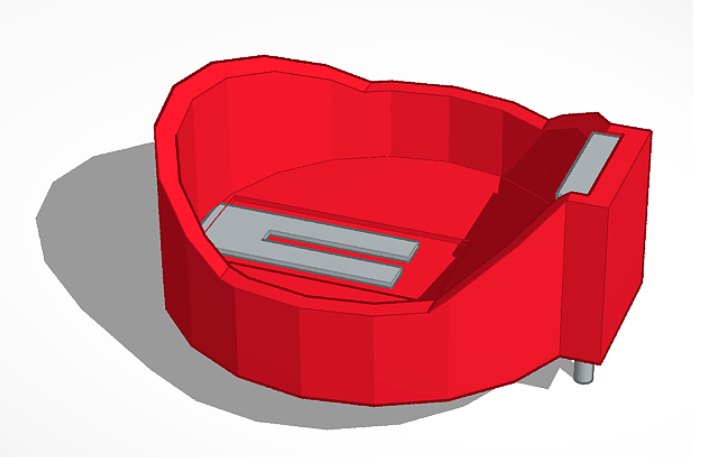

Clip para bateria CR2032: https://www.tinkercad.com/things/eIAoY5vSoA3-clip-...

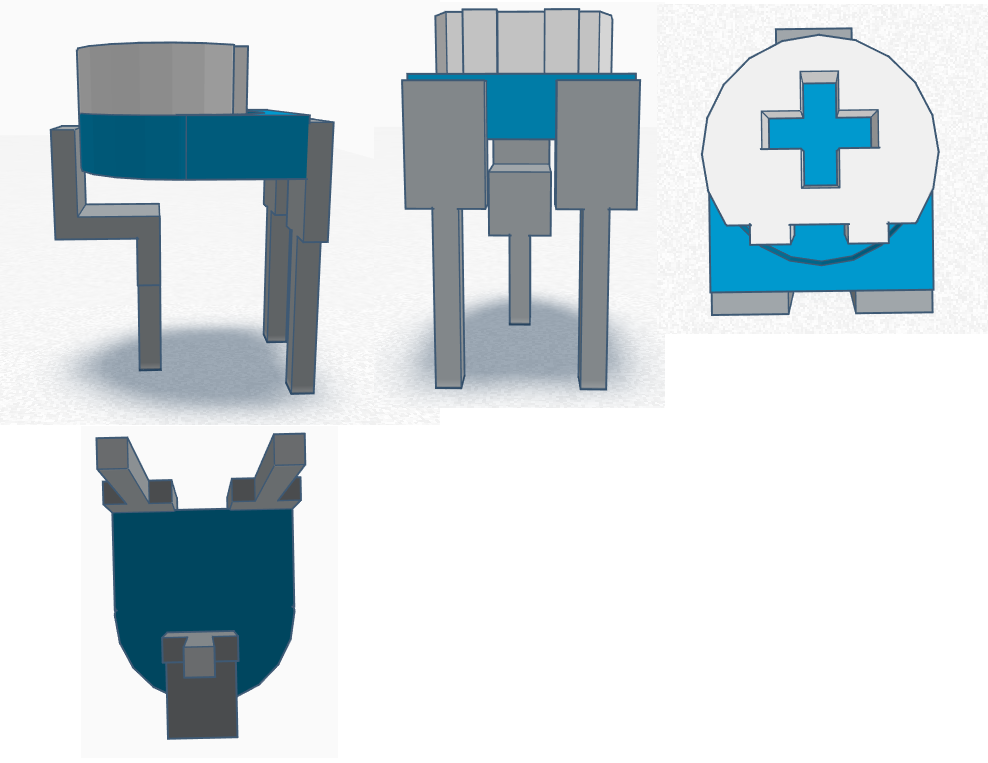

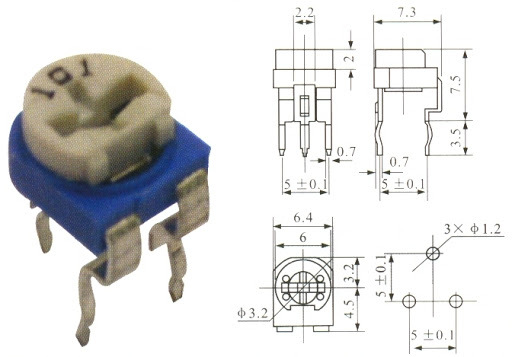

Trimpot: https://www.tinkercad.com/things/hLCQPXDTlbh-trimp...

Capacitor Eletrolítico:https://www.tinkercad.com/things/kckyQgrRSOl-capac...

CI DIL 8 pinos: https://www.tinkercad.com/things/5u4I8qTtqEv-ci-di...

CI DIL 14 pinos: https://www.tinkercad.com/things/dmasLCFxEc9-ci-di...

Leds 5mm: https://www.tinkercad.com/things/0eSwVWQoB6P-leds-...

Display 7 segmentos: https://www.tinkercad.com/things/5BipN6iFTl0-displ...

Projeto Funko Pop: https://www.tinkercad.com/things/2rwPeBiraoG-proje...

Helmet (Gallery): https://www.tinkercad.com/things/0j8eMqitaPe-daft-...

Arduino (Gallery): https://www.tinkercad.com/things/9TxrfukiMcX-ardui...

Switch(Gallery): https://www.tinkercad.com/things/fIJYWnyhvud-compl...

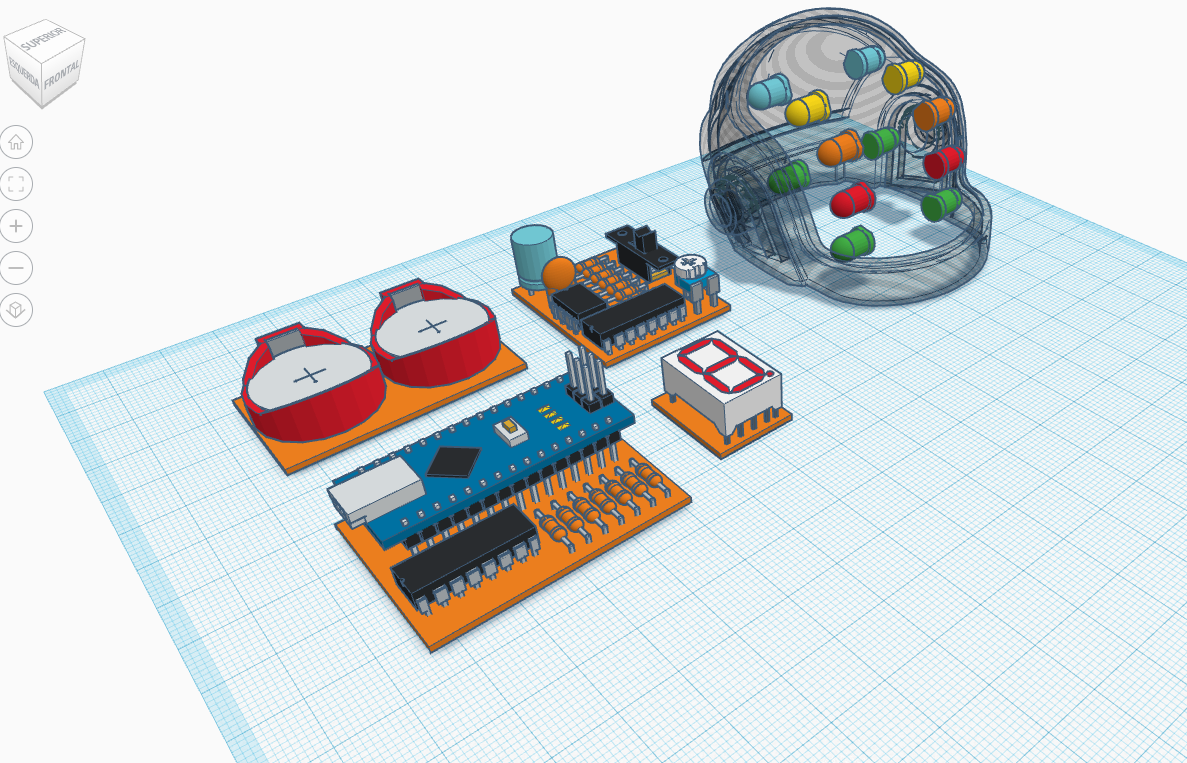

Capacete Montado

peças fora.png

O tamanho inicial do capacete não foi suficiente para acomodar as peças do circuito, da maneira que foi montado. Uma saída seria montar o Arduino na versão Stando Alone e montar o circuito na forma de SMD.

No geral, gostei de ter essa ferramenta gratuita que nos proporciona fácil prototipagem. Por ser gratuita, fiz minha contribuição, criando essas peças e colocando públicas. Espero que gostem.

The initial size of the helmet was not enough to accommodate the parts of the circuit as it was assembled. One way out would be to assemble the Arduino in the Stando Alone version and assemble the circuit in the form of SMD.
Overall, I liked having this free tool that gives us easy prototyping. As it is free, I made my contribution, creating these pieces and putting them public. Hope you like it.
