Gas Sensor

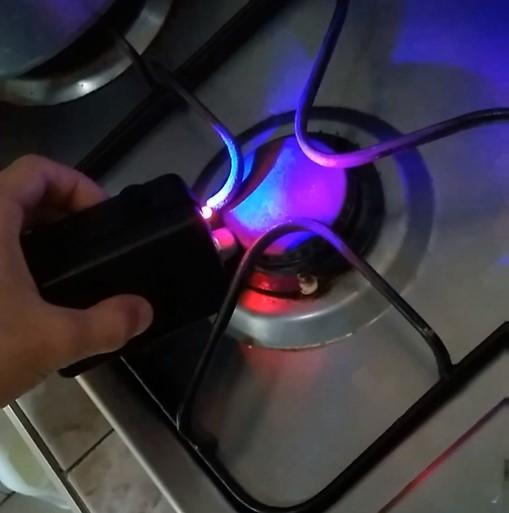

On many occasions it is difficult to perceive the smell of gas coming from a leak in the gas lines of our houses, a gas sensor is very convenient to fulfill this task, then we will build an economical and easy natural gas and LPG sensor with few components to build.
en muchas ocasiones es difícil percibir el olor a gas proveniente de una fuga en las líneas de gas de nuestras casas un sensor de gas resulta muy conveniente para cumplir esta tarea, a continuación construiremos con pocos componentes un sensor de gas natural y glp económico y fácil de construir.
Supplies
English
- gas sensor mq-5
- buzzer module
- AAA battery holder.
- switch
- Elevator Module MT3608 type Booster- step Up
- LEDS
- 2 AAA batteries
- project box
Spanish
- sensor de gas mq-5
- modulo buzzer
- Porta batería AAA.
- Switch
- Modulo Elevador MT3608 tipo Booster- step Up
- LEDS
- 2 Baterías AAA
- caja para proyectos
Electric Scheme
English
We use the MT3608 Booster-step Up type voltage booster module because it is more efficient when converting from 3 volts from 2 batteries to the 5 volts needed to operate the sensor.
the sensor has a digital output that is activated when it detects a certain amount of gas, this activation is regulated by a potentiometer built into the sensor.
Spanish
usamos el modulo elevador de voltaje MT3608 tipo Booster- step Up porque resulta mas eficiente a la hora de convertir de 3 voltios de 2 baterías a 5 voltios necesarios para funcionar el sensor.
el sensor posee una salida digital que se activa cuando detecta cierta cantidad de gas, esta activación es regulada por un potenciómetro incorporada en el sensor.
Circuit Assembly in Box
see cad archives on: https://grabcad.com/library/gas-sensor-model-1
Conclusions and Recommendations
English
The design and implementation of an embedded prototype of a functional, intuitive and efficient natural gas and propane gas sensor is achieved.
possible improvements:
- It is recommended to add an LCD screen to the gas sensor, which allows a more accurate measurement reading in parts per million of gas in the environment.
- It is recommended to calibrate the instrument with another properly calibrated laboratory instrument.
- it is possible to use lithium batteries and a microcontroller as possible future improvements.
Spanish
se logra el diseño e implementación de un prototipo embebido de sensor de gas natural y gas propano funcional, intuitivo y eficiente.
posibles mejoras:
- Se recomienda añadir una pantalla lcd al sensor de gas, que permita un lectura mas precisa de medida en partes por millón de gas en el ambiente.
- se recomienda realizar una calibración del instrumento con otro instrumento de laboratorio debidamente calibrado.
- es posible usar baterías de litio y un microcontrolador como posibles mejoras futuras.
