GRABA_TOCA_ESCUCHA_COMPARTE

El diseño que a continuación se presenta consiste en una circunferencia impresa en 3D a la cual se le han añadido botones y unas ranuras por las cuales entra y sale el sonido. La idea es que cada infante pueda generar un mapa sonoro a través del tacto, presionando los botones que considere para asignar los sonidos grabados a los diferentes botones. Cada uno de los botones no se diferencia por su textura sino que el infante deberá situarlos espacialmente como si de un instrumento musical se tratase.
De esta forma, cada una de las esferas, resultará un paisaje que, a través de un sensor incorporado en el interior podrá conectarse con otras esferas para crear paisajes sonoros colectivos.

- Filamento PLA negro

-Filamento PLA rojo

-Placa de Arduino o Microbit

-Ordenador

-Conexión a interent

-Dos altavoces pequeños

-Cables y conectores

-Botones

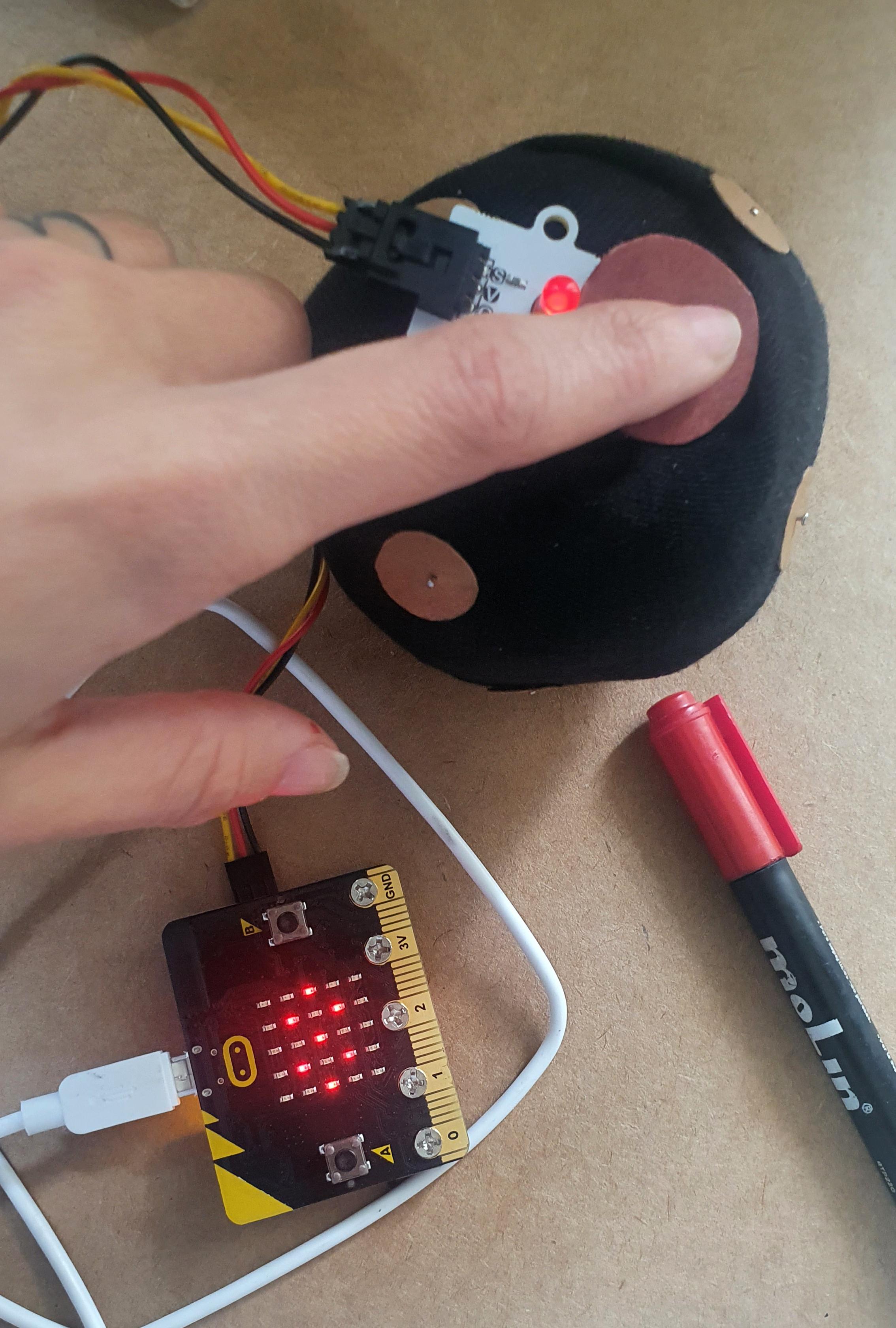

Para visualizar la maqueta, en este caso hemos empleado un simple calcetín y cartulina

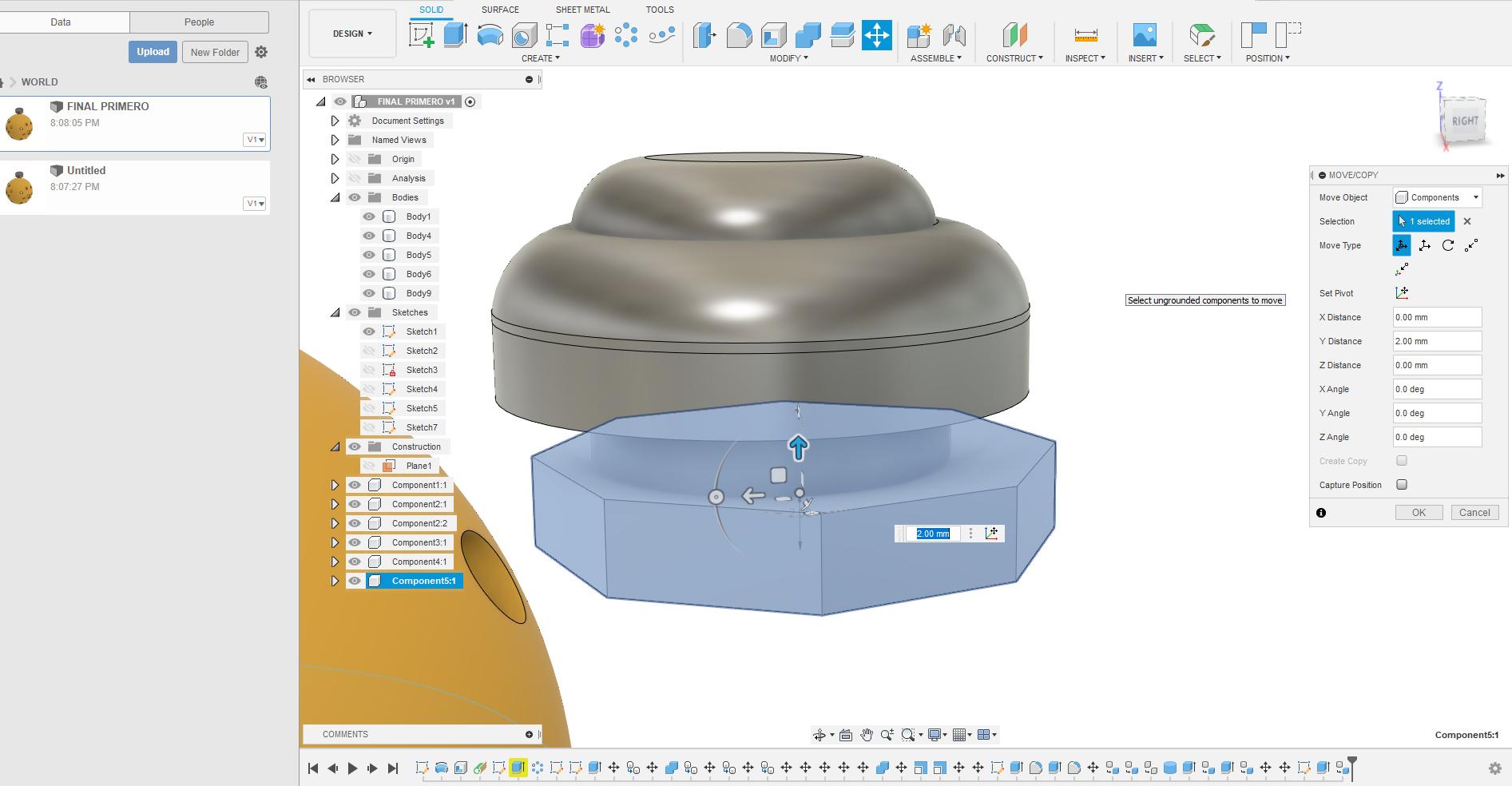

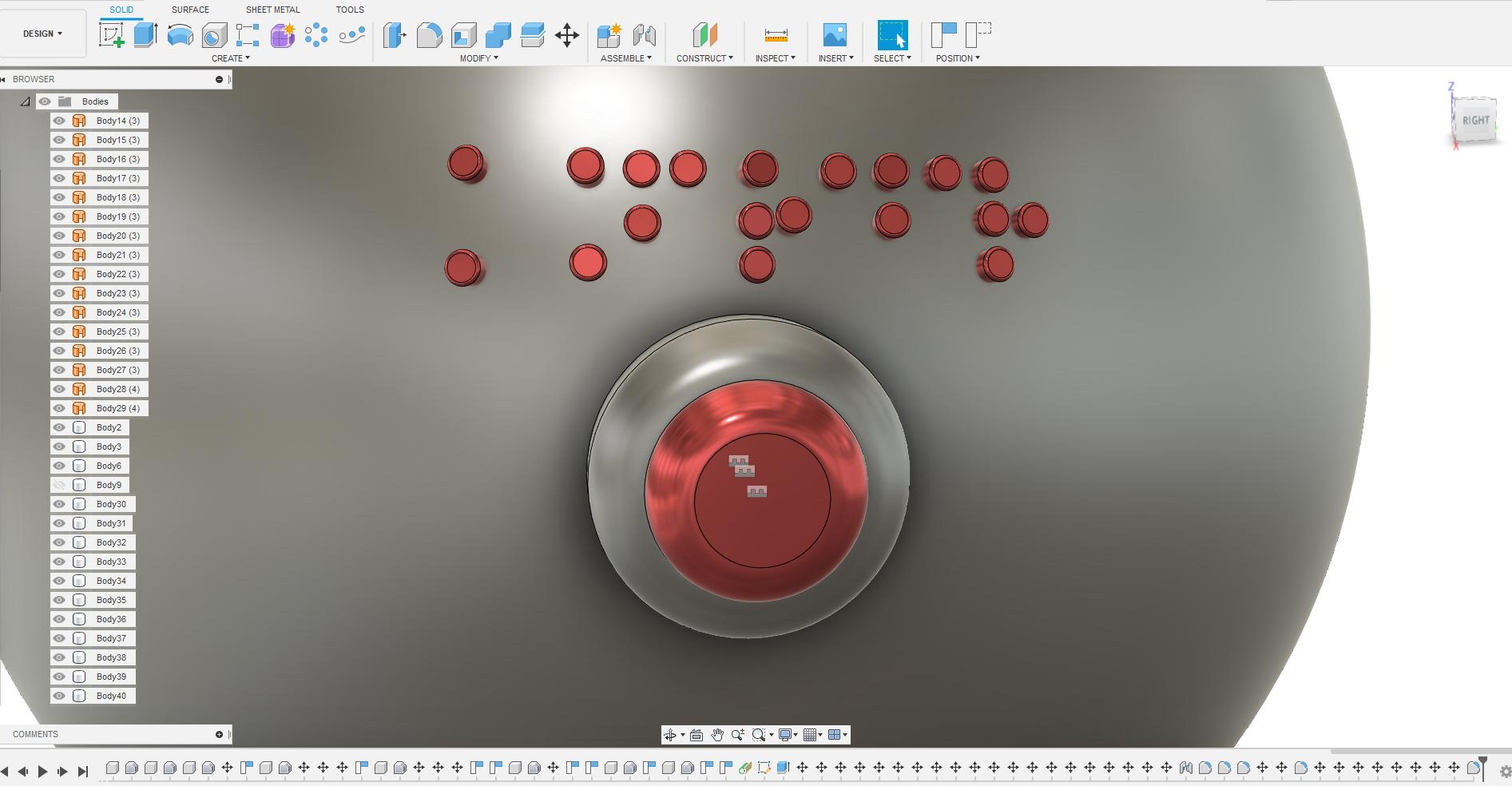

Una vez hemos comprobado con la maqueta que todo nos cuadra, pasamos a digitalizar el diseño para poder imprimirlo. Para eso usaremos Fusion 360. Una vez tengamos nuestro diseño, exportamos el archivo como STL para poder abrirlo con CURA.

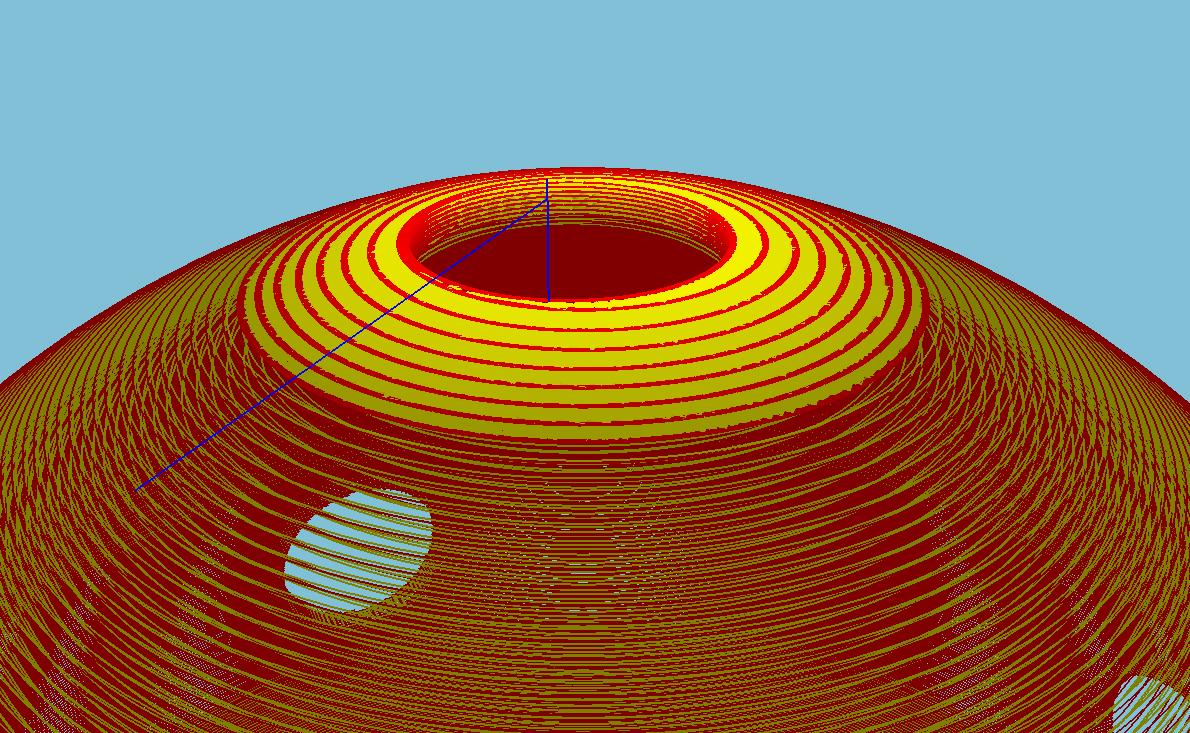

Una vez introducida tu pieza deberás ajustar los siguientes parámetros:

La altura de capa (lo que determinará en gran parte la calidad de la pieza), el grosor del borde (esto depende del tamaño de la boquilla con el que trabajemos), la retracción (sirve para que cuando el extrusor esté desplazandose, este retraiga un poco el plástico y no nos gotee estropeando la pieza).

El grosor de la capa inferior y superior, la densidad de relleno (lo que nos indicará el gasto tanto a nivel de tiempo como a nivel de material, ya que cuanto más relleno más tardará en imprimir y más PLA necesitará para llevar la pieza a cabo).

La velocidad y la temperatura serán dos parametros sumamente importantes y siempre estarán relacionados. A mayor velocidad, peor calidad de impresión, por lo que habrá que tener en cuenta que tipo de acabado queremos darle a la pieza y si nos conviene emplear más tiempo para la impresión. La temperatura para PLA suele ser entre 190-210⁰. Por último habrá que configurar el diametro del filamento y el mutiplicador del flujo de filamento (flow o cantidad de filamento que extruye la impresora).

Una vez configurados los parámetros, exporta el archivo STL y ya está listo para tu impresora 3D!
