DIY Power Supply Recycling an Old PC.

Preparing your workshop for your electronic projects.

A la hora de afrontar los diferentes proyectos electrónicos, una de las primeras herramientas que echarás en falta es una fuente de alimentación de laboratorio. Si buscas un poco, una fuente medianamente decente cuesta bastante dinero, por lo que nos planteamos realizar nuestra propia fuente de alimentación usando una antigua fuente de alimentación ATX de tu viejo ordenador.

En mi caso, tenemos una fuente de alimentación de una PC antigua que tenía por casa, pero puedo obtener una por 5 € de segunda mano fácilmente.

Como se ve en la etiqueta nos ofrece de manera directa voltajes 3,3V, 5V y 12V, con un amperaje de sobra. Los voltajes negativos de momento no nos interesan. El código de colores de los pinos es el siguiente: Para poder encender la fuente debemos puentear los cables verde PS_ON, con cualquiera de los negros (COM), que equivale a cuando en nuestro PC pulsamos el botón de encendido. De esta manera la fuente queda encendida.Según indican algunas fuentes, la salida 5VSB ofrece 5V incluso cuando la fuente está apagada, hecho que puede ser específico para agregar un led de encendido o para obtener un voltaje, incluso con la fuente apagada, pero no es mi caso y en mi fuente simplemente ofrece voltaje con la fuente encendida, por lo que no lo usaremos de momento. Como vemos la fuente ya nos ofrece de la serie algunos de los voltajes mas habituales: 3,3V,

Como una primera versión vamos a hacer una fuente de laboratorio funcional, pero relativamente sencillo. Podríamos incorporar un Step-Up de tal manera que pudiéramos aumentar el rango de voltaje por encima de los 12 V, pero para la mayoría de los proyectos con el trabajo en el rango de voltaje entre 3,3 y 12 V es suficiente. Como extras incorporaremos una salida de voltaje regulable (máx. 12 V) y una salida USB de 5V que siempre nos puede ser útil.

Y como tenemos impresora 3D vamos a dejarla más similar posible a una fuente de laboratorio "profesional", para que diseñemos una caja que además de hacer que el conjunto esté más presentable, proteja nuestro cableado adicional y aporte un revestimiento plástico al conjunto evitando así posibles problemas eléctricos.

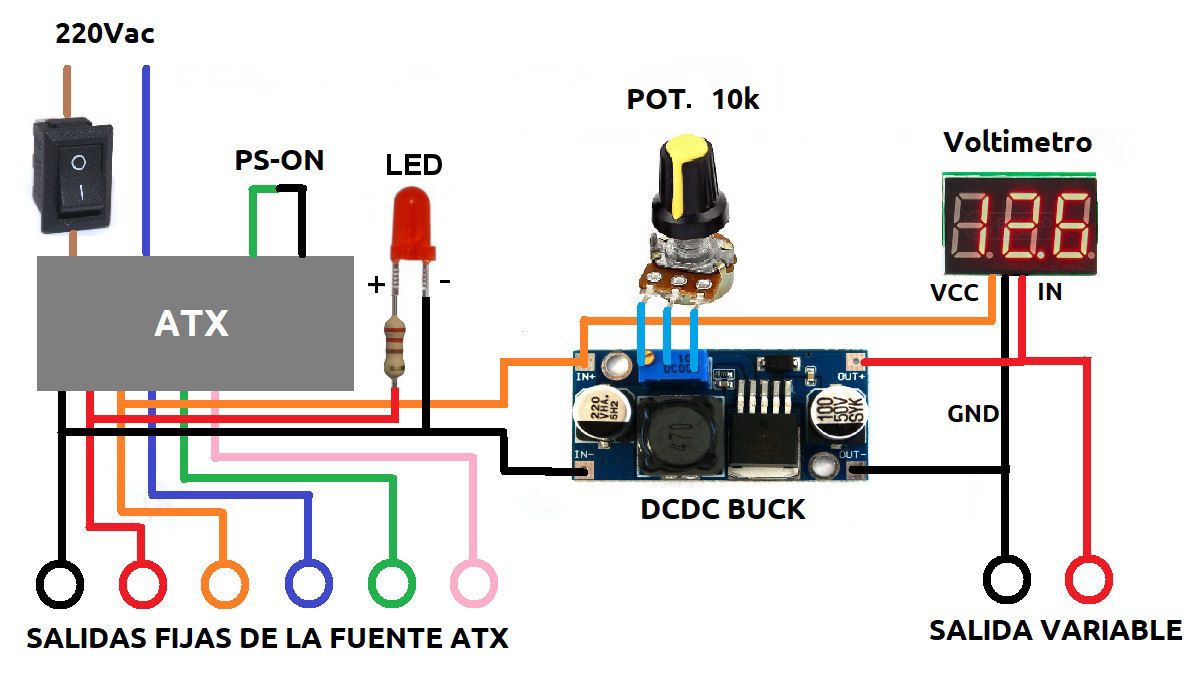

Una primera aproximación sería algo similar a esto:

• Varios conectores hembra enchufe tipo Banana de 4 mm. Pack de 10. 1,69 €
• Varios conectores macho macho tipo banana de 4 mm. Pack de 10. 0,97 €
• Potenciómetro de 10K Pack de 5. 1,96 €
• Módulo DCDC LM2596. 1 unid. 1,39 €
• Voltímetro de 3 hilos. 1 unid. 1,02 €
• Led rojo 1 unid.
• Resistencia 220 Ohm. 1 unid.
• conector hembra USB. 1 unid.
• Pinzas cocodrilo. 2 unid.
• Cables. 2 unid.

En mi caso resistencias, leds, pinzas de cocodrilo, cables y topes ya los tenía por casa y el conector hembra reutilizado de una batería USB rota, pero podéis comprar también ese material a un precio bajo en Aliexpress.

En total nos hemos gastado unos 7 € y aun nos sobra algo de material para futuros proyectos: conectores banana y potenciómetros.

Necesitarás:

• Hardware: Impresora 3D. Si quieres imprimir una caja chula. También puedes utilizar el mismo chasis de la fuente o alguna otra caja que tengas por casa.
• Software: Algún software de diseño 3D como FreeCAD para diseñar / modificar la caja y evidentemente algún laminador tipo Cura para imprimir la caja.

Aquí tenéis el diseño para imprimirlo y modificarlo como queráis:

Caja para fuente de alimentacion de laboratorio ATX by AlfonsoCAL - Thingiverse

El montaje es relativamente sencillo y siguiendo las instrucciones de la multitud de videos que corren por la red podréis hacerlo sin problema. Simplemente decir que recordad que estamos "jugando" con 220V, con lo cual trabajad siempre con la fuente apagada. Haced unas soldaduras y proteged bien con tubo termoretráctil las soldaduras sin dejar ningún cable suelto al aire que pueda provocar un cortocircuito.

Una vez desmontada la fuente ATX tendremos el "mazacote" de cables que debemos ordenar por colores. Según las tomas con los diferentes voltajes que queramos hacer agruparemos los cables por colores soldándolos para formar un único terminal (o los que necesitemos), que seran los diferentes voltajes que nos proporcionará la fuente (3,3V, 5V, 12 V). Podemos complicarnos mas o menos añadiendo diferentes salidas de 5V: USB, micro-USB, etc... añadiendo leds, interruptores, etc... todo eso es opcional. Si con estos valores de salida no tenemos suficiente añadiremos un regulador de voltaje. En mi caso un regulador que me da un intervalo entre 1V y 12V para cuando necesitamos voltajes intermedios (por ejemplo 6V, 7V, 9V, etc....).

Además de las piezas impresas necesitarás:

• 4 Tornilos de métrica 3 para el frontal.
• 8 tuercas de métrica 3 para el frontal.
• 2 tornillos métricos 4 para las asas.
• 2 tuercas métricas 4 para las asas.
• Tacos para la base
• Algo para rotular: Dymo o pegatinas.

• Ekectgpl - "Fuente de Laboratorio con Fuente de PC ATX": http://electgpl.blogspot.com/2018/09/fuente-de-laboratorio-con-fuente-de-pc.html
• Luis Llamas - “FUENTE DE ALIMENTACIÓN CASERA CON FUENTE ATX”: https://www.luisllamas.es/fuente-de-alimentacion-casera-con-fuente-atx-1-de-2/
