Freno De Estacionamiento Para Simuladores De Camiones / Parking Brake for Truck Simulators

Hola a todos! Como muchos otros, en los tiempos que corren he dedicado algo mas de tiempo a descubrir nuevas aficiones. Por mi parte han sido los simuladores de camiones, como son eurotruck simulator 2 o american truck simulator.

Quise realizar un panel de control para hacer mas efectiva la simulación (o al menos mas divertida e inmersiva) Esta es la primera parte del proyecto, el freno de estacionamiento, luego vendrán mas, pero esos los iré subiendo conforme los vaya terminando. Respecto a el freno de estacionamiento, decir que esta todo bien ajustado y comprobado, y espero que mi explicación le resulte fácil y satisfactoria, no obstante de no ser así, estaré encantado de ayudarles.

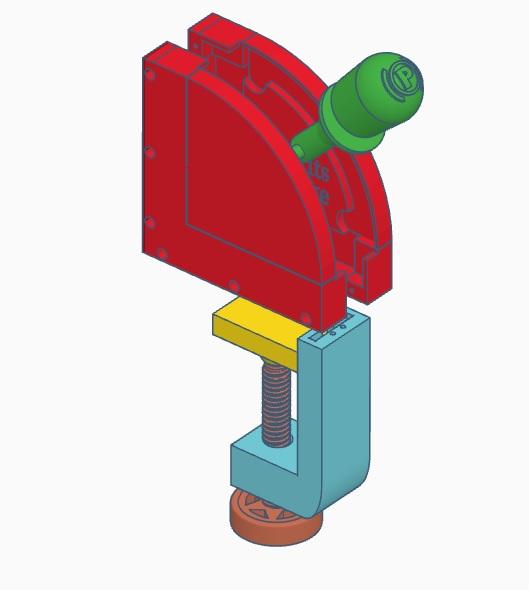

Esta pieza a sido diseñada íntegramente en tinkercad. :)

-------------------

Hello everybody! Like many others, these days I have spent a little more time discovering new hobbies. For my part, it has been the truck simulators, such as eurotruck simulator 2 or american truck simulator.
I wanted to create a control panel to make the simulation more effective (or at least more fun and immersive). This is the first part of the project, the parking brake, then more will come, but I will go up as I finish them. Regarding the parking brake, say that everything is well adjusted and checked, and I hope that my explanation is easy and satisfactory, however if not, I will be happy to help you.

This piece has been designed entirely in tinkercad. :)

Como herramientas, necesitaremos un soldador de estaño y una pistola de pegamento.

La lista de materiales es pequeña, pongo enlaces a modo de ejemplo (bueno son los que yo use) pero no son en modo alguno enlaces referidos por lo que puede comprar estos donde mejor les convenga.

- 1x Cable USB

- 1x Arduino micro

- 8x Tornillos 2,9x13mm

- 2x Finales de carrera v-15-1c25

- 2x Rodamientos 606ZZ

- 2x Rodamientos MR126ZZ

- 1x Muelle 20mm

- 2x Tuercas M6

- 2x Trozos varilla roscada M6 (121mm y 28mm)

--------------------

The list of materials is small, I put links as an example (well they are the ones I use) but they are not in any way referred links so you can buy these where it suits you best.

Las impresiones las realice a 0,2 de altura de capa y 15% de relleno, es mas que suficiente, aunque los considero valores minimos y no es recomendable usar menos.

Ponga soportes en todas las piezas salvo en la 2.4 y las 3.1, 3.2 y 3.3 que no es necesario.

--------------------

The impressions are made at 0.2 layer height and 15% infill, it is more than enough, although I consider them minimum values and it is not advisable to use less.
Put supports in all the pieces except 2.4 and 3.1, 3.2 and 3.3 which is not necessary.

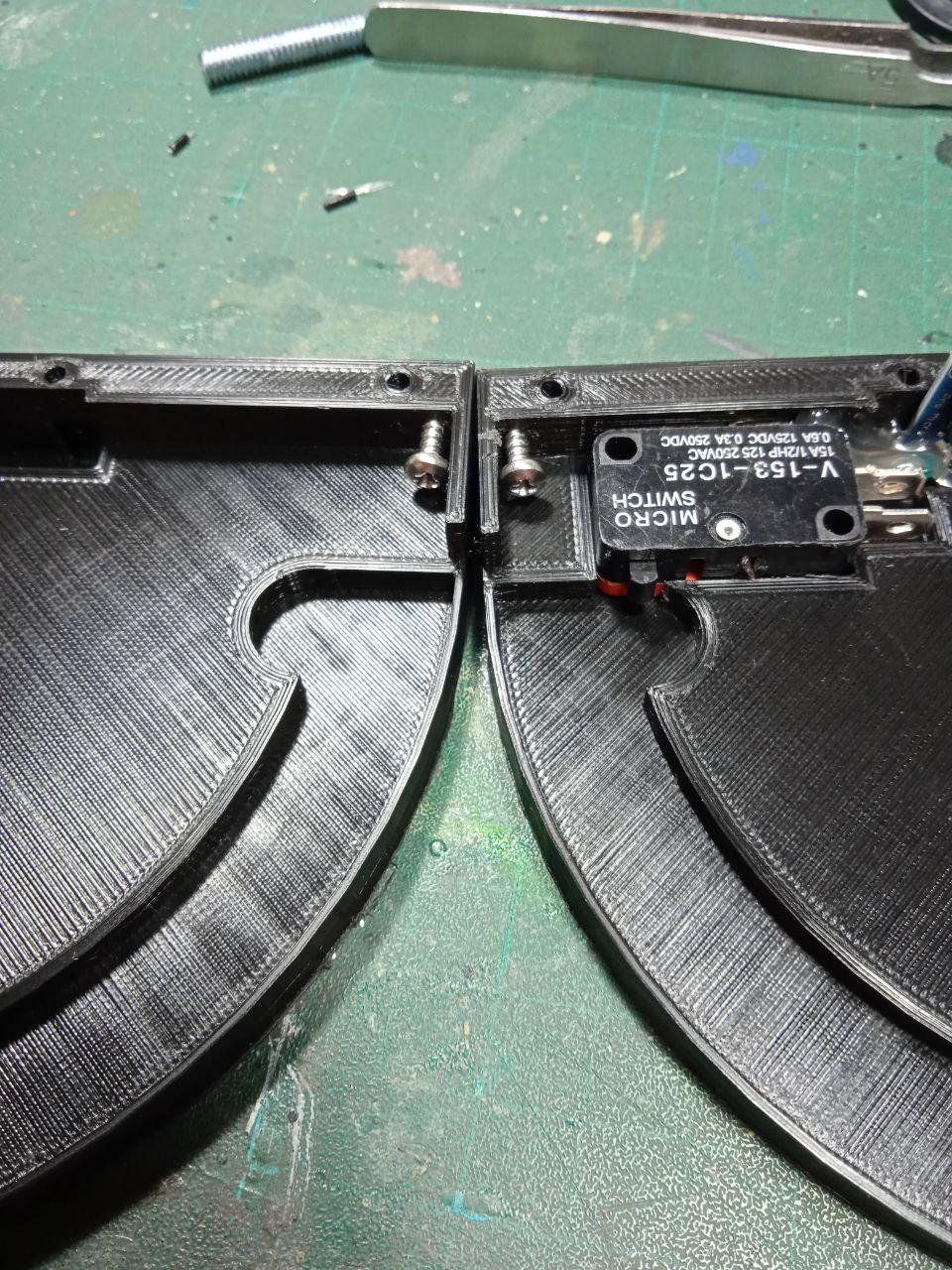

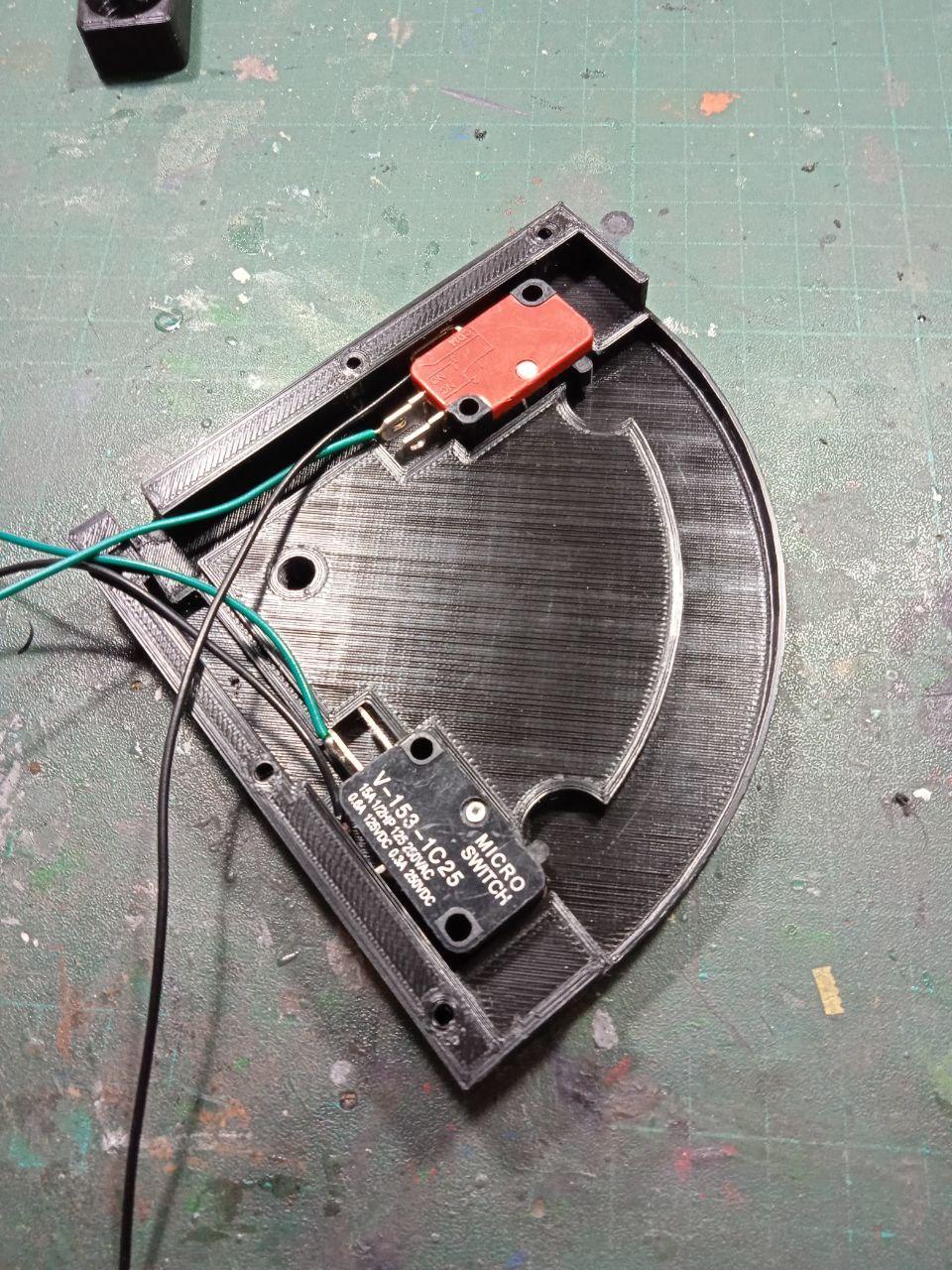

Suelde dos trozos de cable al terminal común y a el normalmente abierto (N.O.) de ambos finales de carrera. Póngalos en los huecos de la pieza 1.1 según se ve en la imagen. Entran ajustados perfectamente.

corte los cables a la medida correcta y únalos entre si soldando el común a GND del arduino micro y el N.O. al pin 9.

Por ultimo, coloque el cable usb y fije en los puntos marcados con la flecha con la pistola de pegamento. Asegúrese de que los cables no sobresalen por encima de la pista.

--------------------

Solder two pieces of wire to the common terminal and to the normally open (N.O.) of both limit switches. Put them in the holes of piece 1.1 as seen in the image. They fit perfectly.
Cut the wires to the correct length and join them together by soldering the common to GND of the arduino micro and the N.O. to pin 9. Finally, attach the usb cable and fix at the points marked with the arrow with the glue gun. Make sure the cables do not stick out above the track.

En primer lugar, rosque parcialmente un tornillos en uno de los laterales de ambas piezas 1.1 y 1.2.

A continuación introduzca el trozo de varilla roscada M6 (28mm) a modo de eje, en la pieza 1.1.

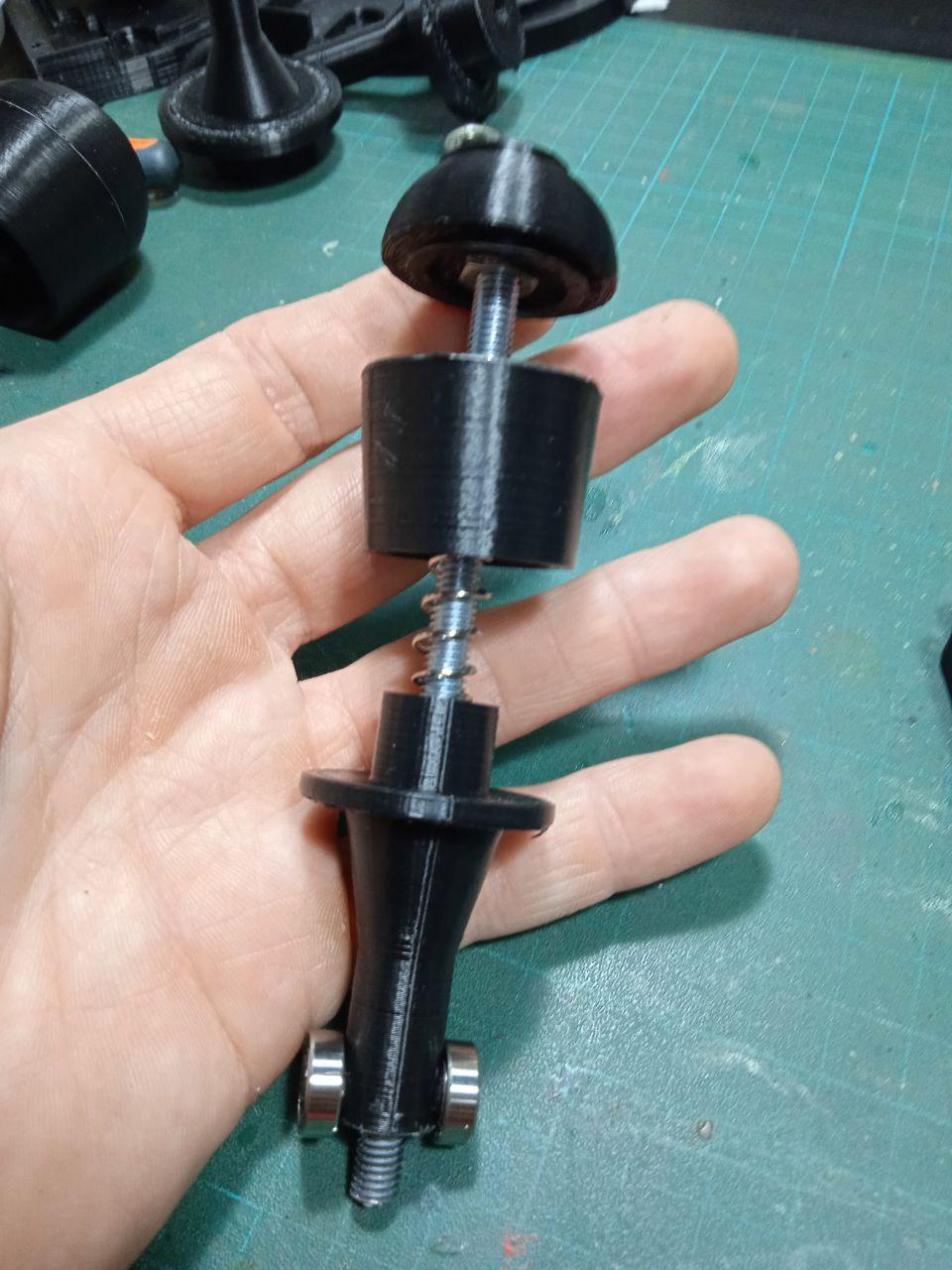

Seguidamente montaremos la palanca en si, pegando la tuerca M6 a la pieza 2.1 y añadiendo la varilla de 121mm. Siguiendo el orden de montaje de la imagen 2.1-->2.2-->Muelle-->2.3

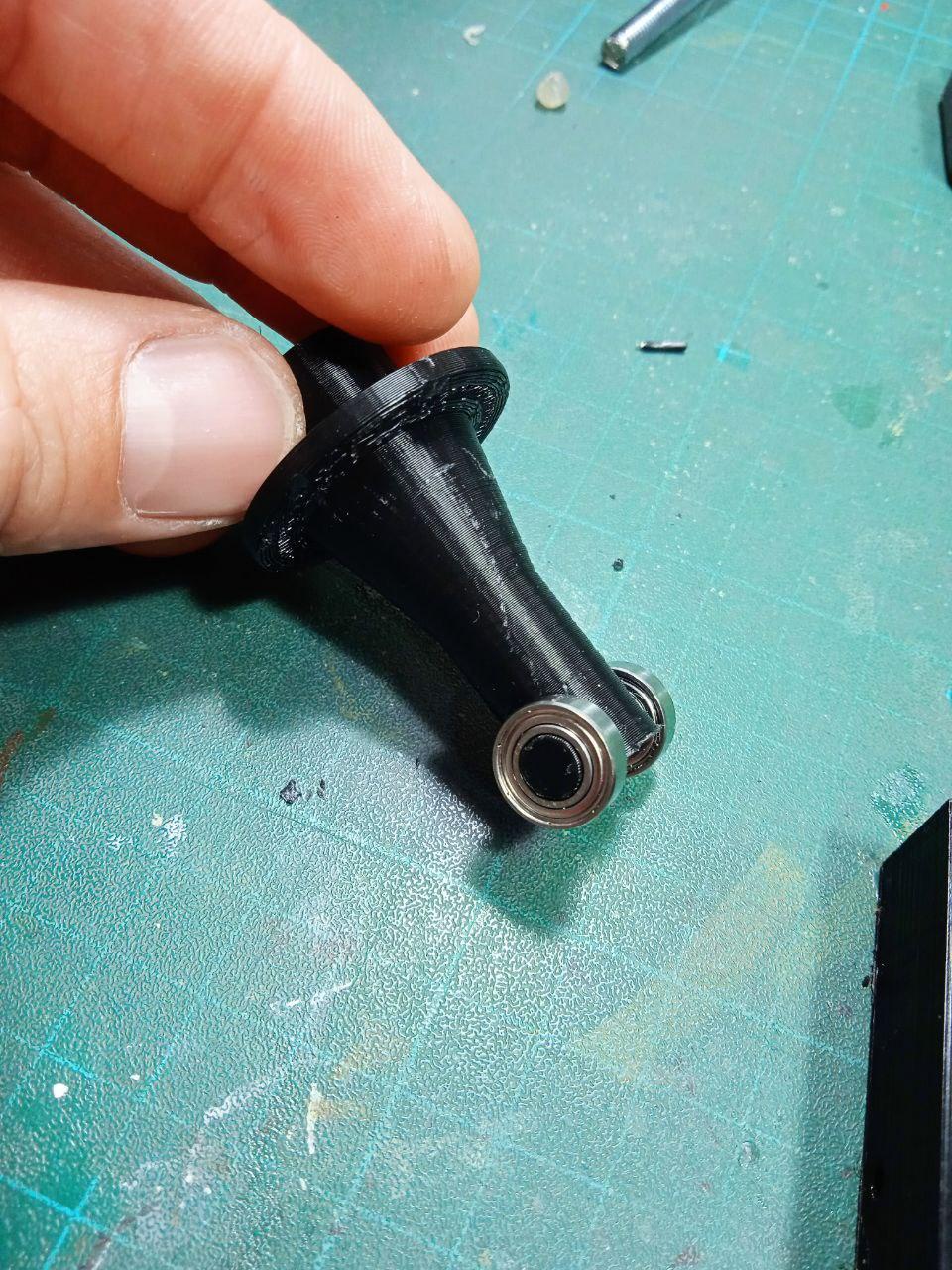

Añadiremos los dos rodamientos MR126ZZ a la pieza 2.3 y los 606ZZ junto a la tuerca los introduciremos en la pieza 2.4.

Una vez lo coloquemos todo en su sitio, y realicemos una pequeña comprobación para ver la dureza del muelle, podemos fijar las tuercas M6 a la varilla con una gota de cianocrilato.

Por ultimo, colocamos la palanca haciendo pasar los rodamientos 606ZZ por el eje de la pieza 1.1, colocamos la 1.2 haciendo coincidir los agujeros y colocamos los tornillos.

Evidentemente esto parece así un poco complejo, pero una imagen valen mas que mil palabras, y ahí las tienen, jejeje.

--------------------

First, partially thread a screw into one of the sides of both parts 1.1 and 1.2.
Then insert the piece of M6 threaded rod (28mm) as an axis, in part 1.1.

Next we will assemble the lever itself, gluing the M6 nut to part 2.1 and adding the 121mm rod. Following the order of assembly in the image 2.1 -> 2.2 -> Spring -> 2.3

We will add the two MR126ZZ bearings to part 2.3 and the 606ZZ together with the nut we will introduce them to part 2.4.

Once we put everything in place, and carry out a small check to see the hardness of the spring, we can fix the M6 nuts to the rod with a drop of cyanoacrylate.

Finally, we place the lever by passing the 606ZZ bearings through the axis of part 1.1, we place 1.2 making the holes coincide and we place the screws.

Obviously this seems a bit complex, but an image is worth a thousand words, and there you have it, hehehe.

El sistema de fijación a la mesa no requiere de mucho trabajo. Y a pesar de que no sea muy resistente, tenga en cuenta que la fuerza que le ejerceremos sera mínima y que en el futuro ira anclado al centro de control por dos agujeros dispuestos en la parte posterior para ello (aunque eso es cosa del futuro).

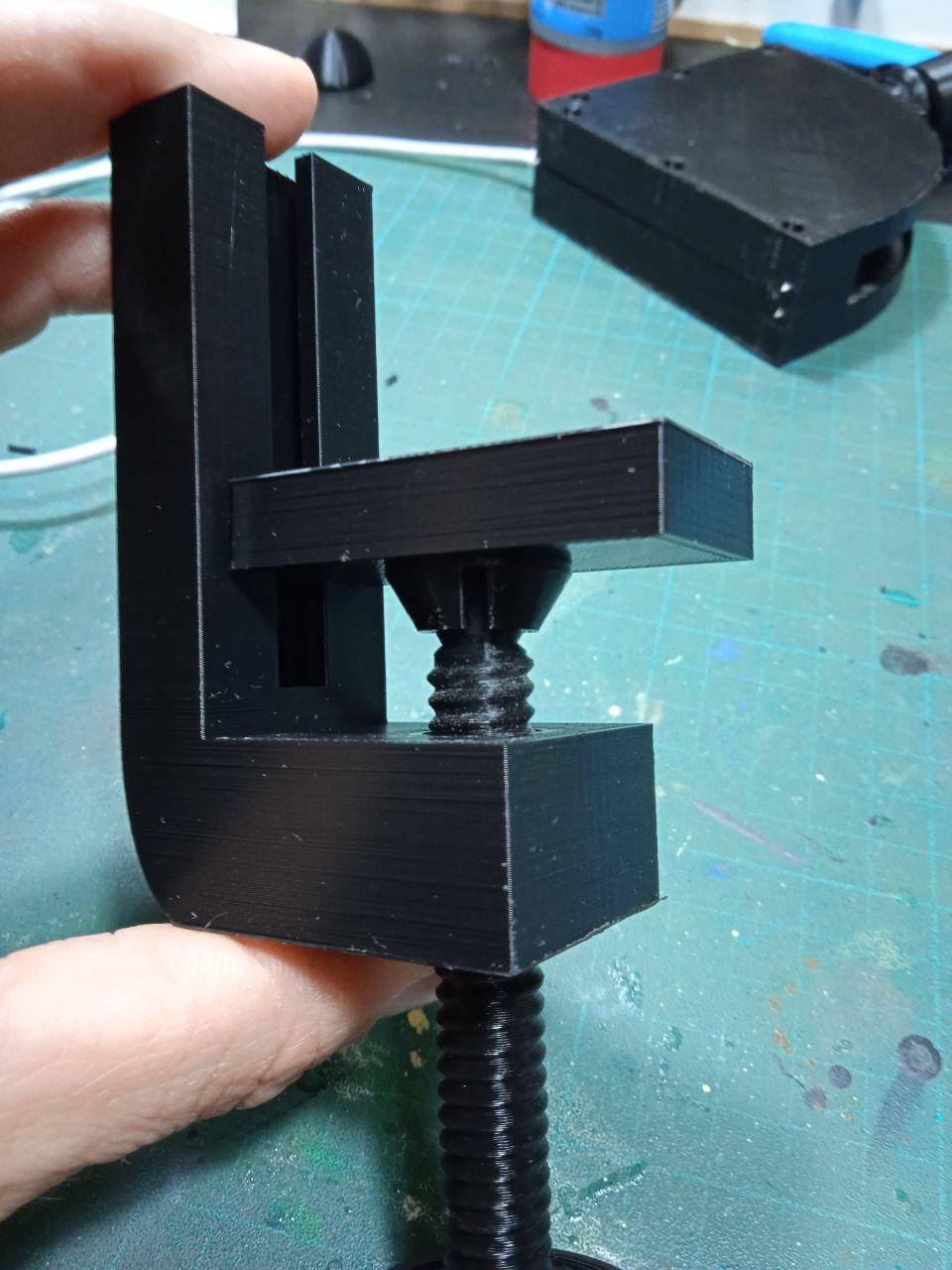

Primeramente rosque el tornillo 3.2 por la parte inferior de la pieza 3.1 y luego añada la 3.3 a través del raíl, haciendo coincidir el anclaje de bola con la bola del tornillo. Finalmente, coloque en su posición y apriete los tornillos que se colocaron en el inicio del paso anterior.

--------------------

The fixing system to the table does not require much work. And although it is not very resistant, keep in mind that the force that we will exert will be minimal and that in the future it will be anchored to the control center by two holes arranged in the back for it (although that is a thing of the future) .
First screw the screw 3.2 through the lower part of the piece 3.1 and then add the 3.3 through the rail, making the ball anchor coincide with the ball of the screw. Finally, place in position and tighten the screws that were placed at the beginning of the previous step.

Utilice la librería arduino joystick, concrétamente el ejemplo "joystick button", entonces no lo sabia, pero aquí en instructables, esta el creador y aquí su maravilloso trabajo. Simplemente abra el ejemplo y súbalo a la placa arduino micro.

Arduino joystick

--------------------

I used the arduino joystick library, specifically the "joystick button" example, so I didn't know, but here in instructables, there is the creator and here his wonderful work. Just open the example and upload it to the arduino micro board.

Arduino joystick

Esto quizás sea la parte mas sencilla, pero no quería dejar ningún cabo suelto.

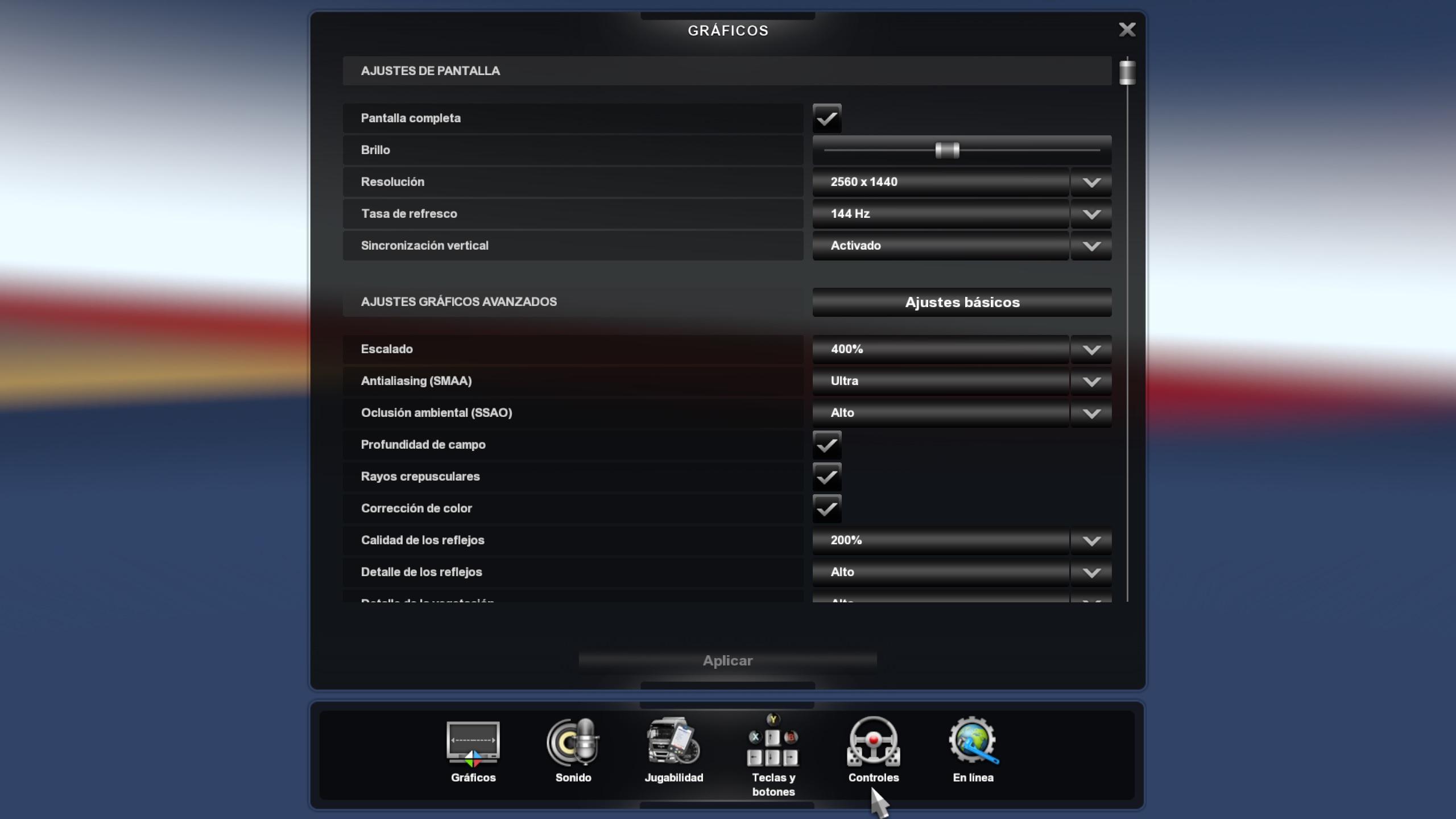

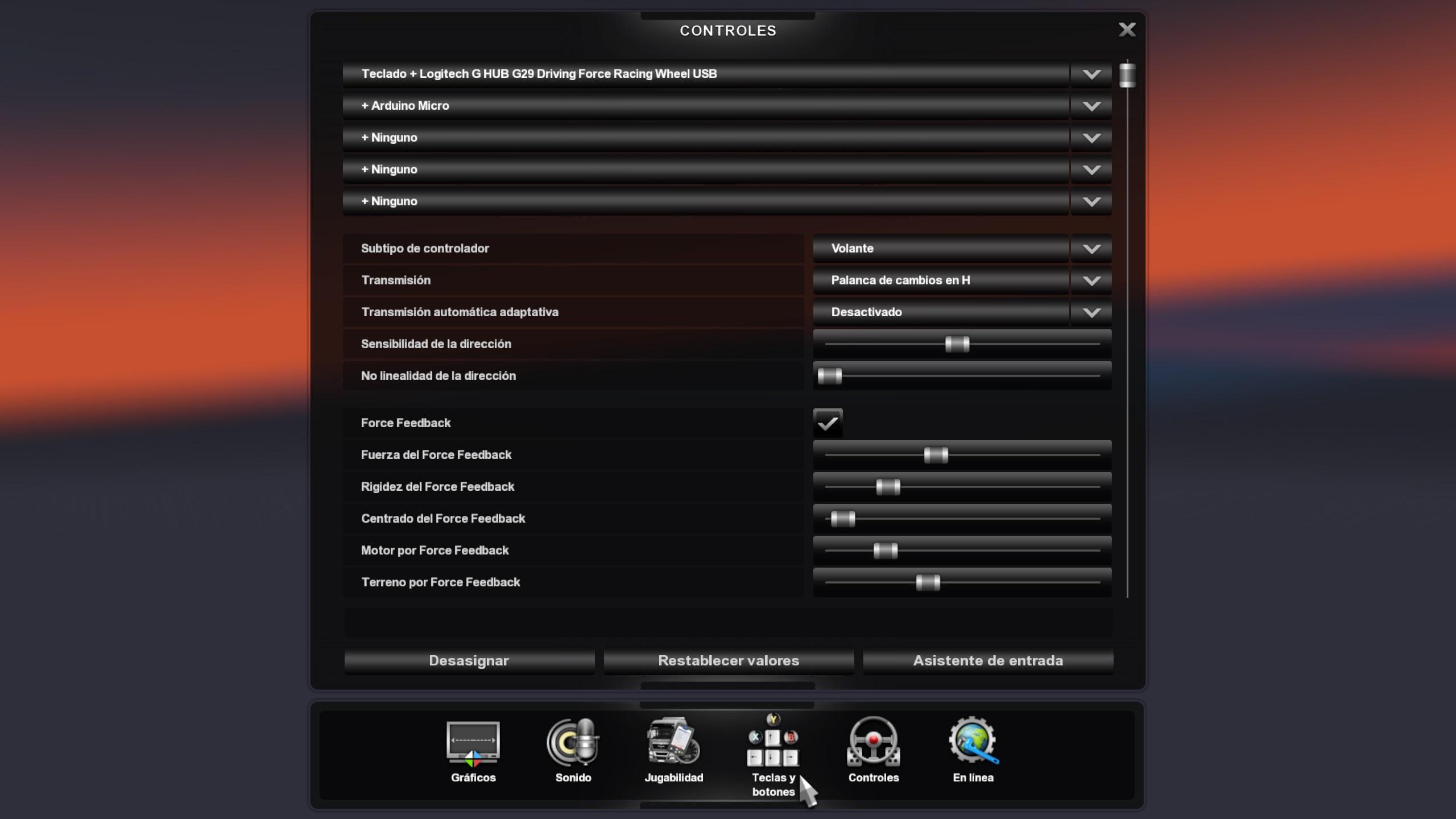

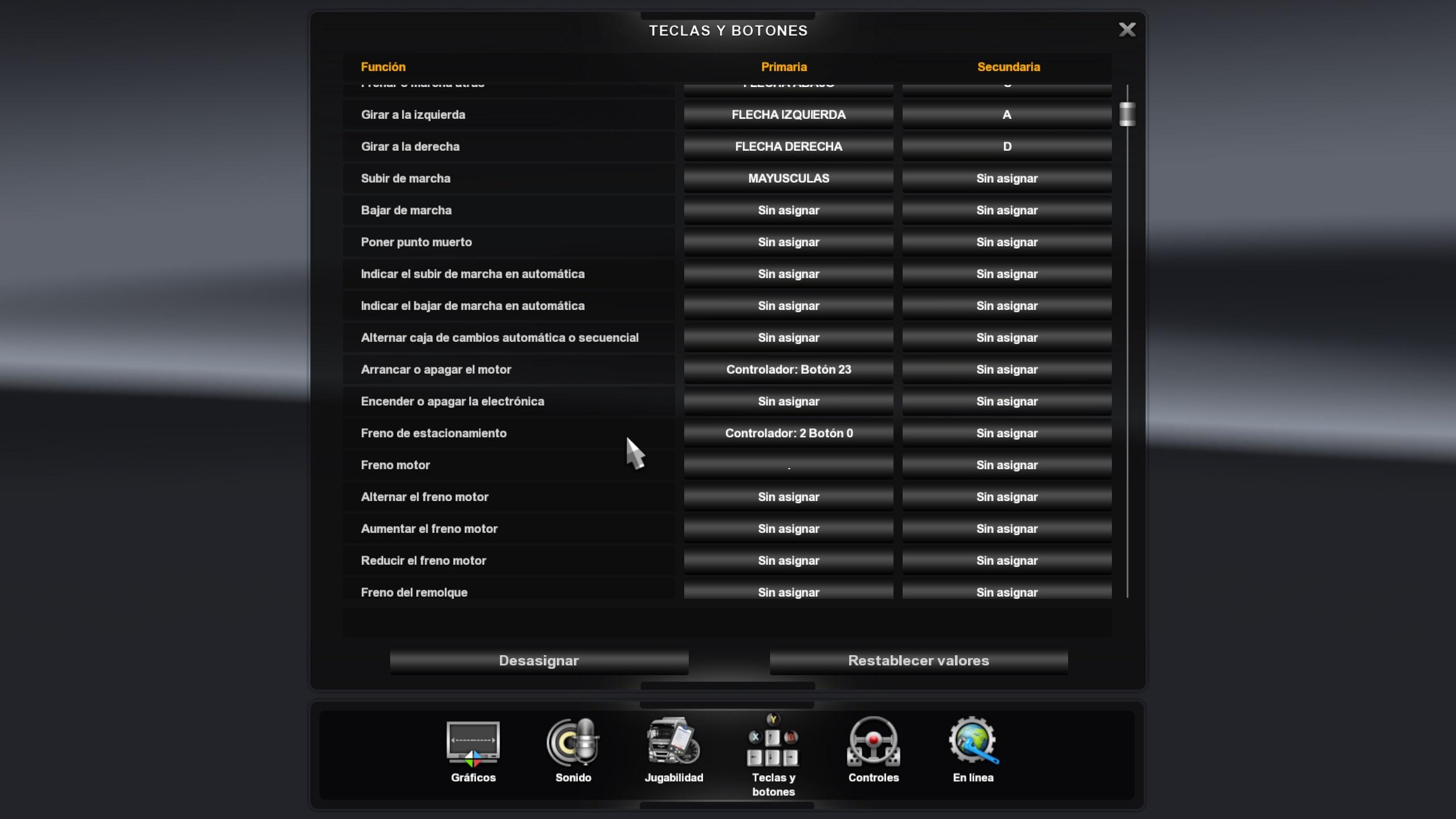

Seleccione en controles el menú desplegable, allí pinche en arduino micro. Posteriormente diríjase a teclas y botones y seleccione el freno de estacionamiento, accione seguidamente el freno y voilà!

--------------------

This may be the easiest part, but I didn't want to leave any loose ends.

Select in controls the drop-down menu, there click on arduino micro. Then go to keys and buttons and select the parking brake, then apply the brake and voilà!

Espero que les haya gustado y lo disfruten!

Si tienen alguna pregunta no duden en ponerse en contacto conmigo.

--------------------

I hope you liked it and enjoy it!

If you have any questions do not hesitate to contact me.
