Hola amigos.

Soy Luis y les enseñaré a como hacer esta figura en AUTODESK FUSION 360

- PC

- INTERNET

- MOUSE

- FUSION 360

Para hacer la cara A, necesitamos estas herramientas:

- Mirror

- Line

Primero, hacer MEDIDAS DE 60 MM y 3 mm

Al finalizar, ubicar el punto medio para hacer una línea necesaria para utilizar la herramienta mirror.

Utiliza la herramienta mirror al lado derecho, luego haz clic en Select en la línea del PM y luego clic en OK.

La línea media ya no será necesaria para esta cara.

Para hacer los rectángulos, tenemos que hacer medidas de 12 y 15 mm.

Luego usa la herramienta rectángulo para dibujar los rectángulos.

Después, usa la herramienta espejo para crear el segundo rectángulo

Clic en Select en la medida de 15 mm y en OK. Luego, elimínala.

Para hacer la apariencia, tenemos que hacer clic en Edit Feature y ubicar los rectángulos. Luego clic en OK.

Donde está la flecha azul, cambiar de 0 a 3 mm.

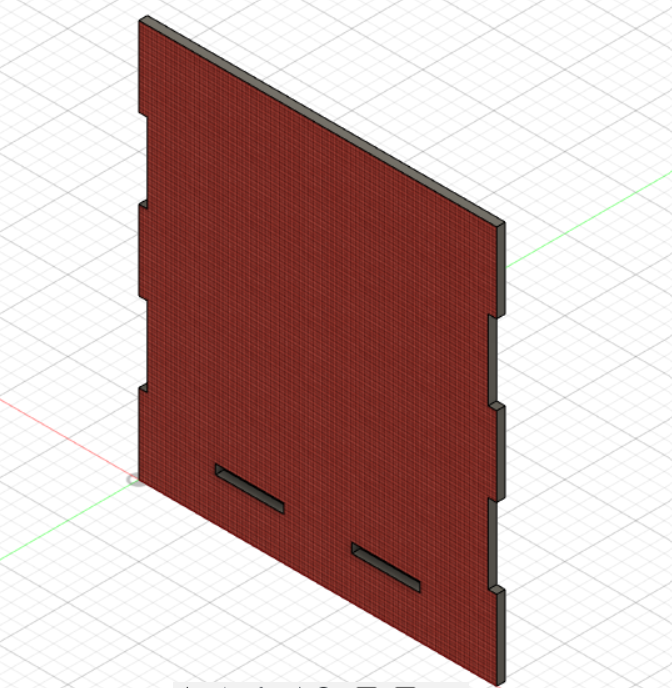

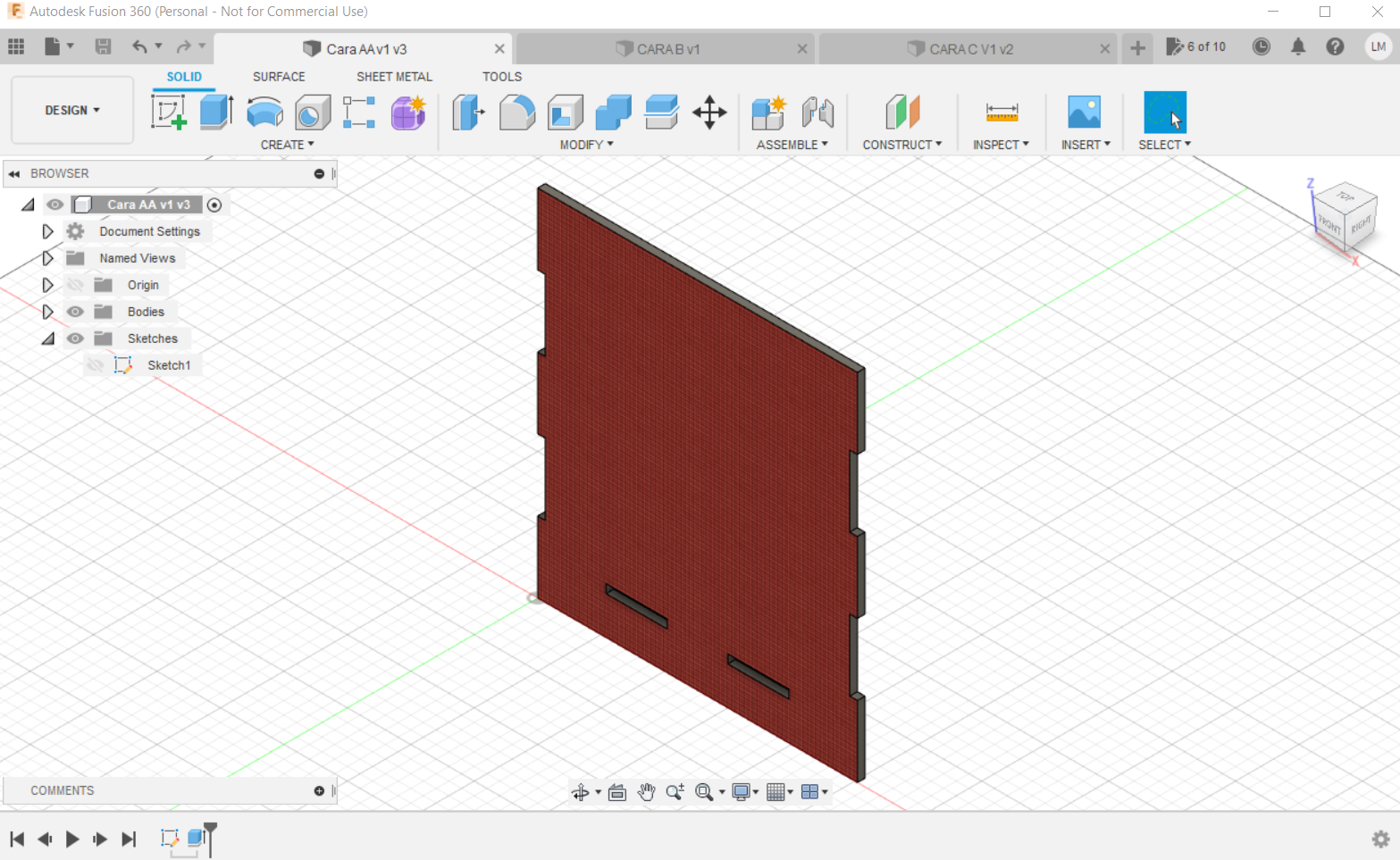

Selecciona la figura y haz clic en APARIENCIA y elige el color que desees y lo arrastras.

Son los mismos procesos de la Cara A, solo que aquí tendrás que hacer medidas de 60 y 3 mm y ubicar el PM arriba.

Después deberás hacer medidas en la parte inferior de la figura para hacer el rectángulo, luego elimina la línea soporte y cambia la ubicación de la medida de 10 mm.

Traza una línea media para crear una de 15.75 mm y utiliza la herramienta círculo para rodear los puntos.

Cambia la medida a 1mm con EXTRUDE y modifica la apariencia.

Son los mismos procesos de las caras anteriores, ,solo que aquí tendrás que hacer medidas de 24, 20 y 3 mm (Hazlo como TOP).

Ubica el punto medio para hacer el lado opuesto inferior con mirror. Luego elimina la línea trazada y crea otra para el lado derecho.

Modifica la apariencia y tienes lista la cara C

Una vez que tengas terminadas las 3 caras, te tocará entregarlas con Instructable para hacer la descripción y los pasos que el resto tiene que hacer para la elaboración de la figura.

Crear cuenta de INSTRUCTABLE y subir las fotos.

En cada descripción debes dar en SAVE. Haz clic en PUBLISH.

- Estas caras las debes hacer en tres tipos respectivos (Front, Right y Top).

- Luego tienes que unir las caras para formar el cubo.

- Espero que la realización te haya servido mucho.

PARA ENSAMBLAR, HACEMOS LO SIGUIENTE:

CARA A HAY QUE UNIRLA CON CARA DE ABAJO Y CON LA HERRAMIENTA DE ENSAMBLAR, UBICAR LOS AGUJEROS O PUNTOS Y DAR CLIC EN OK.

LO MISMO CON EL RESTO DE CARAS (LA CARA A DEBE IR CON UN DIBUJO, PARA HACERLO DEBES TENER UN PROGRAMA LLAMADO RDWORKSV8

TENER COLORES DIFERENTES PARA REALIZAR EL PERSONALIZABLE COMO ROJO (CORTE) Y AZUL (CEPILLO).

PARA ENSAMBLAR LA LLAVE INGLESA, DEBES UTILIZAR LA HERRAMIENTA DE ENSANBLAJE, TOMANDO EN CUENTA QUE DEBE ESTAR EN LA FIGURA, PARA EVITAR QUE ESTÉ INCRUSTADO.

Y EL RESULTADO QUEDARÍA COMO EL DE LA IMAGEN.
