Estrella De Navidad

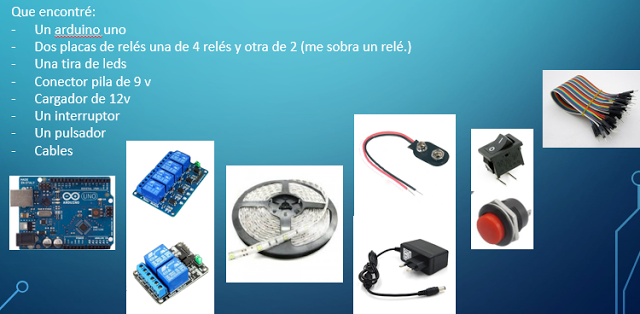

1. Como todo aficionado a Arduino, al llegar a la Navidad, quería hacer algo para programar las luces navideñas.Así, que me puse a buscar por casa, haber que salía.Encontré una tira de leds que comprara y que no tuviera módulos para guardar las luces me ocurrió hacer una estrella navideña. Ademas, siempre tengo casa por casa, un interruptor, un pulsador, un porta pila de 9v, un cargador de móvil viejo de 12v y cables claro.

1.Con todo esto, me puse a buscador de que hacer la estrella, y encontré, una caja con su protección de poliespan. Así que diseña la estrella de 5 puntas en el poliespan, la corte y la pegue a la caja.

La tira de leds se puede cortar cada 3 leds, así que la corte cada 12 para cubrir una punta de la estrella. Y por supuesto cada punta de la estrella esta cortada a medida de la tira de leds.

A cada cacho de tiraLed le soldé dos cables y los pasé a la parte posterior de la estrella. No me costo mucho por que es de poliespan claro.

1. En la parte de atrás monte todo el cableado entre el arduino los RELES y las tiras led. Ademas alimenté arduino con la pila de 9v, y los led, a través de los reles, con el cargador de 12v.

No te preocupes, mas adelante te dejare el circuito completo.

1. Y la tapa la hizo con un trozo de "cartón piedra" que tenia por casa, en la que puse el interruptor de la pila y el pulsador para cambiar de programa.

1. Después pinté de la estrella con purpurina y este fue el resultado.

Bueno se que la haréis mucho mejor, pero la intención es lo que cuenta ;-)

1. Vale, pero y los detalles, donde está el esquema de montaje del circuito, y el programa para arduino.

El esquema es fácil de seguir, lo dividimos en dos partes, la parte de arduino y la parte de 12v.

1. Y por último, el programa de Arduino.

Aquí nos daremos cuenta de que uno de los RELES me funciona al revés, eso según el que utilizeis lo tendréis que variar.

Bueno espero que podáis usar parte o todo el instructable, feliz navidad.

Si ya se que hace mucho ruido, jejeje, abra que actualizarlo con transistores.Para la siguiente.
