Estante En Forma De Luna PC2
Hola amigos! ¿No les ha pasado que muchas veces tenemos los lápices o dispositivos USB o quizá tus plumones tirados por la mesa? Pues a mi si por eso en esta nueva oportunidad aprenderemos como hacer un estante pequeño que podrás usar como organizador para útiles escolares (o elementos pequeños) y si desean pueden modificar las medidas y hacerlos más grandes , ya es depende de cada uno. Espero que se diviertan en todo el proceso y ahora si, empecemos.
Let's do it!
Materiales
-Computadora o laptop
--Internet
-Autodesk
-Fusion 360
- Planos (Se encuentran disponibles al final de esta parte)
- Cortadora laser
Downloads
Registro En Autodesk

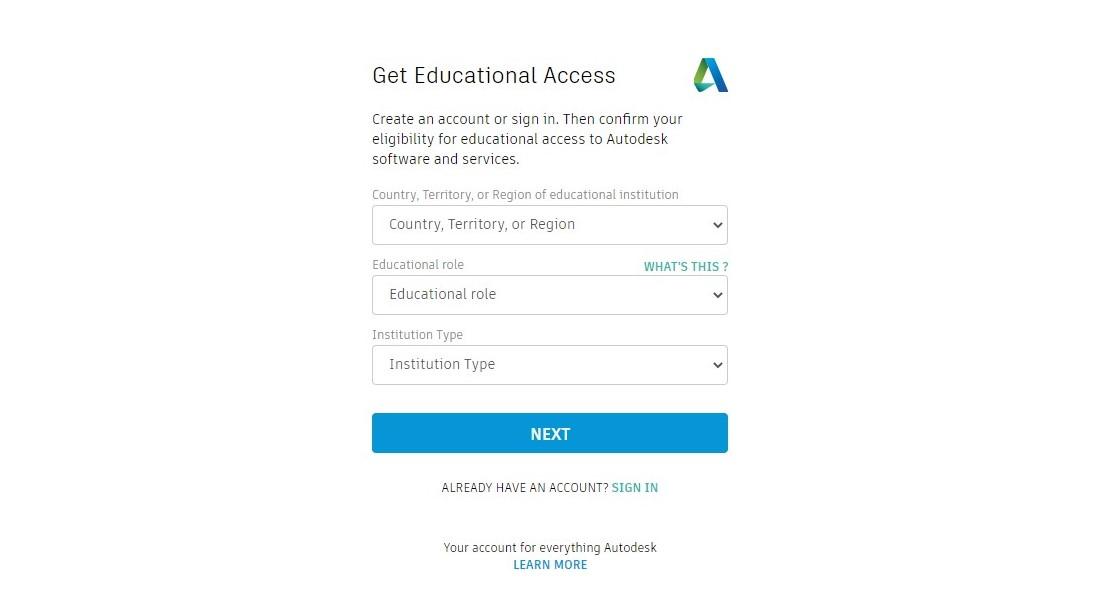

Para el registro de Autodesk debes dirigirte a la página principal buscando Autodesk Fusion 360 y crearte una cuenta en Autodesk rellenando los formularios y requisitos que piden.
CONSEJO:
Si eres un estudiante al igual que yo puedes buscar en el navegador Autodesk Fusion 360 free software for students, que te permitirá (con el correo de estudiante y tu constancia de matricula) acceder a algunos servicios que ofrece Autodesk de forma gratuita en este caso Fusion 360, el cuál descargaremos e instalaremos en caso no lo tengas aún.
Registro En Inventable
Primero nos dirigimos a la página oficial de Inventables (Inventables.com), estando en la página principal le daremos clic a Easel Try it free que nos conducirá directo a registrarnos. Una vez tengas tu cuenta ya activada y hayas podido acceder a la plataforma, tenlo guardado porque lo usaremos más adelante.
Cara a (Parte Delantera)

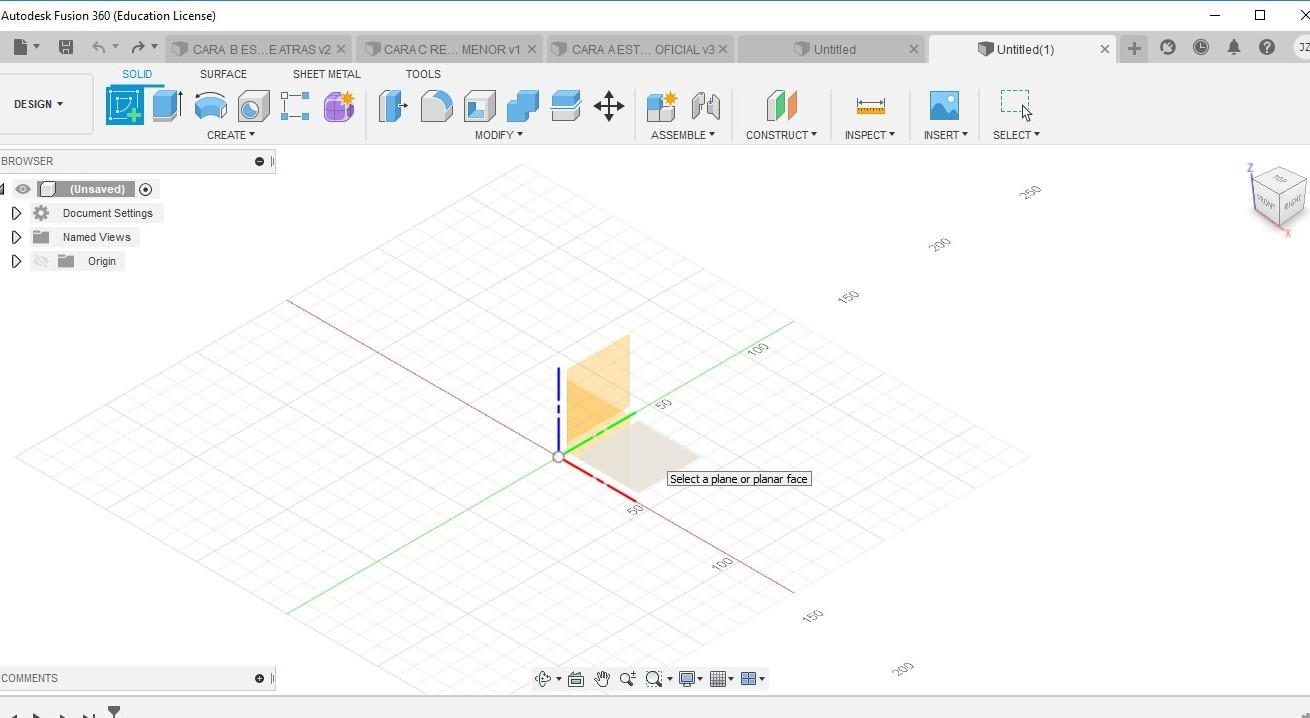

Para la primera cara debemos empezar abriendo la aplicación Fusion 360 y dar clic en Crear Sketch, luego tendremos que elegir una de las caras en este caso como haremos la parte frontal del estante, seleccionaremos el plano que está entre la línea azul y rojo. Ahora le daremos la forma a la luna por lo que primero daremos clic en la parte superior de herramientas y seleccionaremos el circulo y luego nos aparecerán otras opciones que en este caso trabajaremos con el Center Diameter Circle, ahora crearemos nuestro circulo en el plano y aparecerán números ese es el tamaño del radio del círculo, para nuestro estante al ser pequeño le pondremos 400 ya que como dato extra Fusion trabaja en milímetros lo que nos darían 40 centímetros en total, luego crearemos otro círculo con 360 de diámetro y lo acomodaremos de tal manera que se forme una intersección entre ambos.
Para que quede como una luna nos dirigiremos a las tijeras que están en la parte superior y presionaremos las líneas que queremos borrar o cortar lo que permitirá la forma de la luna.

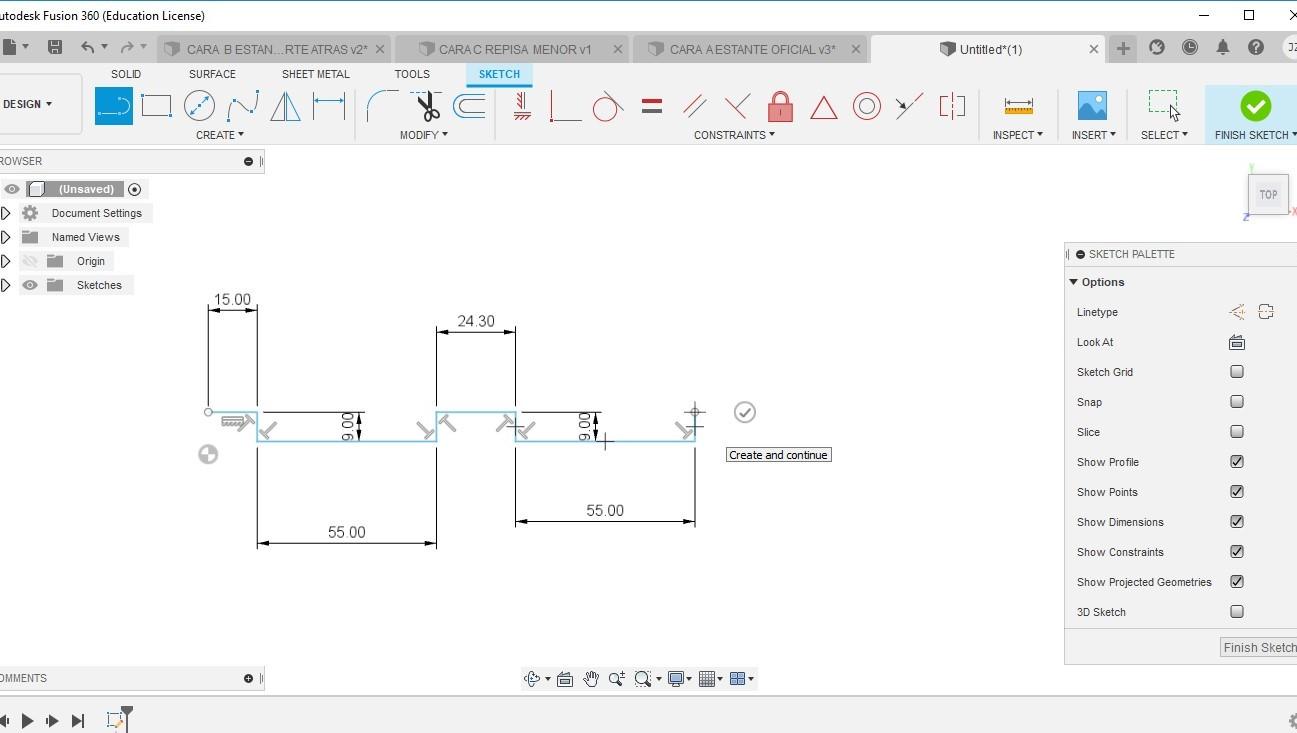

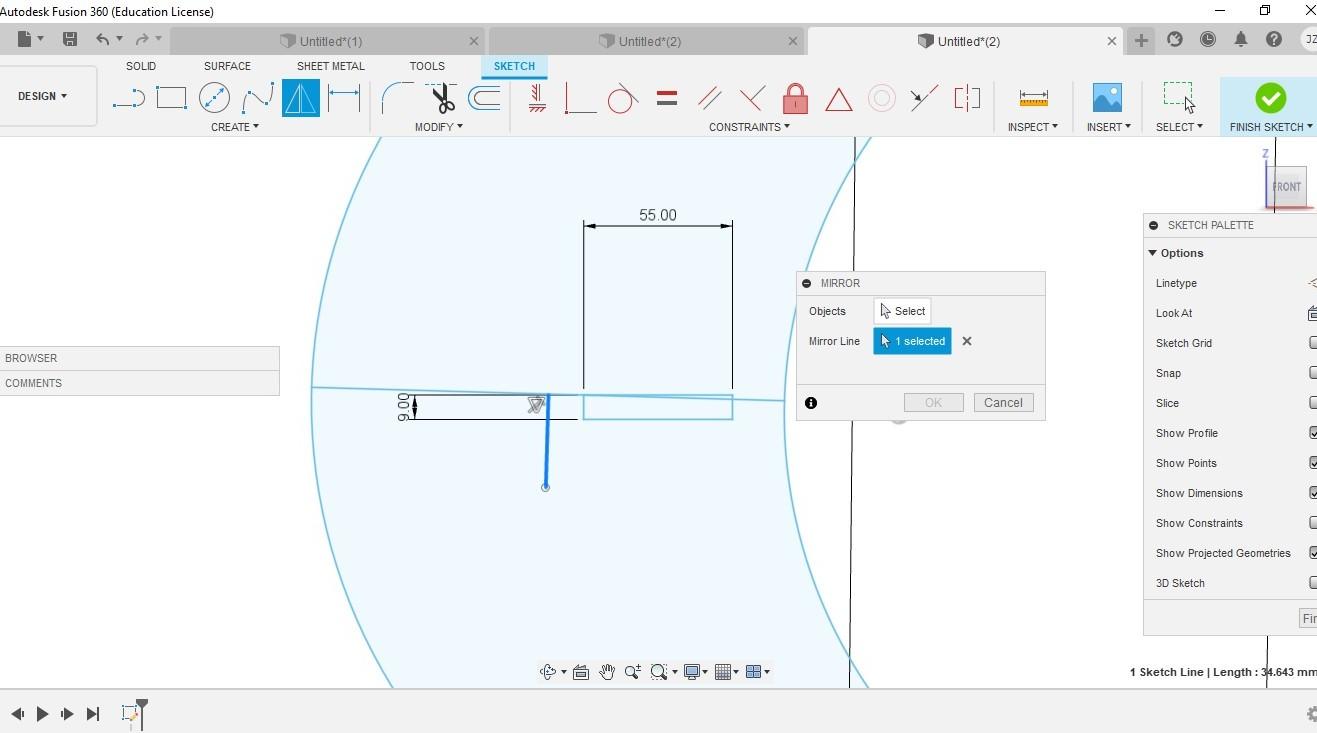

Para la parte interna trazamos una línea que divida nuestra luna a la mitad y luego una pequeña línea de guía, calculando dejando un pequeño espacio hacemos un rectángulo de 55 x 9 mm, pero sólo en un lado ya que aplicaremos la herramienta Mirror, primero das clic en Create luego entre las opciones encontrarás una que dice Mirror y te aparecerá un cuadrito donde dice Mirror Line debes seleccionar sólo la línea de en medio y la que separa el espacio entre el rectángulo y la línea del medio, luego en Objects seleccionas las líneas que deseas copiar en este caso las del rectángulo y se irá trazando la otra mitad a la misma medida.

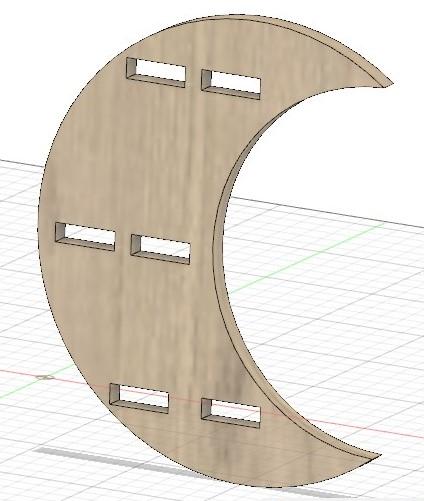

Ahora volvemos con la herramienta Line o línea y trazaremos desde la esquina derecha superior del rectángulo de 132 mm, formamos a partir de esa línea otro rectángulo de las mismas medidas y hacemos el mismo proceso anterior poner una línea en medio y hacer un Mirror. Haremos lo mismo para la parte de abajo y una vez terminada la parte interna finalizamos el Sketch. Ahora nos dirigimos hacia Extrude que se encuentra al lado de crear Sketch y le daremos 9 mm de extrusión le damos Ok y por último iremos a Appearence se encuentra dando clic en Modify y entre sus opciones te aparecerá. Gracias a appearence podremos darle alguna textura a nuestro objeto y cambiarlo según tus gustos.
OJO: NO OLVIDES GUARDAR DESDE EL PRINCIPIO TU TRABAJO PARA Q NO SE TE PIERDA, YA QUE EL PROGRAMA USA MUCHO ESPACIO Y TIENDE A PONERSE LENTO.
Cara B (Parte Trasera)
Continuamos con la parte trasera del estante:
- Dar clic en Create Sketch.

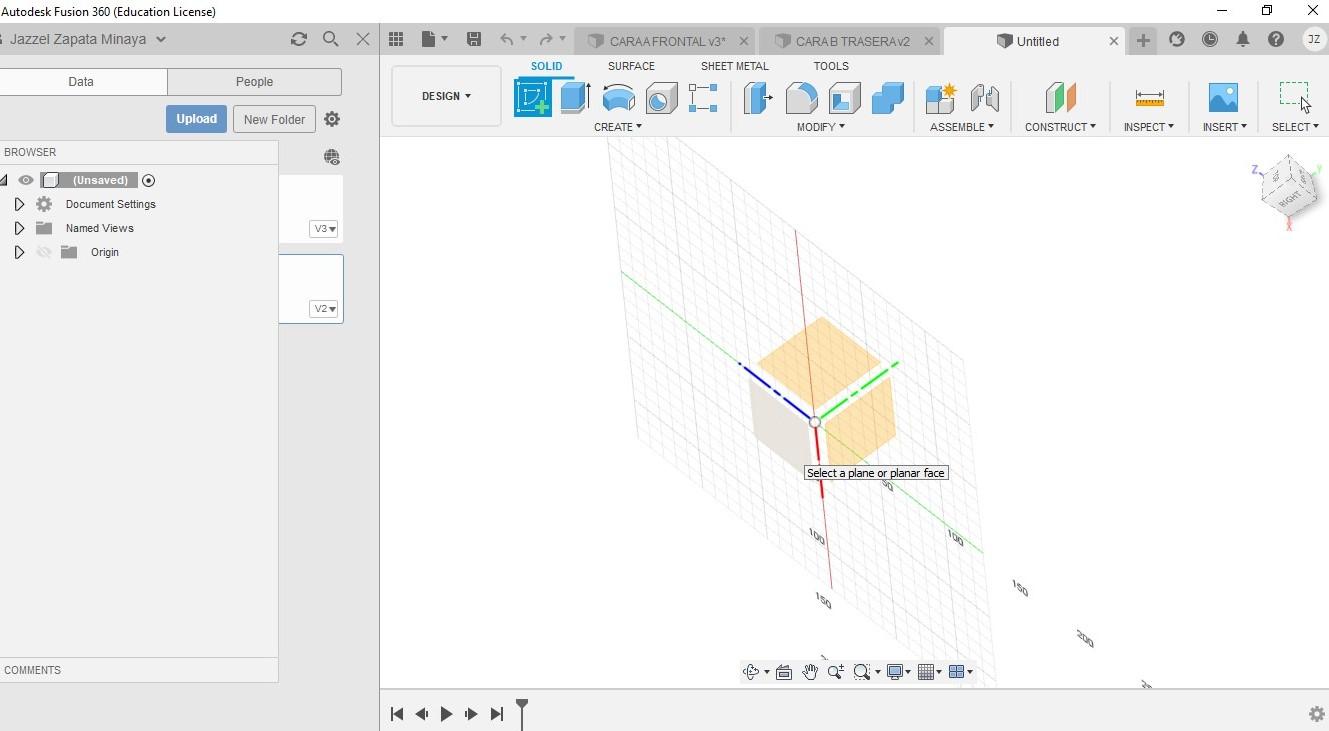

- Seleccionar el plano que usaremos en este caso el plano entre las líneas rojo y azul igual que el anterior.

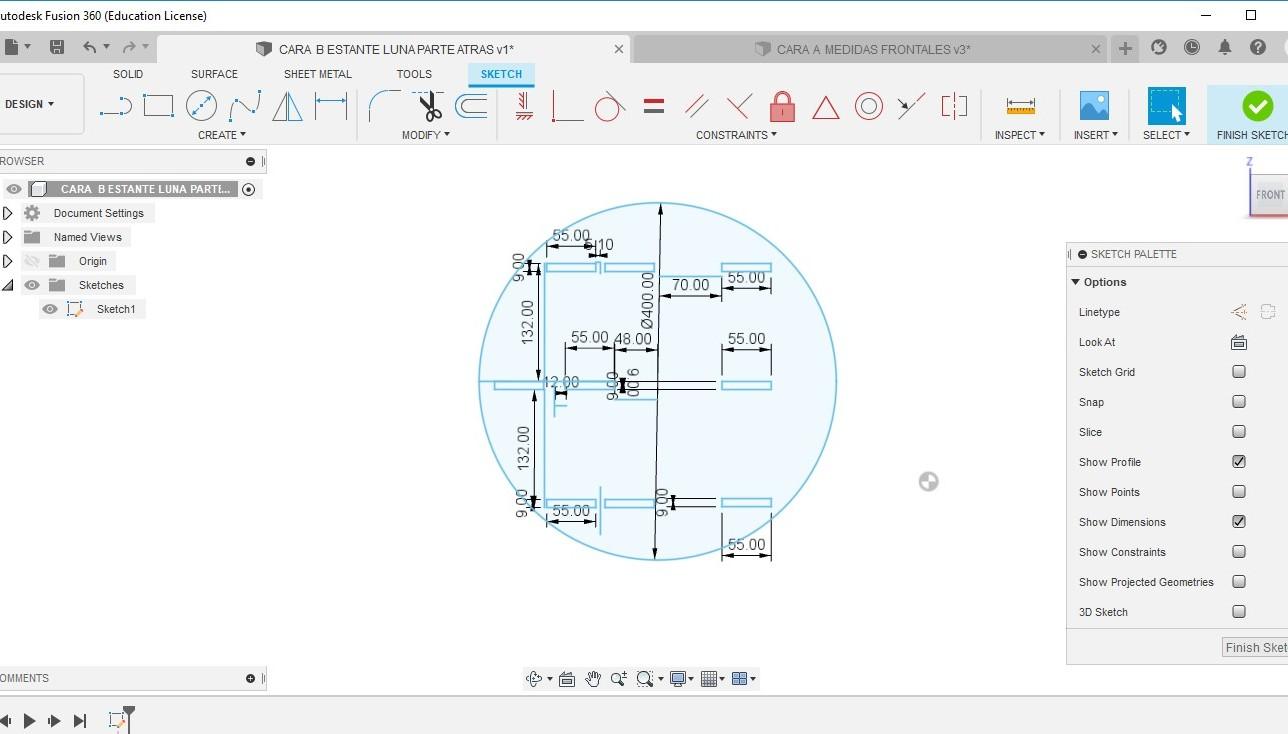

-Creamos un círculo de 400 mm de diámetro.

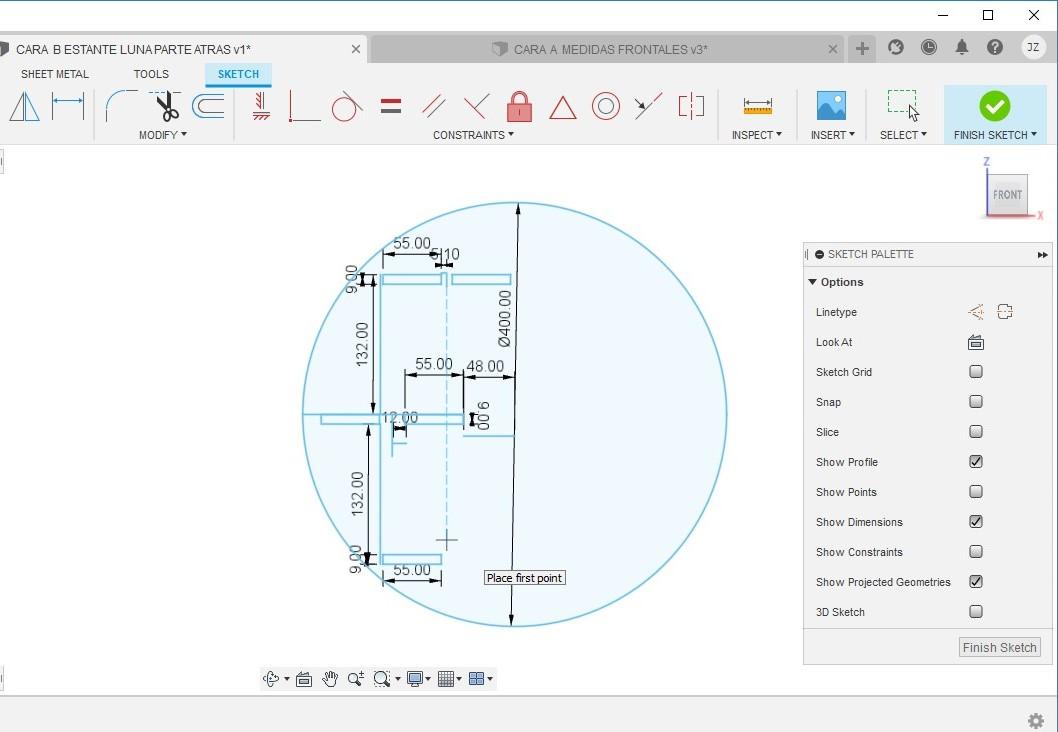

-Creamos una línea que separará esta esfera a la mitad, similar al la pieza anterior debemos completar los trazos según los planos que usamos anteriormente en la cara A, los planos se encuentran en la primera parte donde están los materiales.
-Es cuestión de curiosear por las herramientas y al final extruir y darle una apariencia.
Cara C (Repisa Menor)
Ahora iremos con la repisa menor:
- Seleccionamos Crear Sketch
- A diferencia de los anteriores esta vez elegiremos el plano de abajo que está entre el verde y el rojo.
- En este elemento no usaremos la circunferencia, sino con las líneas haremos las formas laterales como dientes para que todas las piezas se sostengan.
- Armamos el objeto según los planos (RECUERDA GUARDAR EL ARCHIVO A CADA RATO)
-Extruir, darle appereance, debes elegir entre las texturas y variedades según lo que desees.
Cara D (Repisa Mayor)
En este objeto son similares lo único que cambia es el tamaño por lo que en los planos se llegaron a modificar.
-Primero Crear Sketch
-Seleccionar plano entre el lado verde y el rojo, osea la parte base.

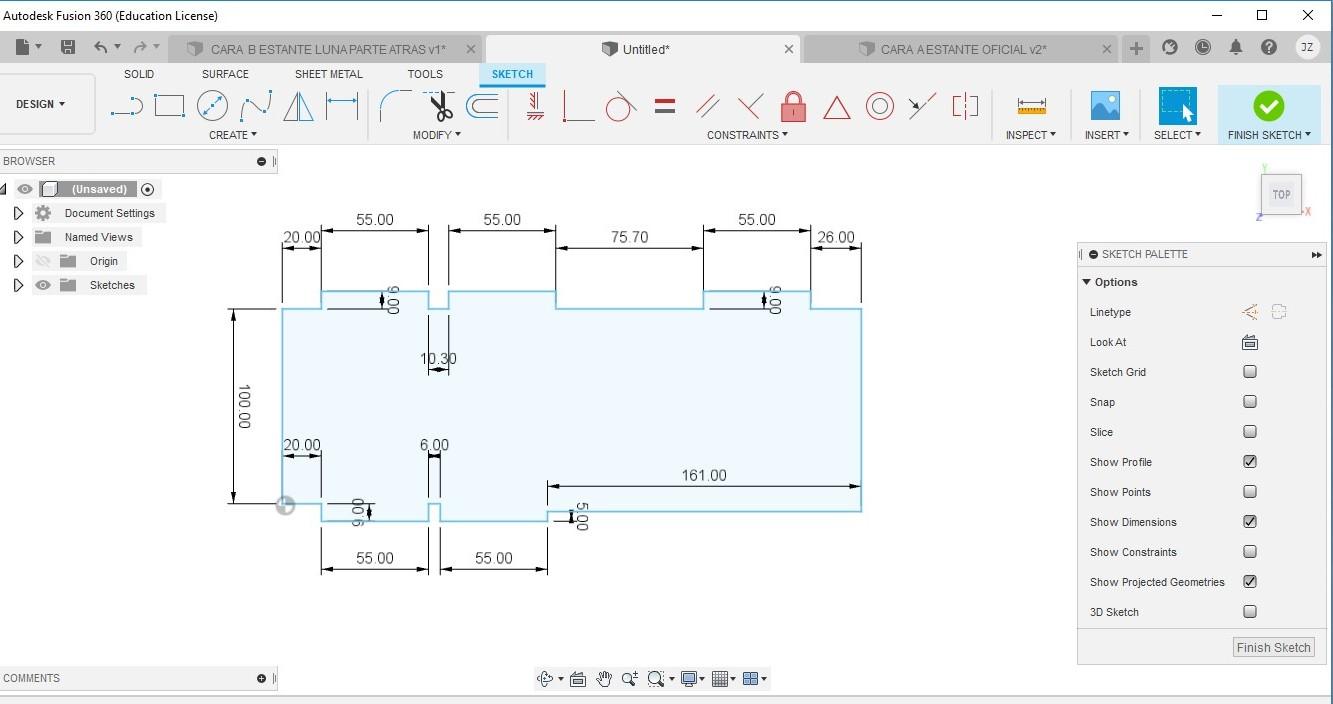

- Empezar con la herramienta line la cuál nos ayudará a crear la repisa mayor poniendo las cantidades correspondientes cada que se indique.
-No olvides guardar el trabajo.
-Una vez termines con los números y el Mirror puedes finalizar Sketch.
-Toca extruir (todas las piezas se extruyen 9 mm) y luego appereance.
Ensamble

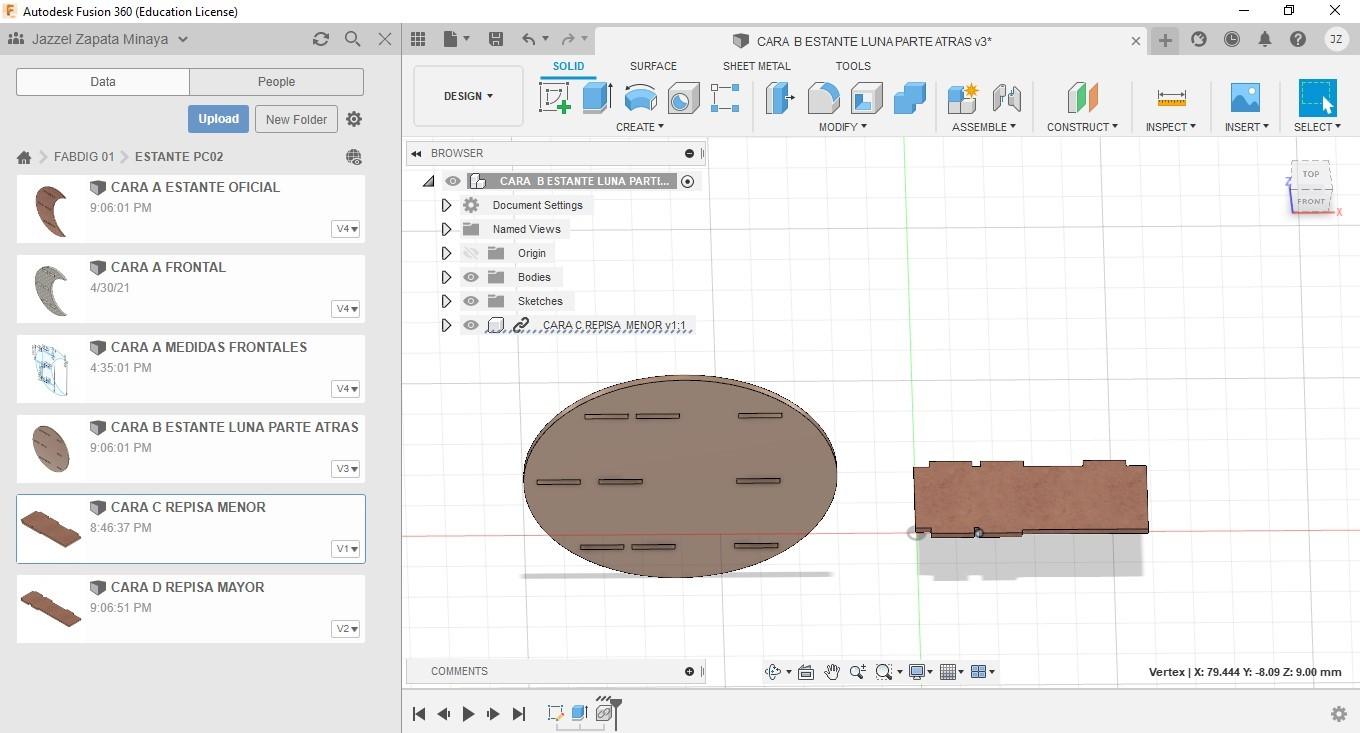

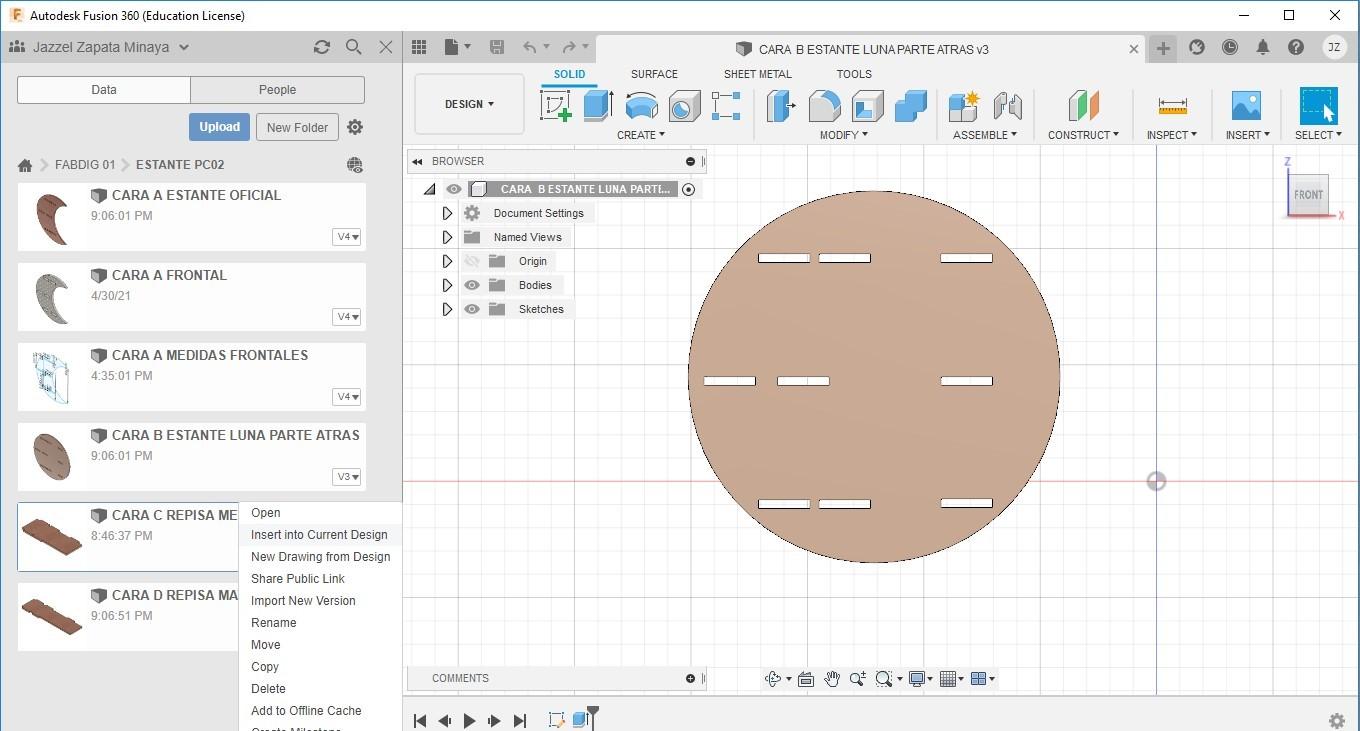

Para el ensamble primero debemos dar clic derecho en uno de los objetos que se encuentran en la barra de al lado y luego seleccionamos Insert Into Curring Design lo que hará que el objeto aparezca en la hoja actual.
Repetimos el paso para todos los objetos de tal manera que queden en la misma hoja.
Luego nos vamos a JOINT y seleccionamos la parte de en medio de la arista de la pieza que queremos unir (la arista de los dientes que hicimos, tenemos que unirlos con los otros espacios para los dientes) seleccionamos ambos y le damos ok entonces se irán juntando y así con las demás piezas.
Inventable

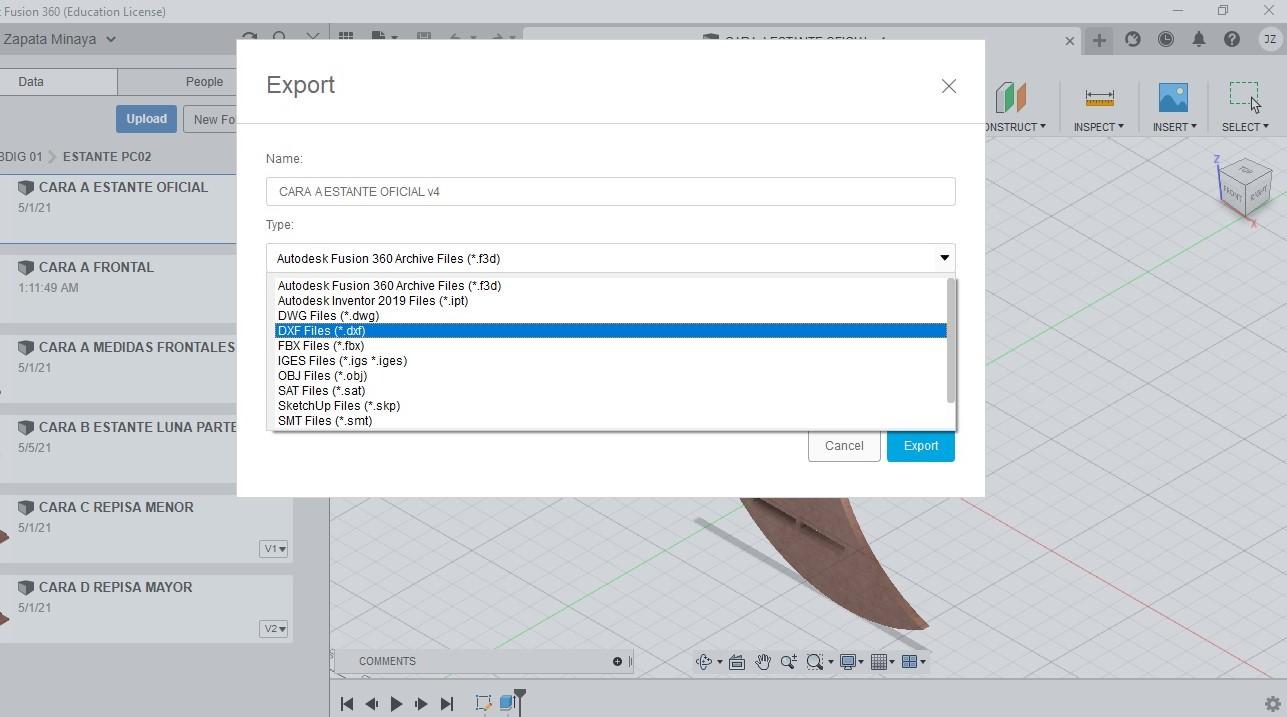

Por último practicaremos el corte con Easel de Inventables, lo primero que debemos hacer es guardar nuestras piezas solas como dxf para esto nos podemos dirigir a la parte superior donde te aparece la opción guardar, debajo aparecen más opciones entre ellas exportar te aparecerá una ventana y le cambiarás el formato a dxf
- Ahora nos dirigiremos a Inventables.
-Iniciaremos sesión.
Configuraremos los parámetros una vez dentro.

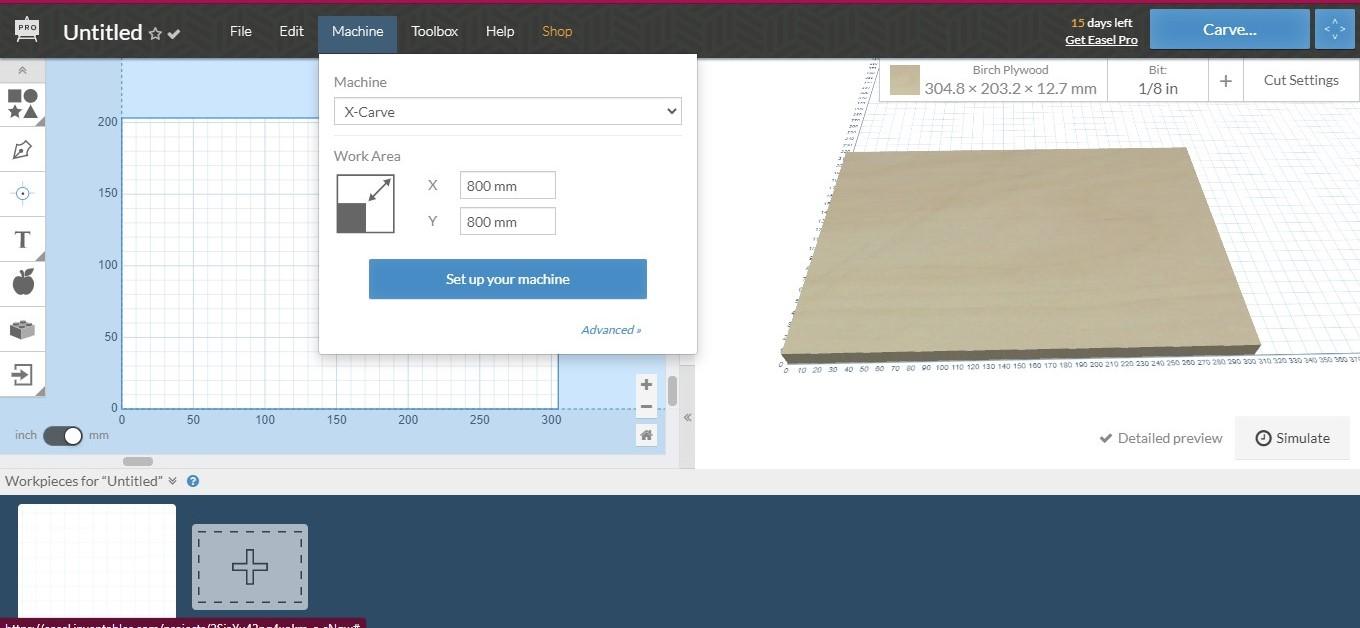

- Vamos hacia Machine en la parte superior de las herramientas, damos clic y configuramos x=800 y y=800 y le dan clic fuera del cuadro para actualizar los valores.
- Ahora nos vamos hacia donde salen las medidas de la tabla y configuramos eso:
X= 750
Y=800
Z= 9
-Ahora nos vamos a la esquina derecha superior Cute Setings configuramos a manual, con las medidas que se encuentran en las imágenes.
- La fresa debe ser de un 1/8.
-Ahora que ya configuramos parámetros ,al lado buscamos la opción exportar en dxf y seleccionas tu archivo.
-Por último aparecerá la forma de la pieza y al lado el como se verá el objeto en el material para el corte.
¡TERMINAMOS!
Eso fue todo muchas gracias por leer, espero tengas un buen día y no olvides compartir para que la información llegue a más personas.
