Estante De Pared

by leonardo_jimenez in Workshop > CNC

114 Views, 1 Favorites, 0 Comments

Estante De Pared

Captura de pantalla 2022-10-03 082731.png

Buen día a todos. En esta ocasión realizaremos un proyecto haciendo uso de una de las herramientas más flexibles de Autodesk, el software Fusion 360. Crearemos un estante de pared y para esto diseñaremos las piezas con el programa y luego las cortaremos con la maquina CNC para finalmente proceder a su ensamblaje.

Supplies

Captura de pantalla 2022-10-11 192016.png
Captura de pantalla 2022-10-11 192103.png
Captura de pantalla 2022-10-11 192130.png
  • Plancha de Madera
  • Software Autodesk Fusion 360
  • Programa Easel
  • Maquina CNC
  • Computadora o laptop

Instalar Fusion 360

Captura de pantalla 2022-10-03 085013.png

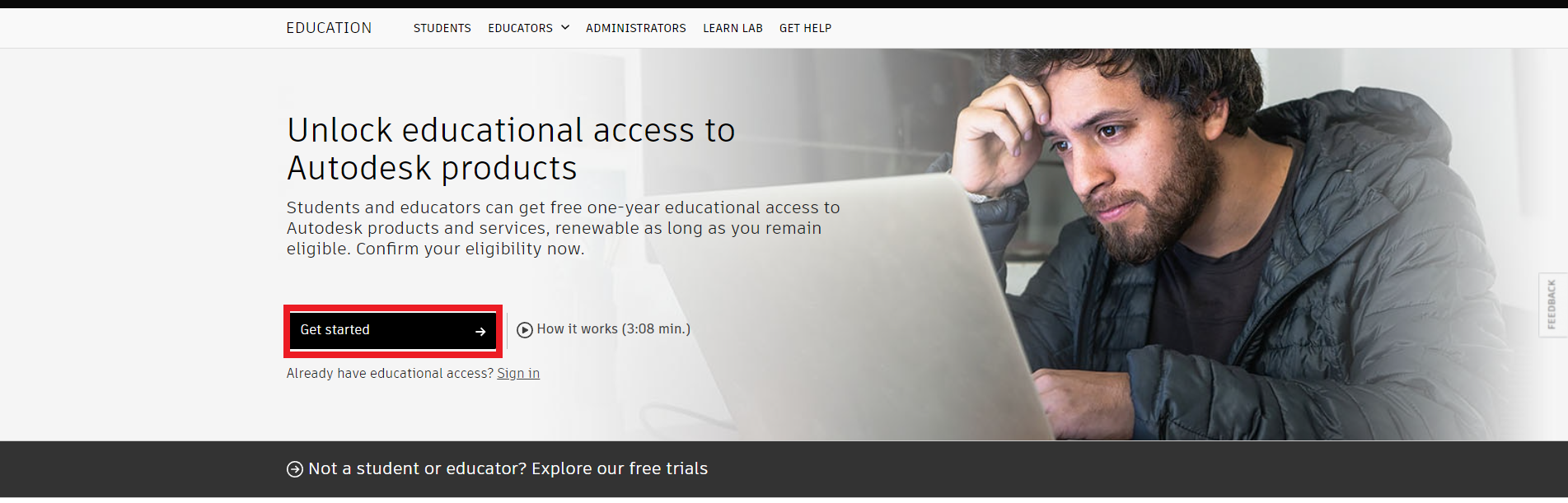

Primero, debemos ingresar al programa Fusion 360 (se debió instalar previamente en nuestra computadora o laptop, de no ser así se puede descargar de manera gratuita si se es estudiante mediante el siguiente link https://www.autodesk.com/education/edu-software/overview?sorting=featured&filters=individual). Una vez instalado procederemos a entrar al programa.

Crear Proyecto

Captura de pantalla 2022-10-03 085535.png
Captura de pantalla 2022-10-03 085551.png

Creamos un nuevo proyecto. Dentro de este proyecto creamos una nueva carpeta y aquí es donde crearemos las caras y el ensamble.

Cara Base Encaje

Captura de pantalla 2022-10-03 090435.png
Captura de pantalla 2022-10-03 090458.png
Captura de pantalla 2022-10-03 090745.png
Captura de pantalla 2022-10-03 090205.png
Captura de pantalla 2022-10-03 090934.png
Captura de pantalla 2022-10-03 091017.png
Captura de pantalla 2022-10-03 091108.png

Empezaremos con el diseño de la cara base 1. Iniciamos creando un boceto con la herramienta Crear Boceto, con la cual seleccionamos el plano en el que se trabajará y este debe ser elegido de manera que nos facilite el ensamblaje; en este caso se seleccionará en plano XY.

Ya ubicados en el plano empezamos con el diseño utilizando la herramienta Línea; arrastrando los puntos y escribiendo los valores en el cuadro de texto siguiendo las medidas indicadas. (todas las medidas se encuentran en las imágenes de referencia). Solo con dar clic izquierdo se crea la línea y de esa manera se puede seguir creando las demás; cuando ya estén todas las líneas hechas se presiona enter o escape para finalmente dar clic en Terminar boceto.

Luego, procedemos a dimensionar nuestro plano con la herramienta Extruir en el menú superior para que podamos convertir la superficie en una figura 3D. Colocamos el valor del grosor escribiendo en el cuadro de texto o moviendo la flecha; sin embargo, es mejor el cuadro de texto ya que así se tiene más precisión. Asignamos un grosor de 9 mm (este valor se repetirá para todas las caras).

Ahora le daremos una textura acorde con el material con el que vamos a trabajar. Hacemos clic en la herramienta Modificar, luego en Aspecto y seleccionamos el material que se prefiera y lo arrastramos hasta nuestra pieza

Por último, guardamos la cara especificando su nombre. Es recomendable que se realicen varios guardados a lo largo de la creación de las caras por si ocurre alguna equivocación o algún error del computador.

Estos pasos se repetirán para el resto de las caras, salvo algunos detalles como el plano en el que se las ubicara o las medidas de cada pieza.

Cara Base Exterior

Captura de pantalla 2022-10-03 091223.png
Captura de pantalla 2022-10-03 091247.png

Crearemos un boceto y asignaremos las coordenadas XY en el plano.

Utilizamos la herramienta LíneaSeguimos las medidas indicadas en la imagen y formamos el boceto. Finalizamos el boceto.

Luego, extruimos la figura 9 mm.

Seguimos con la modificación del aspecto con el mismo tono de la cara anterior.

Finalmente, guardamos la cara especificando su nombre.

Cara Base Interior

Captura de pantalla 2022-10-03 091327.png
Captura de pantalla 2022-10-03 091343.png
Captura de pantalla 2022-10-03 091358.png

Crearemos un boceto y asignaremos las coordenadas XY en el plano.

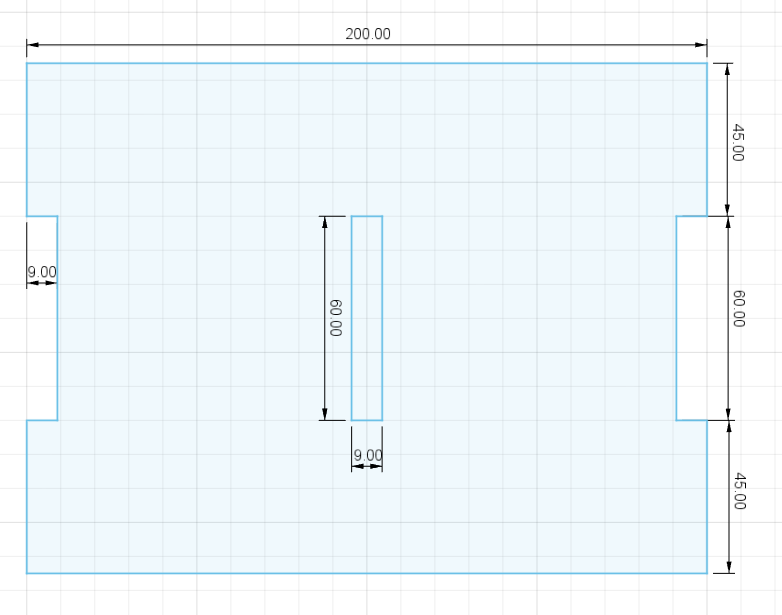

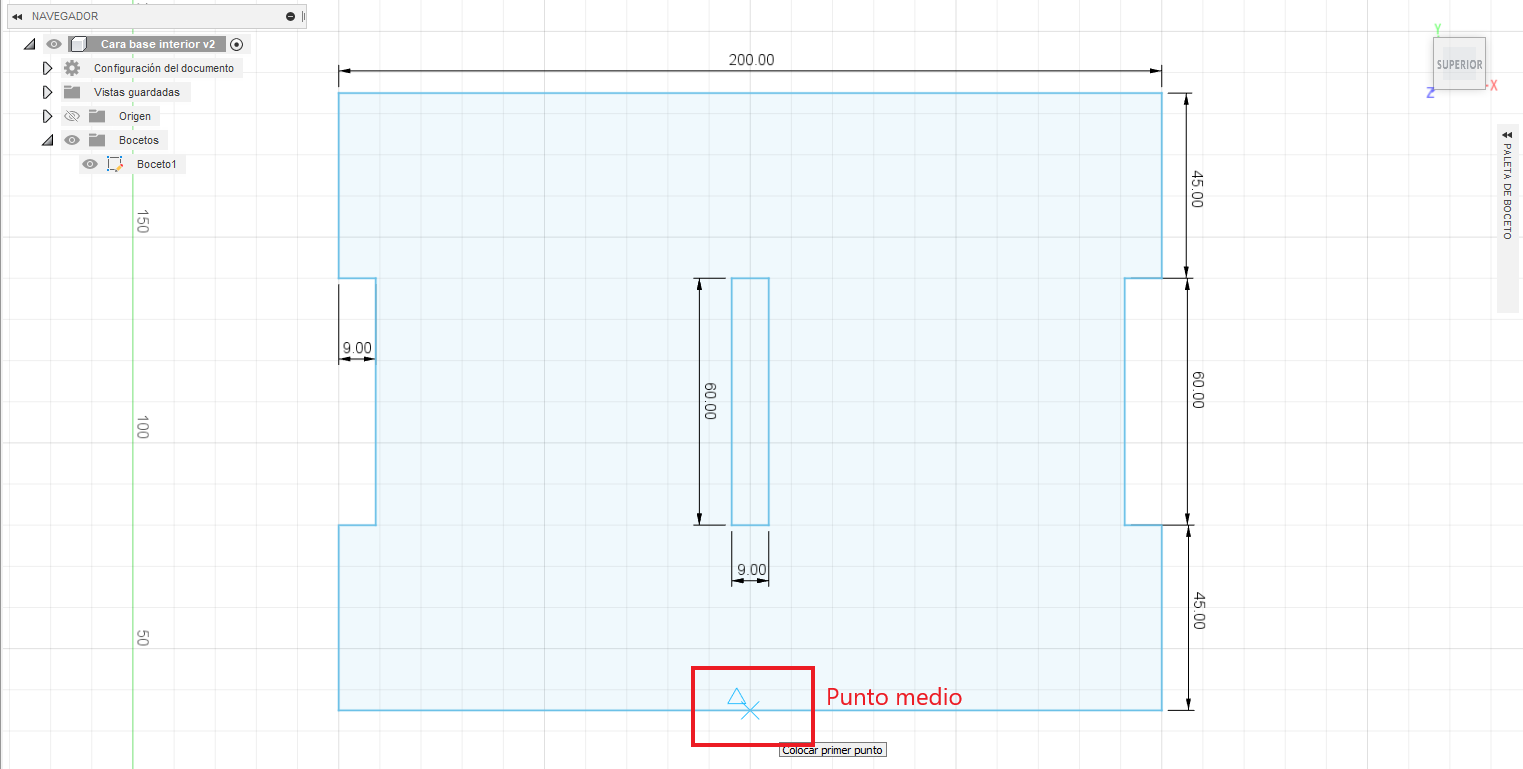

Utilizamos la herramienta LíneaSeguimos las medidas indicadas en la imagen y formamos el boceto. En este caso, para el rectángulo que se encuentra en medio del plano usaremos como guía el punto medio de la línea más larga de la pieza y lo realizamos con las medidas indicadas. Finalizamos el boceto.

Luego, extruimos la figura 9 mm.

Seguimos con la modificación del aspecto con el mismo tono de la cara anterior.

Finalmente, guardamos la cara especificando su nombre.

Cara Lateral Encaje

Captura de pantalla 2022-10-03 091426.png
Captura de pantalla 2022-10-03 091441.png

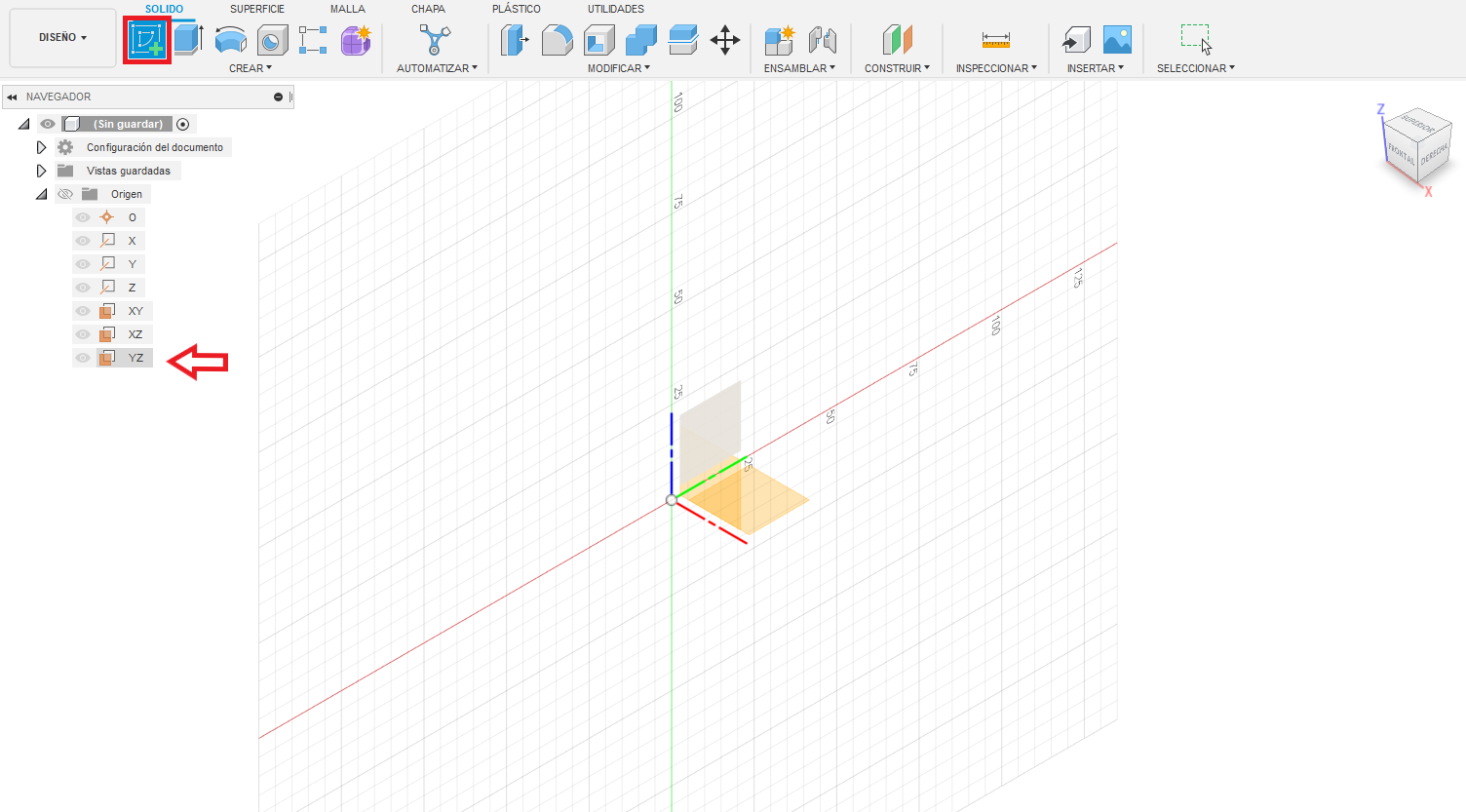

Crearemos un boceto y asignaremos las coordenadas YZ en el plano.

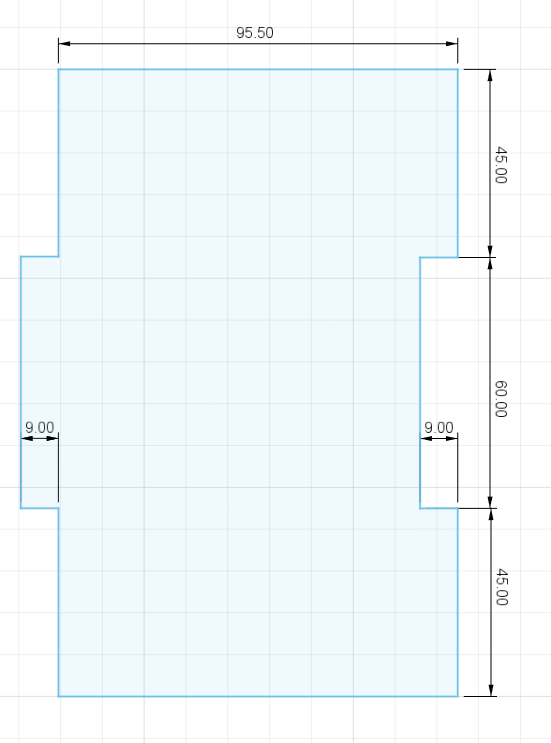

Utilizamos la herramienta LíneaSeguimos las medidas indicadas en la imagen y formamos el boceto. Finalizamos el boceto.

Luego, extruimos la figura 9 mm.

Seguimos con la modificación del aspecto con el mismo tono de la cara anterior.

Finalmente, guardamos la cara especificando su nombre.

Cara Lateral Exterior

Captura de pantalla 2022-10-03 091511.png
Captura de pantalla 2022-10-03 091530.png

Crearemos un boceto y asignaremos las coordenadas YZ en el plano.

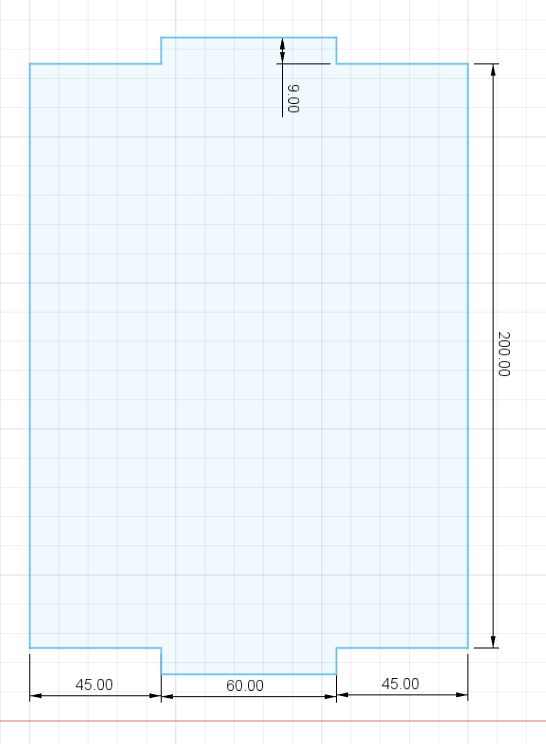

Utilizamos la herramienta LíneaSeguimos las medidas indicadas en la imagen y formamos el boceto. Finalizamos el boceto.

Luego, extruimos la figura 9 mm.

Seguimos con la modificación del aspecto con el mismo tono de la cara anterior.

Finalmente, guardamos la cara especificando su nombre.

Cara Lateral Interior

Captura de pantalla 2022-10-03 091601.png
Captura de pantalla 2022-10-03 091618.png
Captura de pantalla 2022-10-03 091631.png

Crearemos un boceto y asignaremos las coordenadas YZ en el plano.

Utilizamos la herramienta LíneaSeguimos las medidas indicadas en la imagen y formamos el boceto. En este caso, para el rectángulo que se encuentra en medio del plano usaremos como guía el punto medio de la línea más larga de la pieza y lo realizamos con las medidas indicadas. Finalizamos el boceto.

Luego, extruimos la figura 9 mm.

Seguimos con la modificación del aspecto con el mismo tono de la cara anterior.

Finalmente, guardamos la cara especificando su nombre.

Ensamblaje

Captura de pantalla 2022-10-03 101512.png
Captura de pantalla 2022-10-03 101122.png
Captura de pantalla 2022-10-03 101209.png
Captura de pantalla 2022-10-03 101356.png

Cuando ya tengamos todas nuestras caras terminadas procederemos a ensamblarlas para ver como quedará nuestro proyecto, también, para ver que todo encaje perfectamente y modificar si hubo algún error.

En primer lugar, guardaremos el proyecto como Ensamble.

Luego, damos clic izquierdo sobre cualquier cara y sin soltar el botón lo arrastramos hasta el plano o le damos clic derecho a la cara y seleccionamos la opción Insertar en el diseño actual.

Después, agregamos otra pieza para ensamblarla con otra, con la herramienta Unión en el menú superior. Podemos mover la figura a cualquier parte del plano para tener una mejor visión de las uniones. Debemos seleccionar la arista de una cara con la arista de la otra cara de manera que las dos piezas encajen adecuadamente.

Repetiremos esto con las demás piezas hasta tener todo unido.

Vista Completa

Captura de pantalla 2022-10-03 082731.png

Una vez unidas todas las caras, podremos observar como se verá nuestro proyecto al finalizar todos los pasos.

Exportar a DXF

Captura de pantalla 2022-10-03 103838.png

Debemos llevar todas las piezas de nuestro proyecto a DXF, el cual es el formato de archivo necesario para poder utilizar distintas máquinas de creación o corte.

Exportaremos los bocetos de cada cara, pero antes debemos verificar si no existe ninguna línea adicional en todos los bocetos, ya que también se exportará. Solo debe estar el boceto tal y como lo queremos.

Para exportar a DXF, abrimos la cara a exportar, desplegamos la opción Bocetos y en nuestro boceto damos clic derecho para elegir la opción de Guardar como DXF.

Crear Cuenta En Easel

Captura de pantalla 2022-10-03 104551.png
Captura de pantalla 2022-10-03 104736.png

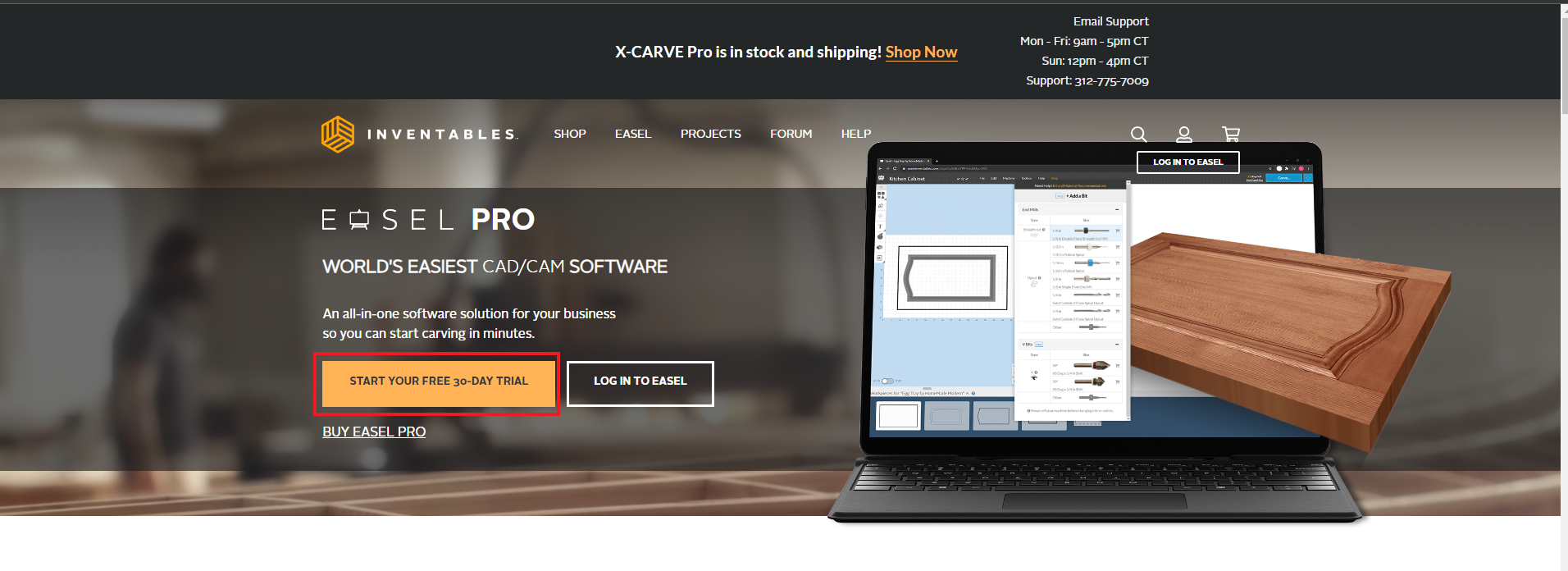

Ahora haremos uso de el programa Easel y para ello devemos crearnos una cuenta primero. Se puede ingresar directamente desde este link (https://www.inventables.com/technologies/easel). Escogen la versión de prueba de 30 días y colocan sus datos. Con su cuenta ya creada podemos seguir al siguiente paso.

Estrablecer Ajustes

Captura de pantalla 2022-10-03 105514.png

En este programa podremos ver como nuestras piezas se distribuyen en la plancha de madera en la que realizaremos los cortes.

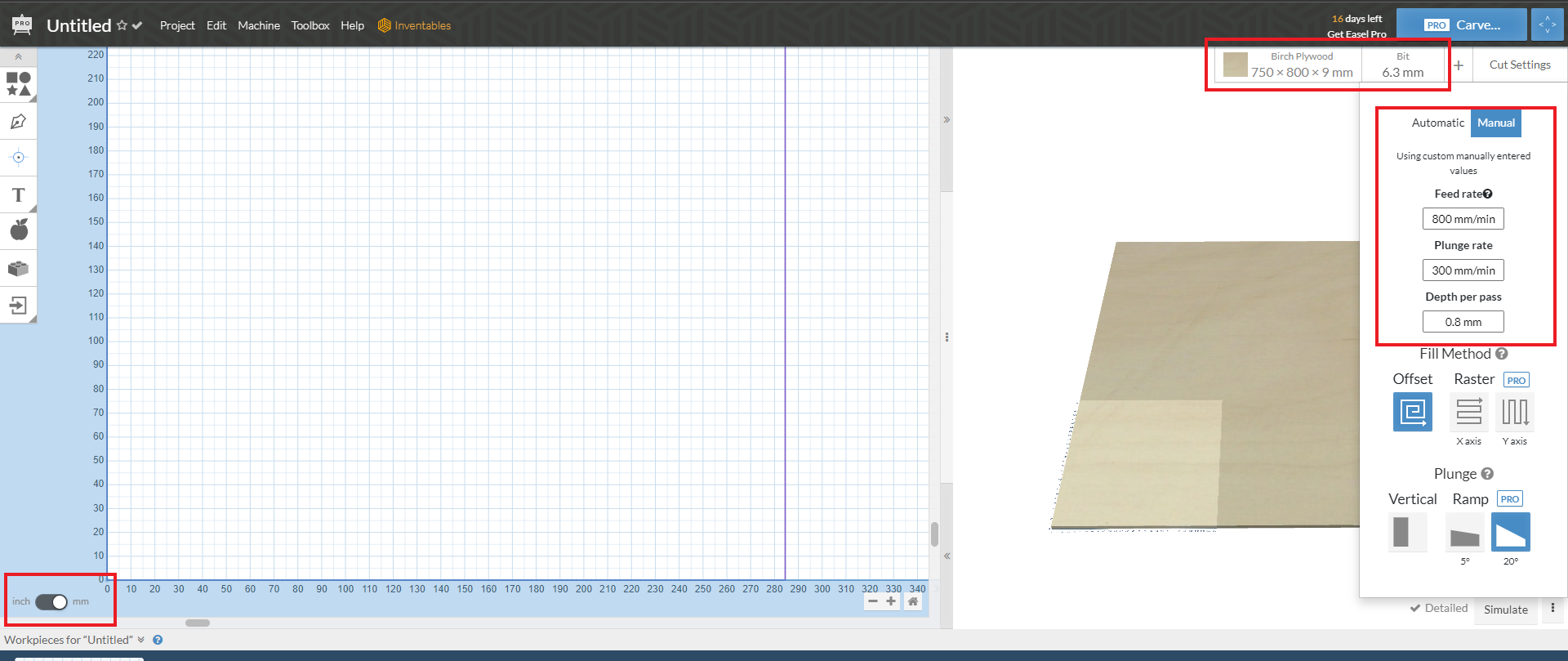

Para esto debemos de ajustar las especificaciones de la plancha de madera que se utilizará, como el grosor de la broca y las especificaciones del corte (todos los ajustes realizados se encuentran en las imágenes de referencia).

Cuando todos los valores estén ajustados continuaremos colocando las piezas.

Importar Archivos DXF

Captura de pantalla 2022-10-03 120858.png
Captura de pantalla 2022-10-03 120931.png
Captura de pantalla 2022-10-03 121009.png

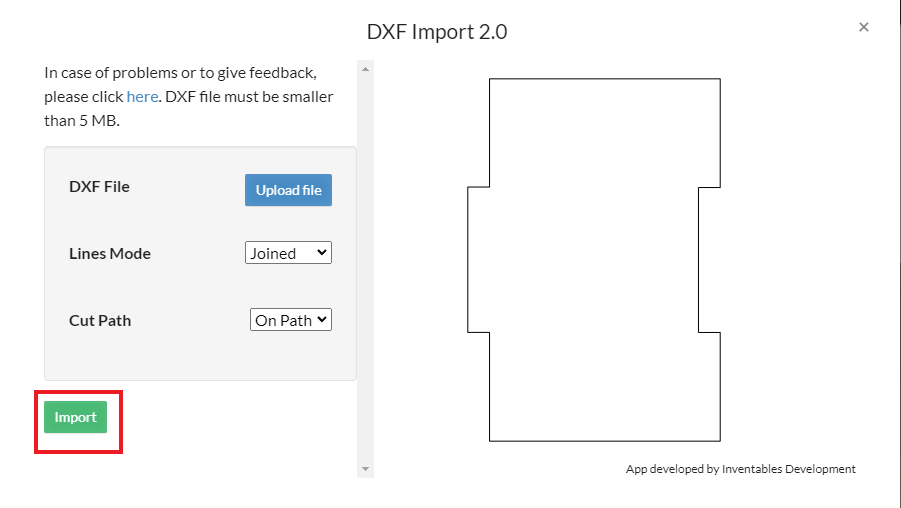

En este paso daremos clic al botón de Importar que se encuentra hasta abajo de la barra de herramientas del lado izquierdo.

Acomodar Las Piezas

Captura de pantalla 2022-10-11 191941.png

Importaremos todas las piezas, una por una, mientras las vamos repartiendo por todo el área de trabajo de manera que estén bien distribuidas y con un cierto margen de separación entre piezas.

Cortes De Las Piezas

Captura de pantalla 2022-10-03 121049.png
Captura de pantalla 2022-10-03 121208.png
Captura de pantalla 2022-10-03 121221.png

Ahora procederemos a establecer como se hará el corte de las piezas. En este caso tenemos cortes externos e internos (entiéndase por externo todo el contorno de la pieza y por interno lo que este dentro de ese contorno). Las piezas con corte interno son las caras lateral interior y base interior.

Debemos dar clic en la pieza, con lo cual aparecerá una ventana de opciones y luego damos clic a la opción de arriba a la derecha que dice Corte. Casi hasta el final de esta ventana esta la opción para determinar el corte de la pieza Cut Path.

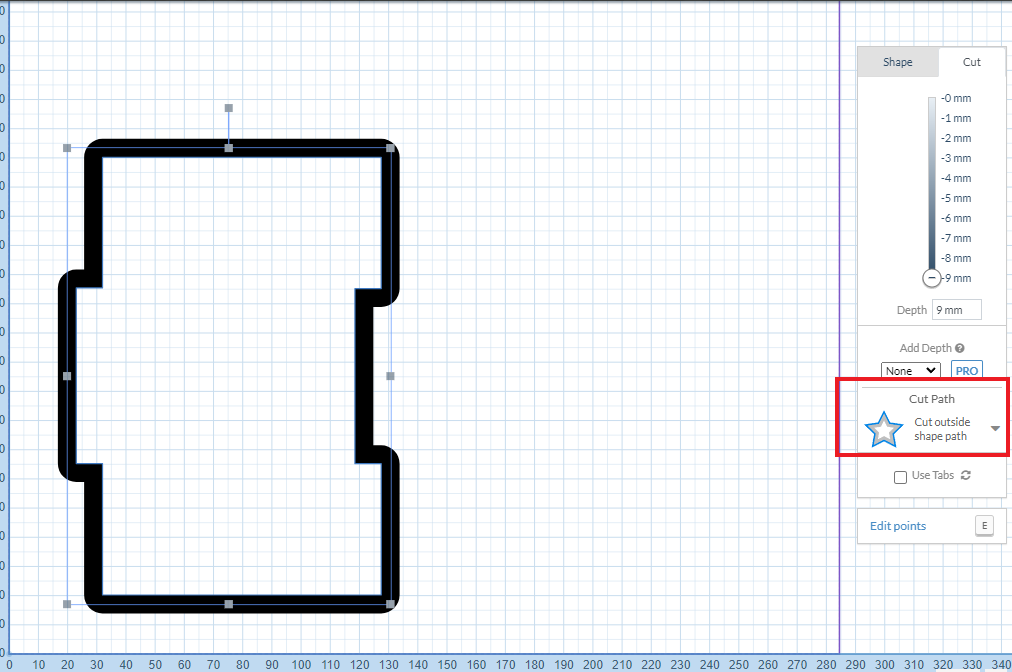

Para las piezas externas seleccionamos Cut Outside y para las internas Cut Inside. Se podrá apreciar como es que se genera el cambio en el área de trabajo.

Maquina CNC


Ahora solo queda cortar todas las piezas para armar nuestro proyecto.

Fijamos la plancha de madera a la maquina CNC y dejamos que la máquina se encargue del resto.

Armado

Captura de pantalla 2022-10-03 082731.png

Cuando ya tengamos todas nuestras piezas a mano procedemos a armar nuestro estante de pared.

Gracias por su atención y cualquier recomendación que tengan será muy bien recibida.
