Estante De Libros

Hola amigos, en el día de hoy les mostraré como crear y ensamblar un estante de libros muy fácil y para todas las familias. Si les gusto este proyecto pueden darle un Me gusta y dejarme un comentario para ver mis errores o en donde debo mejorar (:

Espero que les guste.

¡¡Entonces comencemos!!

- Computadora

- Fusión 360 (Con licencia)

- Autodesk

- Ratón periférico

- Teclado

- Internet

Primero de todo, debemos iniciar el software de Fusion 360, para poder debemos crear una nueva carpeta (New Folder). Donde pondremos todas caras de nuestro estante de libros, para empezar debemos guardar el Diseño (Design), lo que debemos hacer es buscar el icono que se encuentra en la parte superior como se muestra en la segunda imagen. Nombramos a este diseño Cara A cuando vayamos a realizar esa cara. Para hacer las otras caras debemos crear un nuevo diseño y realizar el paso anterior.

En este nuevo proyecto les enseñare a como usar la herramienta Simetría (Mirror), que nos ayudara a desarrollar mas rápido los diseños.

Lo primero seria ubicar el icono que se muestra en la imagen 1. A continuación deberás observar el video donde se muestra como funciona esta herramienta.

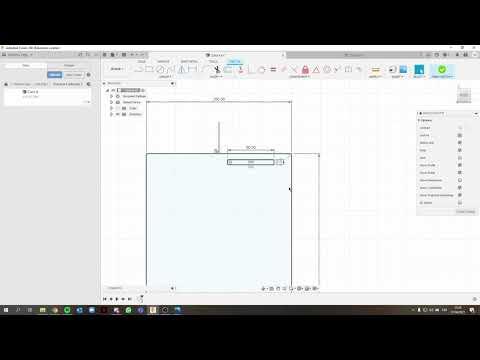

Lo primero de todo debemos contar con nuestro Design(Diseño), para luego activar el Create Sketch donde podremos empezar a dimensionar nuestra primera cara, una vez activada debemos seleccionar la región de la Cara A que es la "Z" y "Y".

Después empezaremos a dimensionar el perímetro de la cara A para después dar paso a la creación de los espacios vacíos como se observa en el video. Después de crear los primeros rectángulos crearemos una línea de apoyo que se encuentre de manera vertical mi el medio de línea superior de toda la cara como se ve en el video. Ya una vez creado la línea debemos activar la Simetría(Mirror), seleccionaremos lo que queremos clonar de tal forma como espejo. Para ello debemos seleccionar todos los lados de los rectángulos. Una vez seleccionados en la parte de la derecha nos señala una cierta cantidad de objetos y abajo de ello dice seleccionar la línea mediadora para dar la función de espejo. Ya desarrollada realizaremos lo mismo pero con los rectángulos de los costados.

Para hacerlo mas entendible, decidí presentarles un video de como realizarlo.

Para finalizar debemos extruir(Extrude) para darle una profundidad la cual debe medir 9mm, es decir el espesor debe ser 9mm. Luego, aplicaremos la herramienta Apariencia(Appearance) donde buscaremos una carpeta llamada Wood, en ella escogeremos el tipo de estilo de madera que queremos para nuestro estante.

Para poder personalizar la cara A como se muestra en la imagen 1.

1. En el primer video, observaremos lo que debemos hacer para colocar nuestra imagen dentro de la cara, cabe resaltar que estoy tomando la cara A debido que tiene mas espacio.

2. En el segundo vídeo aplicaremos la herramienta Fit Point Spline como se muestra en el vídeo. Una vez activada crearemos puntos alrededor de nuestra imagen para poder dar forma a las patas. Solo se muestra como hacer uno el otro deben hacerlo ustedes.

3. Una vez terminado de la personalización debemos ocultar la imagen como se muestra en el video y para finalizar daremos Finalizar Sketch (Finish Sketch).

La cara B debemos hacer parecido de la A solo que este podemos hacerlo de forma rápida dimensionando el perímetro con las medidas que se observan en la imagen 2.

Para hacer mas dinámico y entendible en el video se ve como se desarrollo la Cara

Una vez terminado el perímetro procedemos a extruirlo (Extrude), para luego darle la apariencia que habíamos escogido.

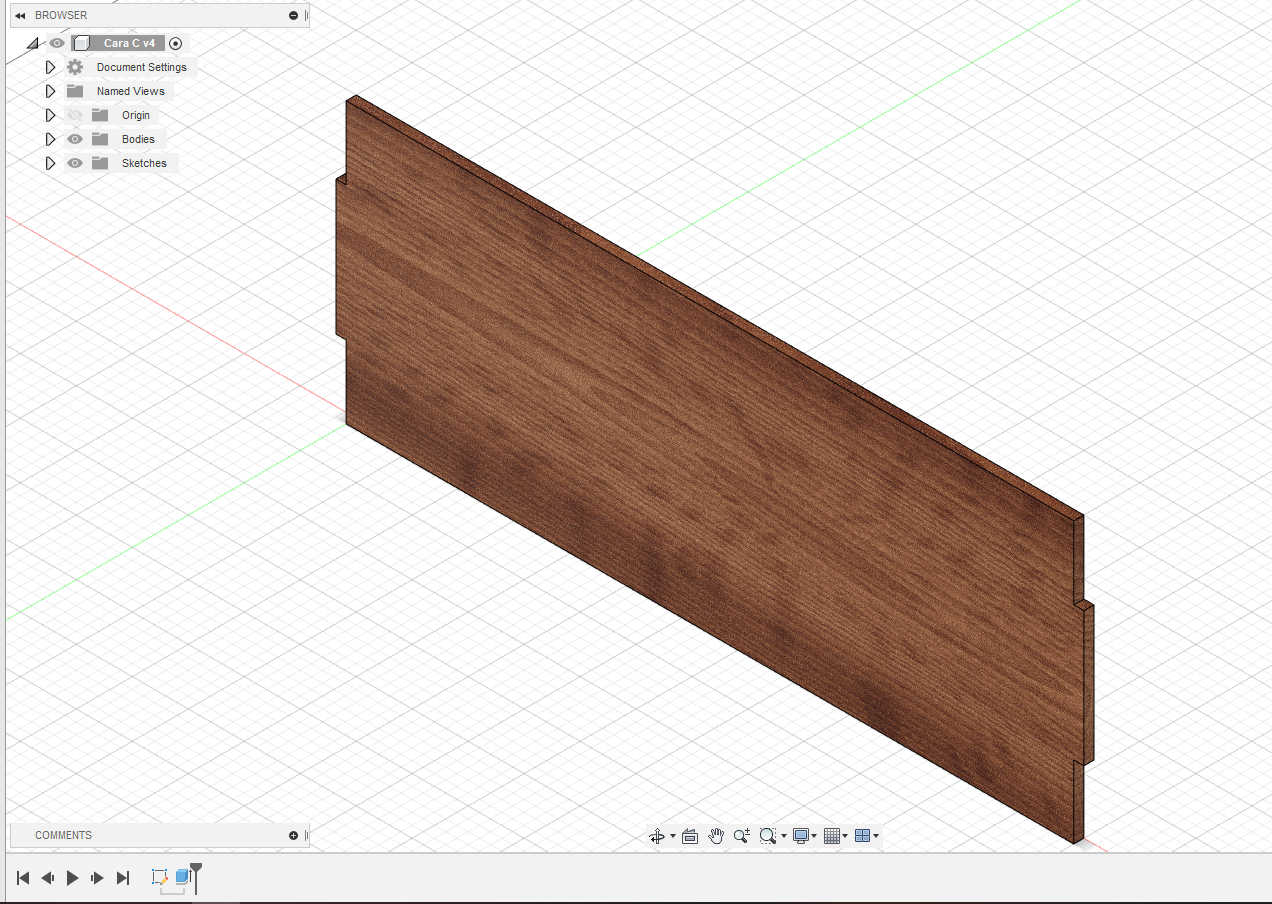

De la misma manera es esta cara, solo debemos seguir las medidas dadas para dar el perímetro requerido que necesitamos.

Igualmente dejare un video para que se guíen lo que se debe realizar. Solo debemos dimensionarlo, luego extruirlo y finalmente darle la apariencia que deseamos.

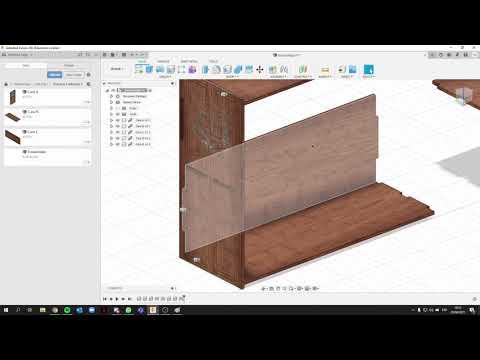

En este paso vamos a unir todas las caras para dar forma a nuestro Estante. Lo cual seria lo ultimo que deberíamos hacer. Para ello debemos arrastrar las caras a un diseño (Design) como se ve en el video. Y para lograr unirlas debemos usar la herramienta juntar(Joint).

Para usarla de manera correcta debemos escoger una arista de uno de los dientes de nuestra cara, y después escogeremos la arista de la otra cara a la queremos juntarla de manera que esas aristas sean una.

Preferí mostrarles un video de como inicio y como ensamblarla.

Hoy les mostrare una pagina donde podremos configurar como queremos que sea nuestra personalización, la profundidad de las líneas de los libros. Para ellos debemos buscar la pagina https://www.inventables.com/ .

En esta pagina buscaremos lo que se muestra en la imagen 2 y en ella debemos crearnos una cuenta que será gratis solo debemos registrarnos.

Una vez dentro desarrollaremos lo que se mostrara en el video, el cual se mostrara las configuraciones que debemos usar para hacer la simulación, para ello debemos contar con la Cara A en DFX que antes ya fue explicado.
