Estante

Hola chicos! El día de hoy vamos a aprender a hacer un lindo estante para ventas. Es una gran idea que te ayudará mucho si es que estás emprendiendo. Un diseño original y útil, ya que puedes unir los pequeños estantes.

Necesitaremos lo siguiente:

- Un mouse periférico

- Computadora o laptop

- Internet

- Descargar el programa Autodesk Fusion360

- Fresadora (si es que quieres tenerlo en físico)

- Muchas ganas de aprender!

1. Abriremos el programa Fusion360. Le daremos click a new project.

2. Lo guardamos como "Estante".

3. Empezamos con la cara A:

3.1. Buscamos la opción Create sketch y damos click en la cara Front.

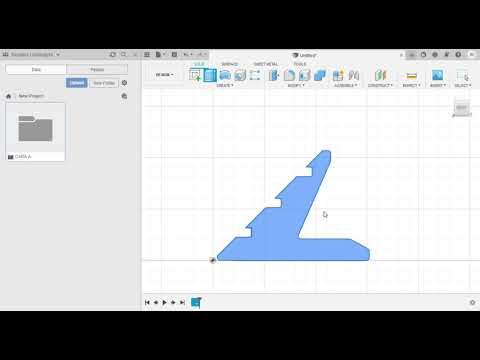

3.2 Empezamos haciendo las líneas

Empezamos desde el punto 0 con una inclinación de 45 grados realizamos las líneas

Llegamos a la punta y para bajar la inclinación es de 156.4 grados.

Al bajar nos vamos derecho y volteamos hacia la derecha en línea recta.

Para la línea de abajo la inclinación será de 151.4 grados.

4. Buscamos Fillet y lo hacemos con 3 mm. Damos click en los lados que unen una esquina así como en el video mostrado.

5. Hasta ahí terminamos el plano y le damos a Finish sketch.

1. Realizamos el Extrude presionando la tecla E

2. Escribimos 9 en el rectángulo que saldrá, ese será el espesor con el que trabajremos.

3. Para elegir la apariencia presionamos la tecla A

4. Buscamos la que dice Oak o Pine.

5. Lo guardamos como cara A.

1. Vamos a crear nuevo diseño en el "+" para crear uno en la misma carpeta.

2. Le damos a crear sketch y buscamos la cara Top.

3. Una vez ubicada la cara, le damos click a la opción para hacer un rectángulo, donde dice Rectangle.

4. Creamos el rectángulo para abajo.

5. Click en Fillet y lo mismo que antes, pero con redondeado de 5 mm.

6. Le damos click a Finish Sketch

1. Pasamos al Extrude y Appareance.

2. Repetir los pasos de la cara A y guardar como cara B.

1. Creamos nuevo diseño

2. Buscamos la opción Assamble.

3. En la cara A le damos click derecho y presionamos en donde dice Insert into current design.

4. Seguimos los pasos como en el video mostrado.

5. Así culmina nuestro ensamblado.

Si desean saber como se verá vamos a esta página:

https://easel.inventables.com/users/sign_in?tab=re...

Creamos una nueva cuenta y en projects creamos uno.

1. Cambiamos la medida de inch a mm.

2. Vamos a Machine y colocamos en los valores 800 a cada uno.

3. Cambiamos las dimensiones, tienen que estar tal como la imagen.

4. Vamos a darle click a cut settings y le cambiaremos los valores.

Para colocar la cara que hemos guardado tenemos q exportarla en el formato .dxf

Le damos click a donde dice la imagen para importar y elegimos el archivo .dxf

Una vez subido nos aparecerá en la esquina inferior izquierda.

Hacemos lo mismo con la otra cara y ahí queda todo.

Lo mandan a la fresadora dándole click a Carve.

Gracias por leer este Instructable! Hasta la próxima.
