Hola a todos en general, soy un estudiante universitario de la Universidad San Martín de Porres (USMP) - Lima, Perú. He aquí presentare un trabajo realizado en la plataforma de "AutoDesk Fusion 360", tal y como se indica en el título será un escritorio, el trabajo final se presentara mediante simulaciones, debido a la pandemia COVID-19 que no estamos permitidos aún al ingreso del laboratorio de nuestra universidad.

Los materiales que necesitaremos son cosas sencillas que todos tenemos en casa, como son los siguientes:

• Laptop o Computadora
• Conexión a Internet

Necesitaremos descargar unos software para nuestro trabajo que son:

• AutoDesk Fusion 360
• Easel (Software Online) - Inventables (https://www.inventables.com/technologies/easel)

Primero debemos de descargar nuestro programa "AutoDesk Fusion 360" que no necesita de mucha capacidad o potencia en nuestra computadora. Una vez descargado, lo abrimos con doble clic para así comenzar con nuestro trabajo; una vez abierto el programa debemos de crear una carpeta para tenerlo de forma organizada.

Una vez de haber creado nuestra carpeta ahora si comenzaremos a trabajar.

Comenzamos con crear un nuevo sketch y seleccionaremos el cuadro que esta entre "ZX". A continuación, mediante líneas realizaremos el plano que se encuentra en la parte de imágenes. Terminando de trazar el plano con las medidas exactas, le damos clic en "Extrude", lo cual pondremos "9mm" de grosor. Ahora le ponemos un modelo mediante "Appearance", ahora guardaremos nuestro trabajo en la parte de arriba "Save" poniendo como nombre "Cara A" para evitar confusiones más adelante. Así terminaríamos rápidamente la primera cara.

Aquí nos tocará seleccionar el cuadro que esta entre "XY" y nos guiaremos con el plano para dibujar dentro del sketch (tienen que ser las mismas medidas). Ahora ponemos "Extrude" de "9mm", cambiamos la apariencia con "Appearance" y guardamos con el nombre "Cara B".

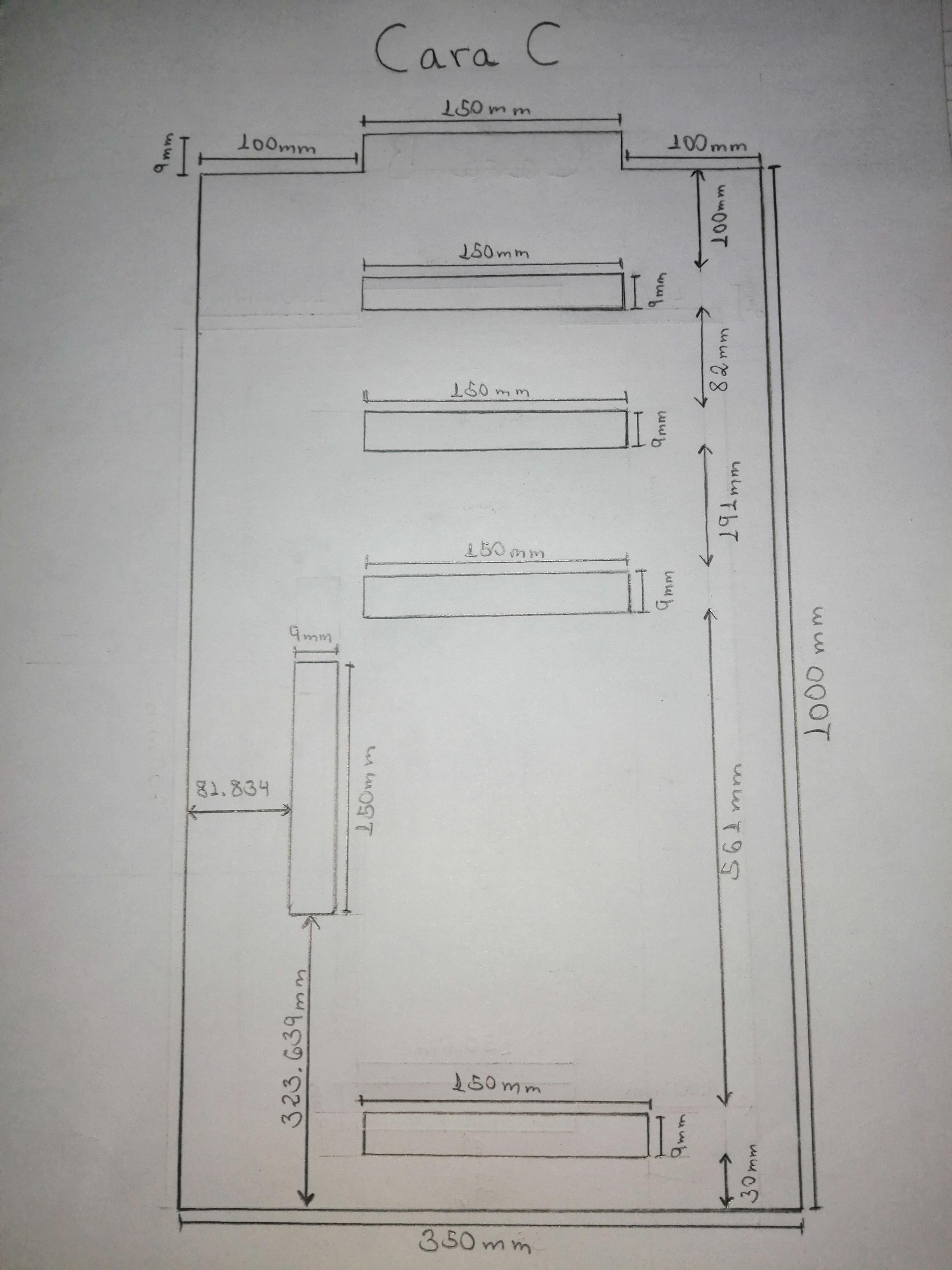

Acá seleccionamos el cuadro "ZX" y hacemos lo mismo, creamos nuestra cara basándonos al plano, "Extrude de 9mm", cambiamos su apariencia y lo guardamos con el nombre "Cara C".

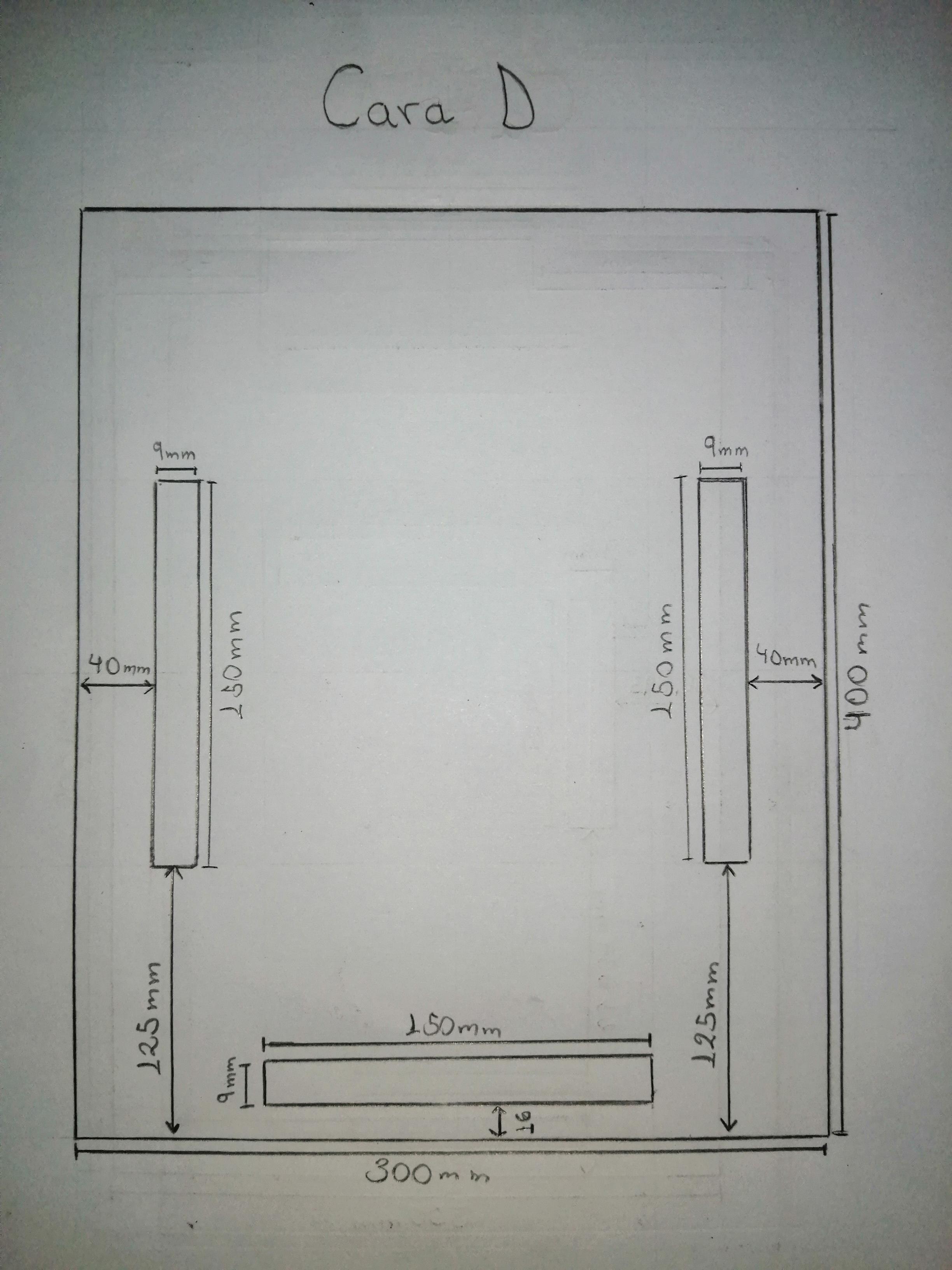

Seleccionaremos el cuadro de "XY", realizamos la figura del plano y luego daremos clic en "Extrude" con una medida de "9mm". Ahora solo le cambiamos la apariencia y lo guardamos con el nombre "Cara D".

Clic en el cuadro que esta en "XY" y formamos mediante líneas lo que está en el plano. Le daremos "Extrude" con "9mm", le ponemos una apariencia y guardamos con el nombre "Cara E".

Acá tomaremos la dimensión "ZX", dibujamos la imagen del plano y le hacemos "Extrude" con "9mm". Ahora ponemos una apariencia y lo guardamos con el nombre "Cara F".

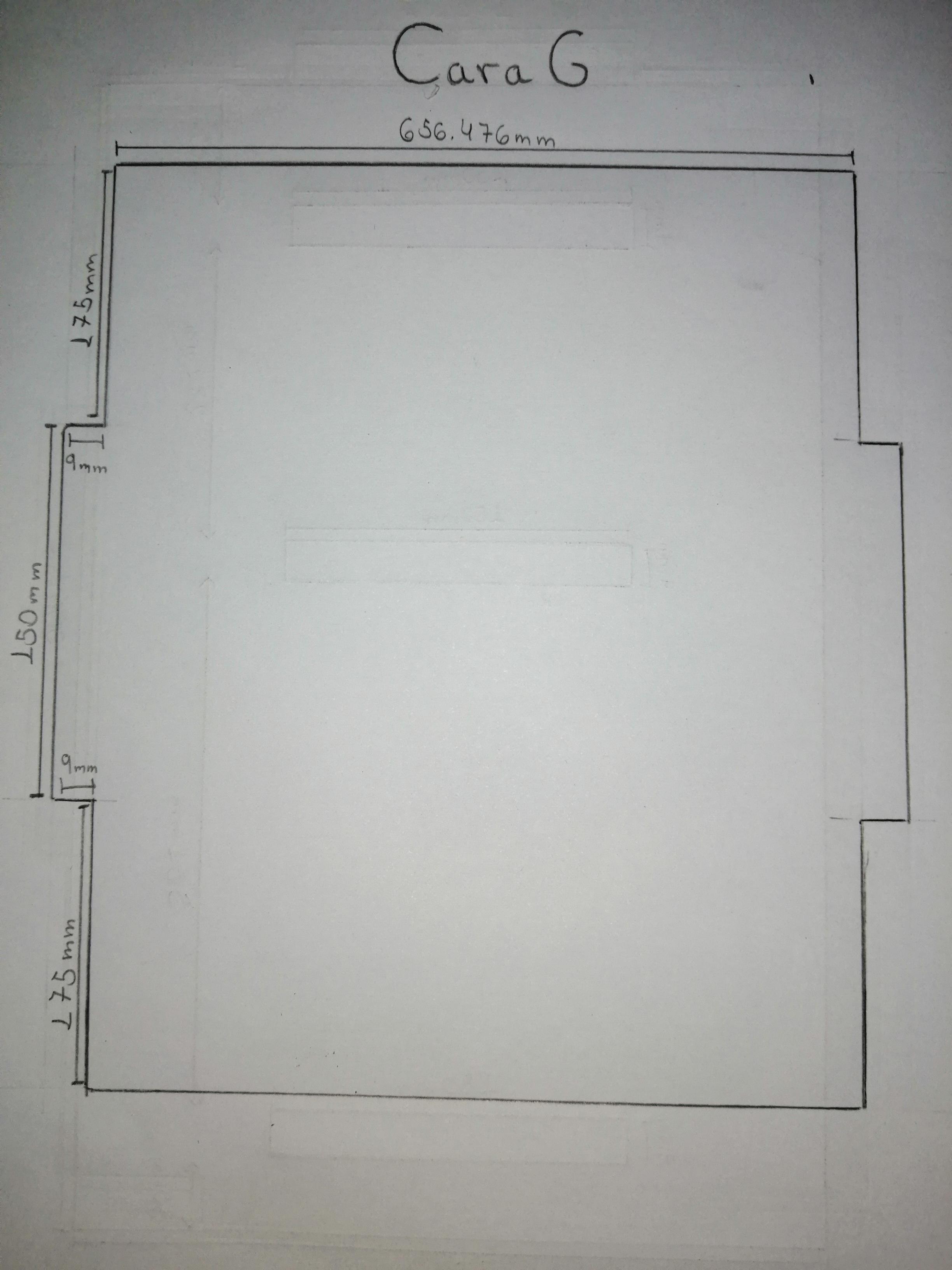

En esta cara lo realizaremos con la dimensión "ZY", dibujamos lo que esta en el plano y hacemos lo mismo que con las anteriores caras "Extrude" y "9mm". Cambiamos la apariencia y lo guardamos con el nombre "Cara G".

Aquí usaremos la dimensión "ZY" para realizar nuestra imagen que esta en el plano, luego le damos "Extrude" con "9mm" y cambiamos la apariencia. Guardamos con el nombre "Cara H". Esta sería nuestra última cara que necesitaríamos para poder unir todas las demás caras. Por lo cual se pide que hayan hecho tal y como están las medidas en los planos, con un simple error el trabajo no encajaría.

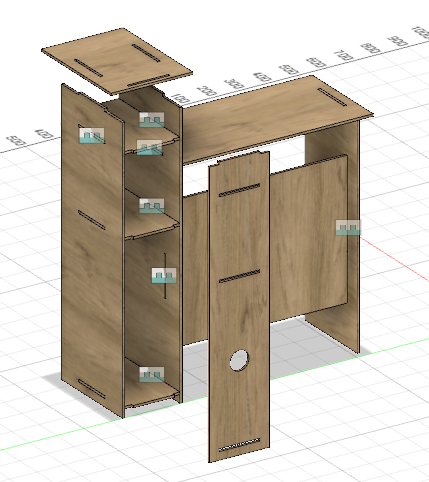

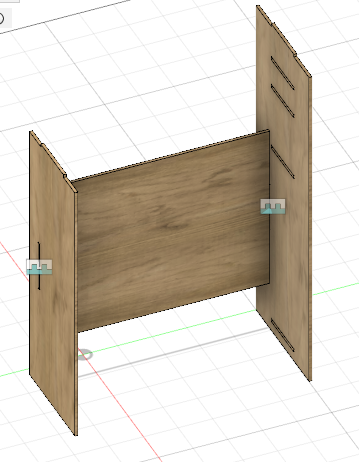

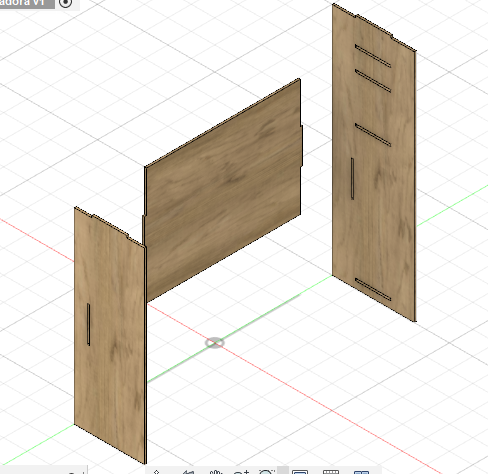

Ahora que tenemos todas las caras con las medidas exactas, procederemos a unirlas fijamente mediante el mismo programa "AutoDesk Fusion 360". Para ello, crearemos una nueva interfaz o pestaña y lo guardaremos con el nombre "Ensamblaje" o "Escritorio para Computadora". Comenzaremos jalando las caras A, C y G; o también podemos hacer anti-clic en la caras y seleccionar la parte que dice "Insert into Curren Design". Entonces, primero uniremos mediante la opción de "Joint" la cara A con la cara G pero en la parte de la izquierda; luego unimos la cara C con la G en la parte derecha y ahora arrastramos la cara B, lo unimos con la segunda ranura que se encuentra en la cara C, y debe de quedar tal y como se muestra en la imagen.

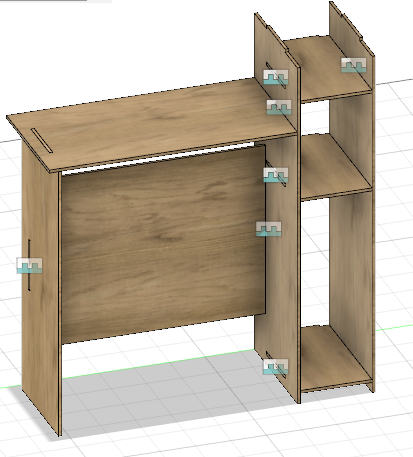

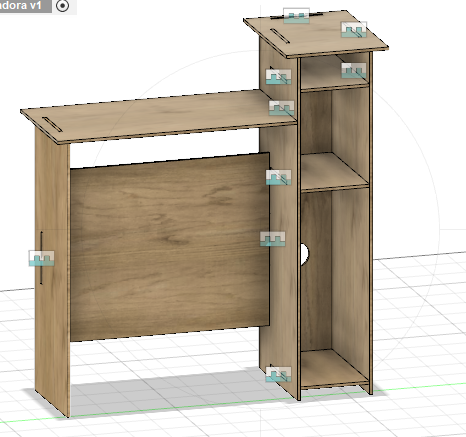

Ahora arrastraremos las caras E tres veces, puesto que esa es la cantidad que necesitaremos; y lo comenzamos a unir con la cara C. De ahí arrastramos la cara F y lo unimos con cualquiera de las caras C; pero la intersección que uniremos deben ser paralelas para que no quede uno mas arriba que el otro. Ahora jalamos la cara D y la cara H. La cara D lo unimos con la cara F o C; elegimos una de esas dos caras puesto que el trabajo saldría igual. Luego unimos la cara H con la ranura que se encuentra libre en la cara D. Así terminaríamos nuestro ensamblaje y se pueden ir guiando de las imágenes.

PD: Si la cara E sale en diferente posición a la que necesitamos, entonces lo seleccionamos y con la letra "M" no salen las opciones si lo queremos mas arriba, abajo, o si queremos girarlo.

Aquí personalizaremos una cara de preferencia que sea la cara D, la cara A o la cara F. Para esto debemos de elegir una imagen en formato "dxf". Una vez seleccionada lo guardamos en nuestro escritorio y ahora entramos a nuestro programa "AutoDesk Fusion 360", nos vamos a la cara que elegimos, pero debe de ser la cara separada y no la que hemos hecho como ensamblaje. Hacemos clic en la parte visible de la cara, luego anti-clic y seleccionamos "Create Sketch". Ahora sí hacemos clic arriba en "Insert" y seleccionamos "Canvas", nos saldrá un cuadro por lo que pondremos la opción de abajo "Importar desde mi computadora" y seleccionamos la imagen que descargamos. Adecuamos nuestra imagen en nuestra cara para que se vea bien.

Ahora debemos de seleccionar la opción de "Spline" que está en la parte de arriba en "Create". Con esto remarcaremos todo nuestro trabajo como si lo estuviéramos calcando. Una vez terminado, tenemos que exportarlo como "dxf" y para esto debemos fijarnos en las imágenes que están en este paso para no confundirse. Así terminaríamos nuestra personalización; este archivo guardado como "dxf" nos servirá para hacer simulaciones en varios tipos de máquinas como una fresadora o una máquina de láser. Nuestro archivo guardado aparecerá así.

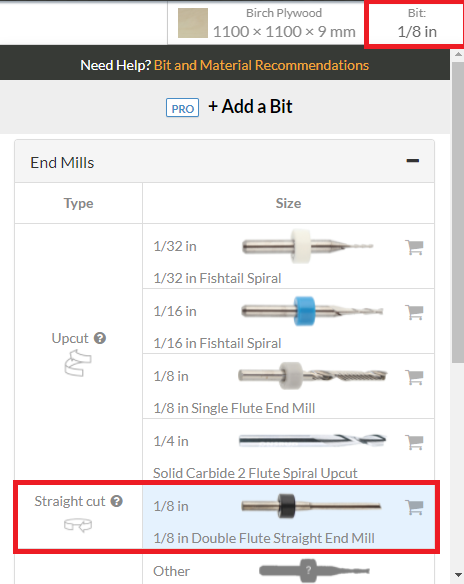

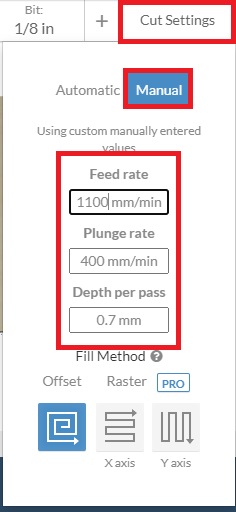

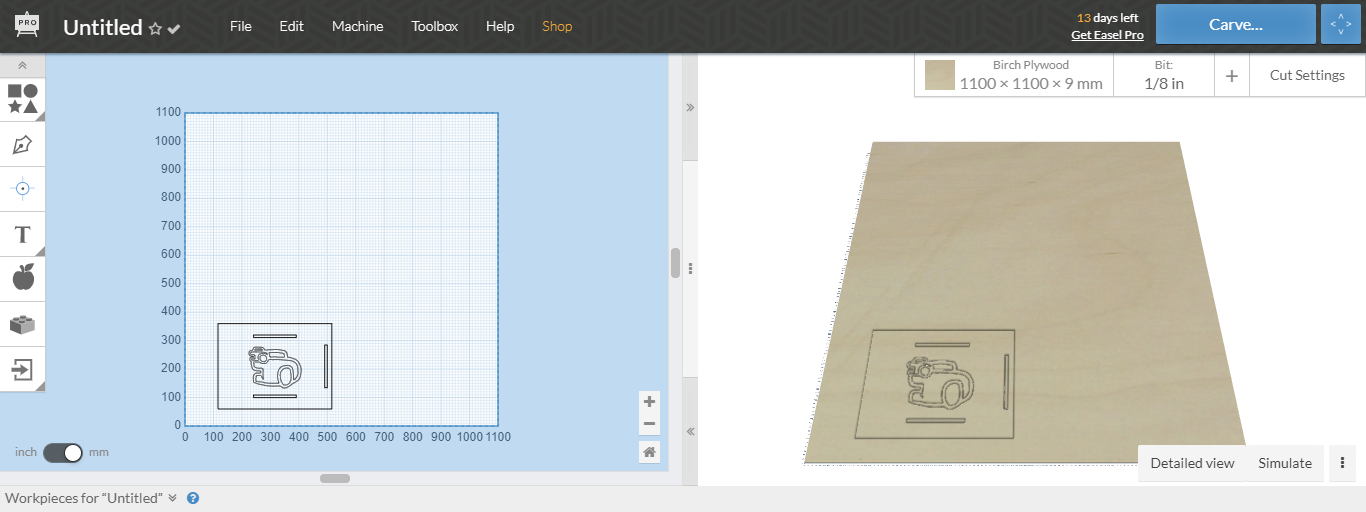

Ahora entraremos a un simulador online para observar como es el acabado de nuestro trabajo. Debemos de ingresar a "https://www.inventables.com/technologies/easel", clic en "Login to Easel" y nos creamos nuestra cuenta. Nos saldrá un cuadro en blanco como se muestra y haremos clic en "New Project". Ahora nos aparecerá un centro cuadriculado, por lo cual debemos de fijarnos en la parte inferior izquierda este en "mm" y ahora hacemos clic arriba "Machine" y cambiamos los valores de "X" y "Y" por los que aparecen en la imagen. Ahora configuraremos la parte de "Plywood" (como esta en la imagen), también fijarse que "Bit" este en 1/8 y por último hacer la parte de "Cut Settings".

Ahora pondremos nuestras caras que hemos exportado como "dxf" a través del "Fusion 360". Aparecerá una nueva ventana donde daremos clic en "Upload File" y escogemos la cara personalizada, luego hacemos clic en "Upload" y por ultimo "Import". Una vez que hemos hecho todo esto nos aparecerá nuestra cara de esta manera (Imagen). Ahora personalizaremos el corte y grabado.

• Corte: Seleccionamos la línea exterior y debemos de configurarlo como se muestre en la imagen con "Outside". Ahora seleccionamos los rectángulos pequeños y configuramos igual pero esta vez será "Inside"

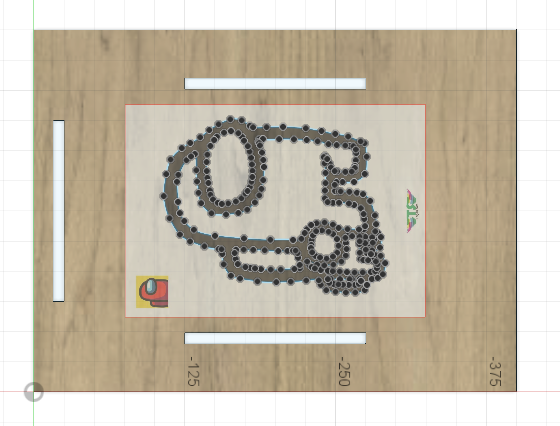

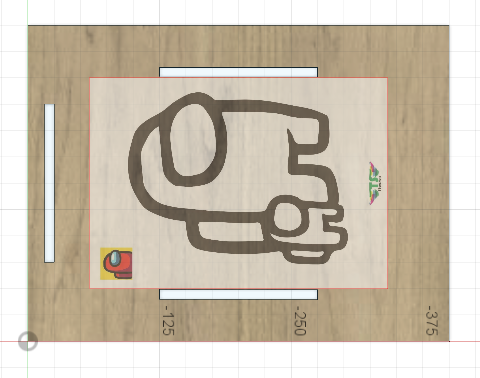

• Grabado: Seleccionaremos nuestra imagen personalizada, la línea exterior de nuestro dibujo deberá ser con estas opciones (Ver Imagen 5). Ahora las líneas interiores de nuestro dibujo deben de ser así (Ver Imagen 6).

Así terminaríamos nuestro trabajo en la cara personalizada, lo guardamos como Ahora en las demás caras solo debemos de exportarlo de "Fusion 360" como archivo "dxf" y hacemos la misma simulación solo que ahora solo serán cortes, haciendo clic en la parte inferior del "+", lo cual nos permite abrir mas ventanas para realizar el trabajo.
