Escritorio En L

Hola amigos, nos volvemos a ver! Mi nombre es Diego y les presento mi nuevo proyecto.

Bienvenidos a este nuevo proyecto en el cual elaboraremos una mesa en L utilizando el software Fusion 360. Igualmente como la última vez es muy sencillo de hacer, pero en esta ocasión lo visualizaremos en Easel.

1) Primero crearemos un boceto en el cual trabajaremos la cara superior del escritorio.

2) Seguidamente le colocaremos como nombre "Cara Superior".

NOTA : No olvidarse de siempre guardar antes de continuar con cada paso.

1) Seguiremos los medidas del plano para poder elaborar la cara superior.

NOTA: Para la creación de la parte curva podemos usar la herramienta "Arco por tres puntos" ( ubicado en "Crear > Arco > Arco por tres puntos " ).

2) Terminado eso le daremos a terminar boceto y seguidamente a la herramienta "Extruir" , el cual le daremos unos 18 mm .

1) Seguiremos las medidas y crearemos la primera parte de las patas de nuestro escritorio y lo extruiremos en 25 mm .

Seguiremos las medidas y crearemos la segunda parte de las patas de nuestro escritorio y lo extruiremos en 10 mm .

Seguiremos las medidas y crearemos la tercera parte de las patas de nuestro escritorio y lo extruiremos en 25 mm .

Seguiremos las medidas y crearemos la cuarta parte de las patas de nuestro escritorio y lo extruiremos en 25 mm .

Usaremos la herramienta "Unir" con el cual podremos tener la mesa correctamente armada.

NOTA: Esta a su elección el colocarlo de cualquier material, por lo que aquí es donde puede fluir su creatividad.

1) Entraran a la página de Easel en Google y se crearan una cuenta el cual es gratuita por tiempo limitado.

2) Una vez dentro deberemos irnos a la parte superior derecho y configurar el tamaño de la plantilla como en la imagen.

Primero crearemos un cuadrado y colocaremos las coordenadas de la imagen.

Igualmente crearemos un cuadrado y colocaremos las coordenadas de la imagen.

En esta parte haremos la parte curva del escritorio el cual agarraremos una figura de la librería.

1) entraremos al ícono de la manzana e iremos donde diga basic.

2) Buscaremos la imagen de una luna.

3) Seleccionaremos la primera opción después de darle clic a la luna.

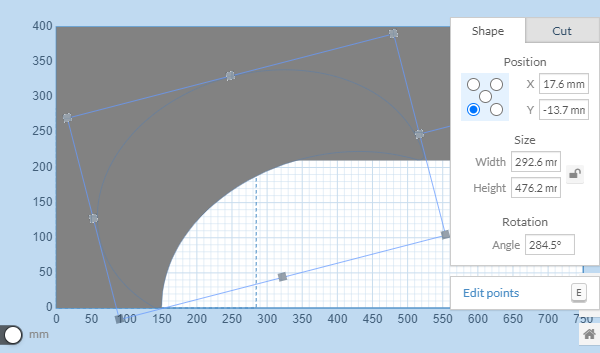

Finalmente se colocaran las últimas coordenadas de la luna.

Como último paso le daremos a la opción de "Simulate" para poder ver una simulación.

Pues y esto sería todo, me alegra que hayas llegado al final. Desearte la mayor de las suerte dentro de este mundo maravilloso de la fabricación digital. Éxitos en todo, hasta pronto.
