Entsorgungskalenderanzeige (Frontend) - Diplomarbeit - HF Juventus
![schaltplan.png](/proxy/?url=https://content.instructables.com/FL0/DL0U/JVUS7BRL/FL0DL0UJVUS7BRL.png&filename=schaltplan.png)
![genaue_Dimensionen.PNG](/proxy/?url=https://content.instructables.com/FRV/RZ06/JVUS7DQ8/FRVRZ06JVUS7DQ8.png&filename=genaue_Dimensionen.PNG)
Anleitung für den Bau einer Prototypenanzeige für die Entsorgunskalenderanzeige

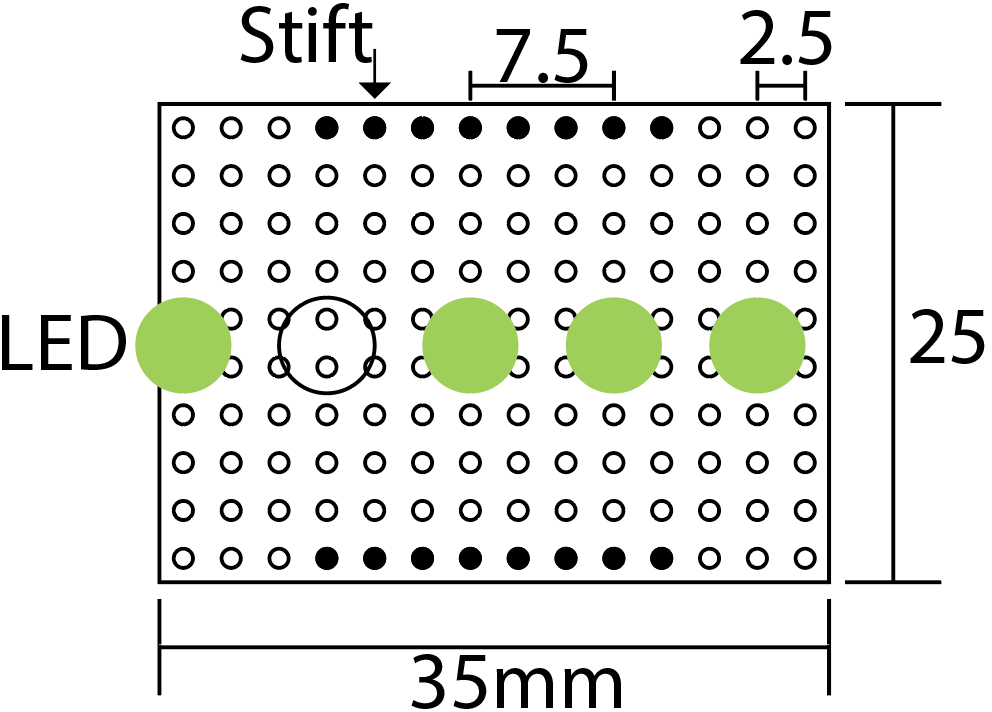

Schaltplan und Schema
Materialliste
![20190518_180315.jpg](/proxy/?url=https://content.instructables.com/F58/YB8P/JVUS7BSV/F58YB8PJVUS7BSV.jpg&filename=20190518_180315.jpg)
![20190518_174943.jpg](/proxy/?url=https://content.instructables.com/FS6/9Y41/JVUS7BSA/FS69Y41JVUS7BSA.jpg&filename=20190518_174943.jpg)
![20190518_180058.jpg](/proxy/?url=https://content.instructables.com/F27/GDCM/JVUS7CVE/F27GDCMJVUS7CVE.jpg&filename=20190518_180058.jpg)
![20190518_175227.jpg](/proxy/?url=https://content.instructables.com/FLK/7HR4/JVUS7CVI/FLK7HR4JVUS7CVI.jpg&filename=20190518_175227.jpg)
![20190518_194214 (1).jpg](/proxy/?url=https://content.instructables.com/FTI/FFJ8/JVUS7BOR/FTIFFJ8JVUS7BOR.jpg&filename=20190518_194214 (1).jpg)
![20190518_195428.jpg](/proxy/?url=https://content.instructables.com/FWO/SHTU/JVUS7BPL/FWOSHTUJVUS7BPL.jpg&filename=20190518_195428.jpg)

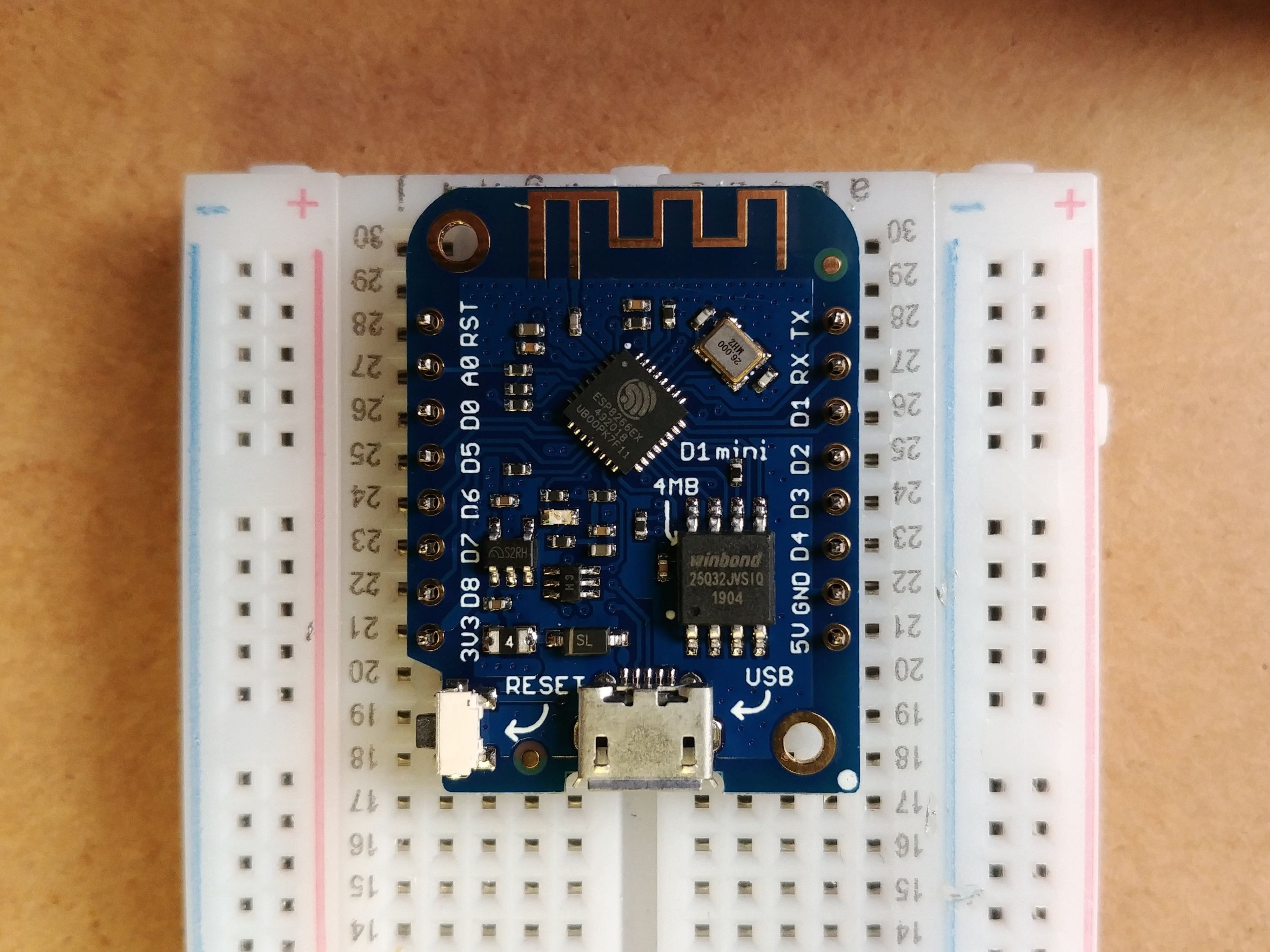

1x Wemos D1 mini
5x LEDs grün
5x Widerstand 330 Ohm
1x Dualbase für Wemos
1x Prototypen Platte 25 x 35 mm
1 x Stiftleiste
Sonstiges:
Lötzinn
Prototypen-Schild Löten
![20190518_180153.jpg](/proxy/?url=https://content.instructables.com/FDR/WQMH/JVUS7BSU/FDRWQMHJVUS7BSU.jpg&filename=20190518_180153.jpg)
![20190518_180823.jpg](/proxy/?url=https://content.instructables.com/FTC/PESE/JVUS7DGD/FTCPESEJVUS7DGD.jpg&filename=20190518_180823.jpg)
![20190518_181210.jpg](/proxy/?url=https://content.instructables.com/FRI/UOI1/JVUS7DFJ/FRIUOI1JVUS7DFJ.jpg&filename=20190518_181210.jpg)
![20190518_181946(1).jpg](/proxy/?url=https://content.instructables.com/F3K/MXHY/JVUS7BSY/F3KMXHYJVUS7BSY.jpg&filename=20190518_181946(1).jpg)
![20190518_182122 (1).jpg](/proxy/?url=https://content.instructables.com/FWW/VH4N/JVUS7BTN/FWWVH4NJVUS7BTN.jpg&filename=20190518_182122 (1).jpg)
![20190518_182659.jpg](/proxy/?url=https://content.instructables.com/FIE/6AGA/JVUS7BTR/FIE6AGAJVUS7BTR.jpg&filename=20190518_182659.jpg)
![20190518_183020.jpg](/proxy/?url=https://content.instructables.com/FYZ/8TIU/JVUS7BTU/FYZ8TIUJVUS7BTU.jpg&filename=20190518_183020.jpg)
![20190518_183843 (1).jpg](/proxy/?url=https://content.instructables.com/FZC/1U85/JVUS7BTX/FZC1U85JVUS7BTX.jpg&filename=20190518_183843 (1).jpg)
![20190518_193516.jpg](/proxy/?url=https://content.instructables.com/FQ8/NRAE/JVUS7BU0/FQ8NRAEJVUS7BU0.jpg&filename=20190518_193516.jpg)
![20190518_201038 (1).jpg](/proxy/?url=https://content.instructables.com/FD4/NS8R/JVUS7BQS/FD4NS8RJVUS7BQS.jpg&filename=20190518_201038 (1).jpg)
![20190518_193910.jpg](/proxy/?url=https://content.instructables.com/FF1/F9JG/JVUS7BU4/FF1F9JGJVUS7BU4.jpg&filename=20190518_193910.jpg)

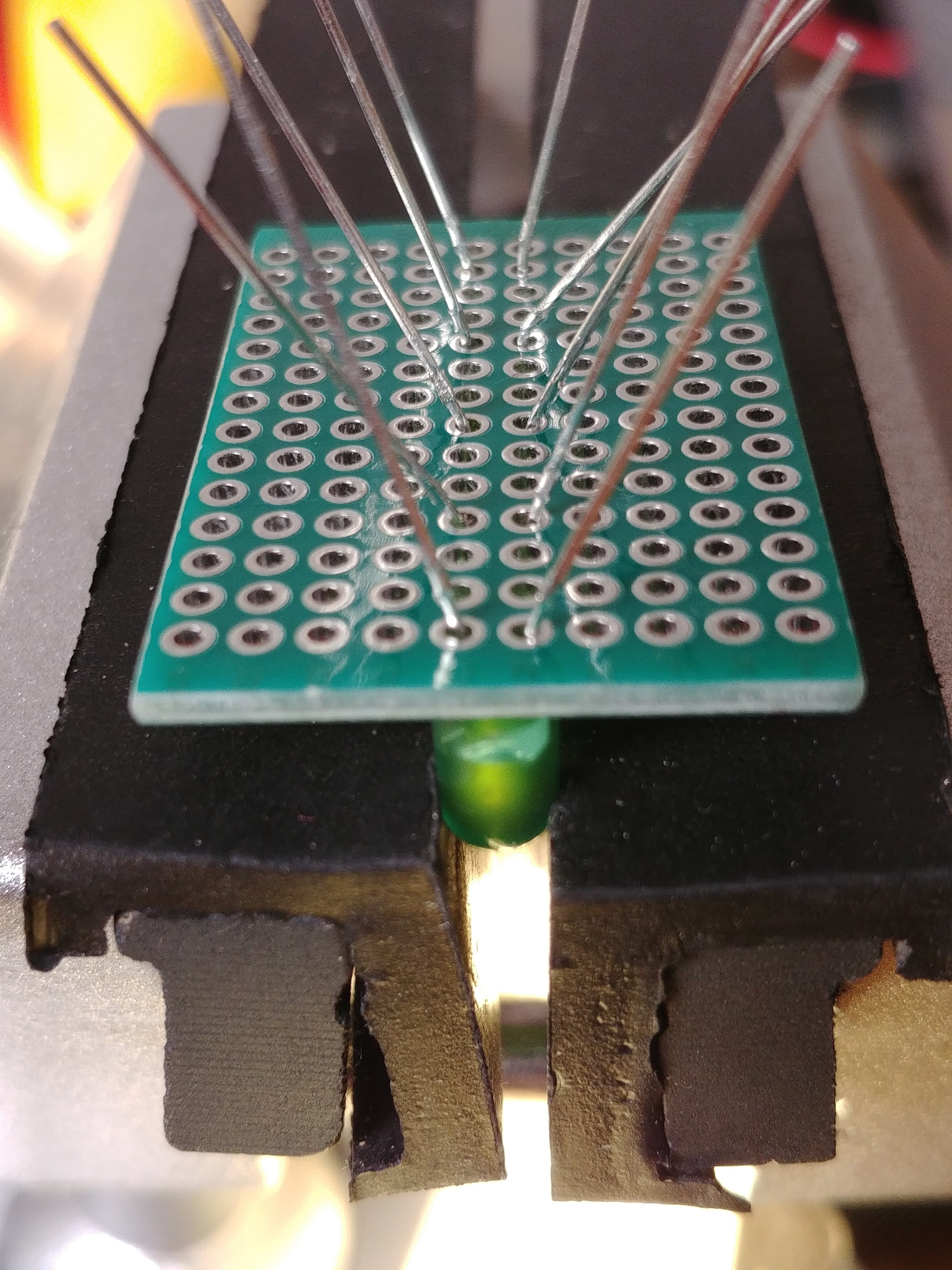

1. LEDs nach der Vorgabe platzieren (Plus / Minus beachten!)
2. LEDs leicht anlöten, das sie in Position bleiben
3. Stiftleiste anlöten
4. Widerstände platzieren und anlöten
5. Kathoden (-) der LEDs verbinden und an den GND Pin löten
6. Konstruktion testen. (Ist 5 V tolerant)
Steckverbindung an Das WEMOS Dualbase Löten
![20190518_195537.jpg](/proxy/?url=https://content.instructables.com/FNR/ZWKX/JVUS7BPN/FNRZWKXJVUS7BPN.jpg&filename=20190518_195537.jpg)
![20190518_195558.jpg](/proxy/?url=https://content.instructables.com/FZY/9HT6/JVUS7BPS/FZY9HT6JVUS7BPS.jpg&filename=20190518_195558.jpg)
![20190518_195607.jpg](/proxy/?url=https://content.instructables.com/FO0/EJOM/JVUS7BQH/FO0EJOMJVUS7BQH.jpg&filename=20190518_195607.jpg)
Stiftleiste an Den WEMOS D1 Löten
![20190518_194625.jpg](/proxy/?url=https://content.instructables.com/F3P/MC86/JVUS7C5Z/F3PMC86JVUS7C5Z.jpg&filename=20190518_194625.jpg)
![20190518_194309 (1).jpg](/proxy/?url=https://content.instructables.com/FSJ/OAGD/JVUS7FEQ/FSJOAGDJVUS7FEQ.jpg&filename=20190518_194309 (1).jpg)
Zusammensetzen, Code Kompilieren Und Hochladen
![20190518_200304.jpg](/proxy/?url=https://content.instructables.com/F8B/XDVY/JVUS7BQI/F8BXDVYJVUS7BQI.jpg&filename=20190518_200304.jpg)
![20190518_200608.jpg](/proxy/?url=https://content.instructables.com/FIH/6Z01/JVUS7BQL/FIH6Z01JVUS7BQL.jpg&filename=20190518_200608.jpg)
Der aktuelle Code ist auf GitHub unter dem folgenden Link verfügbar:
https://github.com/christianpetri/2019_Diplomarbeit_Entsorgungskalenderanzeige_Frontend
