Eco-Watering

Bem-Vindos ao meu instructables,

Eu sou o Tiago Ferraz, aluno do 12º ano do Curso Profissional Técnico de Gestão e Programação de Sistemas Informáticos, da Escola Secundária da Boa Nova, Leça da Palmeira.

O projeto da minha PAP consiste num regador automático feito em Arduíno, que vai regar as plantas quando o sensor de humidade detetar que solo assim precise.

Na construção deste projeto foi necessário o Arduíno Uno para a programação do sensor de humidade do solo para quando detetar a terra seca ele vai dar informações e vai ativar o rele e a Electroválvula que vai dispensar a água para regar automaticamente.

• Motivo da escolha do tema
  • O motivo da escolha deste projeto inicializou com a preocupação em ajudar os idosos que, por vezes, se esquecessem de regar as plantas ou que tenham dificuldade em se levantar ou até mesmo para ajudar as pessoas que não tem muito tempo.

• Para que sirva
  • Este projeto vai servir para regar as plantas dada a certa humidade do solo. Por exemplo, se um terra estiver seca ele vai detetar e vai regar automaticamente.

• Para quem se destina

  • A minha PAP destina-se a toda a gente que tenha uma planta, jardim, ... para que não tenha tido que andar sempre com preocupações de ir regar. Aplica-se principalmente aos idosos que tem problemas de certa marcha por terem a sua idade, como pessoas que trabalham e não tem tempo de ir a casa e conseguir orientar as coisas de casa, ...

Para a construção deste projeto foi feita uma lista do material necessário. Esta lista é constituída por:

• Arduíno Uno Rev3(fig.1)
• Sensor de Humidade do Solo Terra(fig.2)
• Ks0058 keyestudio 4-channel Relay Module(fig.3)
• Electrovávula 12V(fig.4)
• Fonte Alimentação 12V(fig.5)
• LED Verde, Amarelo, Vermelho(fig.6)
• Breadboard de 830 Pontos(fig.7)
• Cabos Jumper Macho-Fêmea(fig.8)
• Cabos Jumper Macho-Macho(fig.9)
• Kit De Resistências(fig.10)

Suas Funcionalidades:

• O Arduíno UNO (Fig. 1) é a melhor placa para começar com eletrônica e codificação.
• O Sensor de Humidade do Solo (fig. 2) foi desenvolvido para detetar as variações de humidade do solo.
• Keyestudio Relay (fig.3) é de alta qualidade com quatro canais de entrada e saída.
• Electroválvula 12V (fig.4) é uma válvula operada eletromecanicamente.
• A fonte de alimentação(fig.5) converte a corrente elétrica de uma fonte para a voltagem.
• Os LEDS (fig.6) são semicondutores que emitem luz quando uma corrente passa por ele.
• Uma Breadboard (fig.7) é uma excelente ferramenta para a montagem de circuitos elétrico.
• Os jumpers (fig.8 e 9) são fios que têm pinos de conexão em cada extremidade, permitindo que sejam usados para conectar dois pontos um ao outro sem solda.
• O Kit de Resistências (fig.10) limita a quantidade de corrente que vai para certos componentes do circuito, como LEDs.

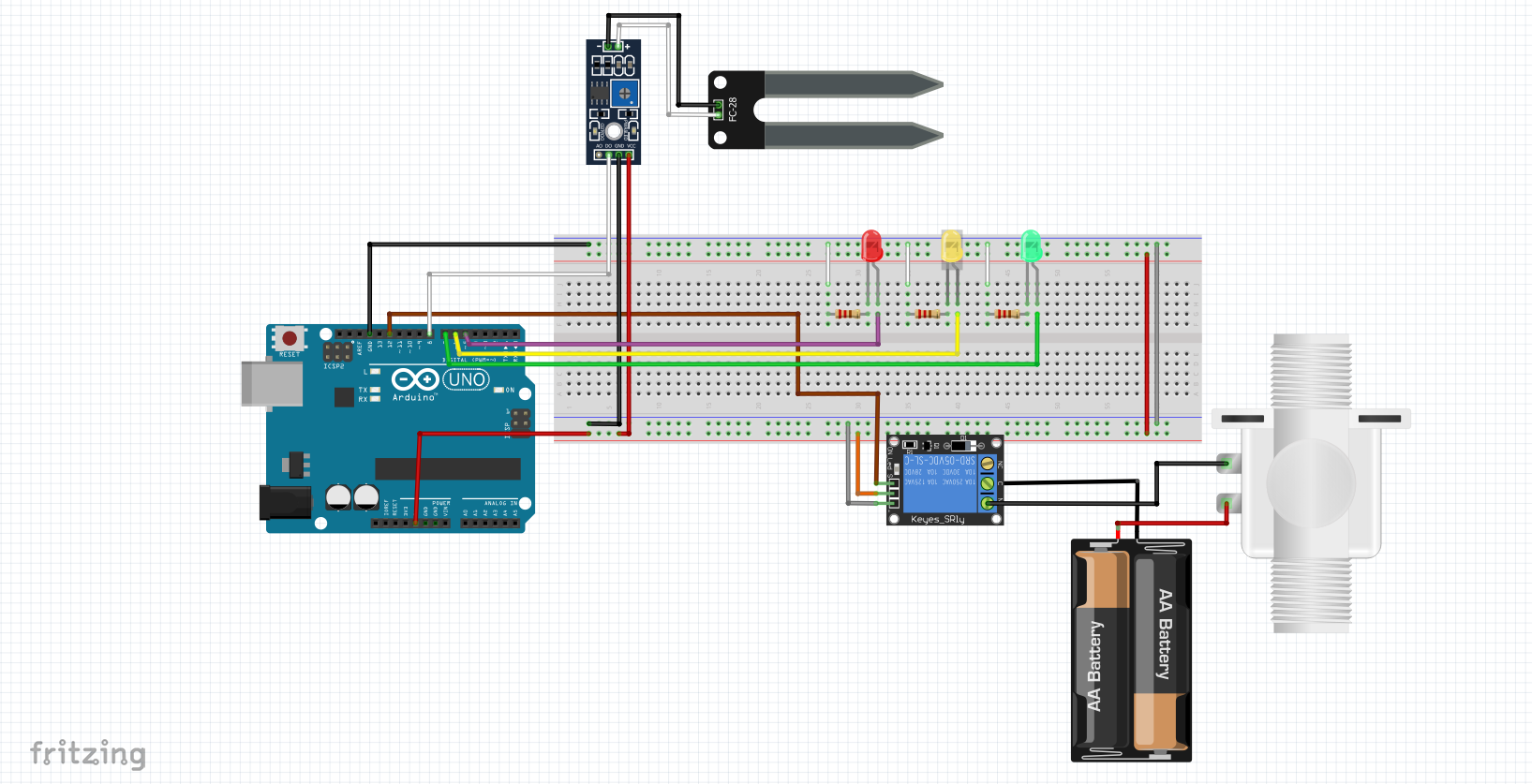

O fritzing serve para ter um bom controle nas entradas das peças e verificar se a conexão é correta para não haver problemas na montagem.

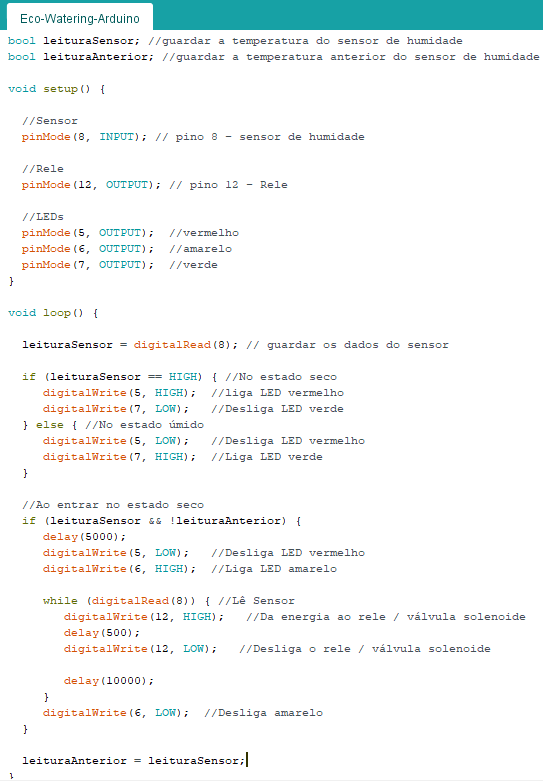

Este projeto tem o seguinte código, que serve para compilar todo o Arduíno a funcionar para que faça suas funções.

A programação é baseada no video do Brincado com Ideias:

O modo de operação do meu projeto basta só meter o sensor de humidade na terra que ele vai detetar o valor, vai transmitir ao Arduíno Uno e ele vai guardar o valor após isso ele vai comunicar ao relé e a eletroválvula.

Quando pensei na minha PAP, eu queria fazer um regador com uma placa nodemcu para ter via wi-fi ou conectar um modulo wi-fi/bluetooth e fazer uma app para conectar e conseguir controlar através do wi-fi ou bluetooth e conseguir estar no outro canto da casa e ver a temperatura do solo, sintonizar as horas que quer regar e também gostava de implementar uma maquete para não apanhar com agua e para não avariar.

Umas das ideias que tive durante o processo da PAP foi acrescentar um sensor de luz, um sensor de temperatura e humidade do ar e um LCD para amostrar os valores da temperatura e botões para ter parte manual, para quem quiser mudar sem o telemóvel ou mesmo um pc.
