Mouse Reuse for Students With Disabilities.
by olmanorozco in Circuits > Assistive Tech
428 Views, 2 Favorites, 0 Comments
Mouse Reuse for Students With Disabilities.
![mouse (2).png](/proxy/?url=https://content.instructables.com/FYY/T247/LC0IXAXN/FYYT247LC0IXAXN.png&filename=mouse (2).png)
![mouse adaptado.JPG](/proxy/?url=https://content.instructables.com/F1Q/Z5RM/LC0IXAXO/F1QZ5RMLC0IXAXO.jpg&filename=mouse adaptado.JPG)

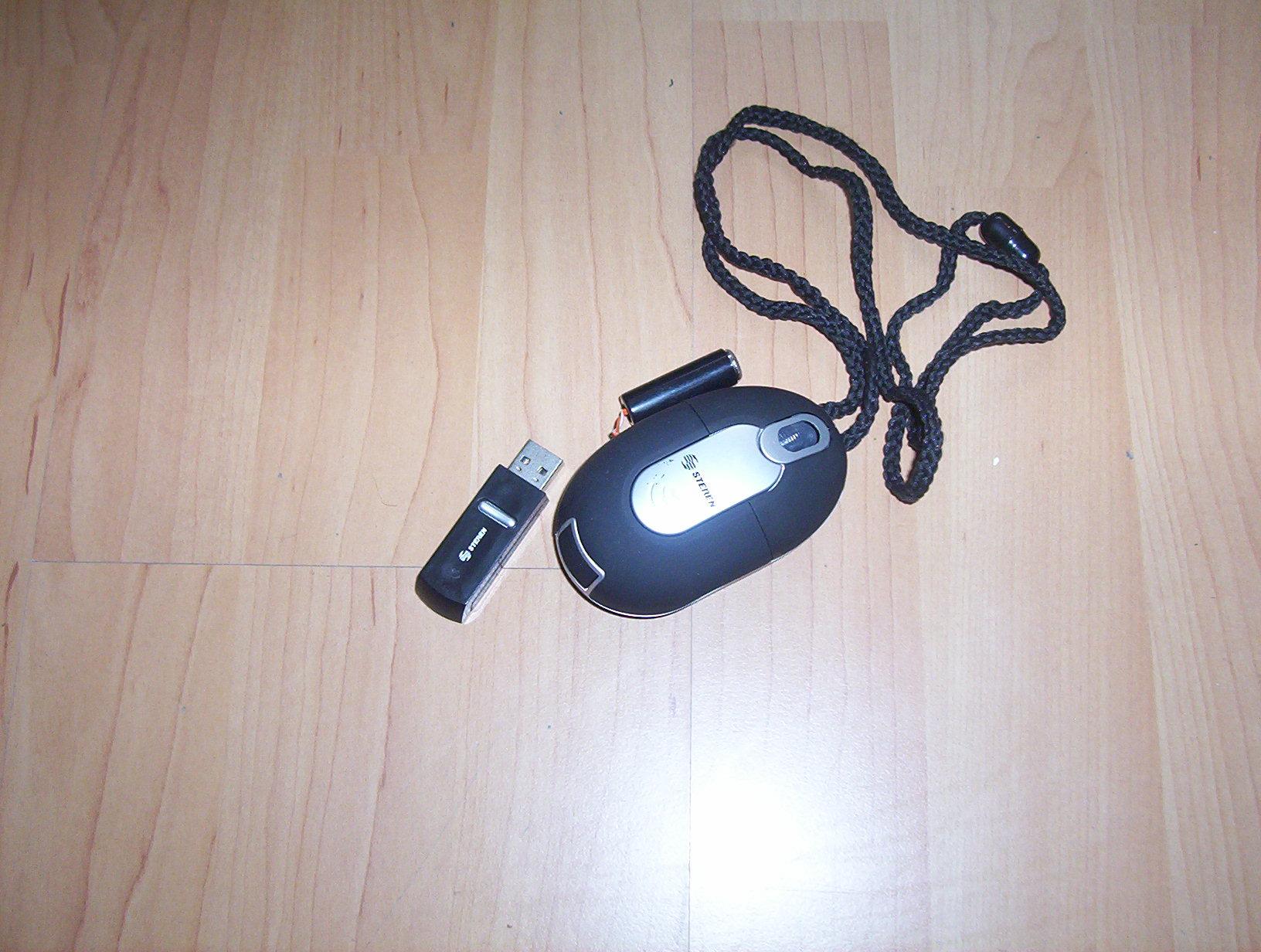

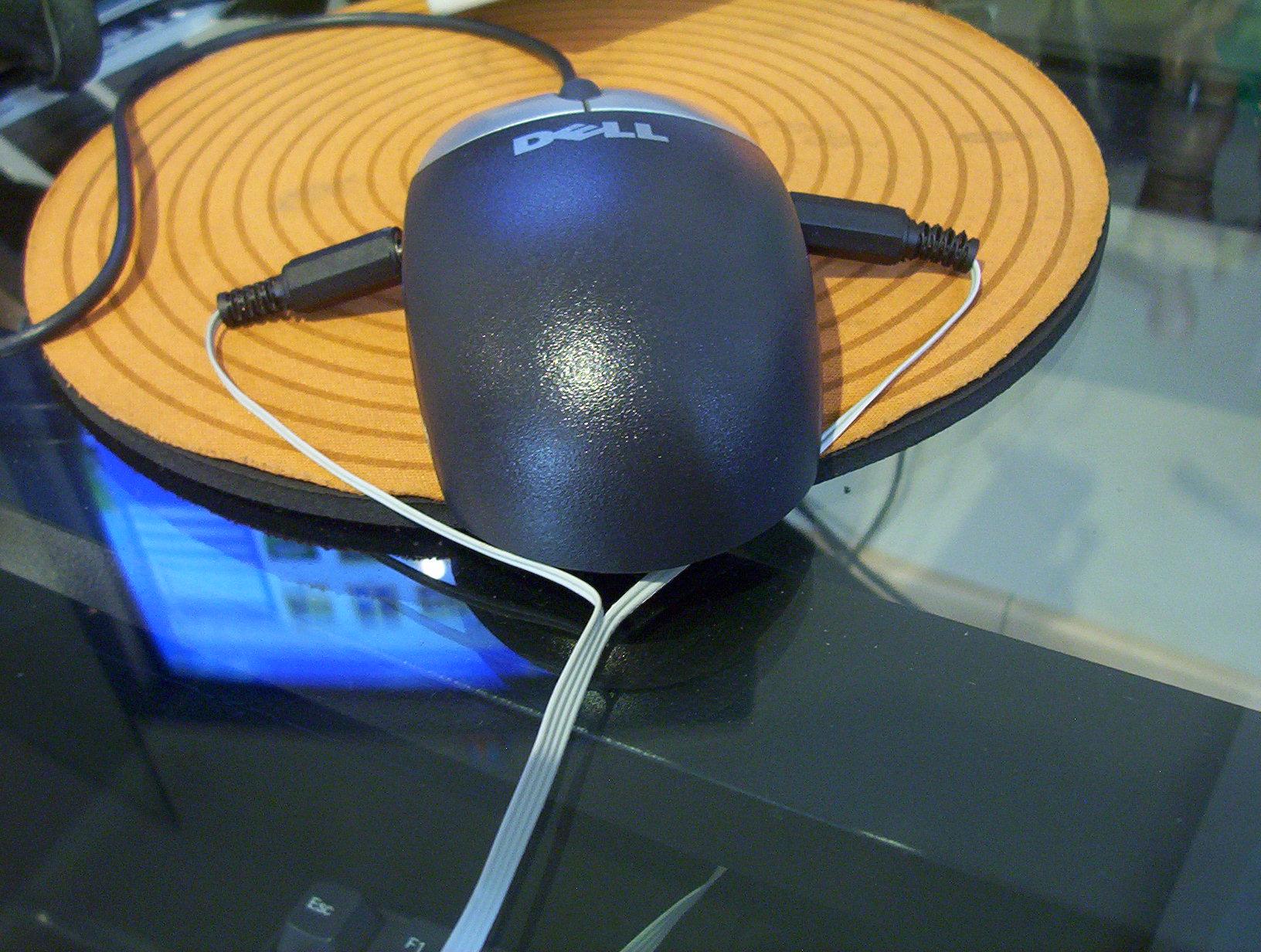

Example of an easy DIY mouse adapted for children with disabilities, for click games.
compatible with any type of commercial or home adaptive switch
Supplies
![cautin.jpg](/proxy/?url=https://content.instructables.com/FIZ/8ZOF/LC0IXAYG/FIZ8ZOFLC0IXAYG.jpg&filename=cautin.jpg)
![FC26GRm_1.jpg](/proxy/?url=https://content.instructables.com/F8L/N2PV/LC0IXAYH/F8LN2PVLC0IXAYH.jpg&filename=FC26GRm_1.jpg)
![jack-3-5-mm-estereo-encapsulado-para-chasis.jpg](/proxy/?url=https://content.instructables.com/FN6/6VDW/LC0IXAYI/FN66VDWLC0IXAYI.jpg&filename=jack-3-5-mm-estereo-encapsulado-para-chasis.jpg)
![mouse-usb-generico.jpg](/proxy/?url=https://content.instructables.com/FB3/JK5K/LC0IXB12/FB3JK5KLC0IXB12.jpg&filename=mouse-usb-generico.jpg)
1- soldering iron and tin welding

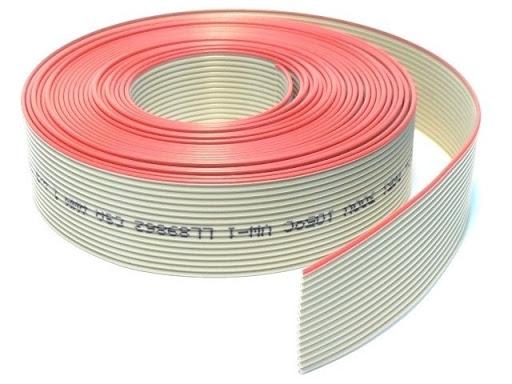

2- 30 cm 2-way, flat cable.
3- 3.5 female jack.
4- Usb or wireless or bluetooth mouse.
6-screwdriver and scissors
![Captura de pantalla 2022-12-25 a la(s) 23.33.46.png](/proxy/?url=https://content.instructables.com/FN9/ZOVF/LC3DS3SU/FN9ZOVFLC3DS3SU.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.33.46.png)
![Captura de pantalla 2022-12-25 a la(s) 23.34.17.png](/proxy/?url=https://content.instructables.com/FRU/QBRE/LC3DS3SW/FRUQBRELC3DS3SW.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.34.17.png)
![Captura de pantalla 2022-12-25 a la(s) 23.34.37.png](/proxy/?url=https://content.instructables.com/F6U/GHC9/LC3DS3SX/F6UGHC9LC3DS3SX.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.34.37.png)
we locate the screws and open the mouse, being careful not to move the pieces.
![Captura de pantalla 2022-12-25 a la(s) 23.38.02.png](/proxy/?url=https://content.instructables.com/FUM/0SDK/LC3DS3TK/FUM0SDKLC3DS3TK.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.38.02.png)
We locate the switch corresponding to the mouse click
![Captura de pantalla 2022-12-25 a la(s) 23.38.02.png](/proxy/?url=https://content.instructables.com/F8O/PUCS/LC3DS3UA/F8OPUCSLC3DS3UA.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.38.02.png)
![Captura de pantalla 2022-12-25 a la(s) 23.40.22.png](/proxy/?url=https://content.instructables.com/FJB/R2AU/LC3DS3UB/FJBR2AULC3DS3UB.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.40.22.png)
![Captura de pantalla 2022-12-25 a la(s) 23.41.16.png](/proxy/?url=https://content.instructables.com/FC6/XJID/LC3DS3UC/FC6XJIDLC3DS3UC.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.41.16.png)
![Captura de pantalla 2022-12-25 a la(s) 23.41.36.png](/proxy/?url=https://content.instructables.com/FUT/S9VN/LC3DS3UD/FUTS9VNLC3DS3UD.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.41.36.png)
![Captura de pantalla 2022-12-25 a la(s) 23.42.02.png](/proxy/?url=https://content.instructables.com/F12/UH4Y/LC3DS3UE/F12UH4YLC3DS3UE.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.42.02.png)

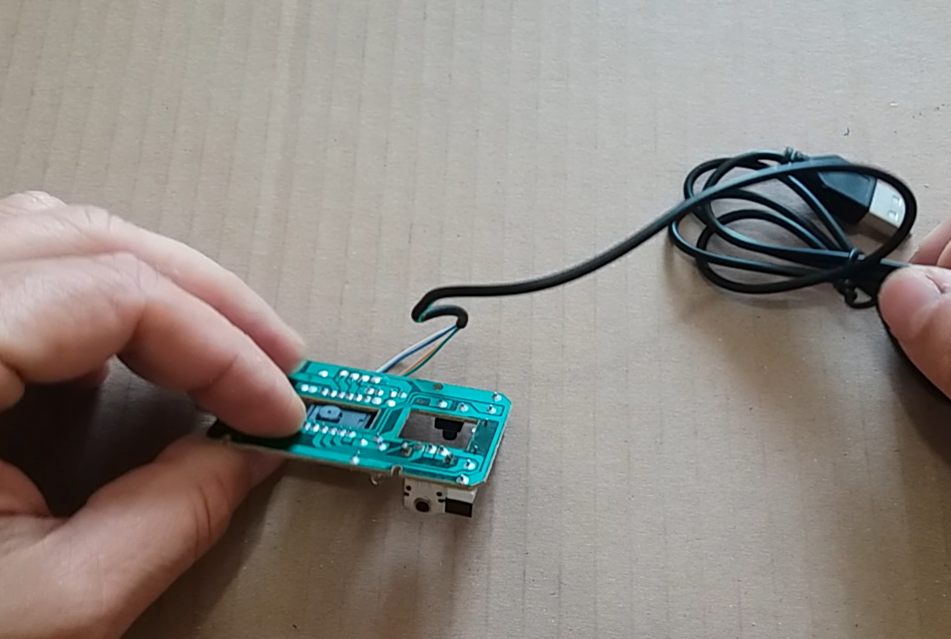

We carefully separate the circuit board from the plastic casing.
Flipped the circuit board we will observe the legs of the switch that are soldered.
![Captura de pantalla 2022-12-25 a la(s) 23.47.32.png](/proxy/?url=https://content.instructables.com/FR8/JLZD/LC3DS3WU/FR8JLZDLC3DS3WU.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.47.32.png)
![Captura de pantalla 2022-12-25 a la(s) 23.47.50.png](/proxy/?url=https://content.instructables.com/F2Y/2H6Y/LC3DS3WV/F2Y2H6YLC3DS3WV.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.47.50.png)
![Captura de pantalla 2022-12-25 a la(s) 23.48.34.png](/proxy/?url=https://content.instructables.com/F8I/IXVV/LC3DS3WW/F8IIXVVLC3DS3WW.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.48.34.png)
![Captura de pantalla 2022-12-25 a la(s) 23.48.51.png](/proxy/?url=https://content.instructables.com/FAQ/BT25/LC3DS3WX/FAQBT25LC3DS3WX.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.48.51.png)
![Captura de pantalla 2022-12-25 a la(s) 23.49.20.png](/proxy/?url=https://content.instructables.com/FT7/X5XK/LC3DS3WY/FT7X5XKLC3DS3WY.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.49.20.png)
![Captura de pantalla 2022-12-25 a la(s) 23.49.37.png](/proxy/?url=https://content.instructables.com/F8Z/LEDG/LC3DS3WZ/F8ZLEDGLC3DS3WZ.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.49.37.png)
We soldered a wire to each of the 2 connection legs of the mouse click button switch
![Captura de pantalla 2022-12-25 a la(s) 23.55.44.png](/proxy/?url=https://content.instructables.com/FKQ/03KO/LC3DS46Q/FKQ03KOLC3DS46Q.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.55.44.png)
![Captura de pantalla 2022-12-25 a la(s) 23.56.35.png](/proxy/?url=https://content.instructables.com/FTW/JW15/LC3DS47I/FTWJW15LC3DS47I.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.56.35.png)
![Captura de pantalla 2022-12-25 a la(s) 23.56.55.png](/proxy/?url=https://content.instructables.com/FX1/JQNJ/LC3DS47J/FX1JQNJLC3DS47J.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.56.55.png)
![Captura de pantalla 2022-12-25 a la(s) 23.57.35.png](/proxy/?url=https://content.instructables.com/FSS/MI82/LC3DS4U0/FSSMI82LC3DS4U0.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.57.35.png)

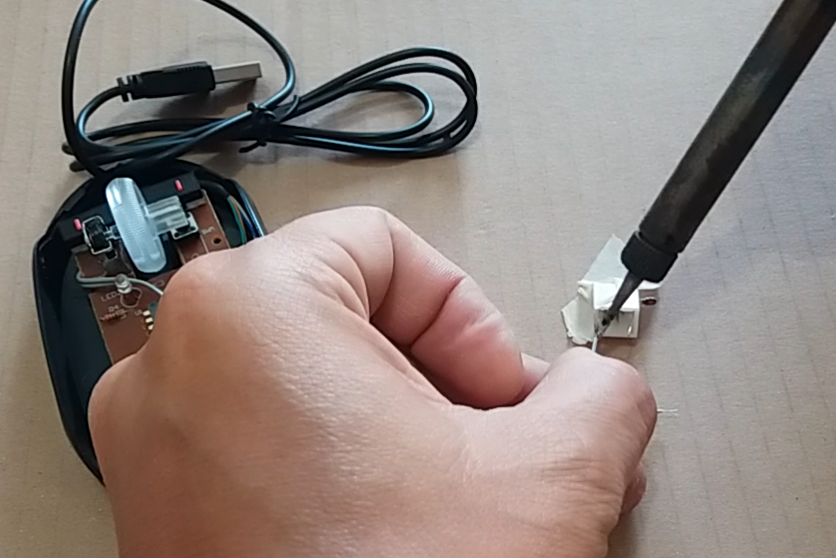

we solder the other end of the cable to the external branches of the Jack, as seen in the photo.
![Captura de pantalla 2022-12-25 a la(s) 23.58.05.png](/proxy/?url=https://content.instructables.com/FJ8/3YRY/LC3DS4X2/FJ83YRYLC3DS4X2.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.58.05.png)
![Captura de pantalla 2022-12-25 a la(s) 23.58.17.png](/proxy/?url=https://content.instructables.com/FA9/8O7X/LC3DS4X3/FA98O7XLC3DS4X3.png&filename=Captura de pantalla 2022-12-25 a la(s) 23.58.17.png)
With the drill, we make a hole in the plastic casing, to place the jack.
![Captura de pantalla 2022-12-26 a la(s) 00.11.57.png](/proxy/?url=https://content.instructables.com/F7U/SNOP/LC3DS5FG/F7USNOPLC3DS5FG.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.11.57.png)
![Captura de pantalla 2022-12-26 a la(s) 00.12.53.png](/proxy/?url=https://content.instructables.com/FBK/8PD0/LC3DS5FH/FBK8PD0LC3DS5FH.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.12.53.png)
![Captura de pantalla 2022-12-26 a la(s) 00.13.03.png](/proxy/?url=https://content.instructables.com/FVD/8T74/LC3DS5FI/FVD8T74LC3DS5FI.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.13.03.png)
![Captura de pantalla 2022-12-26 a la(s) 00.13.27.png](/proxy/?url=https://content.instructables.com/F85/IGUU/LC3DS5FJ/F85IGUULC3DS5FJ.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.13.27.png)
![Captura de pantalla 2022-12-26 a la(s) 00.13.54.png](/proxy/?url=https://content.instructables.com/FGG/ZOZN/LC3DS5G2/FGGZOZNLC3DS5G2.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.13.54.png)
![Captura de pantalla 2022-12-26 a la(s) 00.14.05.png](/proxy/?url=https://content.instructables.com/F8W/YZ6P/LC3DS5G3/F8WYZ6PLC3DS5G3.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.14.05.png)
![Captura de pantalla 2022-12-26 a la(s) 00.14.24.png](/proxy/?url=https://content.instructables.com/F02/0ZMY/LC3DS5G4/F020ZMYLC3DS5G4.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.14.24.png)
![Captura de pantalla 2022-12-26 a la(s) 00.14.52.png](/proxy/?url=https://content.instructables.com/FVB/I3FZ/LC3DS5G5/FVBI3FZLC3DS5G5.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.14.52.png)
![Captura de pantalla 2022-12-26 a la(s) 00.15.01.png](/proxy/?url=https://content.instructables.com/FAK/KXP8/LC3DS5G6/FAKKXP8LC3DS5G6.png&filename=Captura de pantalla 2022-12-26 a la(s) 00.15.01.png)
Put the mouse parts back in place and close the mouse
![mouse pies .JPG](/proxy/?url=https://content.instructables.com/FF8/VT4V/LC3DS5J1/FF8VT4VLC3DS5J1.jpg&filename=mouse pies .JPG)
![mouse de soplo (2).jpg](/proxy/?url=https://content.instructables.com/F3V/IGXQ/LC3DS5J2/F3VIGXQLC3DS5J2.jpg&filename=mouse de soplo (2).jpg)
![mouse (2).png](/proxy/?url=https://content.instructables.com/FK2/1OOI/LC3DS5J3/FK21OOILC3DS5J3.png&filename=mouse (2).png)
![mouse.jpg](/proxy/?url=https://content.instructables.com/FMG/D11O/LC3DS5J4/FMGD11OLC3DS5J4.jpg&filename=mouse.jpg)
![mouselateral1.jpg](/proxy/?url=https://content.instructables.com/F3C/TXXO/LC3DS5J5/F3CTXXOLC3DS5J5.jpg&filename=mouselateral1.jpg)
We connect any adaptive switch that the disabled child has.
