ESCRITORIO

Buen día, en esta ocasión les enseñaré hacer un escritorio donde podrán colocar su laptop y cuadernos o libros de estudios, espero les sea útil.

Empezaremos abriendo "Fusion 360", crearemos nuevo proyecto, lo nombramos y le damos doble clic. Después, creamos nueva carpeta y la nombramos.

Continuamente, en la carpeta creada, nos aseguraremos que nuestra hoja esté en "Diseño". Damos clic en "Crear boceto" y seleccionamos la cara que más nos convenga, en este caso haremos la cara lateral de nuestro escritorio.

En este paso damos clic en "línea" y le damos forma a nuestra pieza con las medidas que se muestran en la imagen. Terminada la pieza, damos clic en "Terminar boceto".

Extruimos nuestra pieza en 12 mm. Damos clic en el botón "A" de nuestro teclado, aparecerá la venta "Aspecto" con la cual le daremos color a nuestra pieza.

*Paso opcional, personalizaremos la pieza, este paso se debe realizar antes de dar color a la pieza. Damos clic en la cara que se personalizará, vamos a la opción "Insertar" - "Lienzo", se abrirá la venta que nos permitirá inserta una imagen de nuestro equipo.

Acomodamos la imagen insertada, damos "Enter". Vamos a la opción "Crear" - "Spline" - "Punto de ajuste de Spline". Empezamos a repasar todos los bordes de nuestra imagen hasta finalizar y damos clic en terminar boceto. Finalmente, le damos color como se indica en el paso 4.

Finalmente ocultamos "linzos" y así es como debe quedar nuestra pieza.

Ahora realizaremos la "Cara lateral 2", le damos forma a nuestra pieza como se ve en la imagen. Damos clic en "Spline" para delinear el rectángulo 12 X 72. Luego, damos clic en "Terminar boceto" y lo extruimos en 12 mm.

Finalmente, le damos color a la pieza y como paso opcional se puede personalizar la pieza como se muestra en la imagen.

Repetimos los pasos de la "Pieza lateral 2", damos forma a la pieza con las medidas mostradas en la imagen, extruimos y le damos color, esta pieza no la personalizaré, pero es a elección personal.

Esta cara tiene los mismos pasos que la "Cara lateral 2", se da forma a la pieza con las medidas mostradas en la imagen, el círculo y los rectángulos se delinean con "Spline", damos clic en "Terminar Boceto", extruimos 12 mm, damos color y tendrás tu pieza lista.

Damos forma a la pieza según las medidas mostradas en la imagen, extruimos 12 mm y damos color.

Seguimos los mismos pasos que con la pieza "Cara lateral 2", pero con las medidas dadas en la imagen mostrada.

En este paso uniremos todas las piezas creadas de la siguiente manera:

1. Crearemos otra carpeta a la que llamaremos "ENSAMBLE".

2. Mientras estamos en el boceto de la carpeta "ENSAMBLE", daremos clic derecho a la pieza "Cara trasera" - "Insertar en el diseño actual".

3. Volvemos a realizar el "paso 2" con la pieza "Cara lateral" y acomodamos como se muestra en la imagen..

4. Continuamente, damos clic en "Unión".

5. Finalmente, damos clic en los puntos medios de las piezas que se van a engranar como se ve en la imagen.

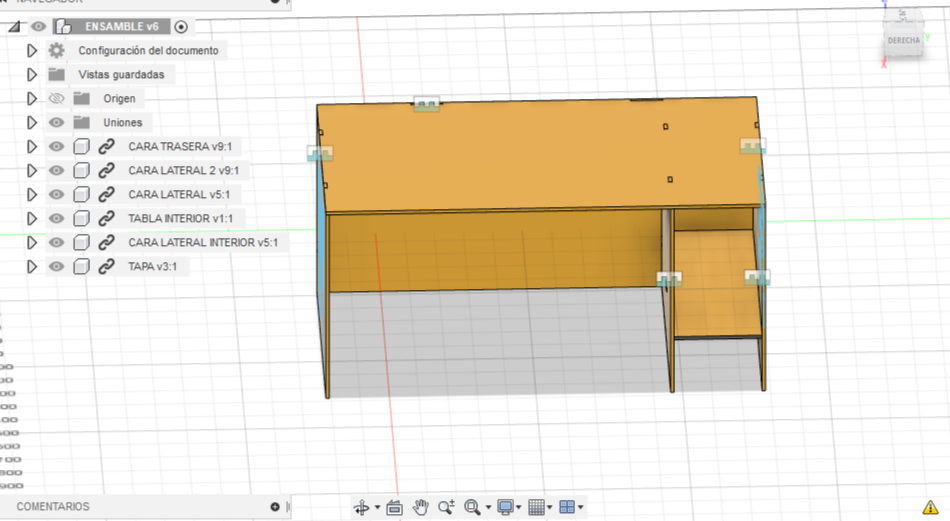

En este paso se puede visualizar el orden en que ensamblé las piezas de manera que fuera lo más fácil posible. El escritorio les debe quedar como imagen 2.

En la casilla "DISEÑO" le daremos clic y lo cambiamos por "RENDERIZADO", para que esta nos permita personalizar el fondo de nuestro escritorio.

- En "Biblioteca de entornos" podremos ponerle fondo a nuestro trabajo.

- En "Configuración" podremos editar nuestro trabajo, aumentando o disminuyendo el brillo, la posición, entre otras cosas.

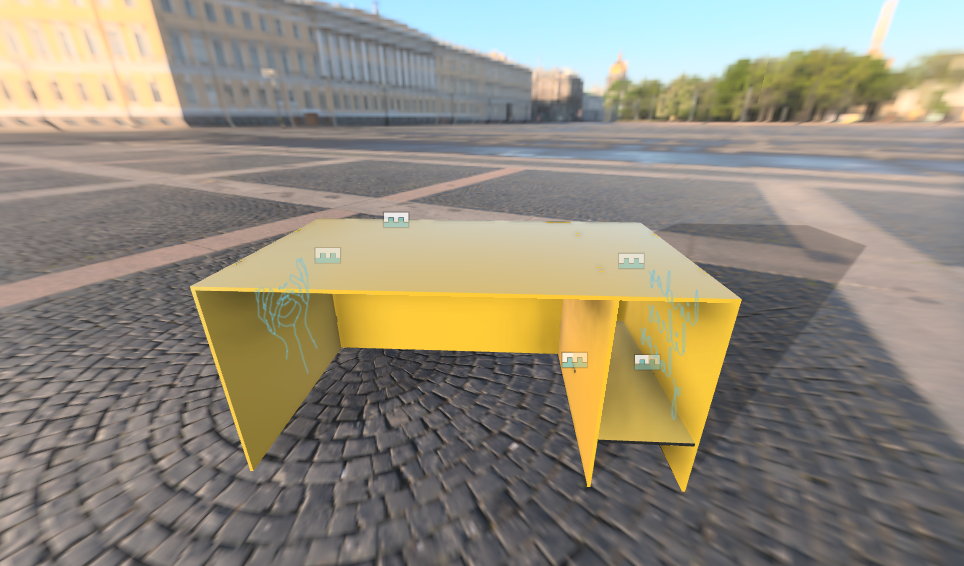

Hemos llegado al final, así es como debe quedarnos nuestro escritorio.
