Old Candle Lamp?, New Led Lamp!! - Convertir Lampara De Velas a Una Led De 12 Vdc
Sorry for my english...
Convert an old tea light lamp to a 12 vdc lamp
Convertir una antigua lampara de velas tea light en una lampara de 12 volts con solo 4 leds, decorativa
Convert an old tea light lamp to a 12 vdc lamp
Convertir una antigua lampara de velas tea light en una lampara de 12 volts con solo 4 leds, decorativa
Materials - Materiales
First, sorry for my english...
-An old candle lamp - Una lampara antigua a velas
-18 awg cable - cable de 18 awg.
Si no la van a pintar, usar cable transparente, sino, no importa
-High bright leds, white or yellow - Leds de alto brillo, amarillos o blancos
-Paint - Pintura
- Soldering iron - Cautin para soldar
-Isolation tape - Cinta aislante
-Glue - pegamento (Silicona)
-Resistance 10 ohm 1/2 watts - Resistencia de 10 ohm, 1/2 watts.
-Plastico (plastic)
-Fuse (between 20 to 500 mA max) - Fusible entre 20 y 500 mA maximo)
-An old candle lamp - Una lampara antigua a velas
-18 awg cable - cable de 18 awg.
Si no la van a pintar, usar cable transparente, sino, no importa
-High bright leds, white or yellow - Leds de alto brillo, amarillos o blancos
-Paint - Pintura
- Soldering iron - Cautin para soldar
-Isolation tape - Cinta aislante
-Glue - pegamento (Silicona)
-Resistance 10 ohm 1/2 watts - Resistencia de 10 ohm, 1/2 watts.
-Plastico (plastic)
-Fuse (between 20 to 500 mA max) - Fusible entre 20 y 500 mA maximo)
Wiring - Cableado
-Pass the 4 wires through the lamp (one for each led)
Cablear desde donde iran los leds al centro de la lampara, uno a uno. En mi caso puse 4 cables (de 2 conductores cada uno)
Adornar los cables para que no se vean, o disimularlos como quieran.
Cablear desde donde iran los leds al centro de la lampara, uno a uno. En mi caso puse 4 cables (de 2 conductores cada uno)
Adornar los cables para que no se vean, o disimularlos como quieran.
Connect - Conectar
-Connect the leds in each wire, connect the wires, fuse and the resistance as shown. Remember, the power supply is 12 volts.
Use isolation tape in the wire (led)
You can use a fuse (max 500 ma) in the circuit.
-Conectar los led en cada cable, conectar los cables con la resistencia como se muestra.
Si los leds no encienden, invertir la conexion.
La resistencia es para limitar la corriente por los leds, cada led funciona con 3.2 volts, si sumamos 4 seran 12.8 volts. No funciona
Lo real es que la resistencia de 10 ohm utilizara 0.2 volts y cada led 2.95 volts, asi sera una luz un poco mas suave (decorativa)
Use isolation tape in the wire (led)
You can use a fuse (max 500 ma) in the circuit.
-Conectar los led en cada cable, conectar los cables con la resistencia como se muestra.
Si los leds no encienden, invertir la conexion.
La resistencia es para limitar la corriente por los leds, cada led funciona con 3.2 volts, si sumamos 4 seran 12.8 volts. No funciona
Lo real es que la resistencia de 10 ohm utilizara 0.2 volts y cada led 2.95 volts, asi sera una luz un poco mas suave (decorativa)
Install the Leds - Instalar Los Leds
Use isolation tape in the leds (wires)

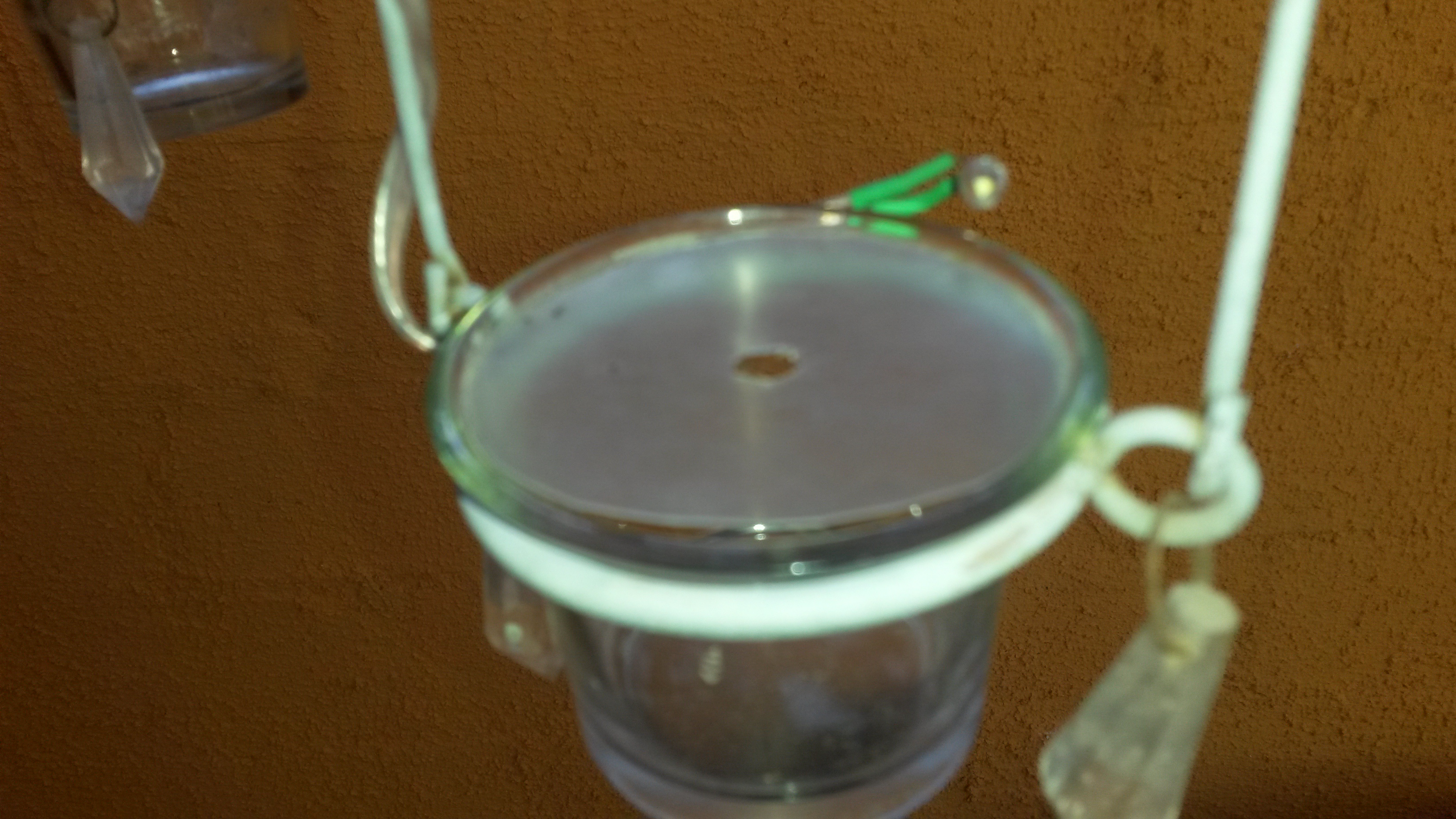

I use a plastic for mount the leds (as shown). Drilling the plastic for mount the leds.
You can paint the glass for other light colours. Do not touch the plastic with leds.
Use glue for fix the plastic into the glass. Put inside the leds.
Yo use un trozo de plastico para fijar los leds en los vasitos de vidrio. Se puede pintar el vidrio para darle otros tonos, pero que el led no toque el plastico.
Aislar con cinta las puntas de los leds para evitar cortocircuito, perforar un agujero en el plastico para pasar el led.
Pegar el plastico a los vasos de vidrio y cuando seque, poner los leds en el interior.
I use a plastic for mount the leds (as shown). Drilling the plastic for mount the leds.
You can paint the glass for other light colours. Do not touch the plastic with leds.
Use glue for fix the plastic into the glass. Put inside the leds.
Yo use un trozo de plastico para fijar los leds en los vasitos de vidrio. Se puede pintar el vidrio para darle otros tonos, pero que el led no toque el plastico.
Aislar con cinta las puntas de los leds para evitar cortocircuito, perforar un agujero en el plastico para pasar el led.
Pegar el plastico a los vasos de vidrio y cuando seque, poner los leds en el interior.
Paint - Pintar
I use copper colored paint.
Please do not paint the leds!!!!!
Yo use un color cobre por que quise, con eso se ocultara el cable. No pintar los leds!!!!!
Please do not paint the leds!!!!!
Yo use un color cobre por que quise, con eso se ocultara el cable. No pintar los leds!!!!!

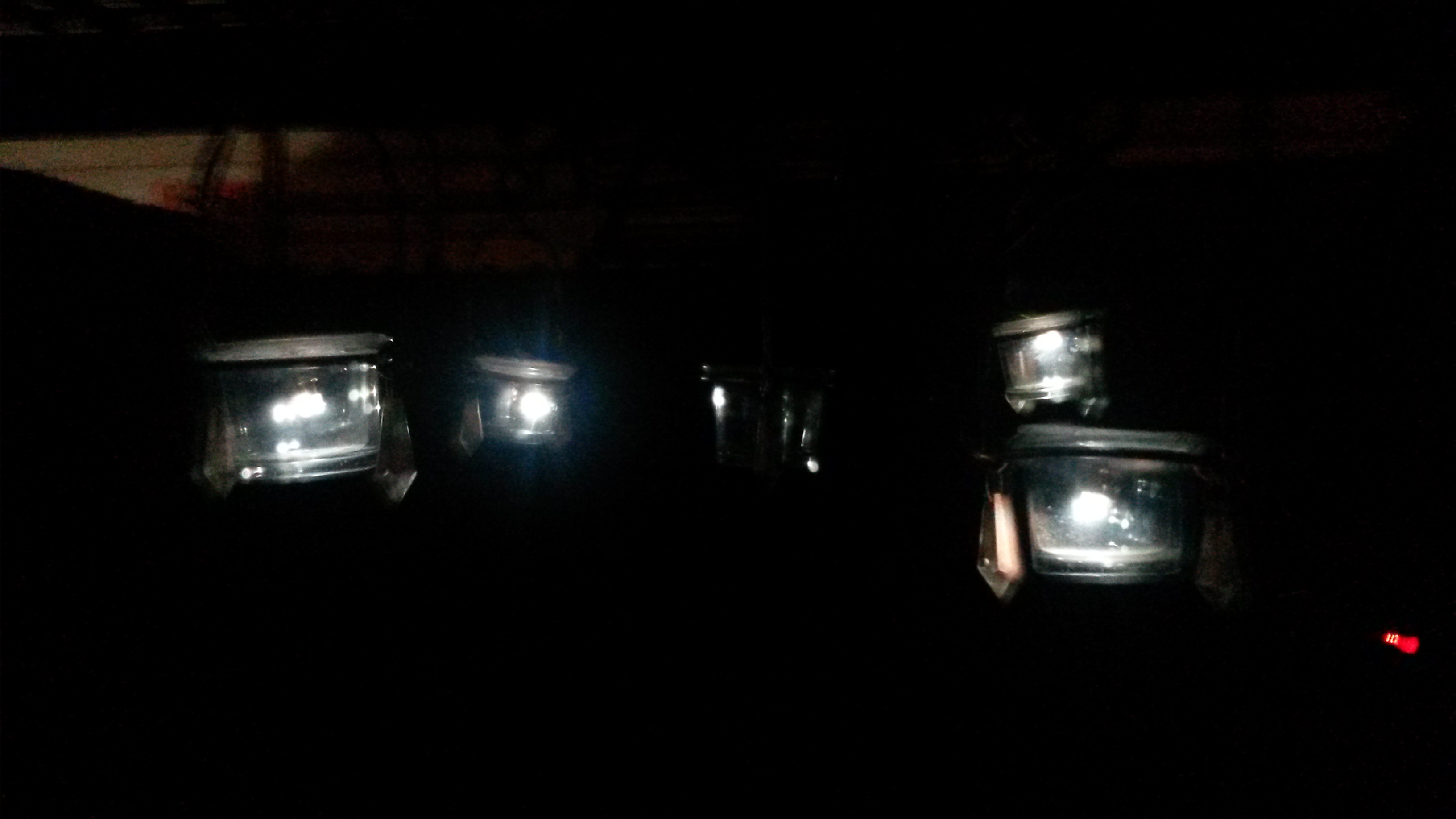

Finished
:-)
