E-paper Display With Arduino/ESP8266

Hola inventores hoy voy a mostrarles como utilizar una pantalla de tinta electrónica con un Arduino o un ESP8266 via serial de una manera muy sencilla.

Las pantallas de tinta electrónica es como las que pueden encontrar en dispositivos como el Kindle de Amazon que entre sus principales ventajas es que gracias a su tecnologia, son muy delgadas y cansan mucho menos la vista en comparación a las pantallas de cristal líquido que requieren la iluminación posterior para mostrar contenido.

El material necesario para esta practica es:

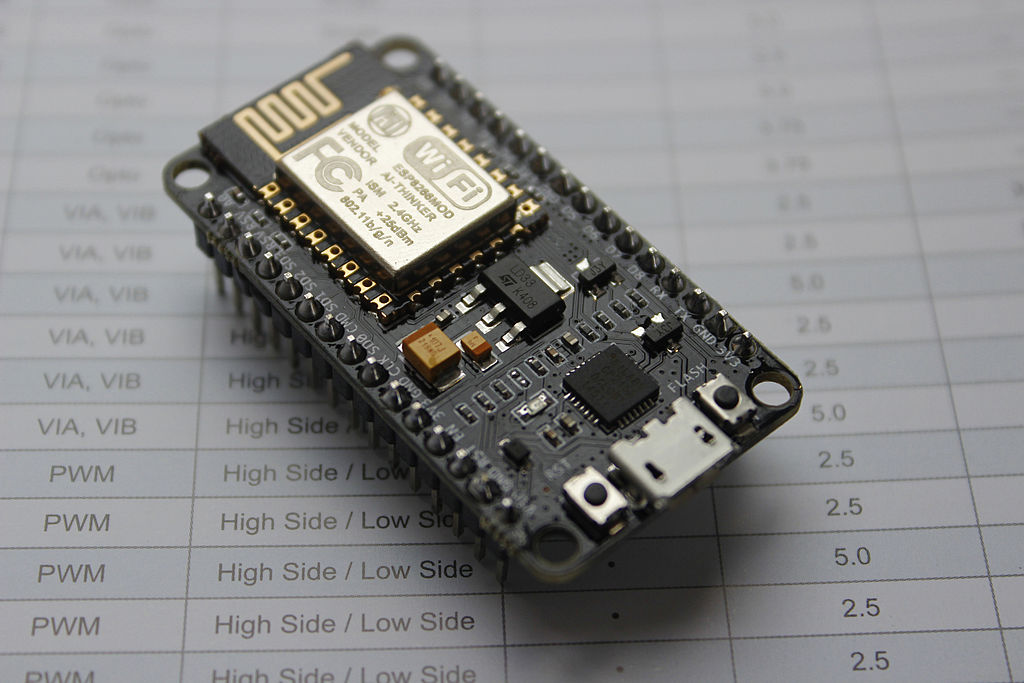

• Arduino o ESP8266

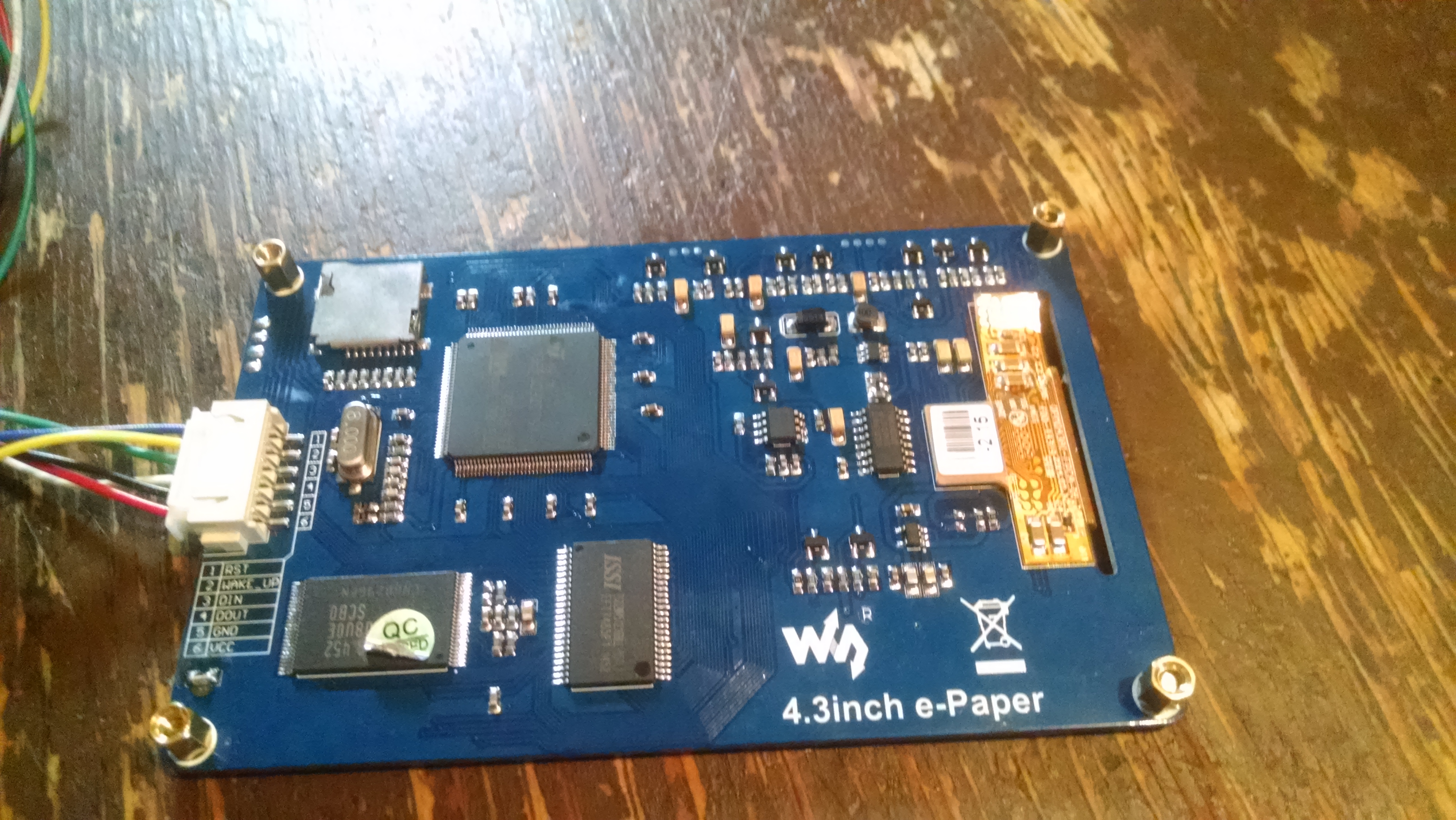

• Pantalla de Tinta electrónica (pueden encontrarla en esta tienda)
• Cables
• Protoboard

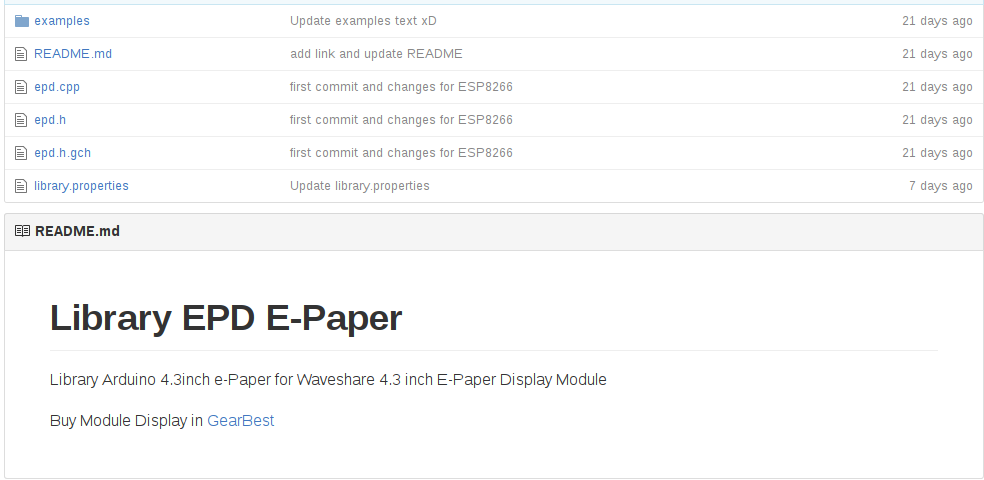

He modificado la librería original de Waveshare para trabajar en ESP8266 y también poder cambiar o elegir los pines de reset y wakeup, pueden descargar mi versión desde mi repositorio en github

https://github.com/sabas1080/LibraryEPD

Hay que instalar de manera manual la librería y reiniciar el IDE de Arduino, una vez terminado hay que ir a ejemplos y podrás encontrar los ejemplos para Arduino y para el modulo WiFi ESP8266

La conexión es muy sencilla soy hay que seguir el siguiente orden para cada tarjeta correspondiente

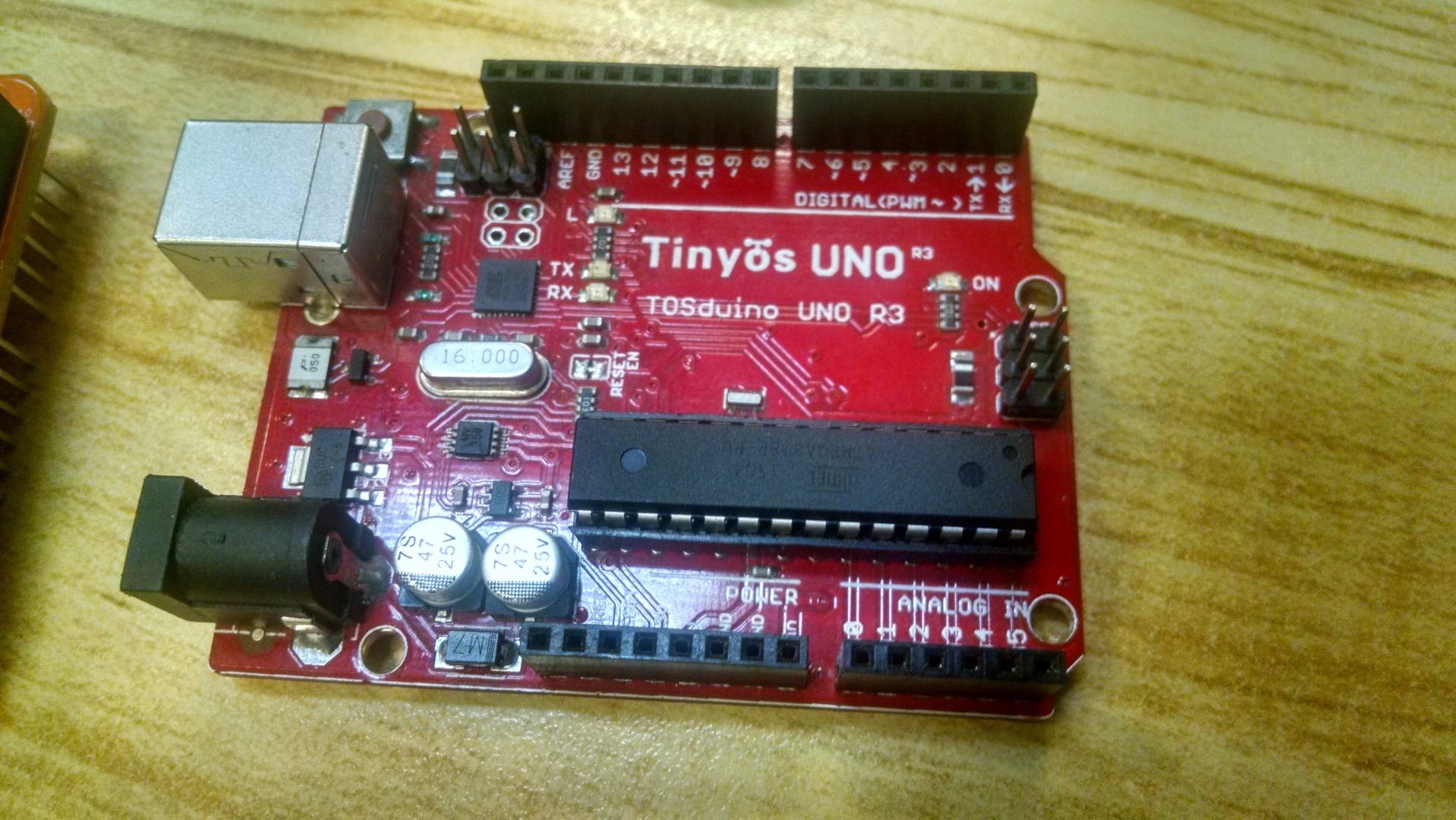

para Arduino:

5V ---> Red

GND ---> Black

TX/D0 ---> White

RX/D1 ---> Green

D2 ---> Yellow

unconnect ---> Blue

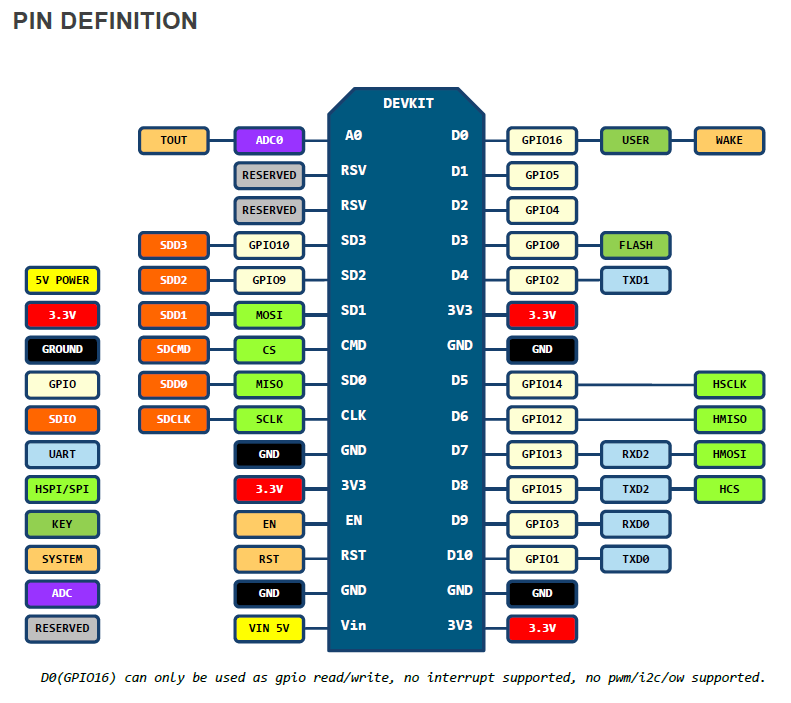

Para ESP8266:

5V ---> Red
GND ---> Black

TX ---> White

RX ---> Green

D4 ---> Yellow

Unconnect ---> Blue

Ahora solo se debe cargar el ejemplo correspondiente para cada tarjeta ya sea Arduino o ESP8266 y podremos ver en la pantalla una serie de ejemplos de lineas, círculos, triángulos e imágenes pre-cargadas.

Espero les sirva este tutorial para iniciar en esta genial pantalla que puede tener muy buenas aplicaciones, hasta pronto inventores

Saludos
