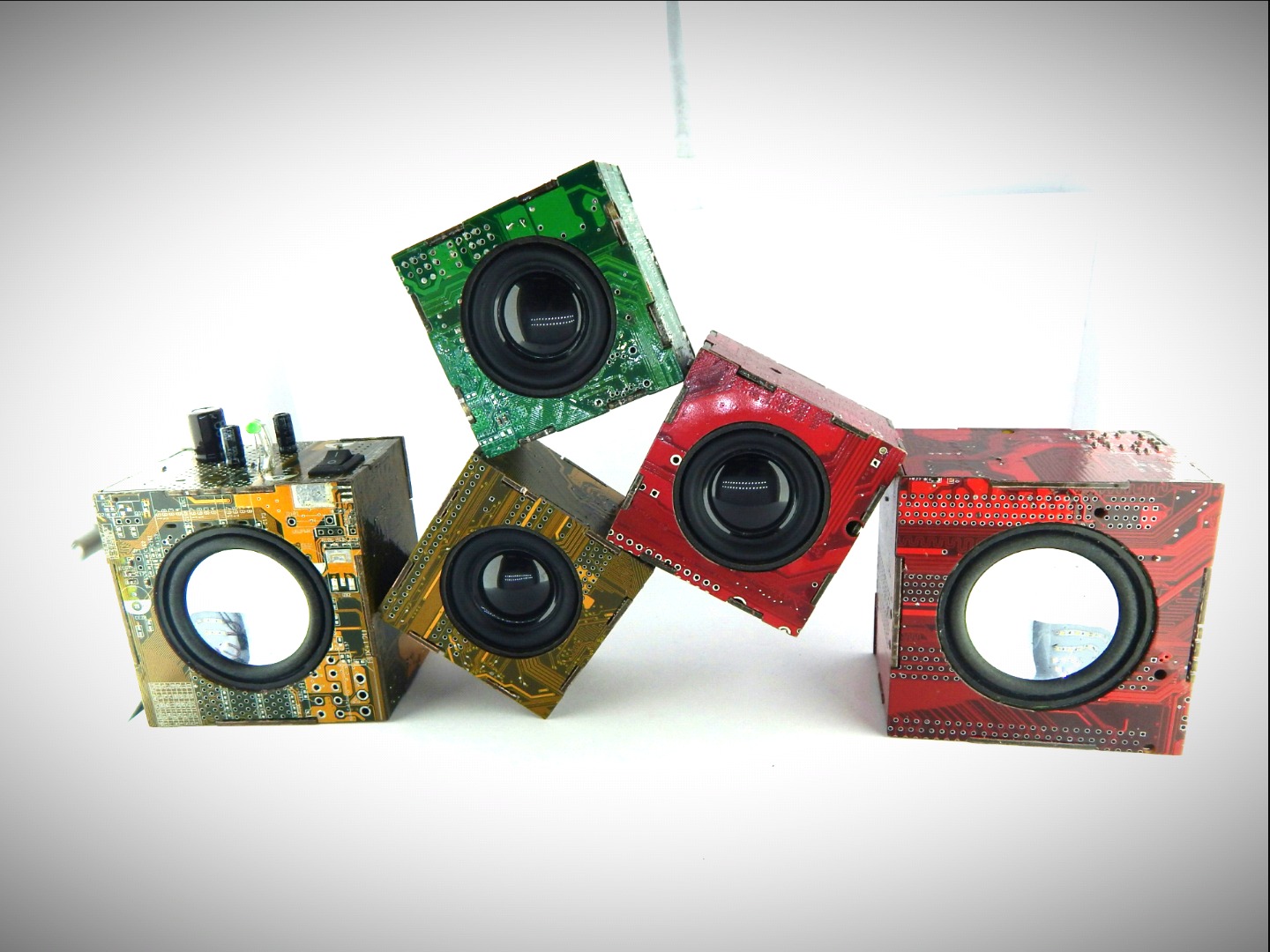

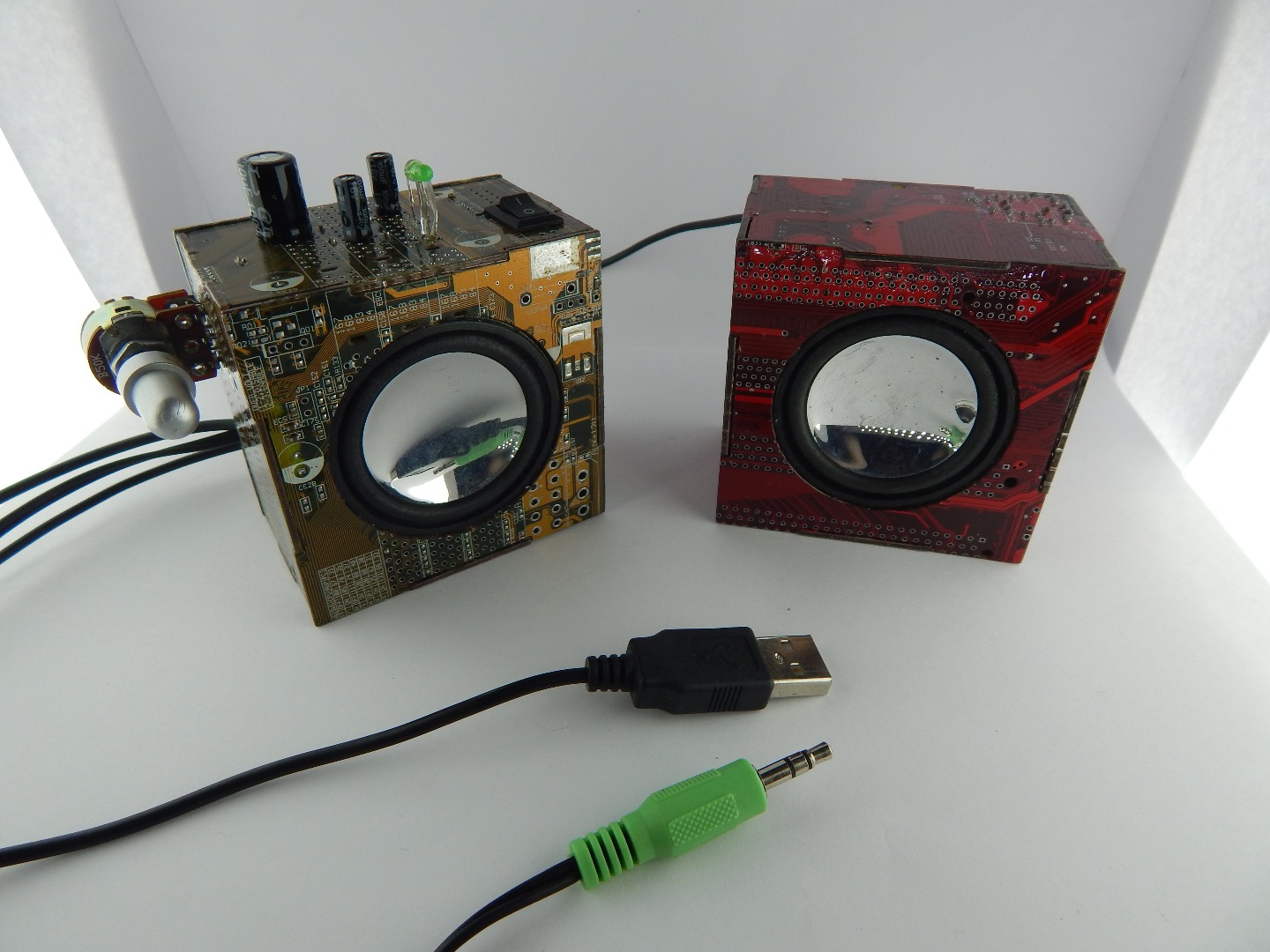

PCB Motherboard Speaker

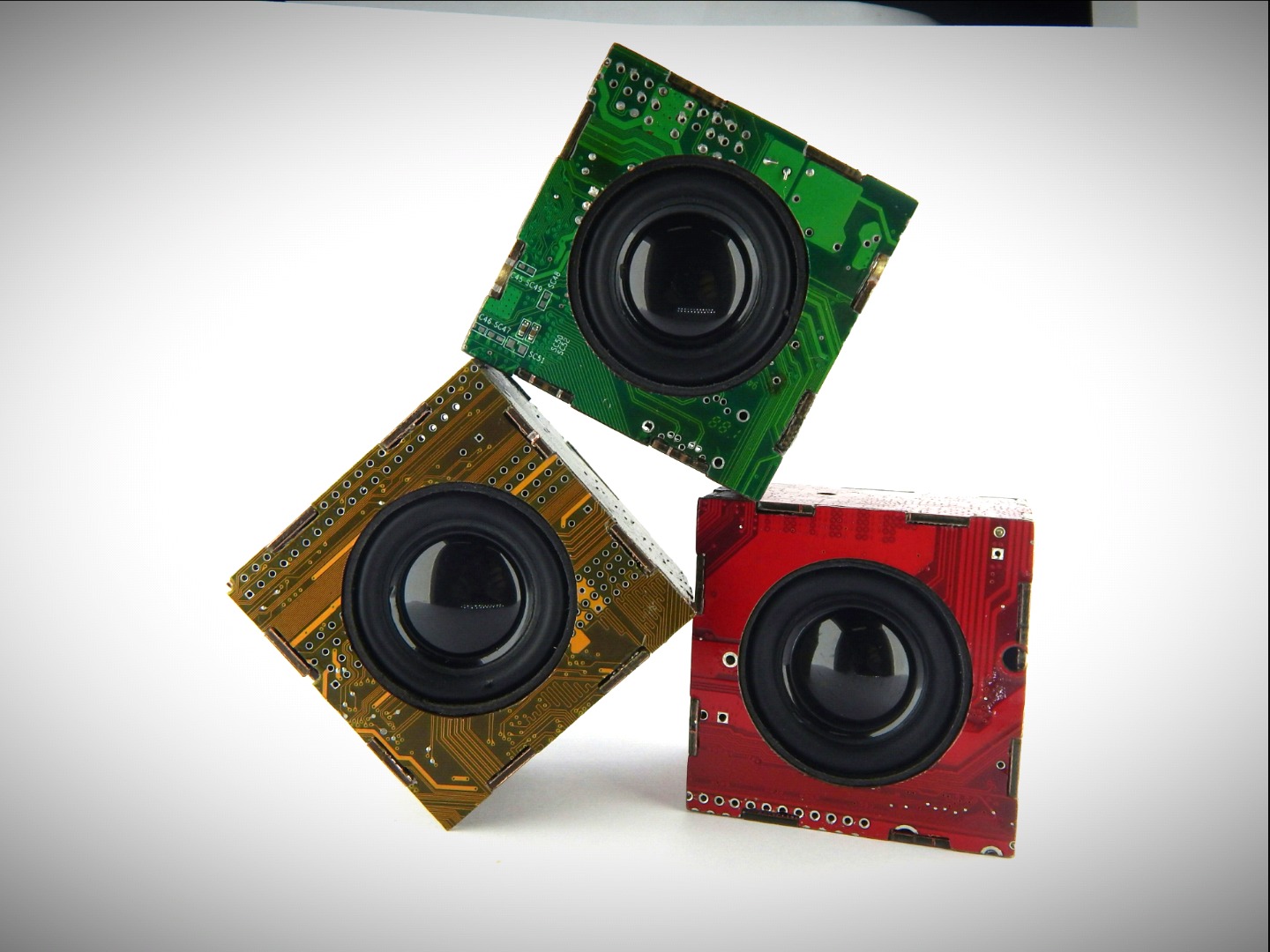

Uma caixa de som praticamente vinda do lixo eletrônico.

Custo zero!

Espero que gostem :D

Se eu ganhar algum dos principais prêmios eu pretendo levar na Universidade e disponibilizar para os alunos e professores utilizarem na criação de projetos! :D

Assim como os projetos que fiz e que foram divulgados na página da Universidade:

Fórum Internacional de Software Livre

Projeto de Reaproveitamento de Lixo Eletrônico que criei

Projeto do Braço Robótico

Projeto Braço Robótico - Blog do Aluno UTFPR

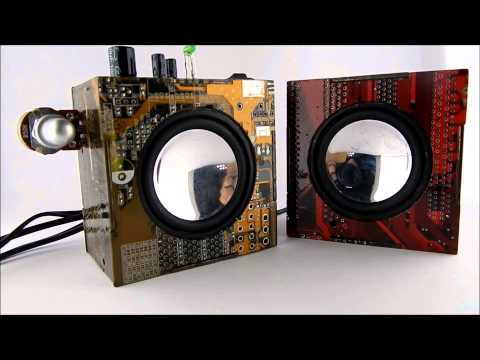

tenho um video provisório, até que o upload no youtube acabe...

VIDEO PROVISÓRIO - INTERIM VIDEO

LINK YOUTUBE: https://www.youtube.com/watch?v=xlYYOvc-9fg

-------------------------------------------------------------------

A speaker sound almost coming of junk mail.

No cost!

I hope you enjoy ;D

If i win any major awards,I have intend to lead the University and make available for students and teachers to use in creative projects! :D

As well as the projects that did and that were published at the University of the page:

International Forum of Open Software

Electronic Waste Reuse project i have created

Project Robotic Arm

Project Robotic Arm - Blog UTFPR Student

I have a temporary video until the upload on youtube end ...

Olá,

Há um tempo atrás eu criei um projeto em minha Universidade cujo o foco é o Lixo eletrônico, com o intuito de aproveitar o máximo possível e em diversas áreas do conhecimento. Com apoio de professores e servidores conseguimos uma pequena sala e nela montamos um laboratório, chamado Laboratório TransformARTE, que pode ser chamado também de HACKERSPACE.

O lixo eletrônico coletado passa por uma triagem no laboratório onde ,primeiramente, separamos em diferentes tipos de materiais, depois, a parte eletrônica, retirando os componentes das placas.

Os objetivos do projeto são:

• Conscientizar alunos, professores e comunidade quanto ao descarte incorreto do lixo eletrônico;
• Ensinar eletrônica na prática aos alunos da Universidade;
• Criar um estoque com os componentes retirados a fim de serem reaproveitados tanto nas aulas quanto em projetos acadêmicos, incentivando-os a criarem mais projetos, uma vez que fornecendo os materiais necessários para tal;
• Criar projetos eletrônicos simples para servirem de exemplo de coisas que podem ser com a reciclagem e o reaproveitamento de lixo eletrônico. Para então ir às escolas e ensinar aos alunos como reaproveitar e também conscientiza-los

Com este e meus outros Instructables eu busco encontrar formas de reaproveitar o lixo eletrônico.

-------------------------------------------------------

*google translate, sorry =/

Hello,

A while back I created a project in my university whose focus is the Electronic waste, in order to take advantage as much as possible and in various areas of knowledge. To support teachers and servers got a small room and it set up a laboratory, called Transformarte Laboratory, which can also be called hackerspace.

The electronic collected waste undergoes screening in the laboratory where, first, separated into different materials, then the electronic part, by removing the components from the plates. The project objectives are: * Raise awareness of students, teachers and community about the incorrect disposal of e-waste;

• Electronic Teaching in practice the students of the University;
• Create a stock with the components removed in order to be reused both in class and in academic projects, encouraging them to create more projects, as providing the necessary materials to do so;
• Create simple electronic projects to serve as examples of things you can do with e-waste recycling and reuse. Then go to schools and teach students how to reuse and also educates them

With this and my other Instructables I seek to find ways of recycling e-waste.

Ferramentas necessárias:

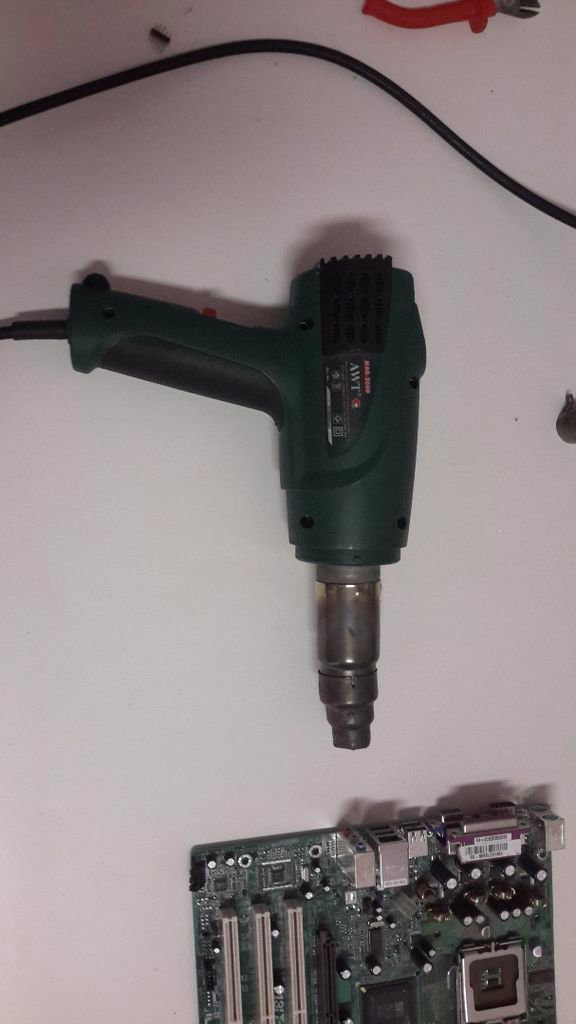

• Soprador de ar quente;
• Alicates;
• Chave de fenda (para empurrar os componentes SMD);
• E.P.I (Equipamento de proteção individual, no caso o óculos de segurança);

---------------------------------------------------

Tools required:

• Hot air blower;
• pliers;
• Screwdriver (to push the SMD components);
• PPE (Personal Protective Equipment in case the safety glasses);

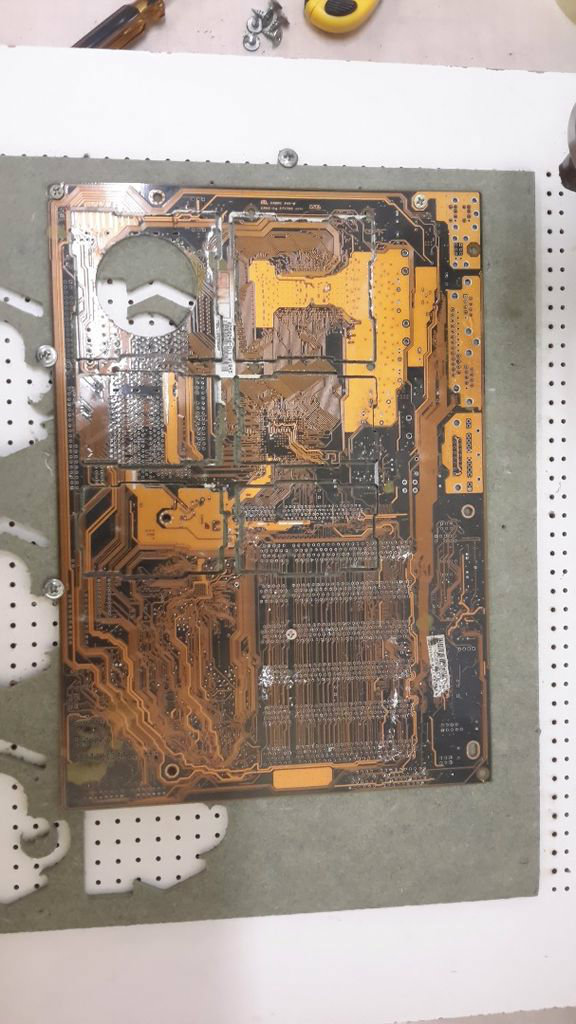

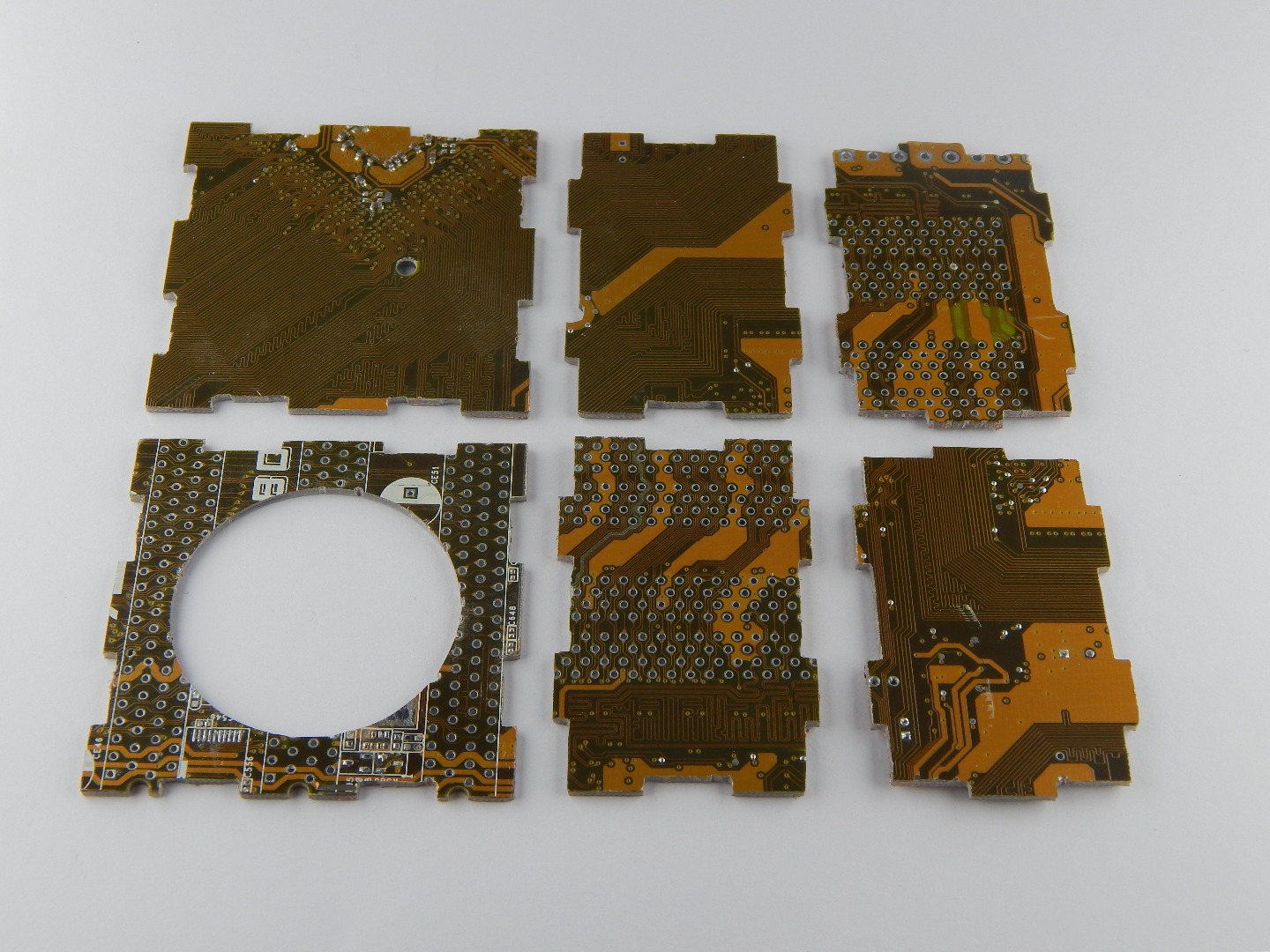

Eu desenhei 2 arquivos para ser cortada na CNC, essa CNC é do laboratório do pessoal do curso de Ciências da Computação, os arquivo estão em anexo, um para o auto-falante de 40mm de diâmetro e o outro para os de 50mm de diâmetro.

Ferramentas Necessárias:

• Uma máquina de corte CNC;
• Algumas lixas;
• Uma Lima;
• E é claro, as placas-mães sem os componentes;
• Sem esquecer de usar o E.P.I(Equipamento de proteção individual) e também que cortar estas placas pode ser perigoso para sua saúde, utilize sempre um Aspirador de Ar para sugar o pó do corte.

----------------------------------------------------------

I drew two files to be cut on CNC, CNC this is the lab computer science course staff,the file is attached to each speaker 40mm in diameter and the other for 50mm diameter.

Tools required:

• A CNC cutting machine;
• Some sandpaper;
• And of course, motherboards without the components;Without forgetting to use PPE (Personal Protective Equipment) and also to cut these boards can be dangerous to your health, always use an air cleaner to suck cuttingpowder.

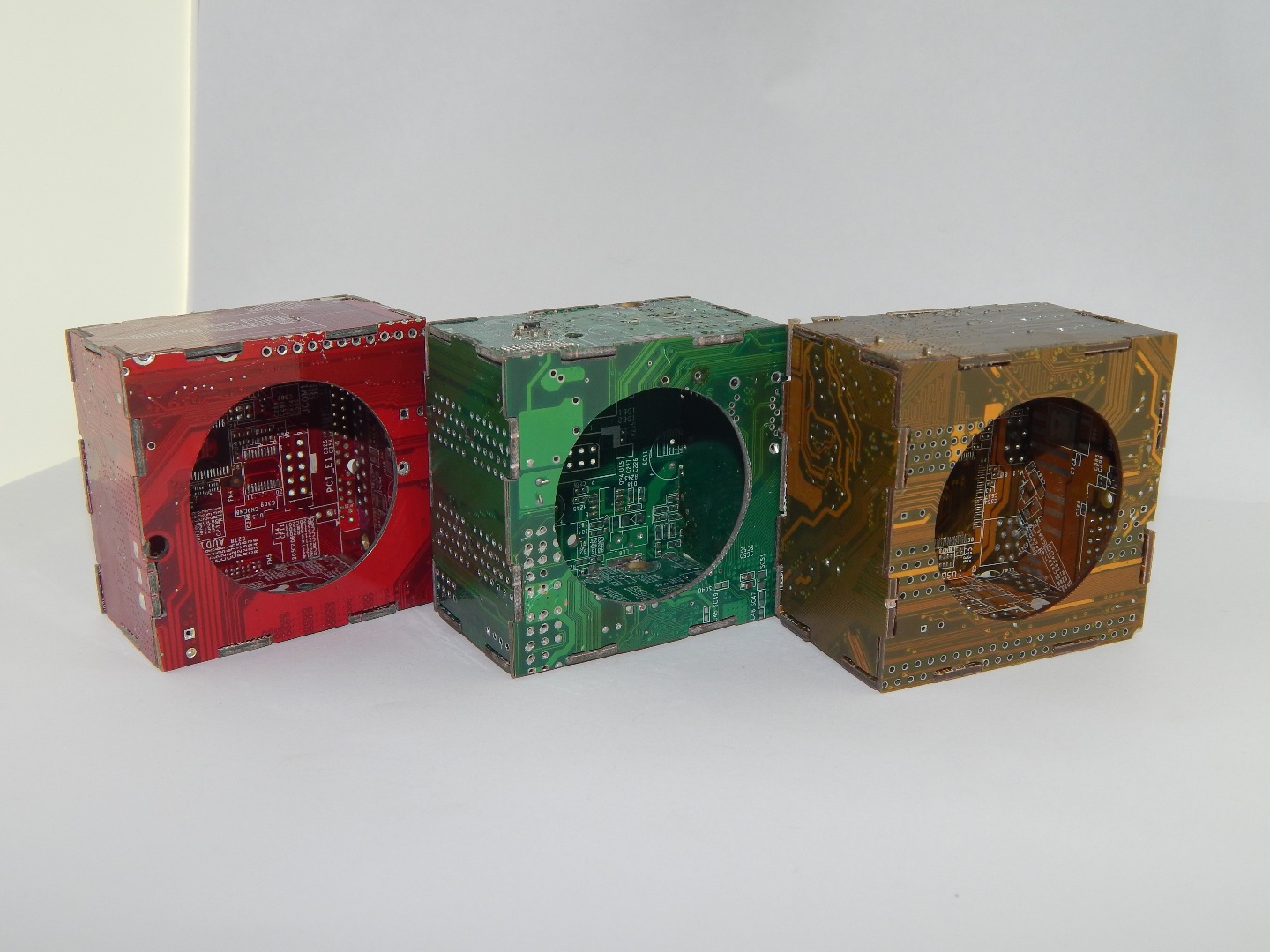

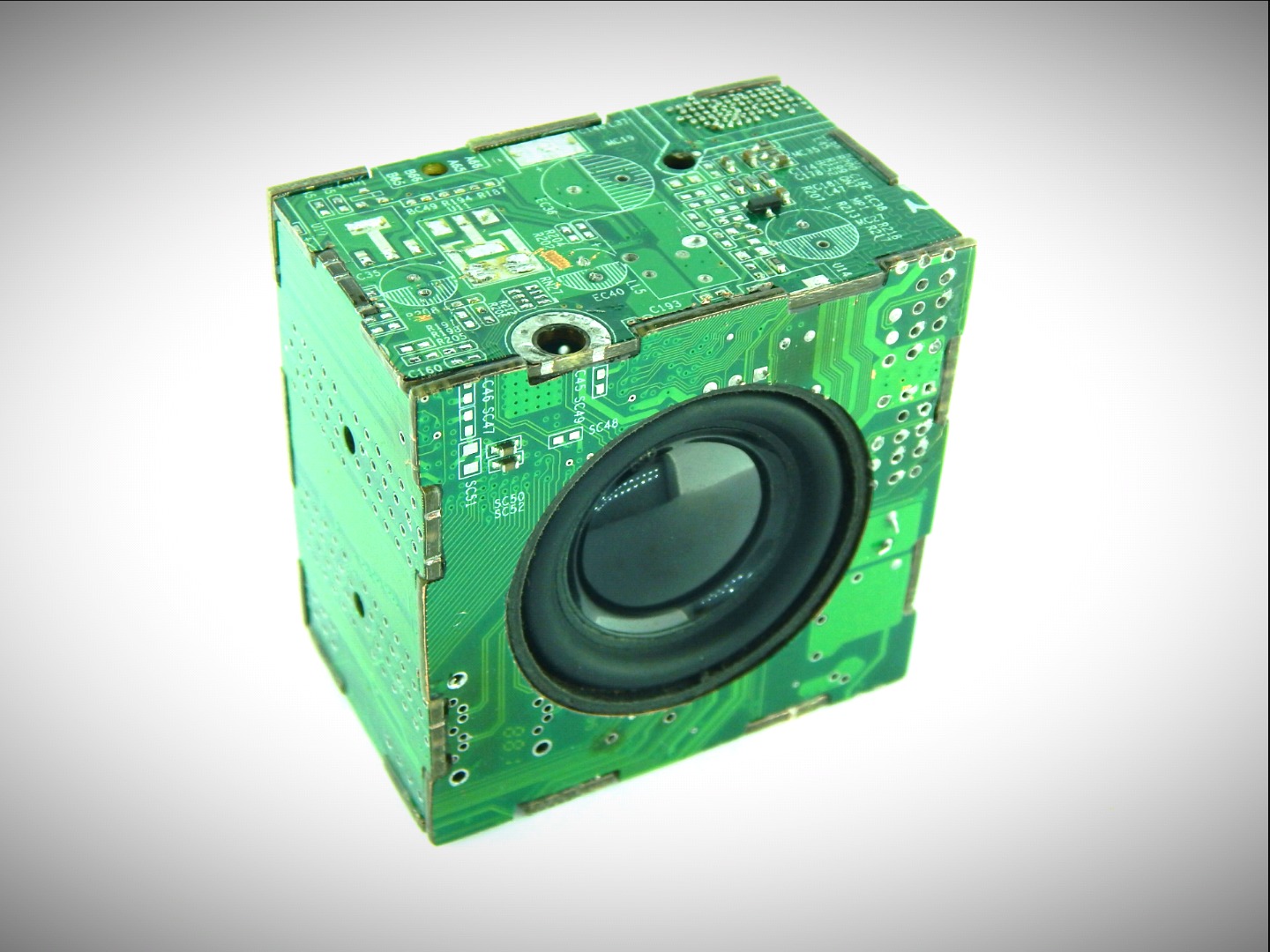

Demonstrarei a montagem de uma caixinha pois as demais caixas seguirão a mesma montagem.

Ferramentas Necessárias:

• Superbonder;
• Verniz geral em Spray;
• E.P.I

Depois de encaixado eu usei o Superbonder em todos os encaixes EXCETO na parte de traz, porquê é preciso estar aberto para colocar o auto falante e o circuito.

Depois de colado, aplique o Verniz Geral nas caixas para dar um brilho.

--------------------------------------------

Demonstrate the assembly of a box for the other cases follow the same assembly.
Tools required:

• superglue;
• Spray varnish in general;

• E.P.I (personal protective equipment)

Once seated I used superglue on all EXCEPT fittings on the back of, because you have to be open to put the speaker and the circuit. After paste, apply the varnish General in boxes to give a shine.

Basicamente é seguir a sequencia das fotos.

Você vai precisar de:

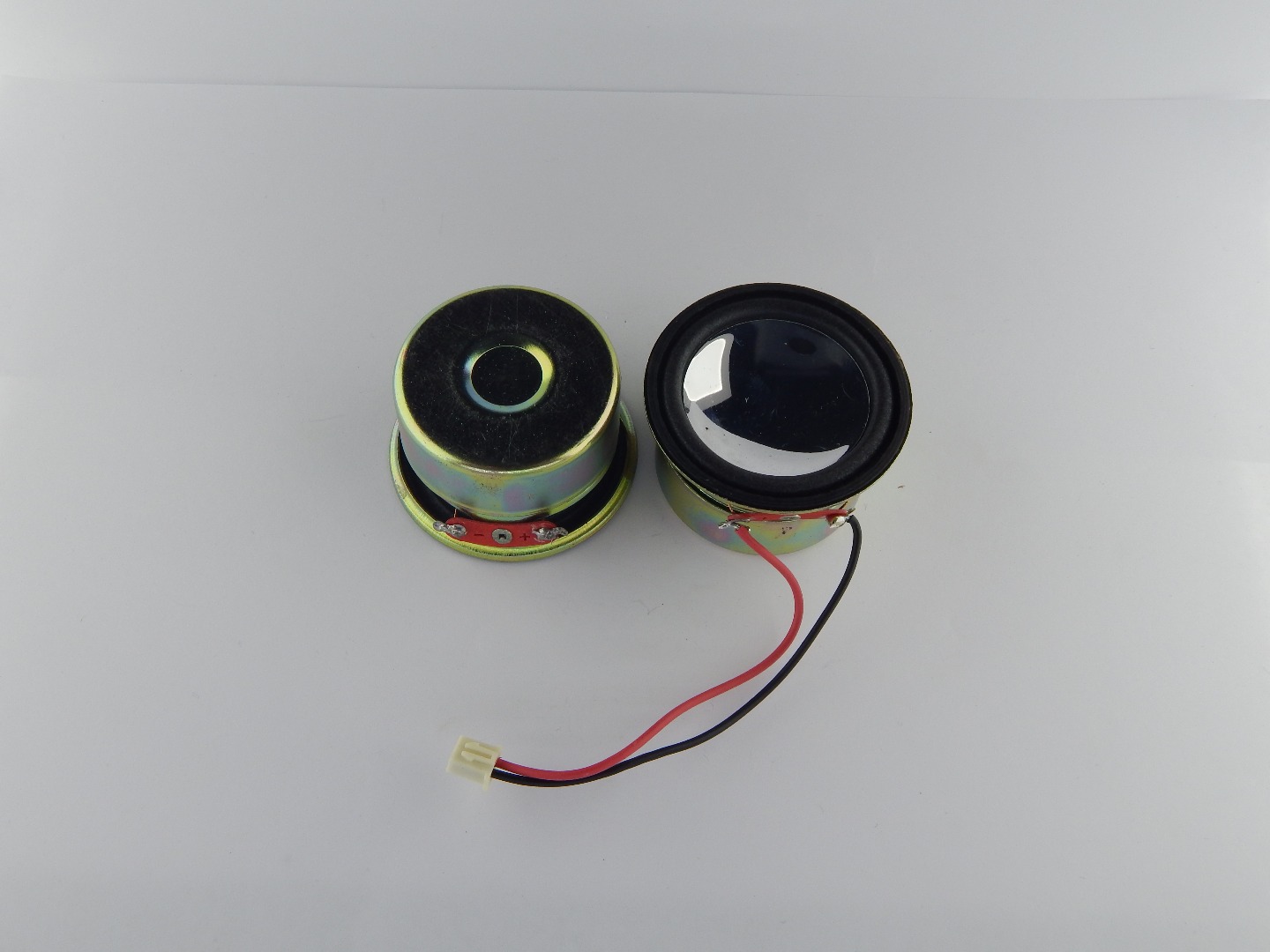

• Auto falantes (usei 3 pequenos e 2 grande, 40 e 50 mm);
• cabo de audio;

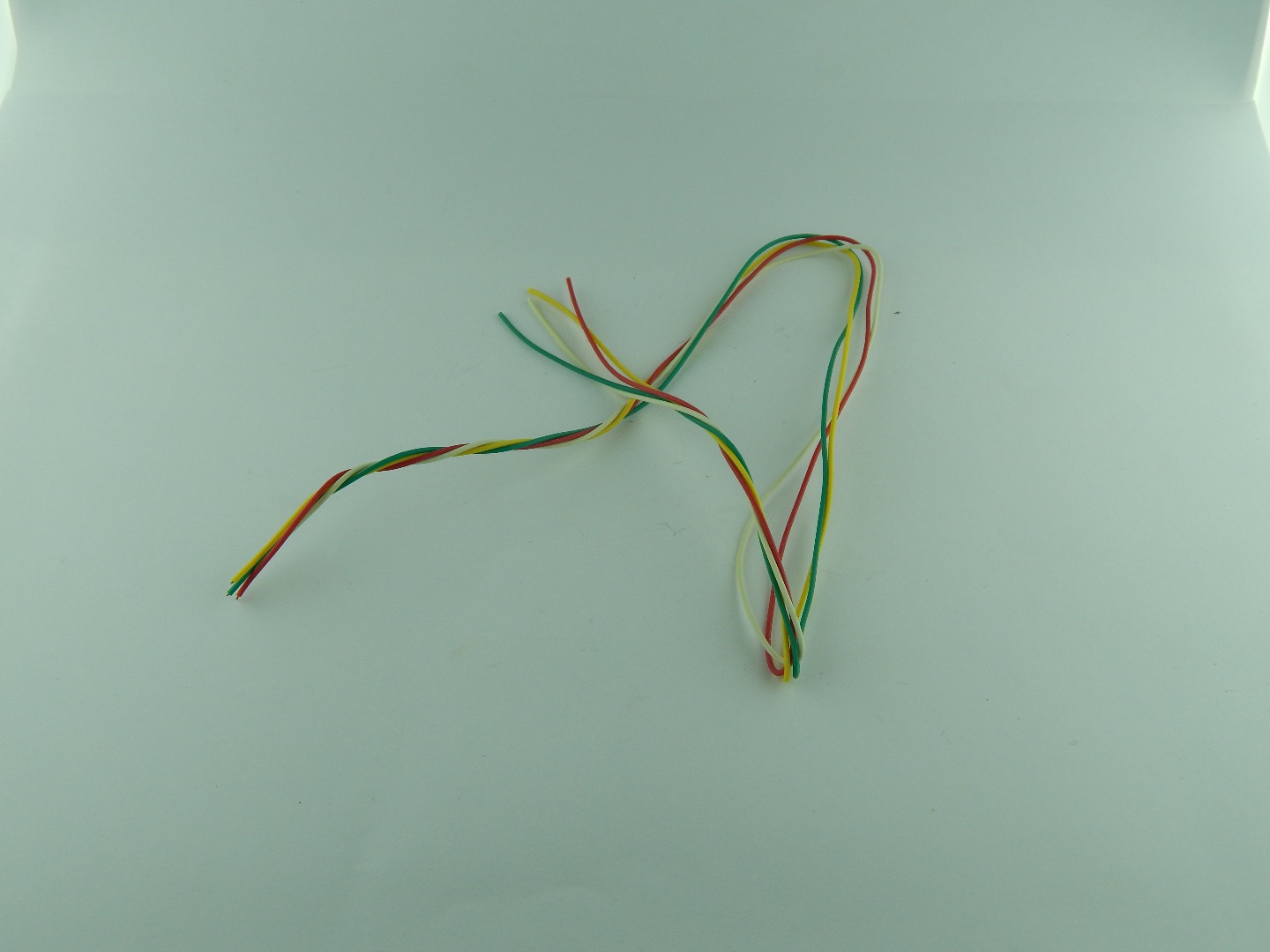

• alguns fiozinhos;
• Cabo USB e o cabo de audio;

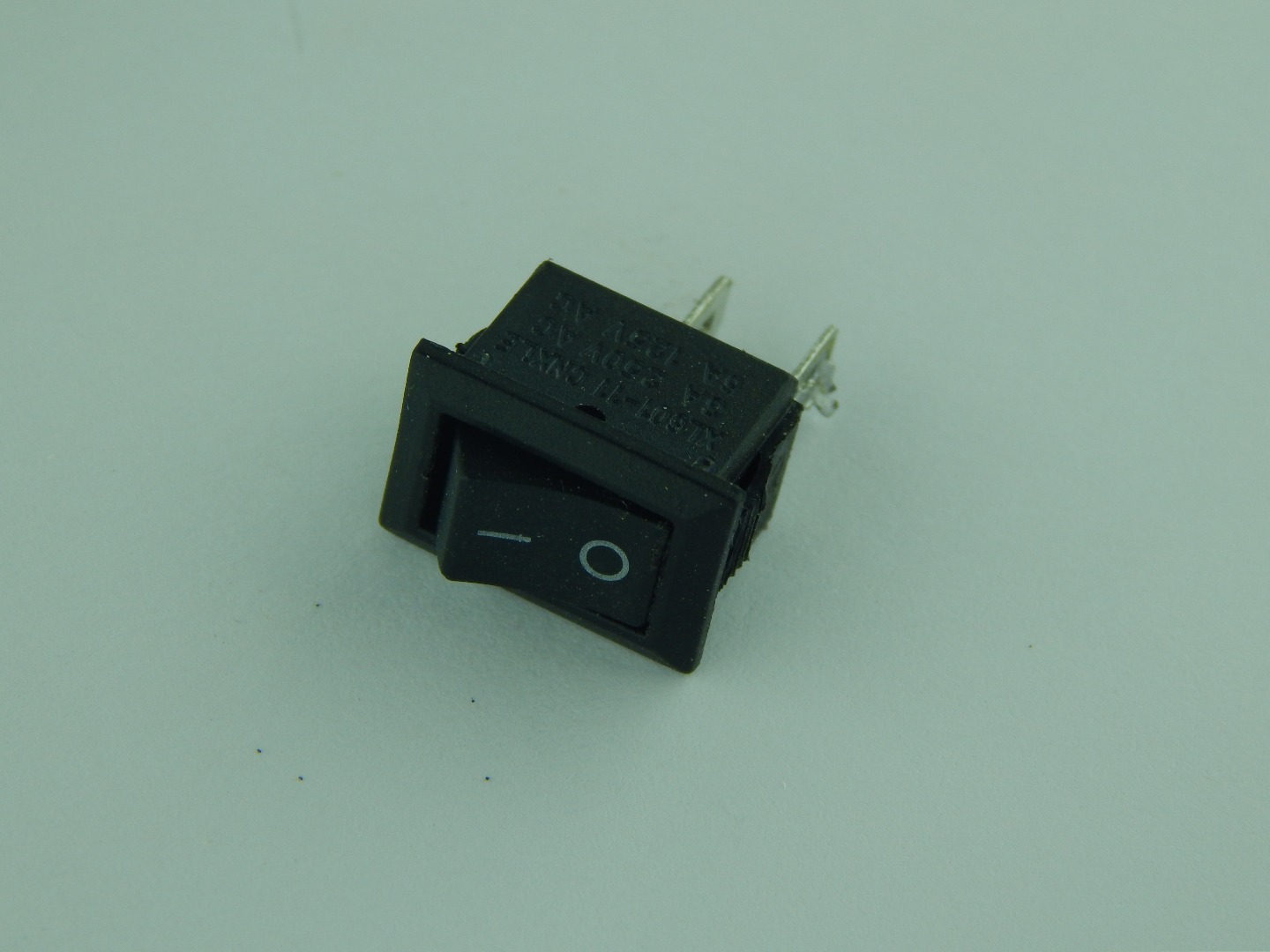

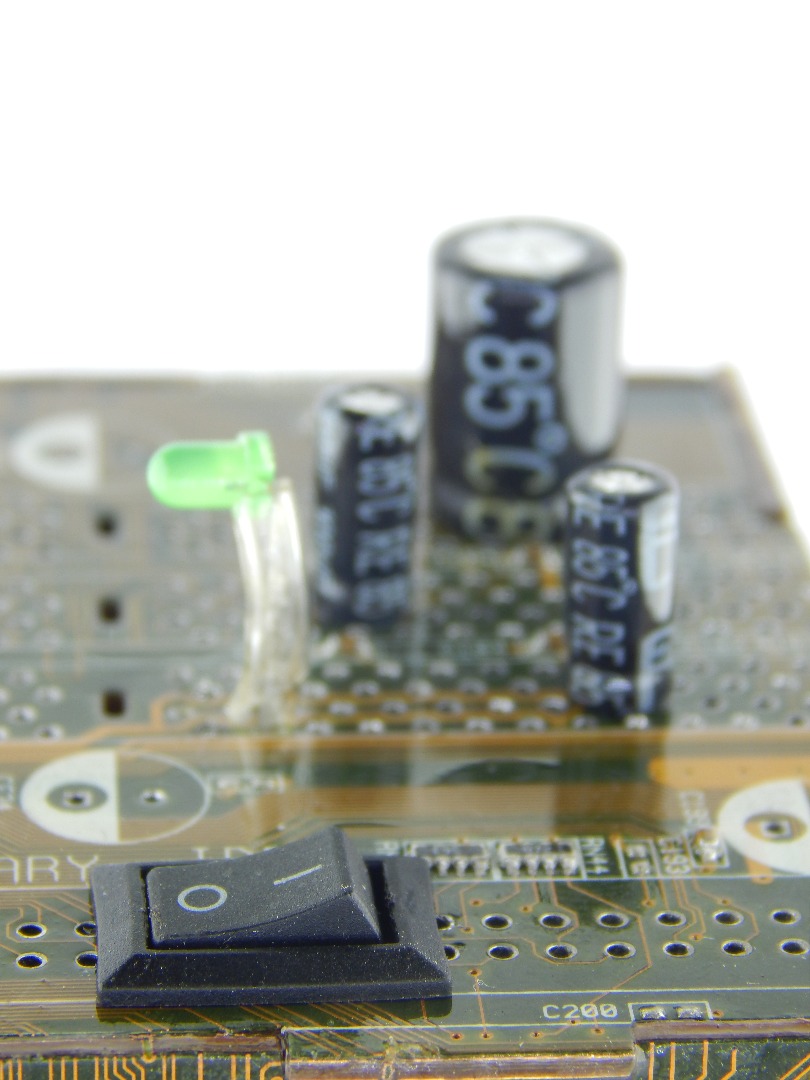

• Botão Liga/Desliga (eu troquei o botão porque o que vinha na placa era muito grande);

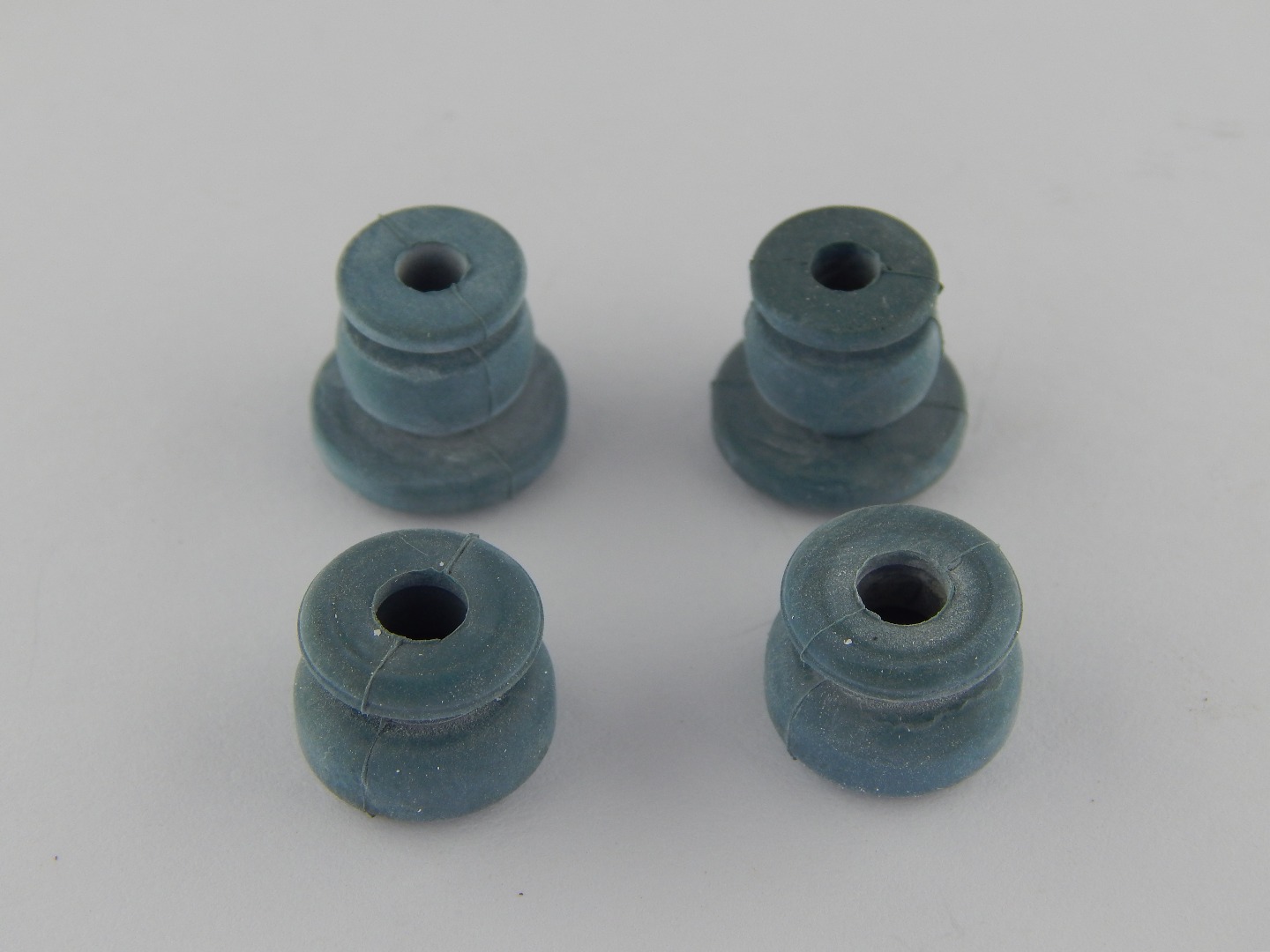

• Borachinha de CD ROM;
• Ferro de solda e estanho para fazer as soldas;
• E.P.I

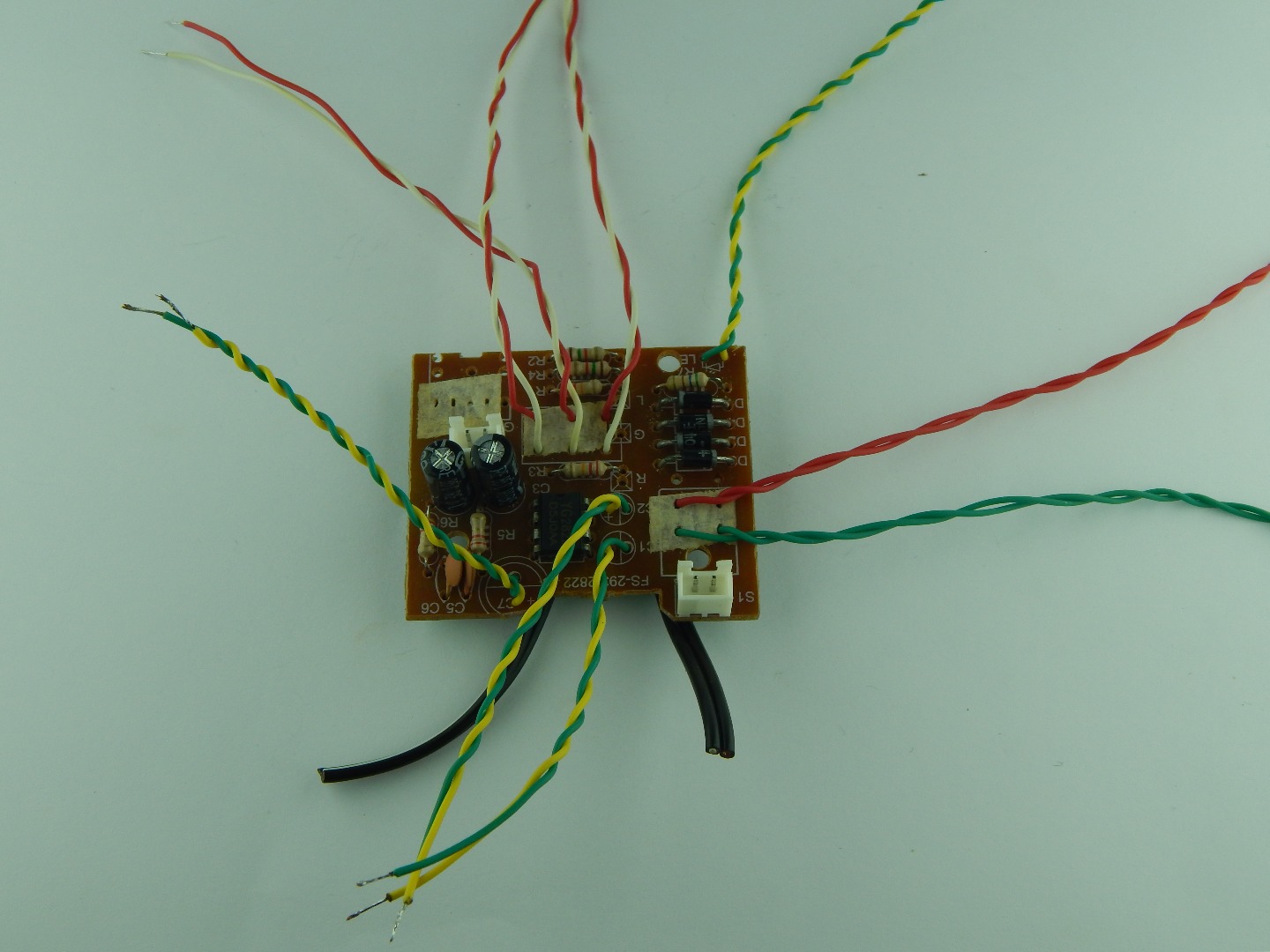

1. Retirar alguns componentes do circuito amplificador de áudio;
2. Soldar os fios nos lugares dos componentes do circuito;
3. Colocar os componentes do lado de fora da caixa, da melhor forma possível, e solda-los;

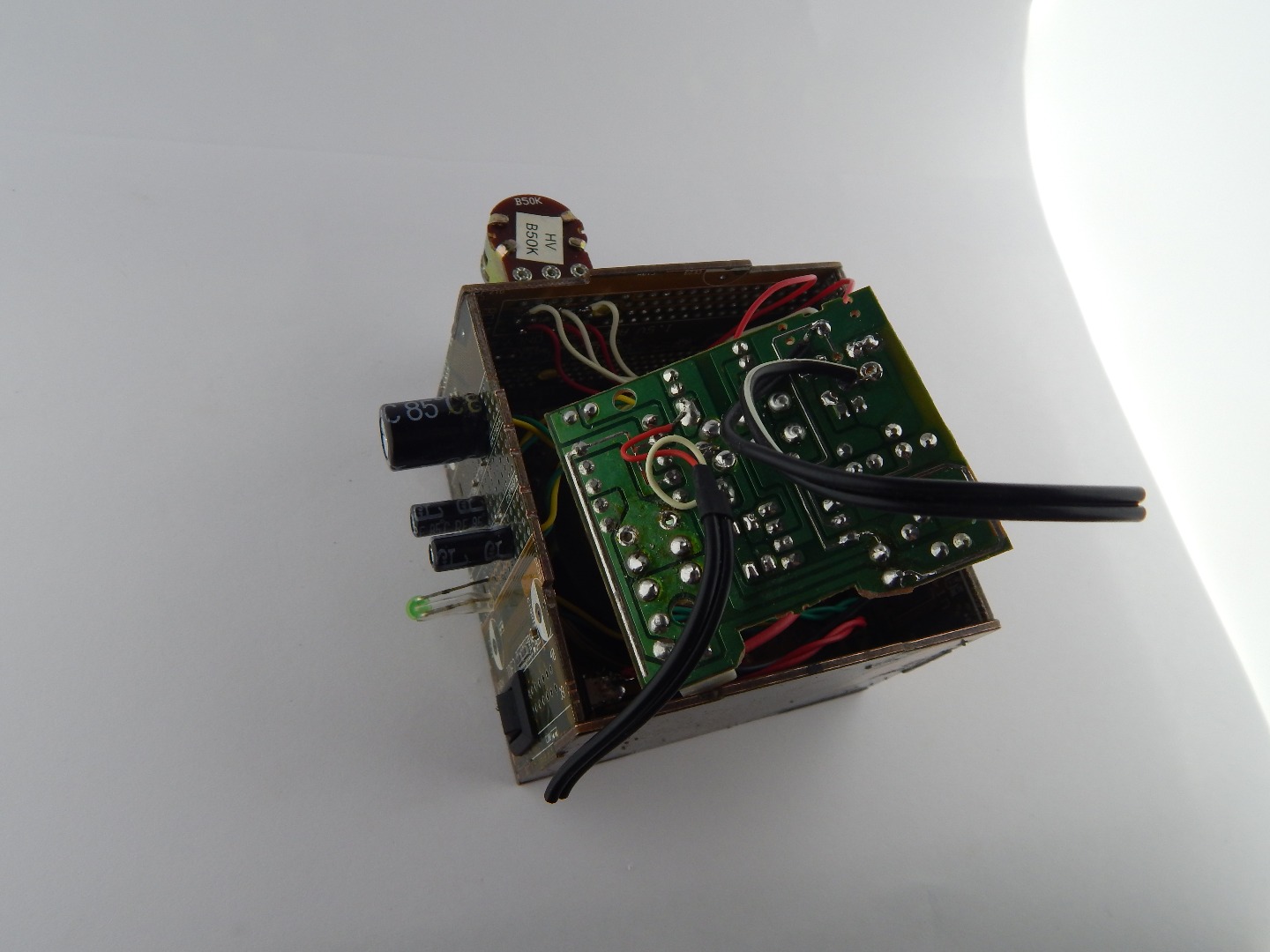

4. Soldar os fios do circuito no componentes soldados na placa, os fios irão por dentro;

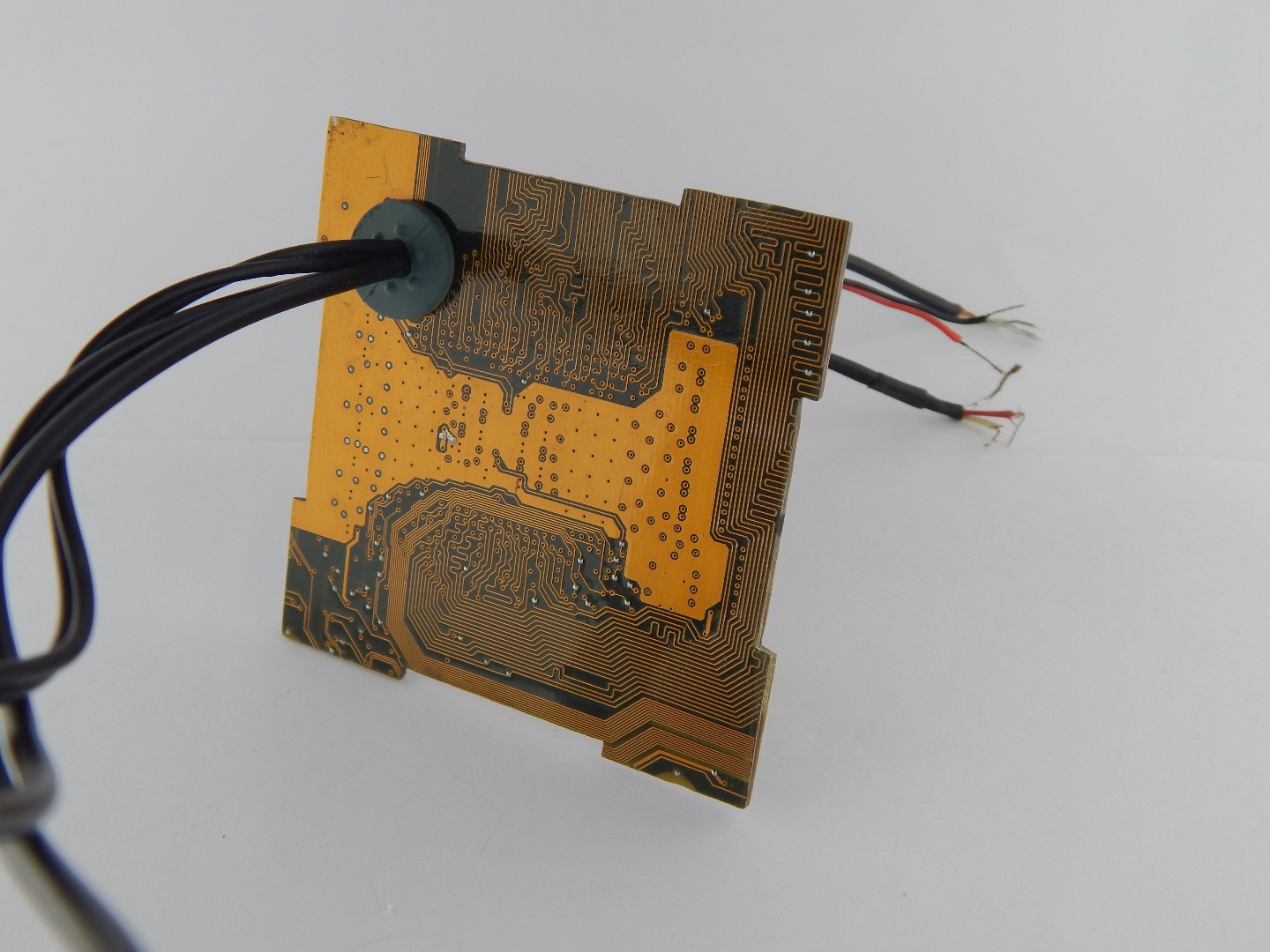

5. Passar os cabos de USB e de Áudio pela a borrachinha do leitor de CD-ROM;
6. Fazer um pequeno furo na placa da parte de trás da caixa, o suficiente para prender a borrachinha;
7. Soldar os cabos no circuito;

Repetir o passo 5, 6 e 7 para a outra caixa.

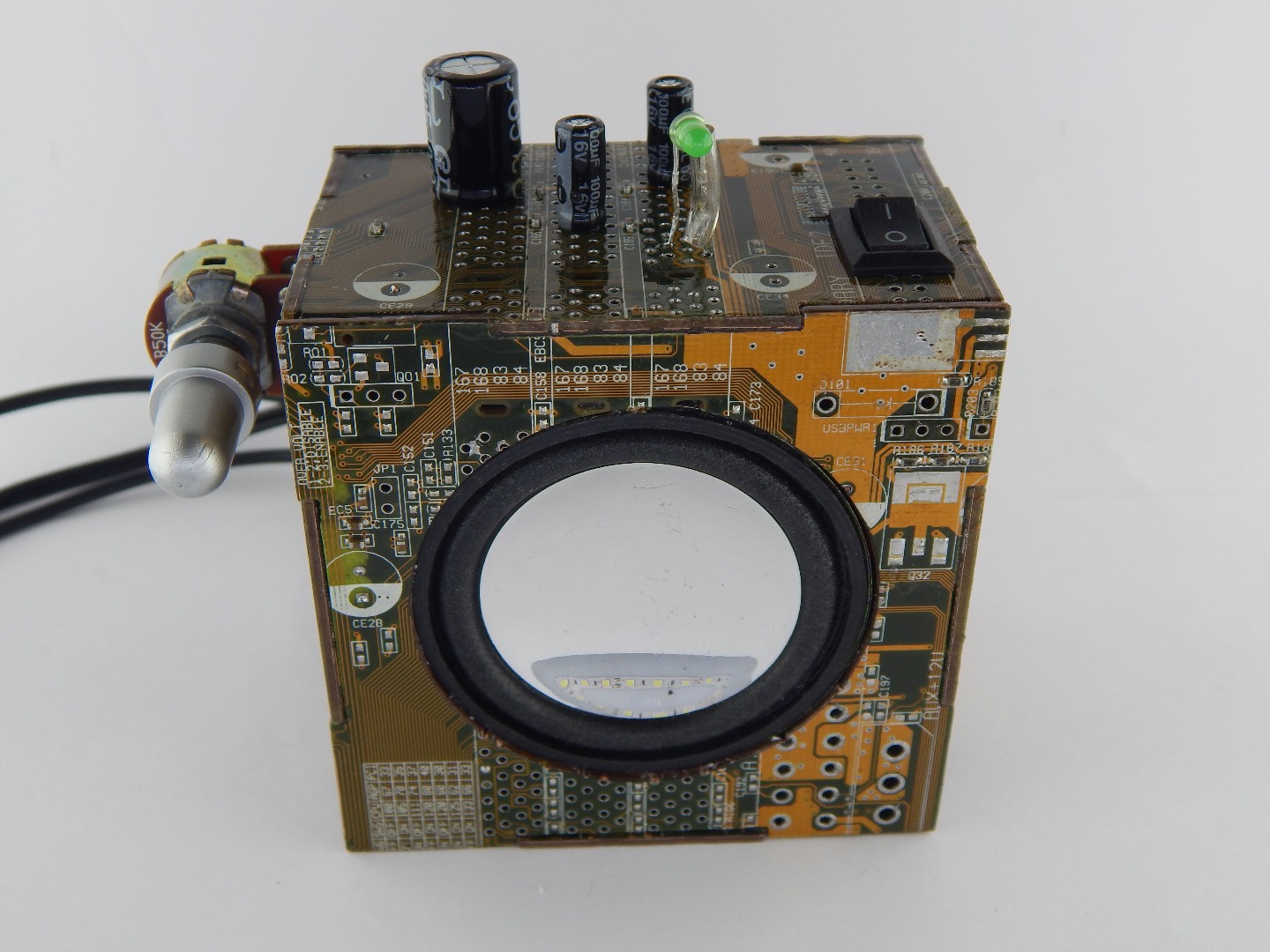

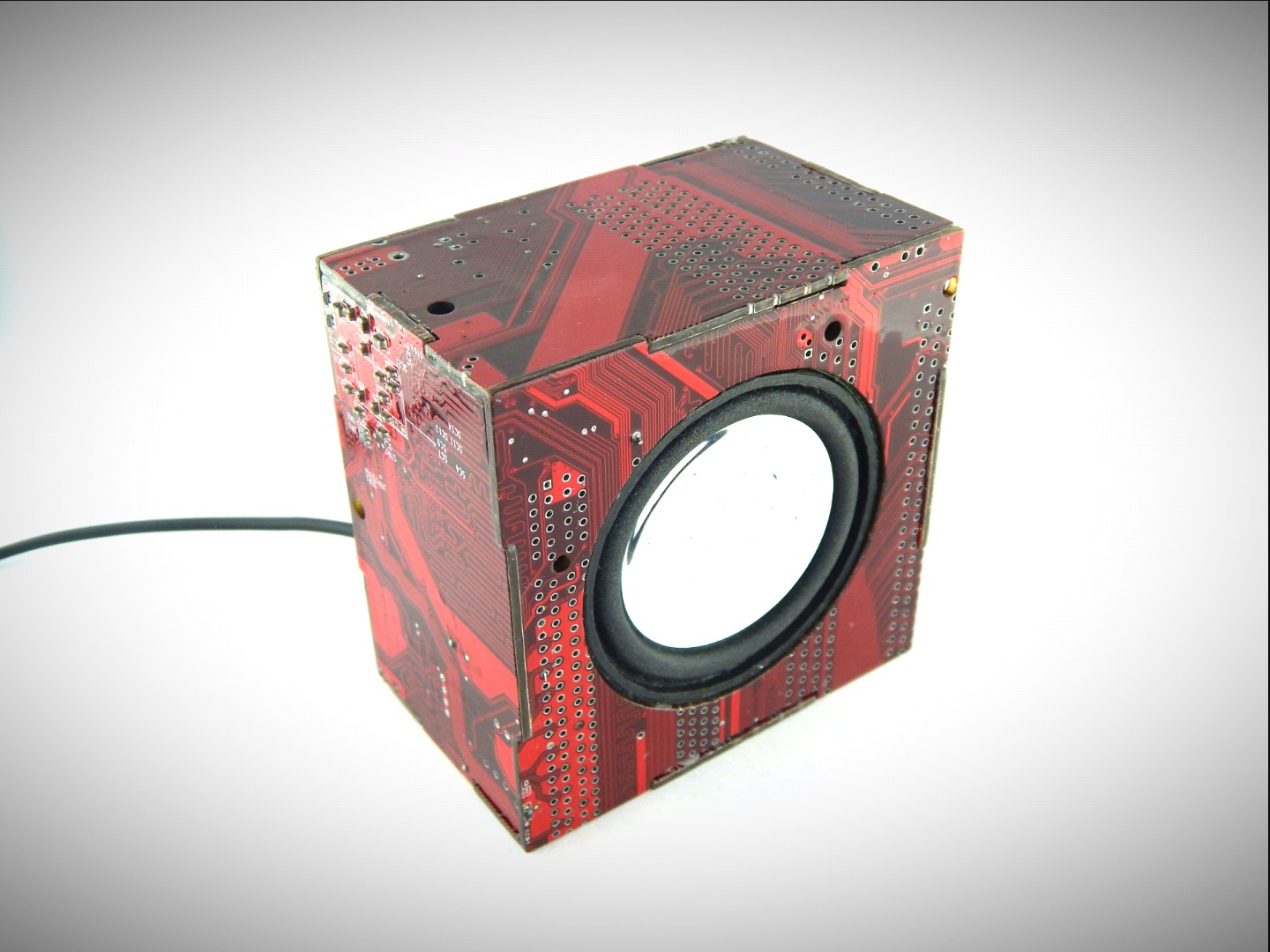

E...... Está pronto!

:D :D

ATENÇÂO: A minha caixinha da uma pequena interferencia quando encosto na placa de cobre, isto pode ser consertado com a aplicação de verniz geral.

----------------------------------------------------

Basically is to follow the sequence of photos.

• You will need: Speakers (3 used small and large 2, 40 and 50 mm);
• audio cable; some fiozinhos;
• USB cable and audio cable;
• On / Off button (the button because I changed what was on the plate was very large);
• shock absorber of CD ROM;
• Soldering iron and tin to make the welds;

• E.P.I (personal protective equipment);

1. Remove some components of the audio amplifier circuit;
2. Weld the wires in places of circuit components;
3. Place components on the outside of the box, as well as possible, and solder them; Welding loop wiring the components soldered to the board, the wires will inside;
4. Pass the USB cables and audio by the rubber band of the CD-ROM drive;
5. Make a small hole in the rear plate of the box, enough to hold the rubber band;
6. Welding cables on the circuit;

Repeat step 5, 6 and 7 for another box.

and....... that's it!

:D :D

ATTENTION: My box of a small interference when back in the copper plate, this can be repaired with the general varnish application.
