Drejeskivemobiltelefon


Har du nogensinde haft lyst til at kunne bruge en drejeskivetelefon på farten? Syntes du din smartphone er for smart og let? Her er instruktionen til at lave en klassisk drejeskivetelefon om til en mobiltelefon så du kan få dine hipsterdrømme opfyldt!

Supplies


47E drejeskivetelefon

sim800l

esp32 dev board

audio isolator

battery circuit (MH-CD42)

stepdown module

2 x mosfet

2 x schottky dioder

1000 microfarad kondensator

lakeret kobbertråd 0.45 mm

1k ohm modstand

usb-c breakout board 4-pins

latching button eller han-hun jumperwire

ledninger

nikkelstrips

Skaf En Telefon

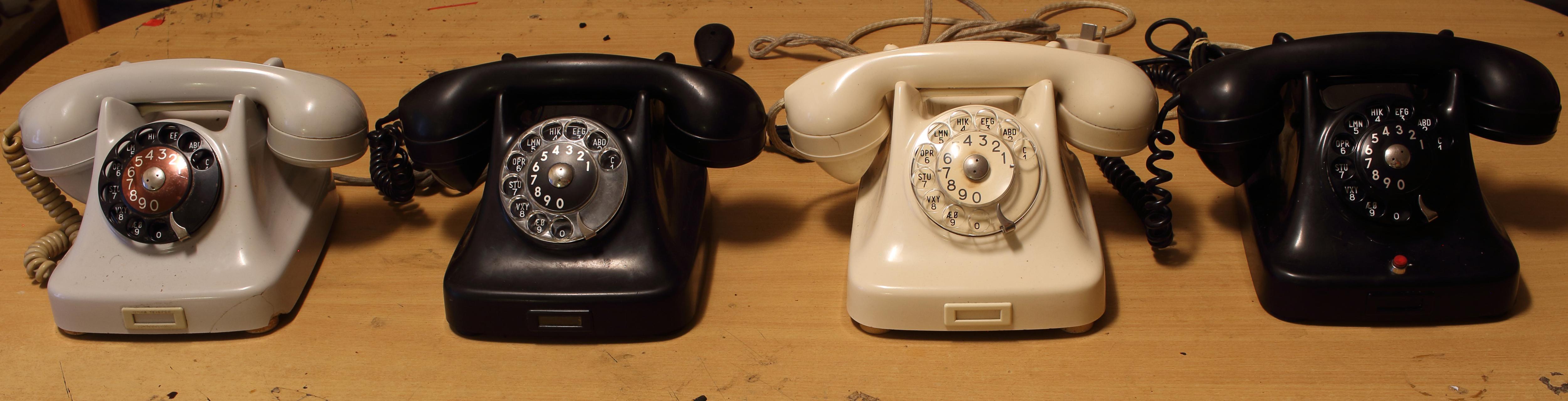

For at skaffe dig en telefon kan jeg foreslå at gå på facebook marketplace og skrive noget med "retro telefon" og finde dig en telefon. Modellen hedder vidst 47E men det er der ingen der ved, så bare gå efter at den har samme form som på billedet. Den kommer i hvid, grå og sort så vidt jeg har set.

Åbn Telefonen


Skru de to skruer fra bunden af telefonen og skil toppen fra bunden. Inde i den den øverste del af telefonen er der to rækker af skrueterminaler på hver side af telefonen. Skru ledningerne (eller klip hvis du er doven) fra skrueterminalerne og klip ledninger der sidder loddet fast på skrueterminalerne. En skrue med både udvendigt og indvendigt gevind holder skrueterminalerne fast. Brug en stor fladkværnet skruetrækker eller en tang til at skrue skruerne af og tag skrueterminalerne af. Vi skal ikke bruge skrueterminalerne. Sæt spacer på de to skruer og skru de to skruer tilbage.

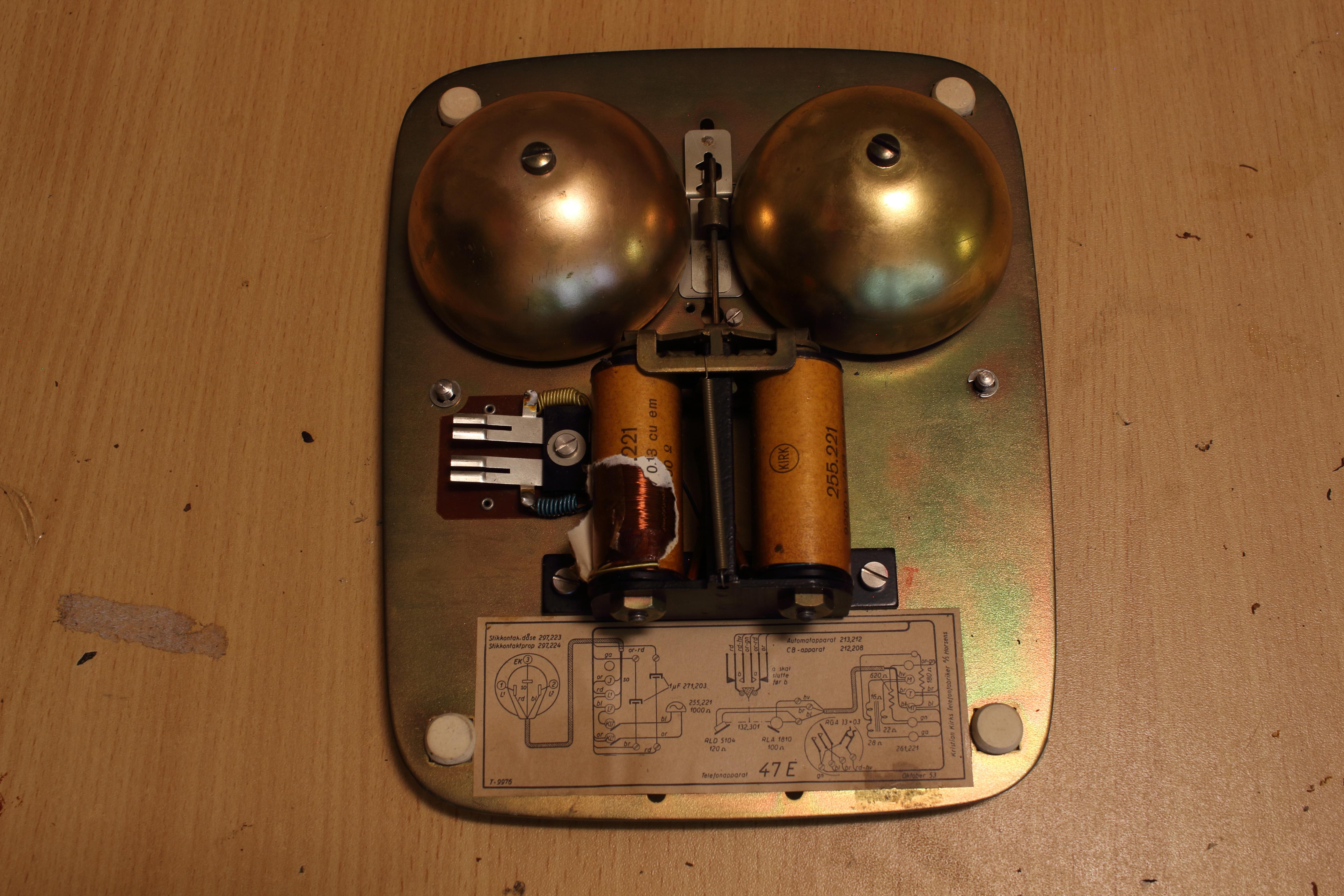

Tag Klokkeværket Af

spole adskildt.JPG

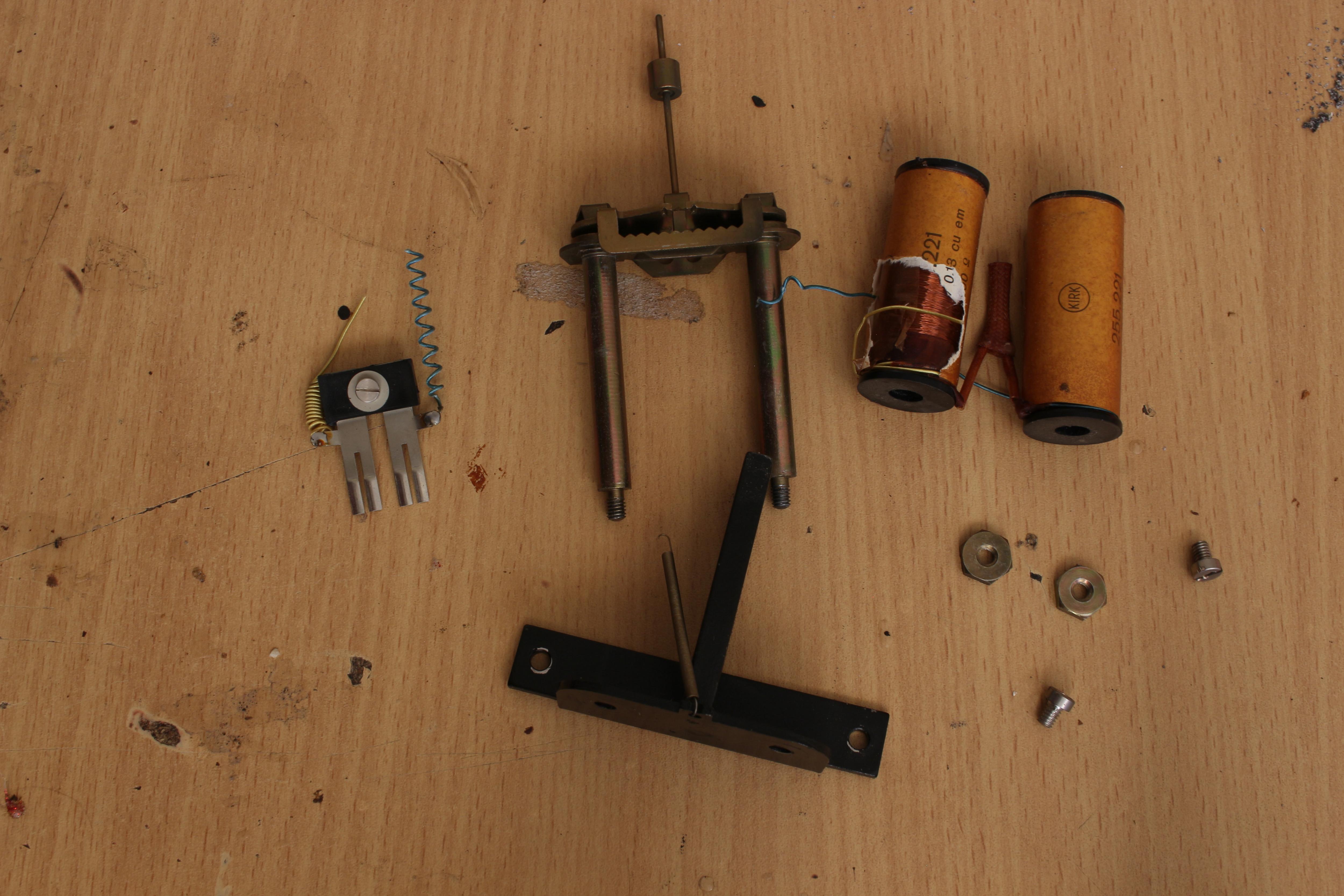

Klip ledningerne der sidder fast til spolerner af. Skru den lille metaldims med 2 kontakter af, vi skal ikke bruge den. Skru de to skruer fra klokkeværket. Du kan nu tage hele klokkeværket (ikke selve klokkerne) af. Tag fjederen fra toppen af klokkeværket. Skru de to møtrikker der holder bunden fast og tag bunden fra toppen. Du kan nu tage de to spoler af.

Fjern KobberTråd Fra Spoler

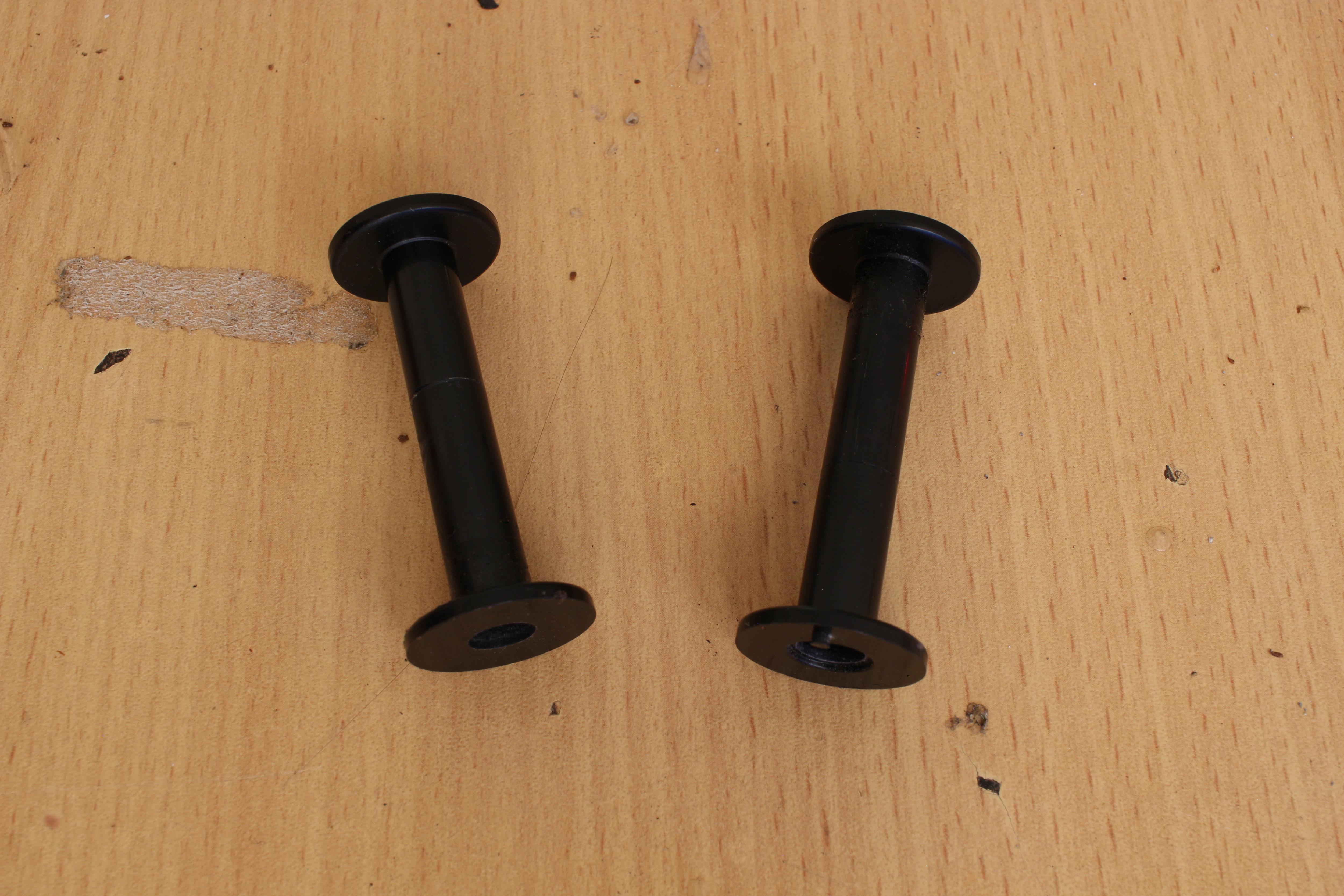

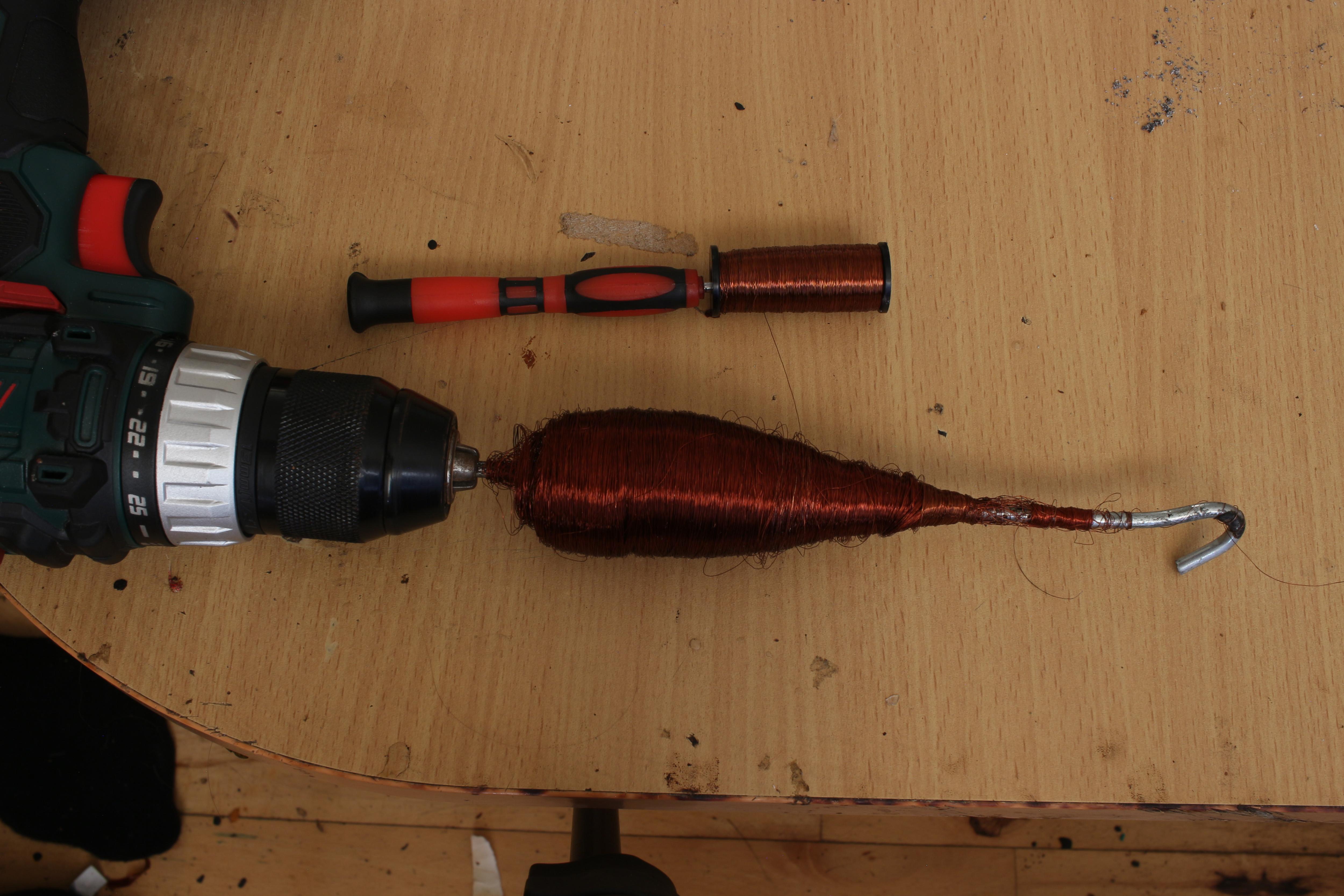

Pil pappet af spolen.Tag en lille skruetrækker og sæt spolen ned over den. Tag en pløk (eller andet lang glat cylinder din boremaskine kan gribe fat i) og spænd den fast i din boremaskine. Vikl de første 10-20 cm af kobbertråden fast på pløkken. Hold skruetrækkeren og boremaskinen lodret og tænd din boremaskine. Nu skulle kobbertråden rulle over på pløkken men vær tålmodig, det tager omkring 20 minutter. Når kobbertråden er rullet op på pløkken har du en plastikcylinder vi skal bruge til at lave vores egen spole. Gentag processen med den anden spole.

Lav Spoler

spole uden diode.JPG
spole med mosfet.JPG
spole med råmosfet.JPG

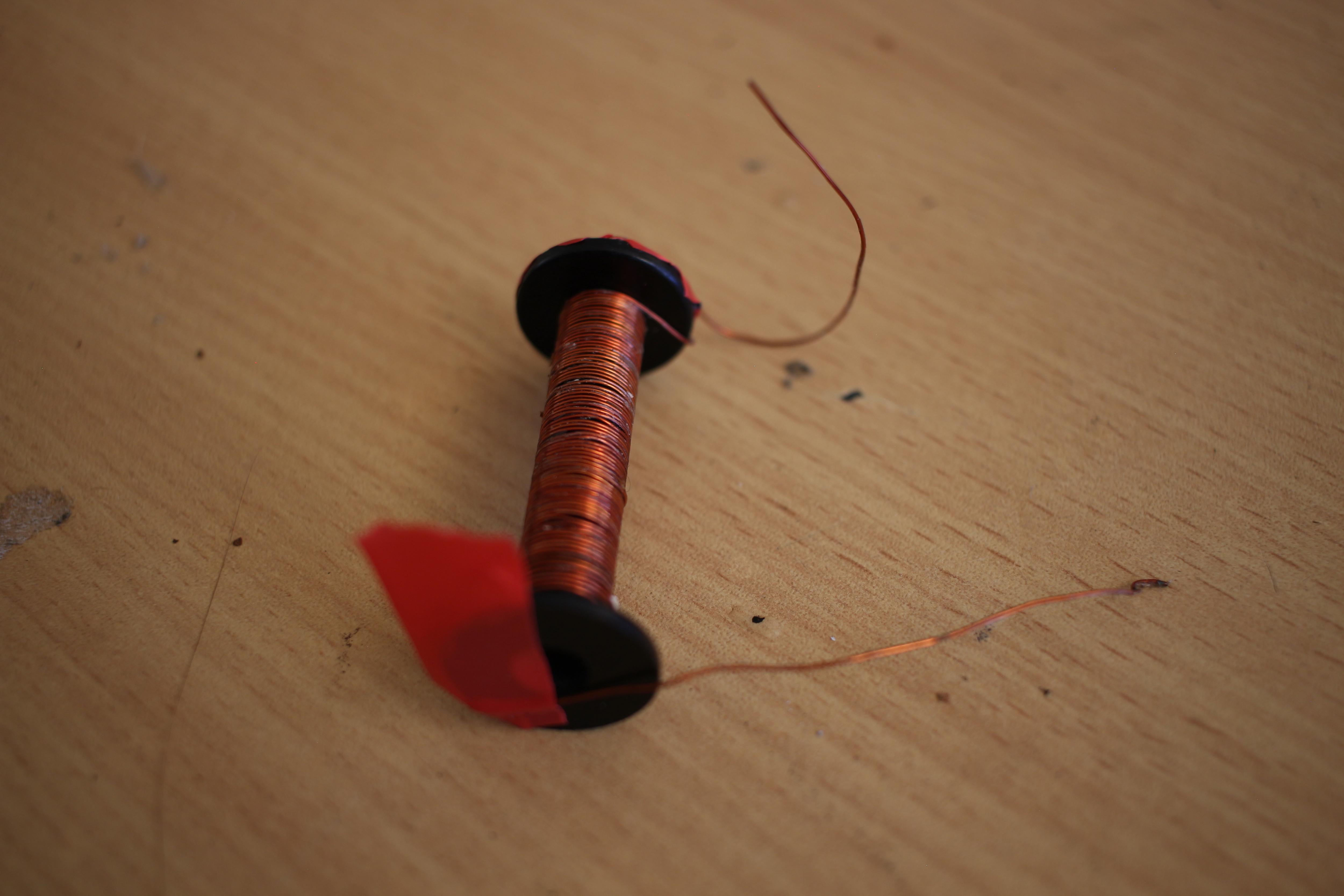

Vikl kobbertråd omkring plastikcylinderen og lad 5 cm kobbertråd stikke ud på hver ende. Tag noget fint sandpapir og slib lakeringen på enderne af.

Tjek med dit multimeters kontinuitetstester om der er forbindelse mellem enderne. Gentag med den anden plastikcylinder.

Forbind en diode i reverse bias (kaldes en flyback diode) og sørg for at lodde ledningen fast til dioden.

Derefter kan du forbinde den ene ende af kobbertråden til din mosfets drain, bare sørg for at det passer med at dioden er i reverse bias. Jeg har brugt et mosfet modul og en normal mosfet. Et mosfet modul er noget nemmere at arbejde med da man ikke skal bruge pulldown modstand og en modstand mellem drain og esp32.

Stik dine nylavede spoler tilbage i klokkeværket mens du sørger for at prikken på den ene ende af plastikcylinderen passer med hullet på dit klokkeværk. For at samle klokkeværket skru møtrikkerne fast på klokkeværket. Derefter kan du skrue klokkeværket fast til bunden af telefonen.

Placer Elektroniske Dele


Sæt den printede kasse over klokkeværket og med noget dobbeltklæbende tape eller limpistol, sæt esp32, battery circuit og dc-dc stepdown converter på toppen.

Sæt din sim800l på siden af kassen med sim-kort porten pegende op, for at gøre det lettere at skifte sim-kort. Sæt din 1000 microfarad kondensator på samme side som din sim800l.

Sæt din audio isolator fast til bunden af kassen.

Downloads

Forbind ESP32 Og Sim800l

Nu er du klar til at lodde tingene sammen. Lav følgende forbindelser mellem esp32 og sim800l:

Esp32 | Sim 800l

16 ------ TX

17 ------ RX

5 -------- Ring

Forbind Batteriet

For din egen sikkerheds skyld er det en god idé at bruge et stik fra batterierne til resten af kredsløbet. Jeg har brugt en 4-pins xh2.54 connector men du kan bruge hvad end du har på lager, bare sørg for at den kan overføre omkring 5 ampere.

Lod forbindelserne til batteriet med minus til GND og plus til BAT på dit battery circuit.

Jeg har brugt nano gel tape (fra butikken med mit favoritnavn; harald nyborg) til at sætte batteriet fast i siden af telefontoppen. Sørg for at det er siden uden din sim800l og kondensator.

Forbind Stepdown Converter

Forbind VOUT på battery circuit til din dc-dc stepdown converters VI+ og forbind GND på battery circuit til GND på dc-dc stepdown converteren. Lod en ledning på stepdown converterens VO+ uden at forbinde den anden ende af ledningen.

Forbindelsen mellem battery circuit og step-down converter er som følger:

Battery circuit -- Stepdown

VOUT -- VI+

GND -- GND

N/A -- VO+

Mål på VO+ med dit multimeter og drej potmeteret til du har 4.2v. Nu kan du forbinde VO+ til sim800l's Vcc pin. Forbind din kondensator fast til GND og VO+. Med en latching button forbind EN på stepdown converteren til GND. Hvis du ikke har en latching button kan du bruge en han-hun jumperwire klippet over.

Forbind Afbryder


Jeg har brugt en xh2.54 10pins connector til at forbinde toppen til bunden af min telefon men dette er ikke strengt nødvendigt. Du kan bare lodde dem direkte til hinanden

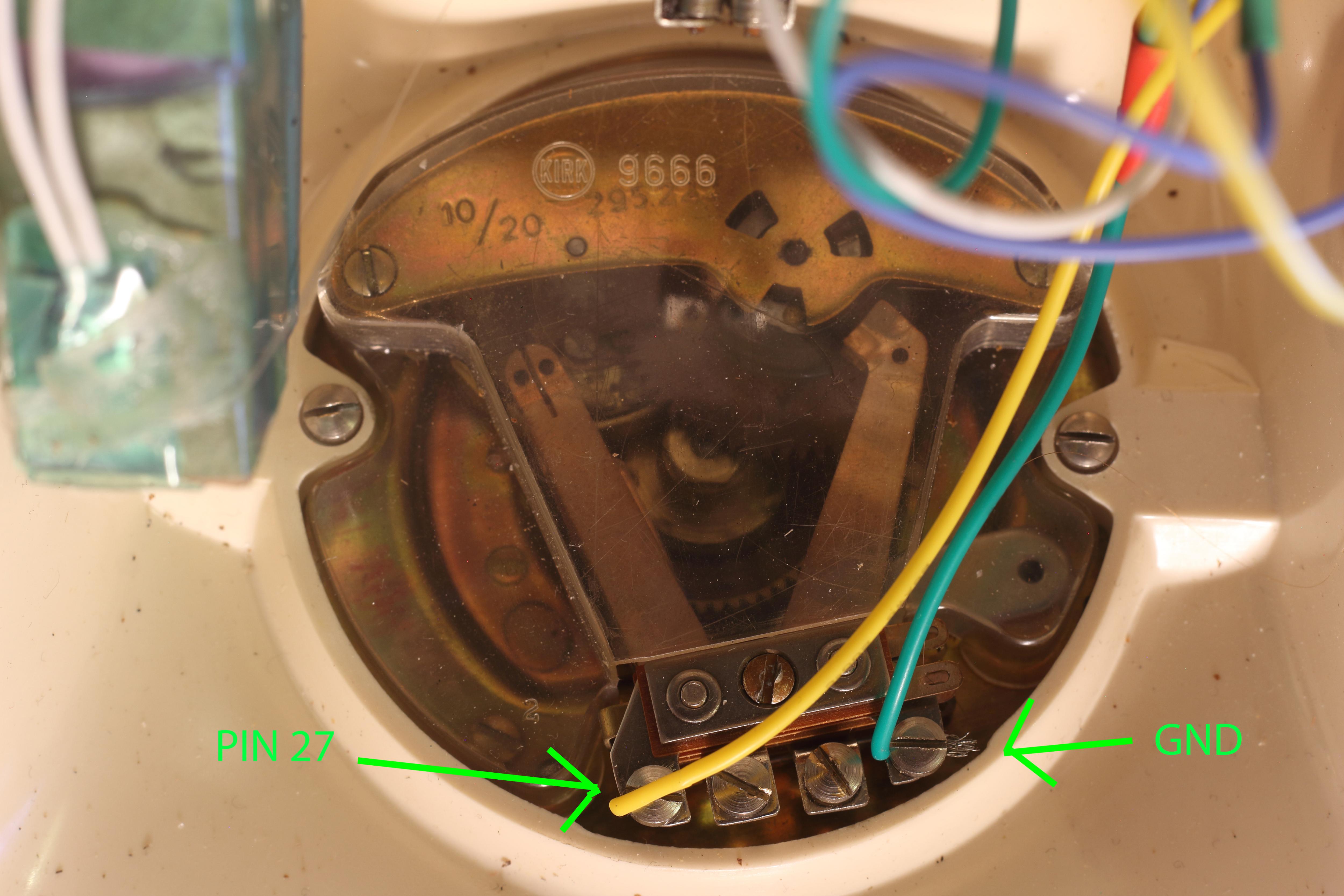

Under afbryderknappen er der 6 tapper med 3 tapper i toppen og 3 tapper i bunden. Lod GND til højre tap i bunden og lod esp32's pin 27 til hojre tap i toppen. Du kan evt bruge et multimeters kontinuitetstester for at tjekke om forbindelsen ændrer sig når knappen er trykket. Der skal gerne være kontinuitet når knappen er oppe (som i at røret er taget af telefonen) og ingen når knappen er nede.

Forbind Drejeskive


Bag på drejeskiven er der 4 skrueterminaler. Skru ledningerne der sidder fast på skrueterminalerne af. Forbind skruterminalen yderst til højre til GND og forbind skrueterminalen yderst til venstre til esp32's pin 26. Jeg har bare skruet den sammen med noget ledning under skruen men hvis du har lyst til at gøre det rigtigt kan du vel bruge nogle af de connectorer der sad fast til skruterminalerne oprindeligt

Forbind Højtaler

audio isolator.JPG

Fra telefonrøret er der 3 ledninger med farverne gul, rød og blå. Disse ledninger har følgende forbindelser til røret:

Gul - mikrofon plus

Rød - højtaler plus

Blå - common GND

Forbind den røde ledning til den ene side af din audioisolator til venstre og den blå til midten af samme side. Den blå ledning skal også forbindes til GND. På den anden side kan du forbinde SPKP på sim800l til højre og SPKN til midten.

Forbind Mikrofon

De her gamle telefoner bruger en karbonmikrofon så du bliver nød til at lave en voltage divider. Forbind din 1k ohm modstand til 3.3V på esp32 og forbind den anden side af modstanden til micp og den gule ledning fra røret. Forbind micn til GND.

Lav Oplader


Nu skal vi lave en telefonstik til usb-c adapter med tænd og sluk knap. Men det er noget nemmere bare at kalde det en oplader.

Klip 3 nikkelstrips på 4 cm. Stik nikkelstripsene ned i de 3 huller på opladerprintet og bøj dem rundt så enderne er på den side af printet uden hullerne.

Lod en ledning fra venstre strip til GND på dit usb-c breakout board og fra højre strip lod en ledning til V. Med en momentær normally open knap, forbind den ene side af knappen på strippen i toppen. Forbind den anden side af knappen til GND. Så har du en tænd og sluk knap. Tryk en gang for at tænde, to gange for at slukke.

Downloads

Forbind Oplader

Fra telefonstikket er der 3 ledninger, også i rød, blå og gul. Lav de følgende forbindelser til telefonstikket:

Blå - GND

Rød - Vin på dit battery Circuit.

Gul - Knap på dit battery circuit.

Sæt din oplader på stikket og tjek med dit multimeter at forbindelserne er korrekte. Der er ingen omvendt polaritetsbeskyttelse så hvis der er skiftet rundt på V og GND kommer du til at brænde dit battery circuit af. Jeg taler af erfaring.

Forbind Spoler Til Strøm

Forbind den ene side af kobbertråden til batteriets plus pol og forbind din mosfets source til GND. Forbind gate på mosfet til esp32's pin 25 med en 300 ohm modstand. Gentag med den anden spole og forbind gate til esp32's pin 18.

Upload Sketch

Sørg for at EN på din step-down converter er forbundet til GND, enten med knap eller jumperwire. Sim800l bruger op til 2A, så vi skal sikre os at den er slukket før vi forbinder usb til esp32. Sørg for at batteriet ikke er sat til mens du forbinder over usb. Upload drejeskivemobiltelefon.iso sketchen til din esp32. Stop forbindelsen mellem EN på stepdown og GND. Tilslut batteriet.

Test Telefonen

Før du kan bruge din telefon skal du selvfølgelig have et simkort. Du kan bruge dit eget simkort hvis du sørger for at slå simlås fra, men jeg foretrækker at skaffe mig et lycamobile simkort. Simkortene bliver tit givet ud gratis i kiosker og du kan købe et abonnement der koster 20 kr om måneden for 5 timers tale. De kan vidst også bestilles over deres hjemmeside

Før du skruer telefonen sammen vil jeg foreslå at tænde den mens du har den åbent for at tjekke om sim800l har forbindelse. Hvis lyset på sim800l blinker med 3 sekunders mellemrum ved du at den har forbindelse. Tryk på afbryderknappen og tjek om der er klartone.

Nu kan du samle den og afprøve den ved at ringe til den og ringe fra den.
