Dispensadora De Chocolate

Esta es una pequeña dispensadora de chocolate. Tiene una cicuiteria simple, por lo que no hay que ser un experto para realizar este proyecto.

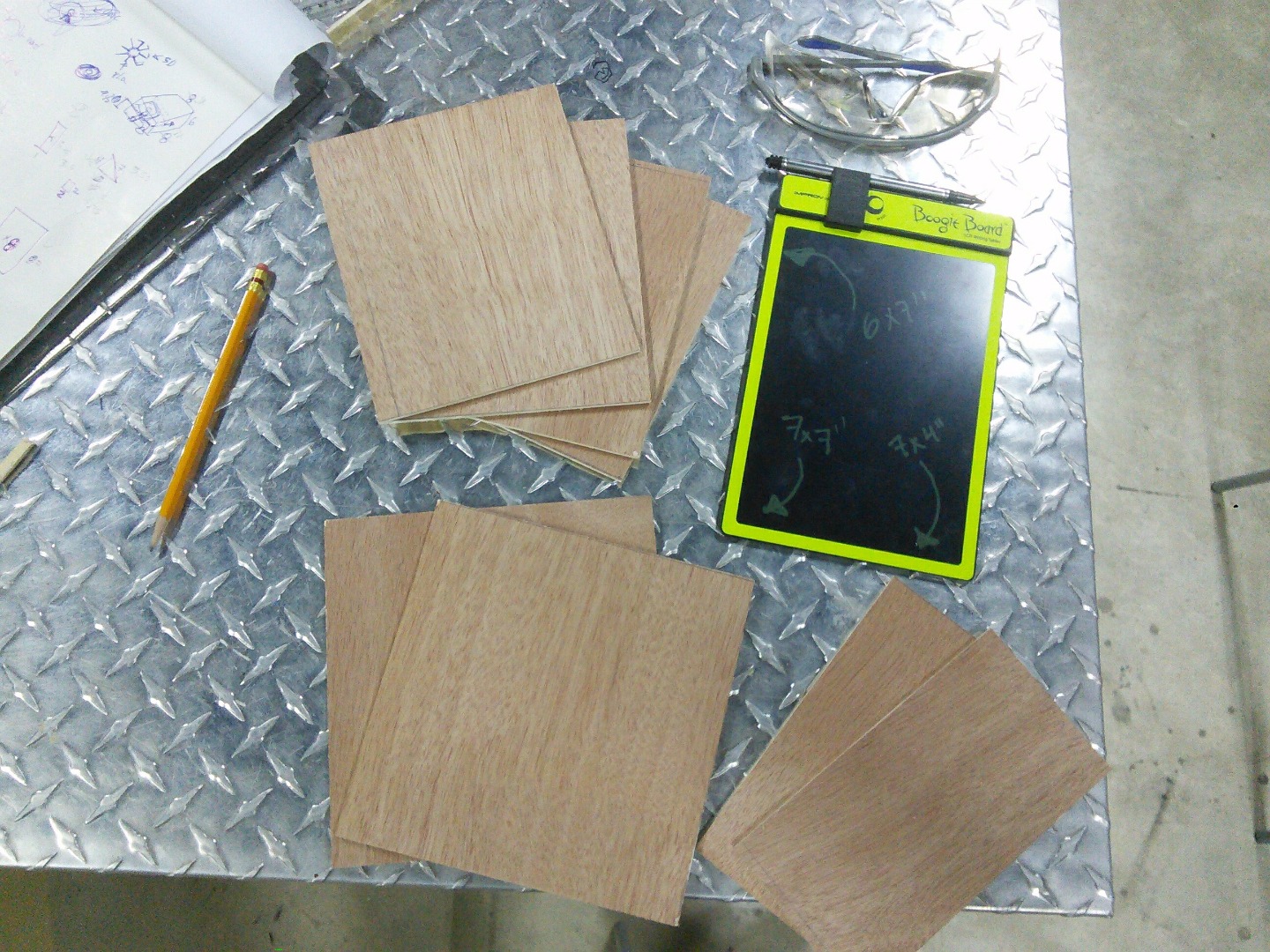

Necesitamos las siguientes piezas de madera para la estructura principal:
4x Piezas de 6"x7" (Se usaran como laterales)
2x Piezas de 7"x7" (Se usara como base y como tapa superior de la tapa completa)
1x Piezas de 4"x7" (Sera la base para el mecanismo de dispensado)

Se toma una de las piezas para la base y se pegan 3 laterales con pegamento de madera.
Nota: Se puede pegar con silicon caliente para un secado mas rapido.

Para esto necesitamos de 3 piezas de madera:
x1 Pieza de 1"x8"
x2 Pieza de 0.5"x8"

Luego de tener las piezas se pegan en forma de "U" con silicon caliente.

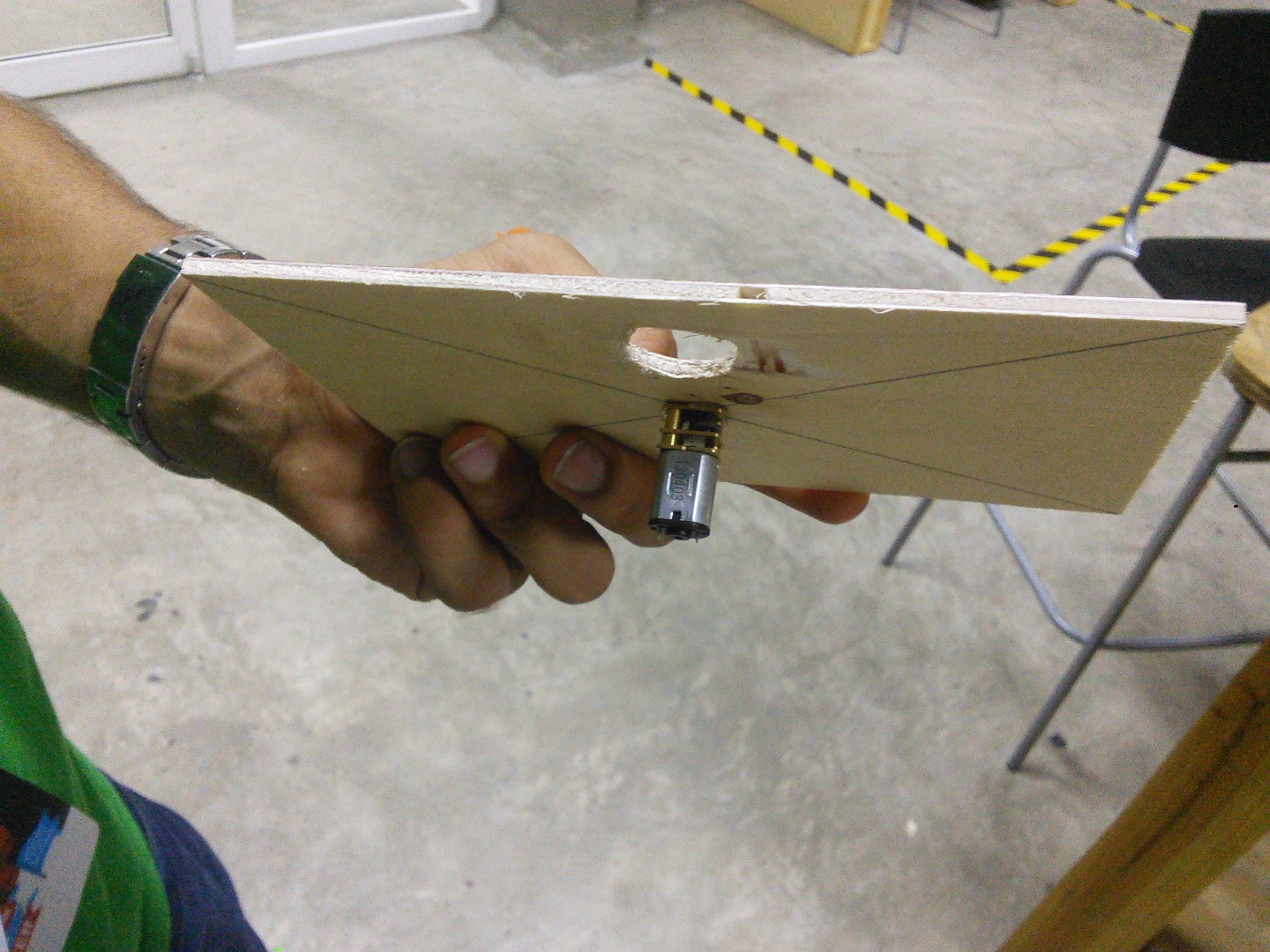

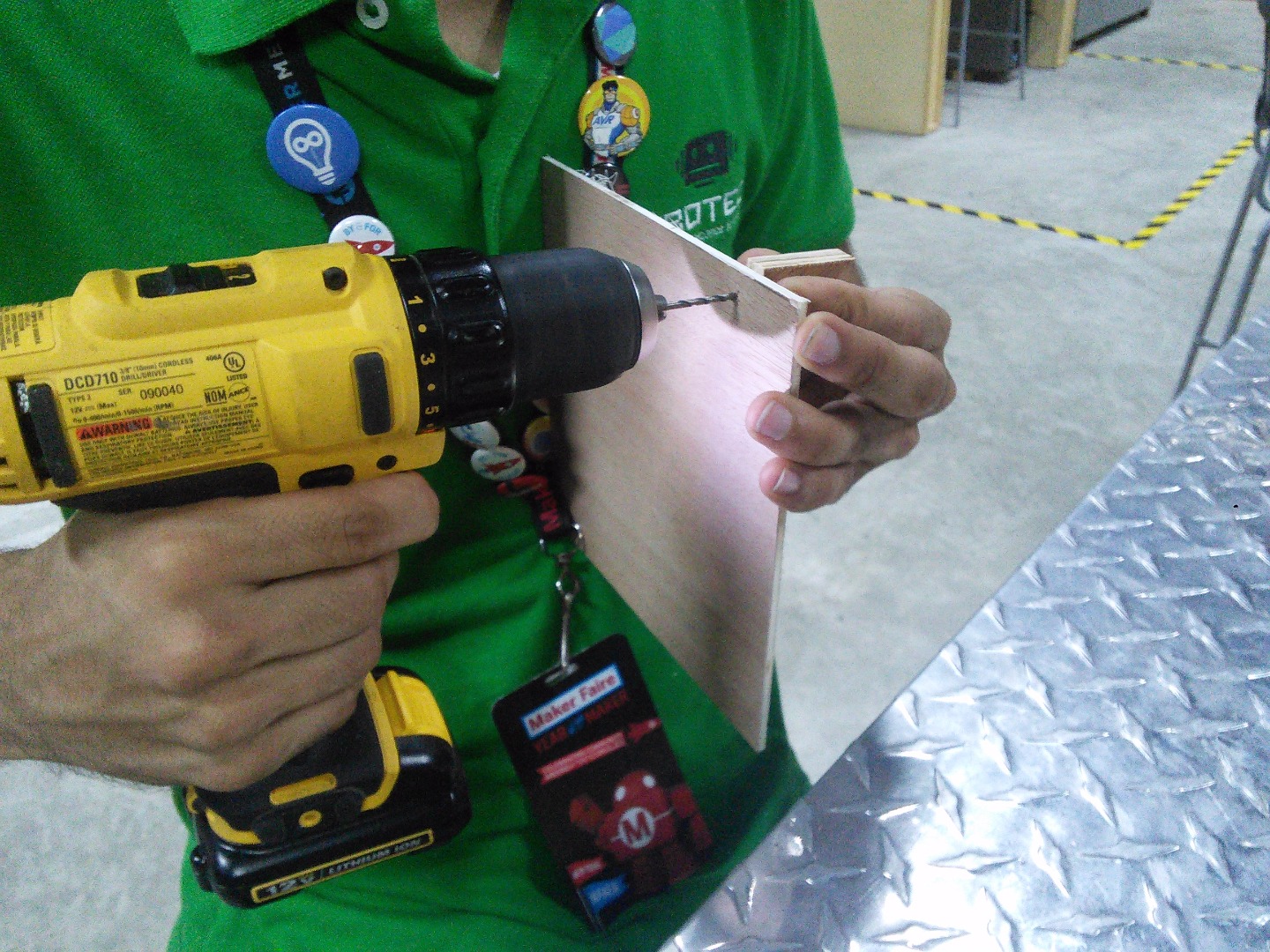

La pieza de esta base es la de 4"x7". Esta parte la pondrá a 4 pulgadas de la base de la caja. Para sostener esta plataforma vamos a utilizar como pie de amigo. Haremos un pequeño agujero con el taladro en el centro del rectángulo para que salga el motor.

Haremos otro agujero a una pulgada del primero. Este segundo agujero tendrá un diámetro de 5/8". Este segundo agujero tiene como propósito dejar caer el chocolate.

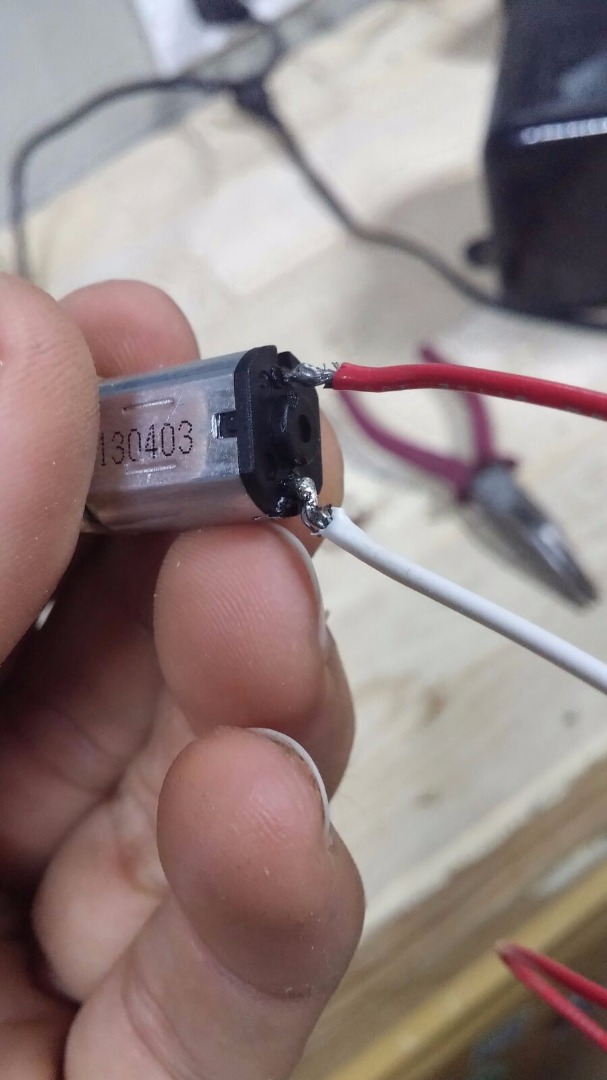

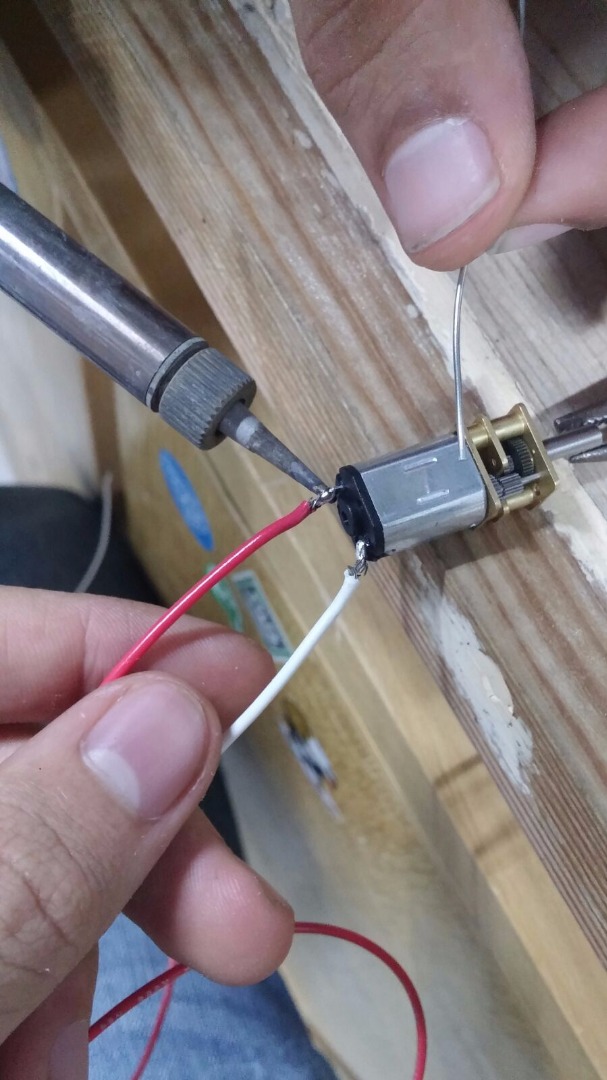

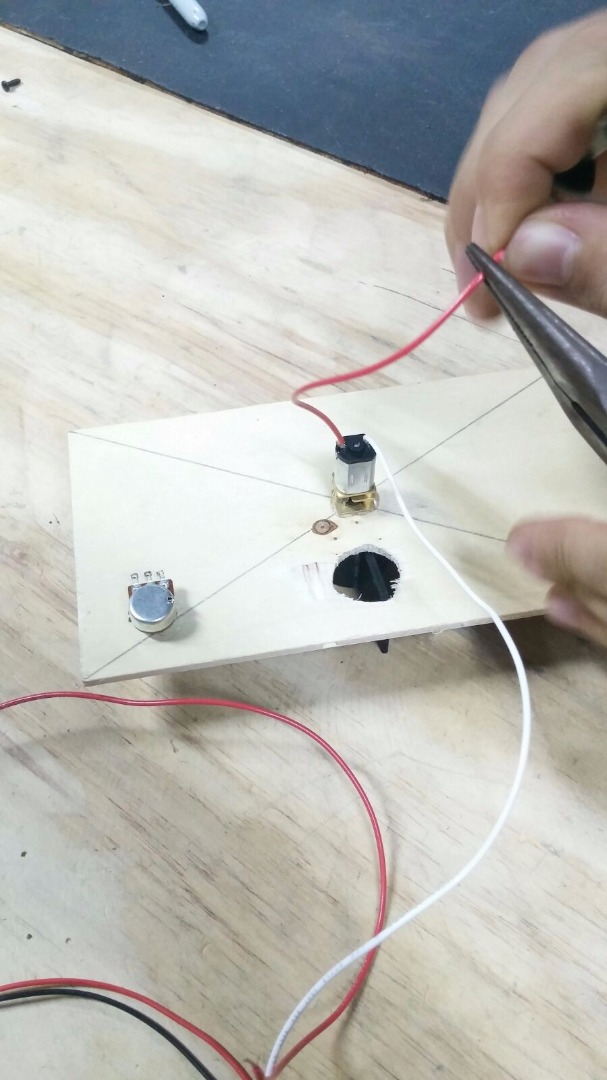

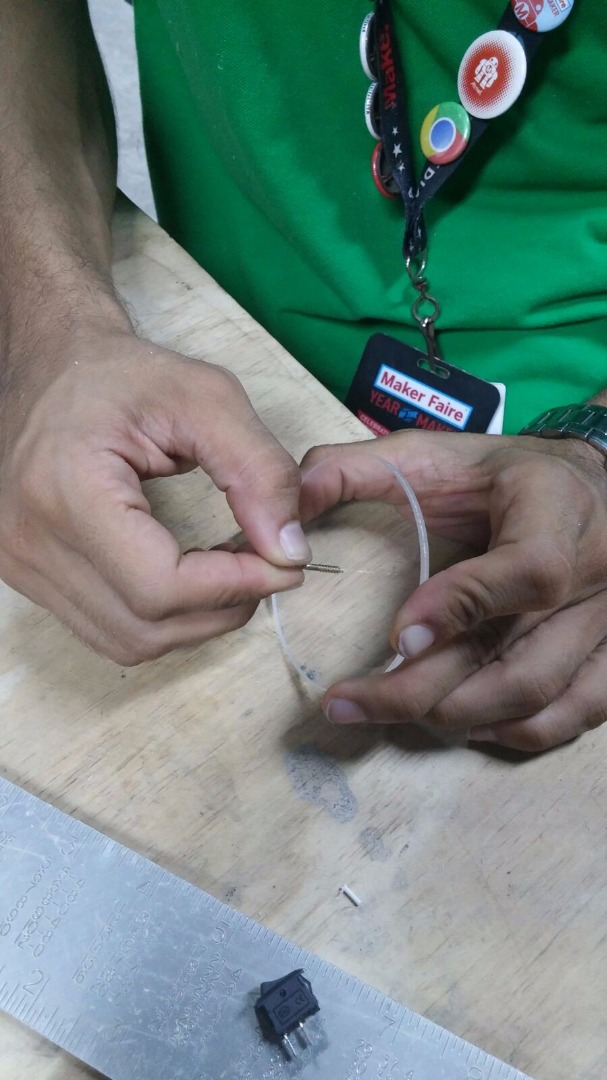

Le soldaremos dos cables al motor para hacer la conexión eléctrica.
Nota: Si no tiene experiencia con soldadura, puede utilizar otro método para hacer conexiones eléctricas como hacer uso de terminales caimanes.

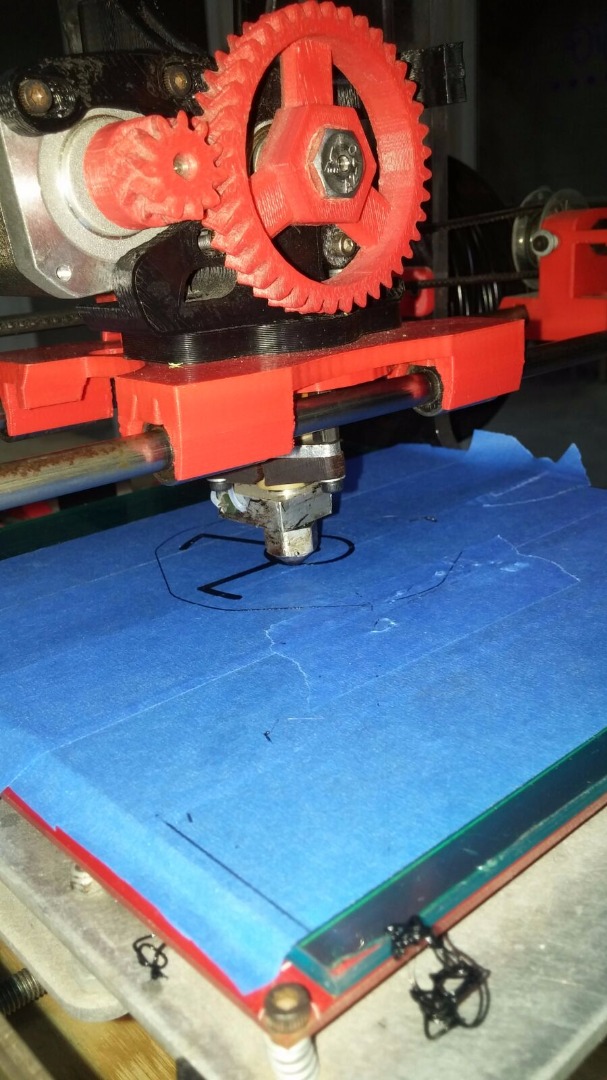

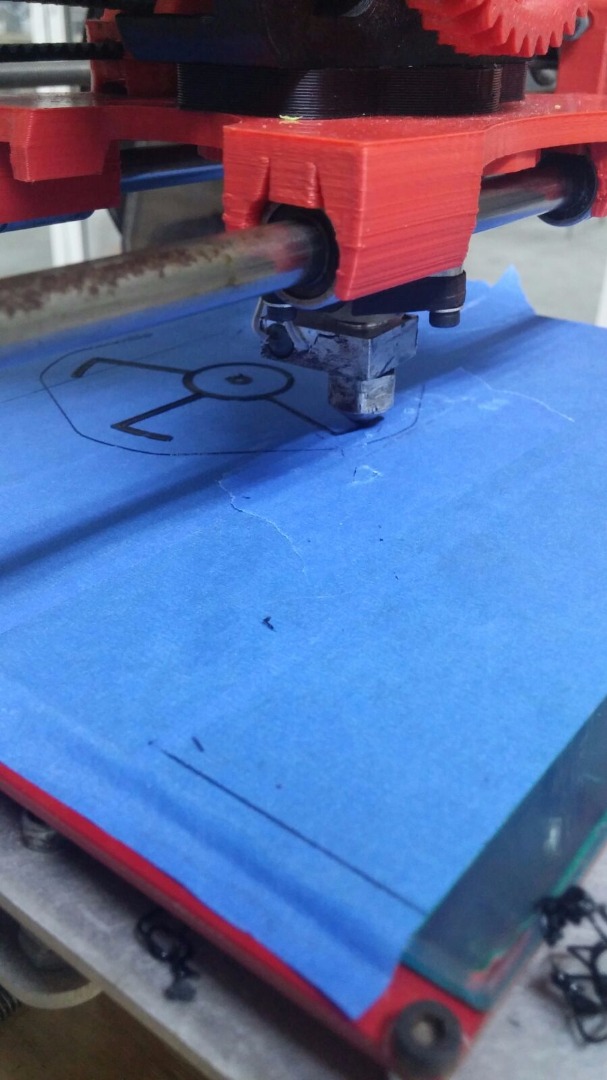

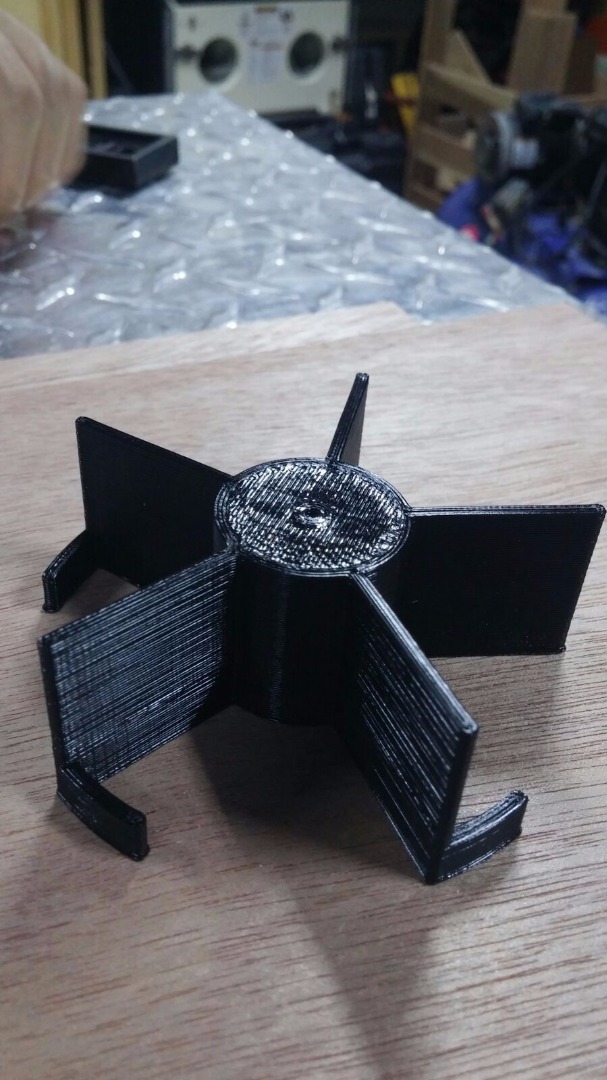

Diseñamos esta parte en 3D que se le conectara al motor. Esta guiara los chocolates hacia la caída para dispensarlos.

Adjunto el archivo del diseño.

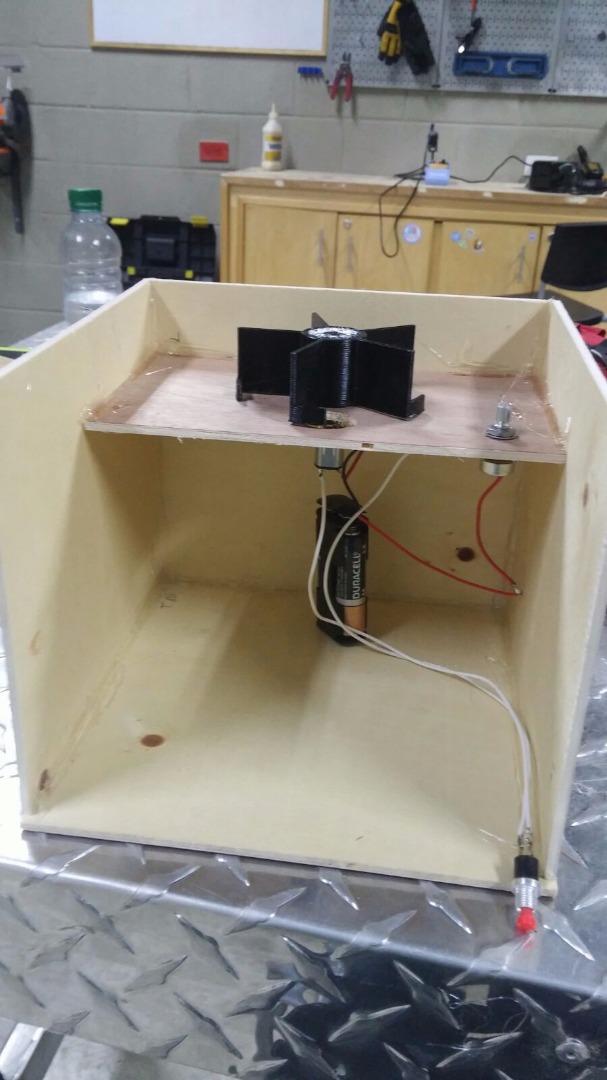

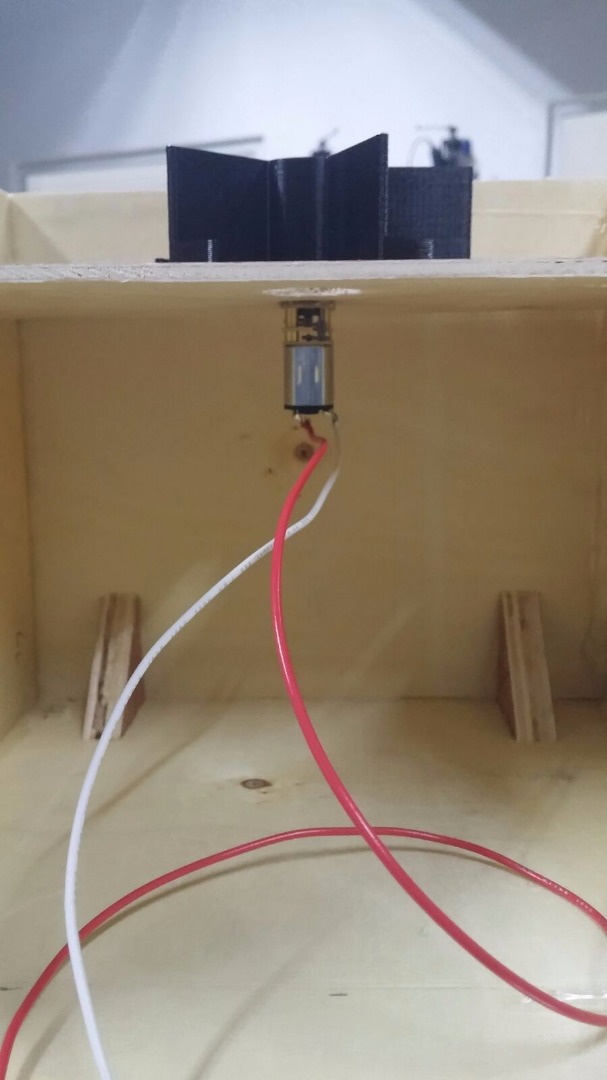

Ahora vamos a colocar nuestro motor en el agujero central y ajustarlo a la paleta que arrastra los chocolates.

Ahora toca la conexión eléctrica, para eso necesitaremos los siguientes materiales:
1x Portabaterias
2x Baterías 2A
1x Push botton
1x Resistencia variable (Opcional)

La conexión es bastante simple, se conecta todo en serie y se prueba. La resistencia variable es opcional porque dependerá del tipo de motor tengas. Si gustas puedes usar resistencias fijas.

La batería se fijara a uno de los laterales con tape de dos caras.

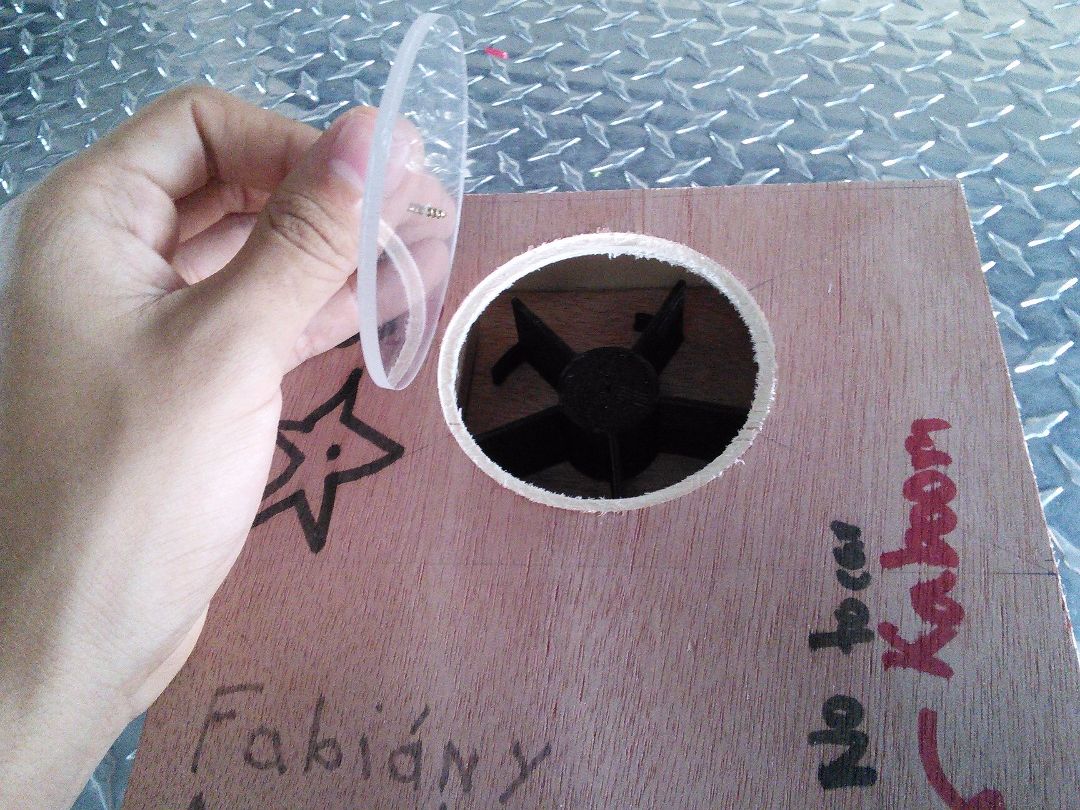

Para insertar los chocolates hicimos una tapa de acrílico de 3" de diámetro (el mismo diámetro de la pieza diseñada en 3D). Como pueden ver en una de las fotos, esta la cortamos en una CNC.

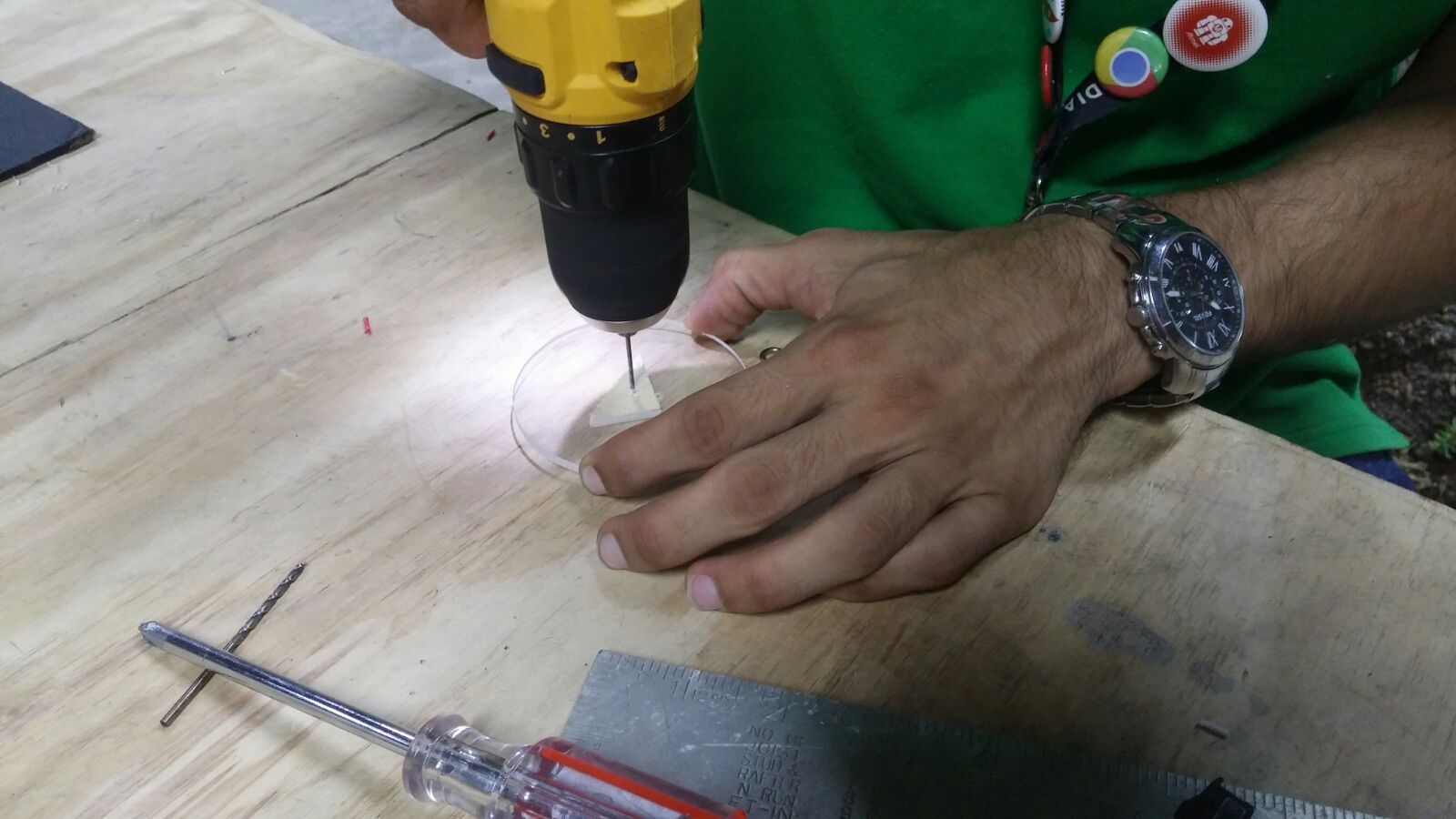

Luego de cortada la pieza le pusimos un pequeño cancamo como agarradera.

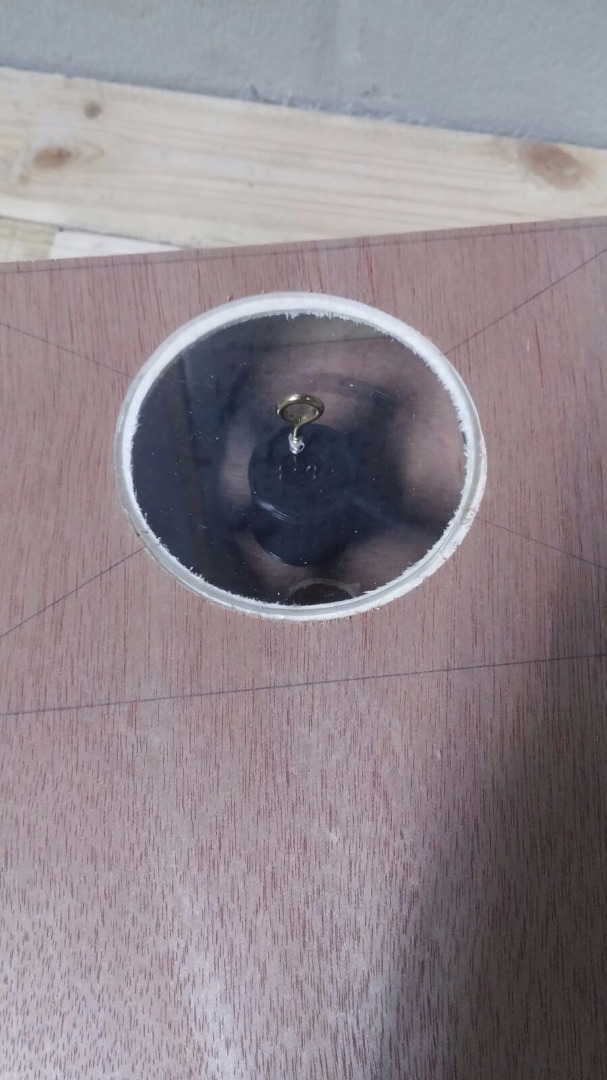

Por ultimo tomamos una broca e hicimos un agujero de 2 3/4" de diámetro en la tapa superior a 2 1/8" del borde. Para sostener la tapa tomamos otra broca especial para hacer el corte del mismo diámetro que la tapa, que hicimos el agujero y paramos a mitad del corte, para dejarle esos pequeños bordes.

Se comprueba que el mecanismo funciona y se pasa al siguiente paso

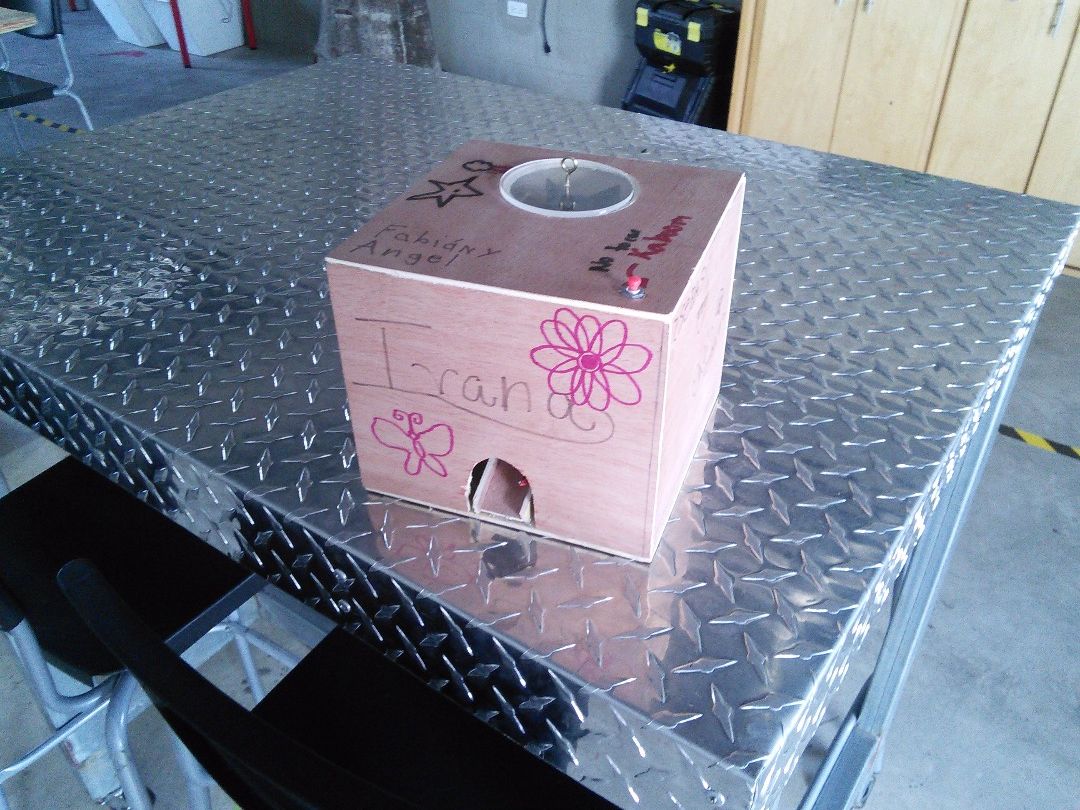

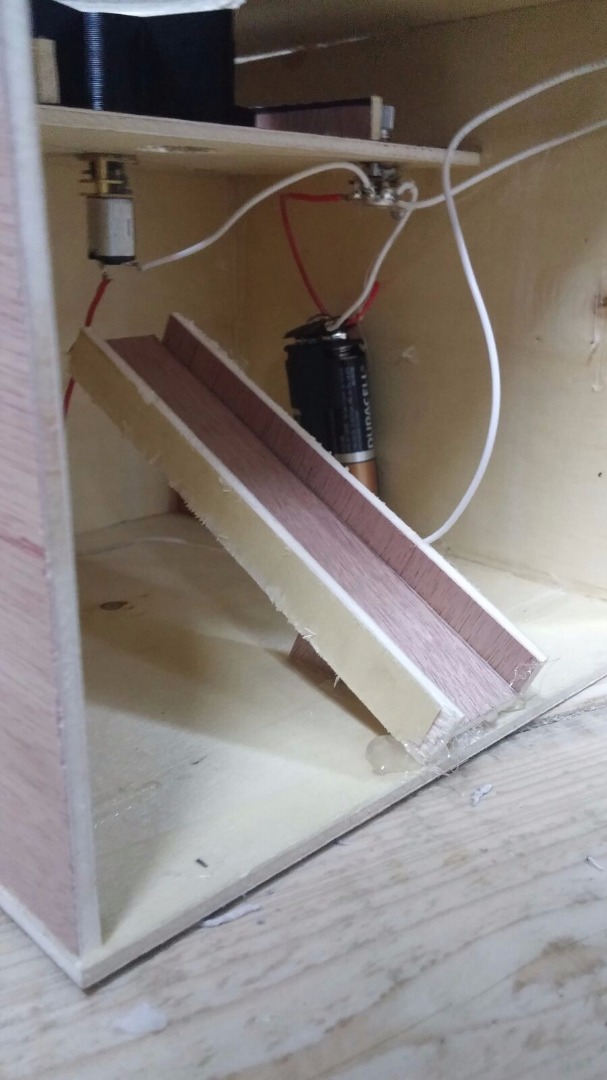

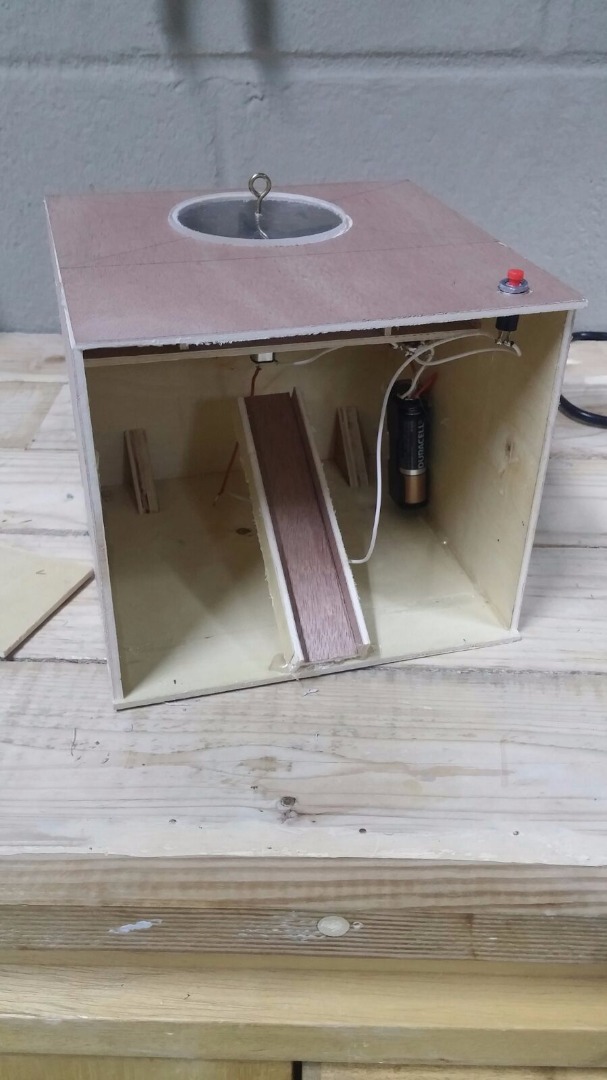

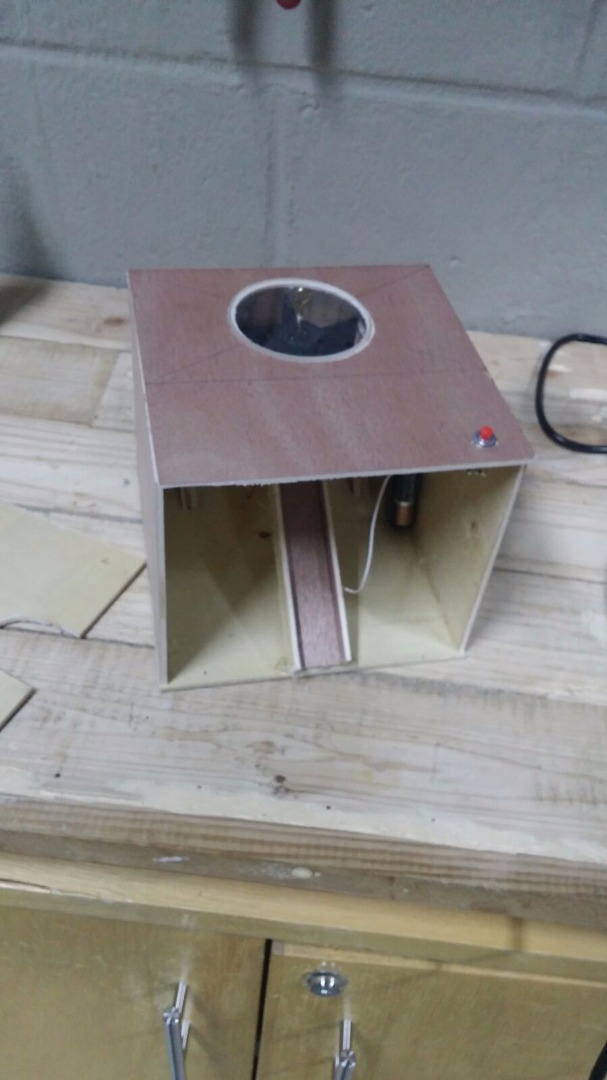

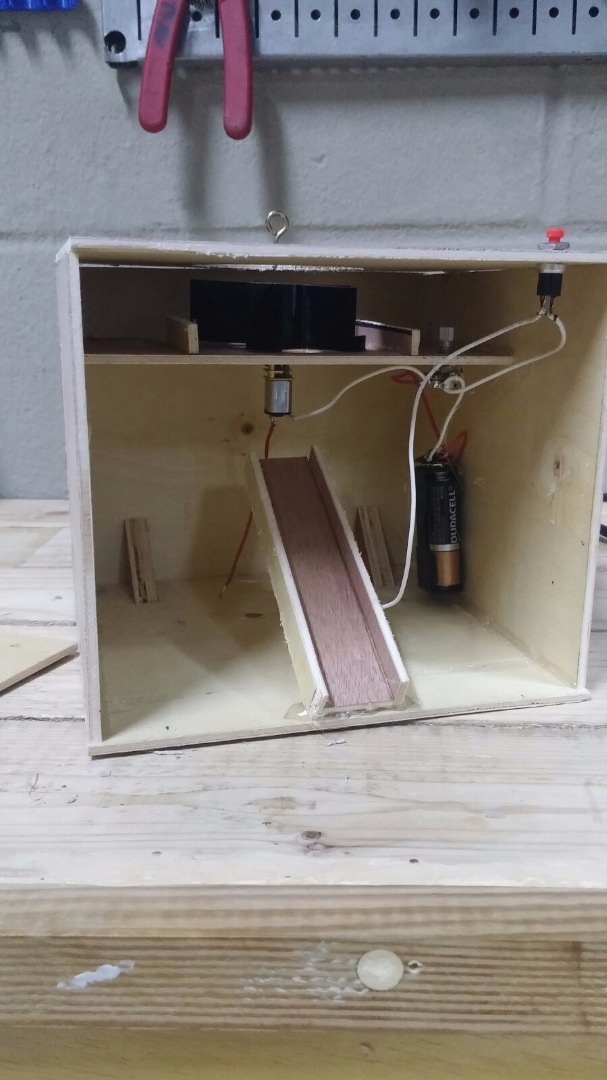

Ya por ultimo se pega el tobogán con otro pie de amigo hecho de madera, asegurándose de que quede debajo del agujero de donde caerán los chocolates. Luego se pega la tapa superior, asegurándose que la tapa queda encima de la paleta. Por ultimo se pega la tapa del frente con una abertura para la salida del chocolate. El tamaño de esta dependerá del chocolate que estés dispensando.
