Dispensador De Cables
Tener los cables organizados es siempre una labor engorrosa. Con este dispensador conseguiremos tener todos los cables recogidos y en un solo lugar para poder usarlos cuando queramos.
Supplies
Tubo de PVC de 280mm de largo y 60mm de sección
Tubo de aluminio de 8mm x 290mm para el eje
Tubo de alumnio de 12mm para los bujes
Impresora 3D
Sierra de metal
Lija de grano fino
Cortador de tubos
Cinta aislante
Pegamento de contacto
Broca de 2mm
Impresión De Las Piezas
Adjunto archivos creados en Fusion 360 listos para modificar si fuera necesario para adaptarlos a las necesidades de cada uno asi como los .stl para imprimir con mis medidas directamente. Todos los cuerpos están parametrizados para poder modificarlos introduciendo las medidas necesarias.
Debemos imprimir:
2 tapas, para cerrar el conjunto.
24 costados, para formar doce bobinas.
6 separadores, para poner uno cada dos bobinas.
Cortar Los Husillos De Las Bobinas

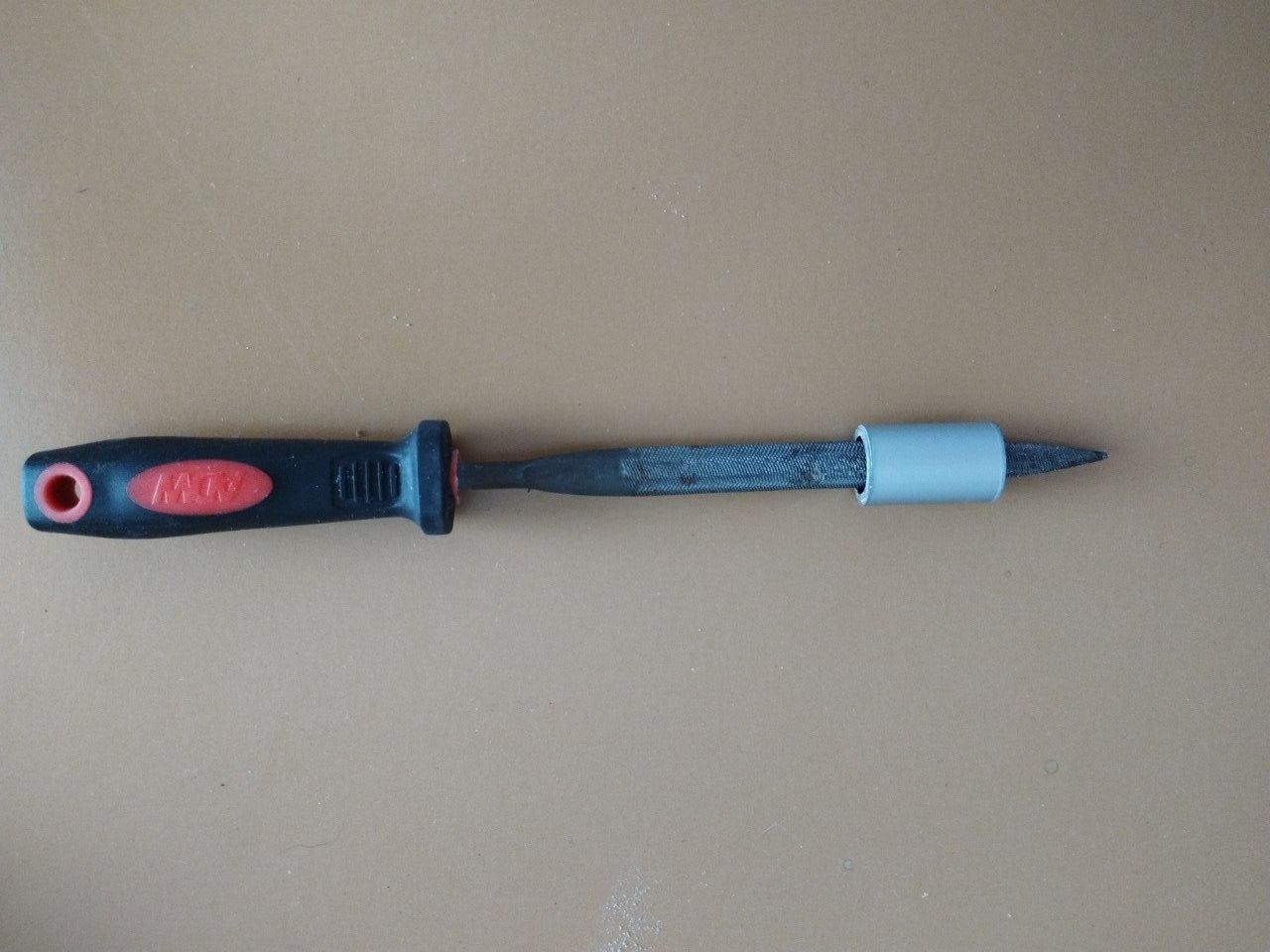

Para cortar los husillos de las bobinas usé un cortador de tubos de pequeño diametro, en caso de usar un tubo de plástico lo podremos cortar con un cutter. Una vez cortado, lo repasamos con una lima. Los hice de 20mm de largo, considero que es una medida suficiente para cables de poca sección. Tendrá que cortar tantos como bobinas quiera poner en el dispensador.
Montar Las Bobinas
Introducimos el husillo en el agujero central de uno de los costados que hemos impreso, a continuación lo fijamos con pegamento de contacto. Una vez seco el pegamento introducimos el otro costado en el otro extremo del husillo y lo fijamos también con pegamento. Obtenemos así una bobina en la que enrollar los cables.
Reptimos este paso tantas veces como bobinas querramos hacer.
Bobinar Los Cables

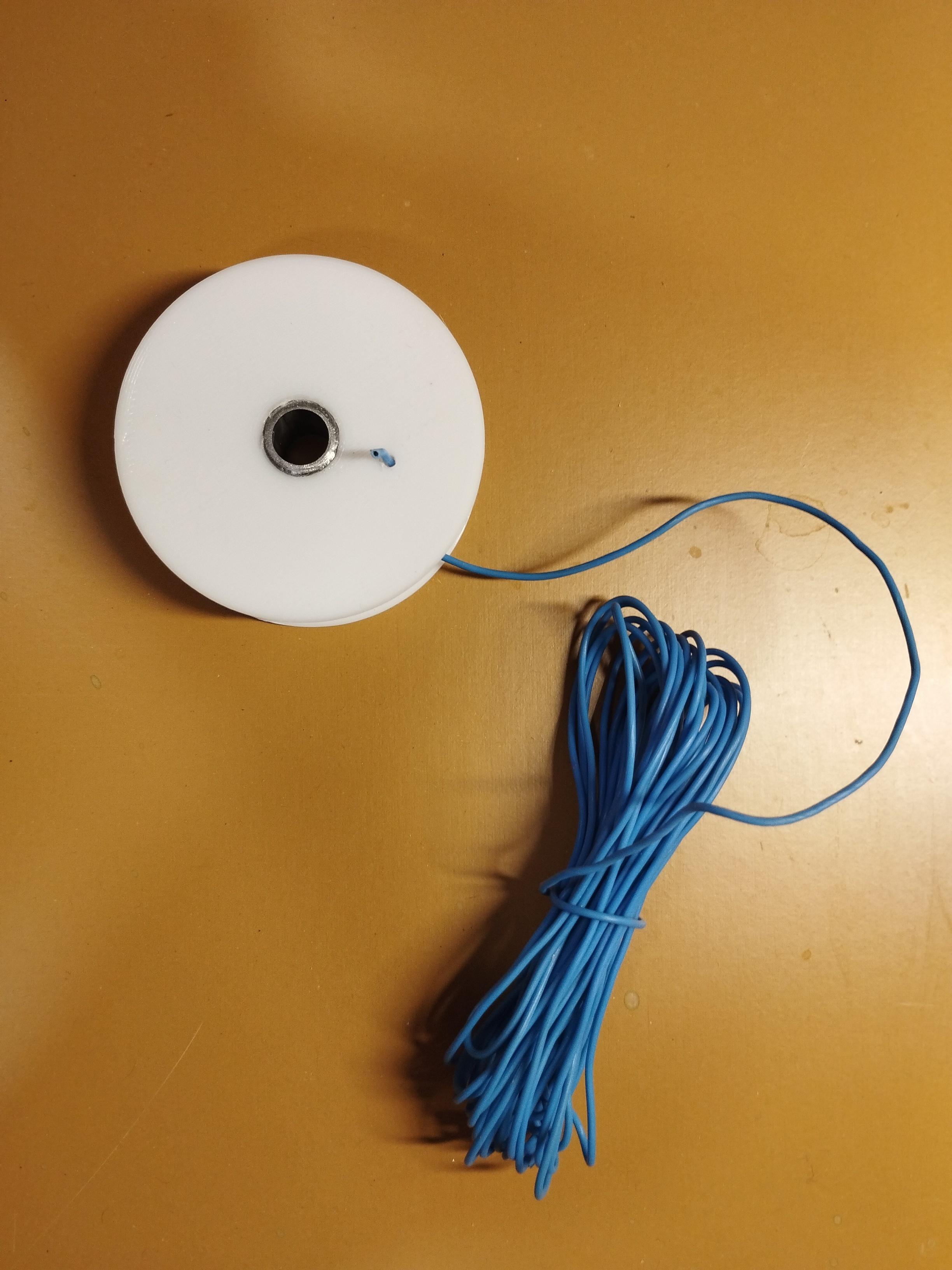

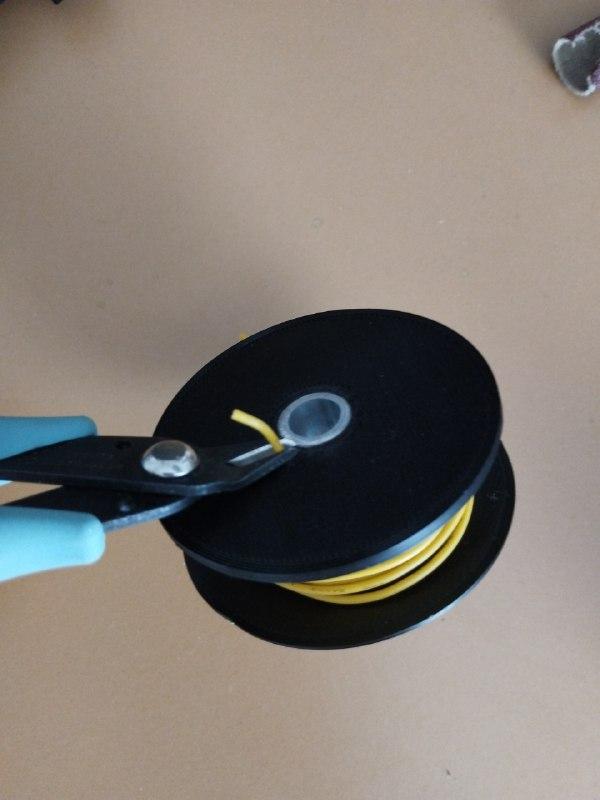

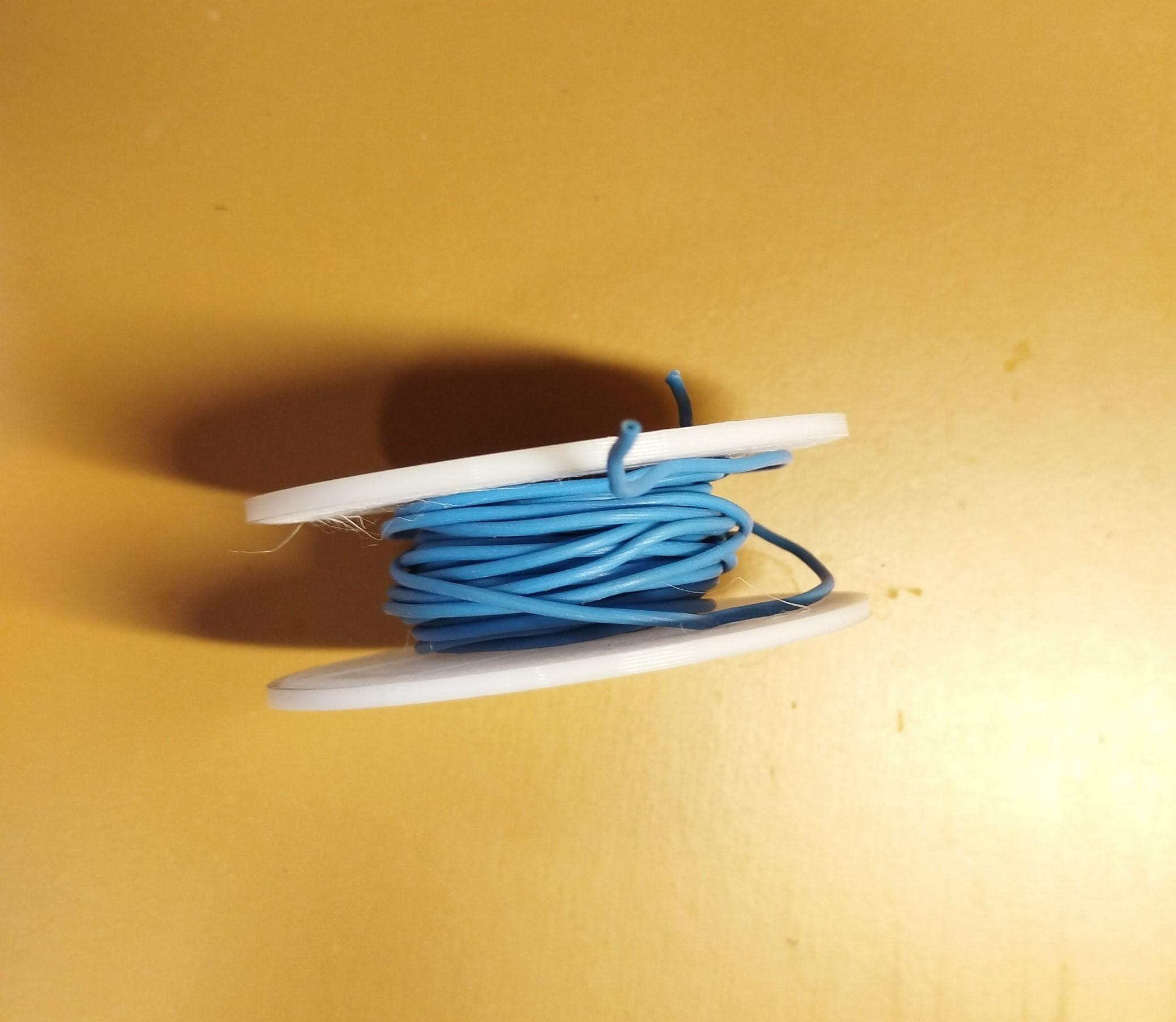

Con la bobina ya montada, introducimos el extremo del cable por el agujero del costado de la bobina dejando que sobresalga un poco para que no escape al enrollarlo. A continuación enrollamos todo el cable en la bobina y cortamos el extremo que sobresale por el costado para que no moleste al montar el conjunto.
Poner Las Bobinas En El Eje

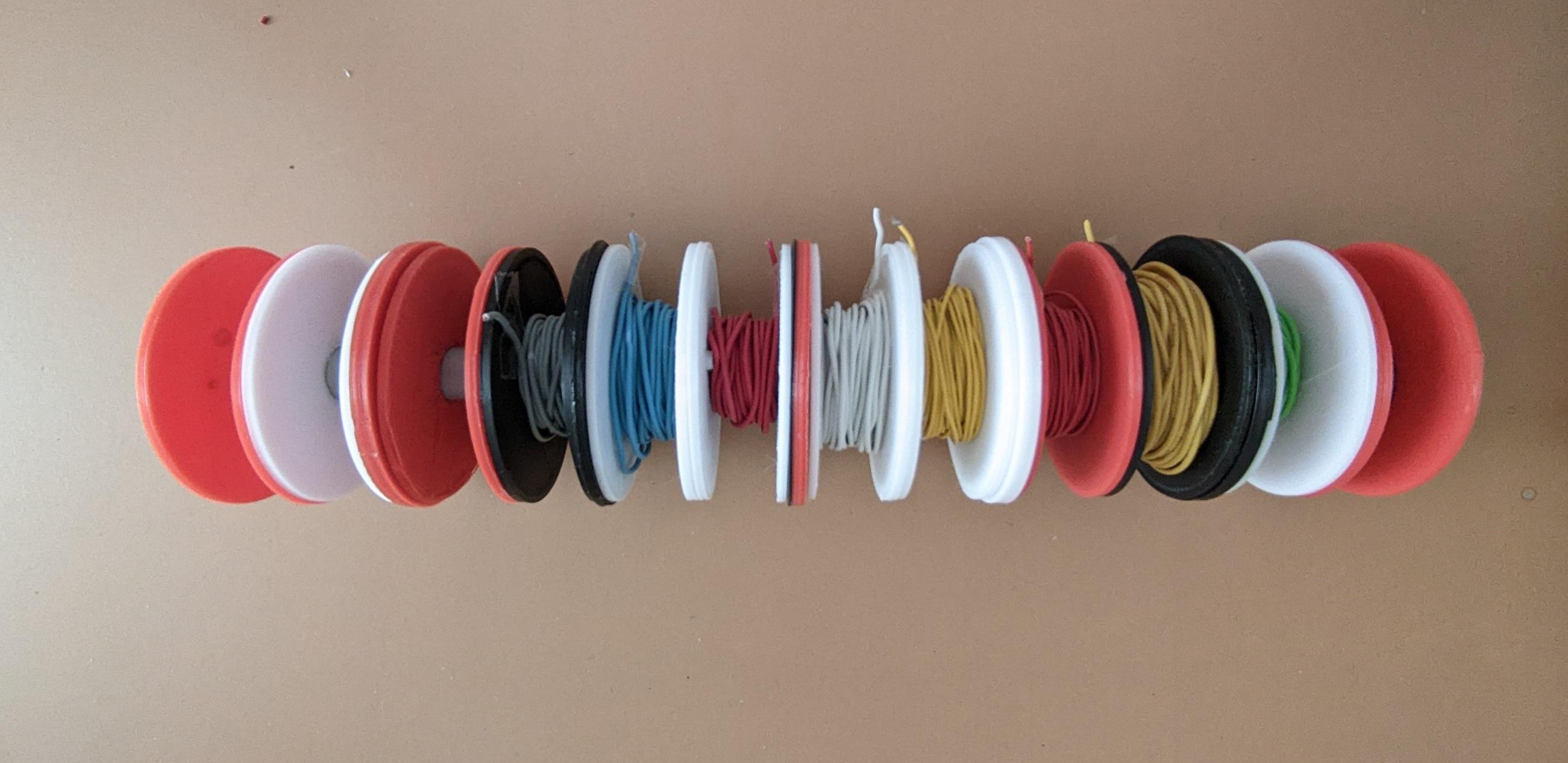

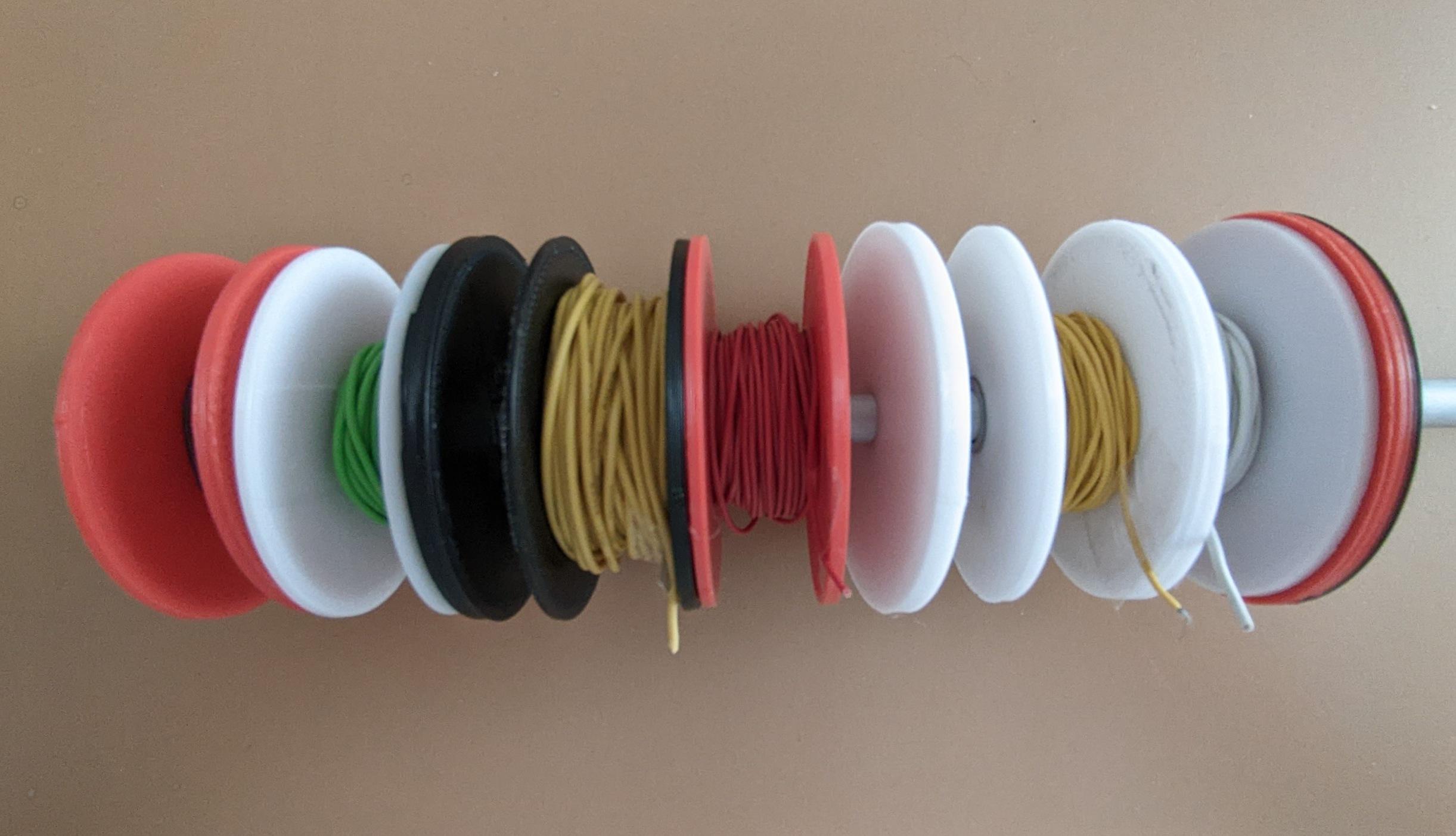

En el tubo de 8mm vamos poniendo dos bobinas y un separador, repetimos este paso tantas veces sea necesario hasta colocar todas las bobinas; al inicio y al final del montaje no es necesario poner separadores ya que las propias tapas del conjunto sujetarán al tubo para que no haga contacto con las bobinas y que estas puedan girar libremente.
La función de los separadores es al igual que hacen las tapas que el tubo no toque las bobinas para que estas puedan girar libremente
Cortar El Tubo De PVC

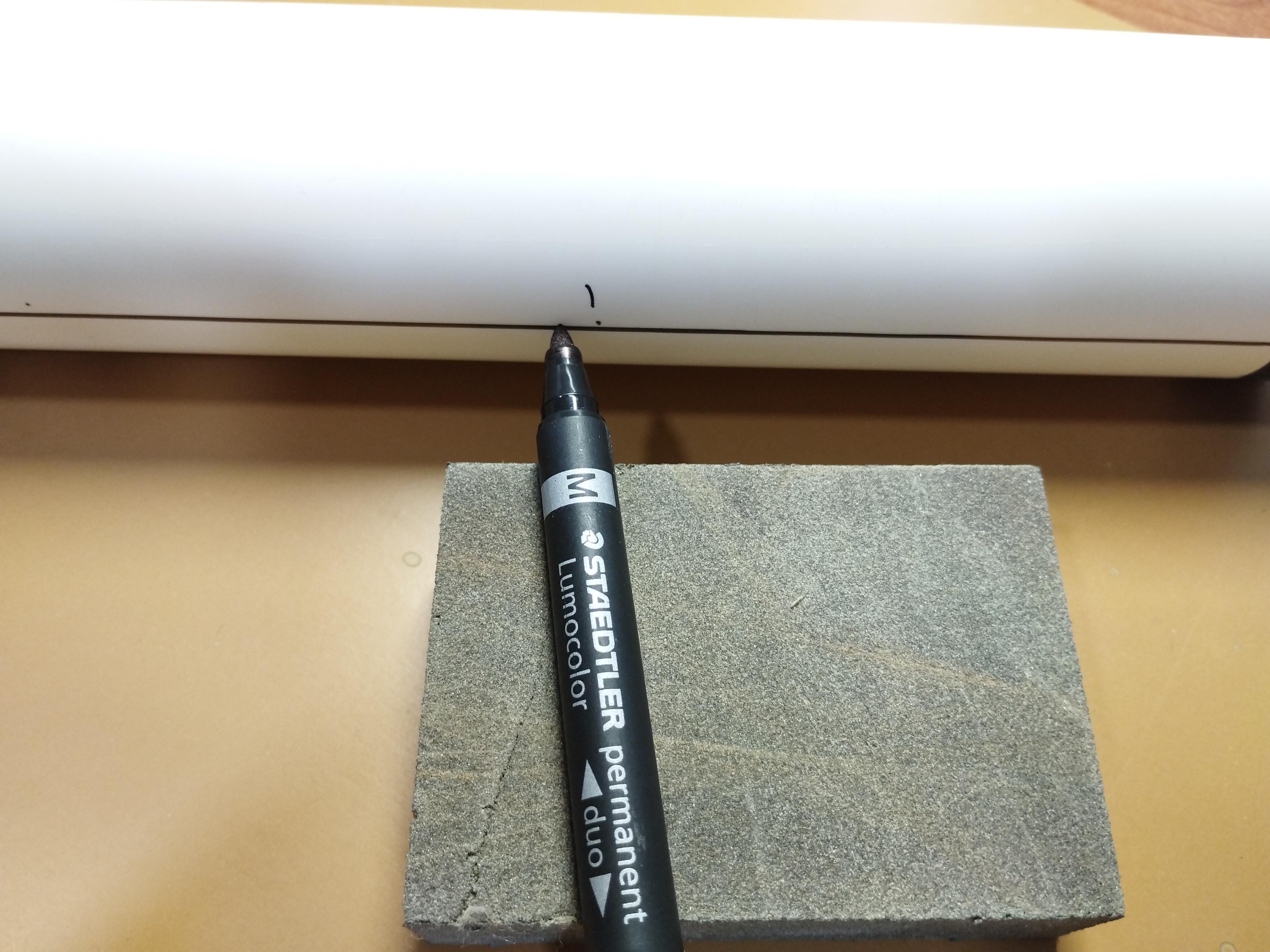

Sobre una superficie plana marcamos en el tubo una línea longitudinal y girando aproximadamente 120º marcamos otra línea paralela a la anterior.

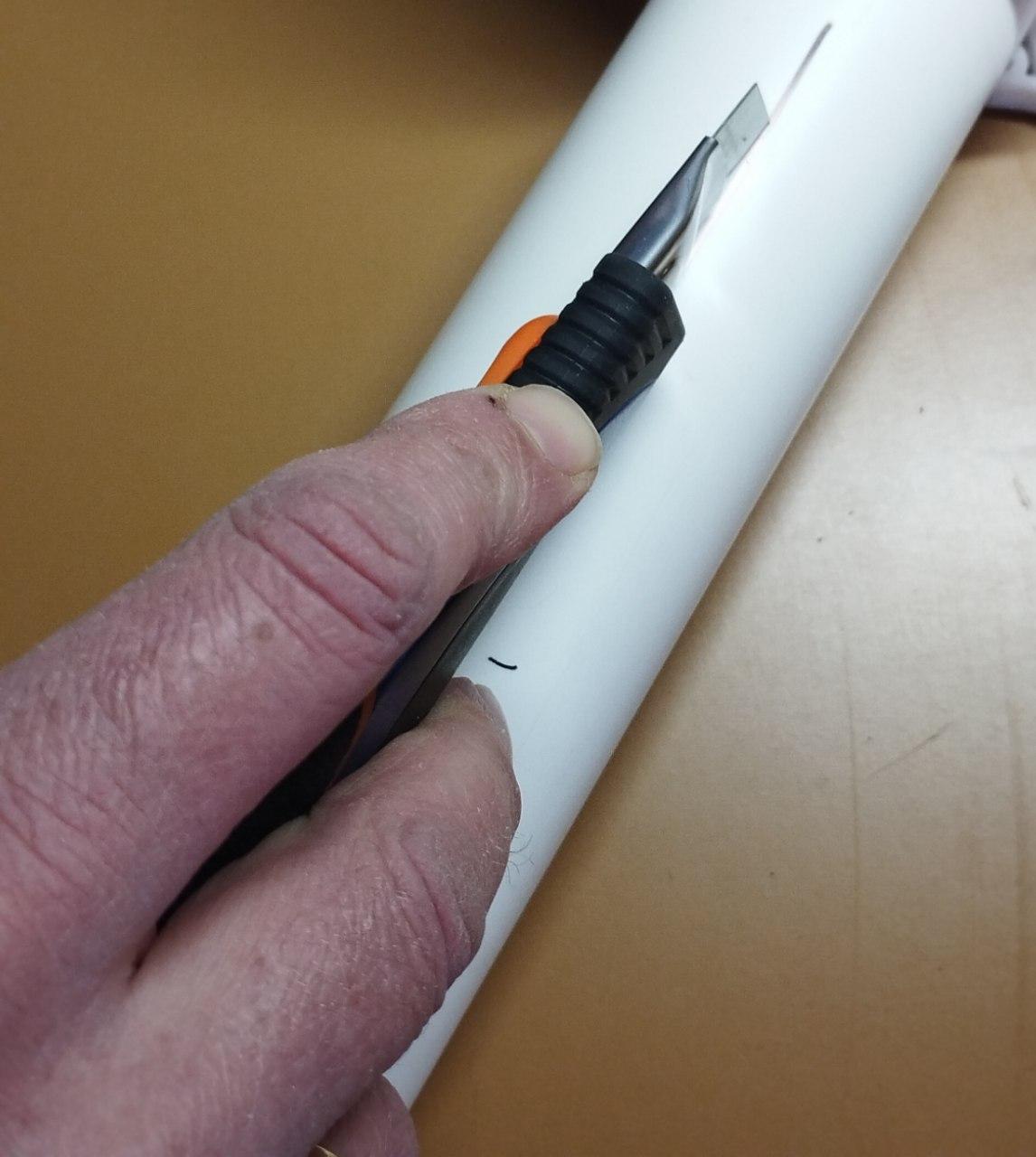

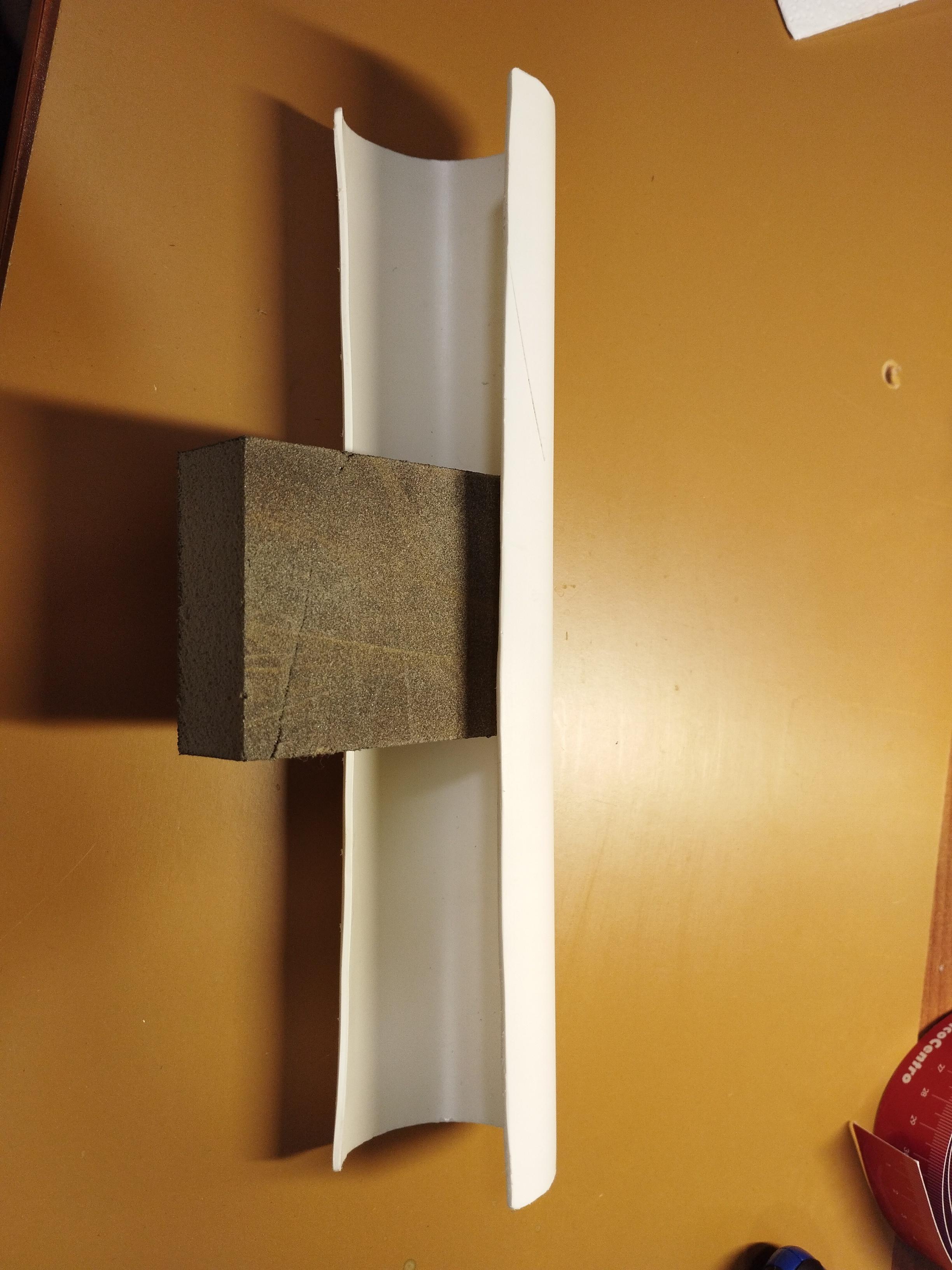

Con mucho cuidado cortamos el tubo con un cutter hasta conseguir uno igual a la foto. Con una lija frotamos los bordes para quitar las asperezas.
Montaje Del Conjunto

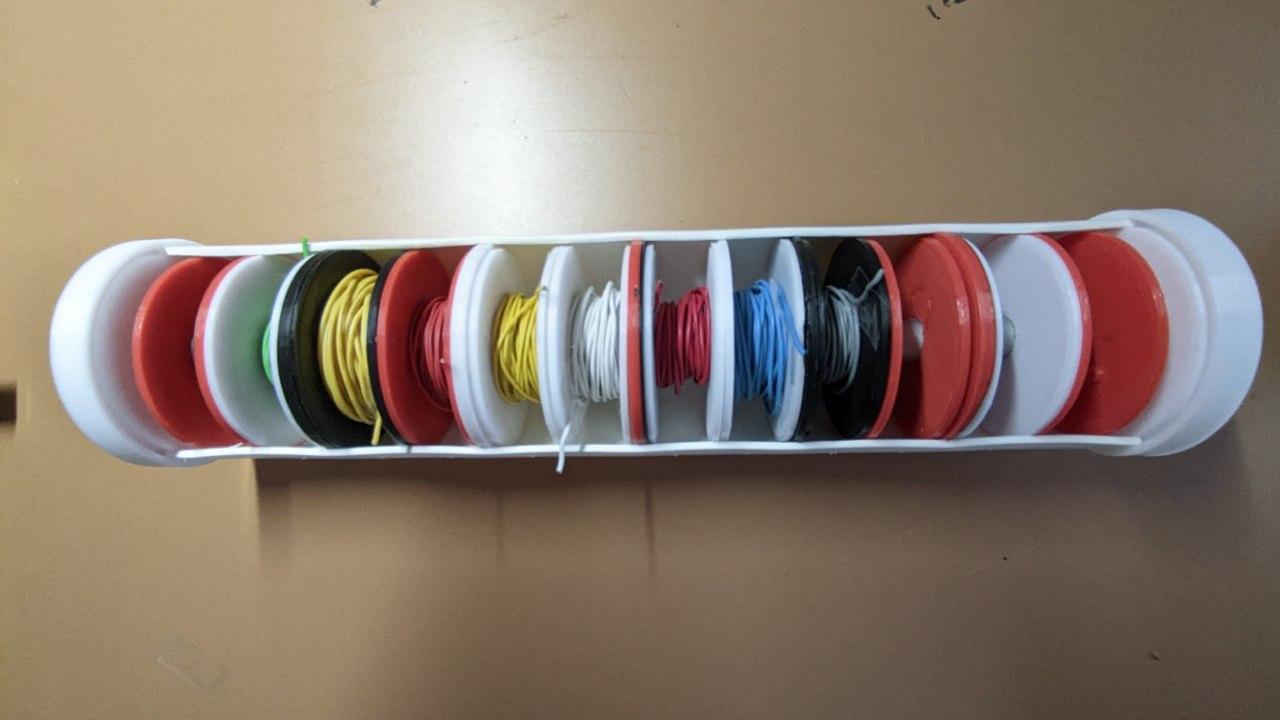

Cojemos todas las bobinas puestas en el eje y las introducimos en el tubo que acabamos de cortar. A continuación, ponemos las tapas en los extremos del tubo. El tubo tiene que entrar en la rendija de la tapa para que esta haga la función de separador.

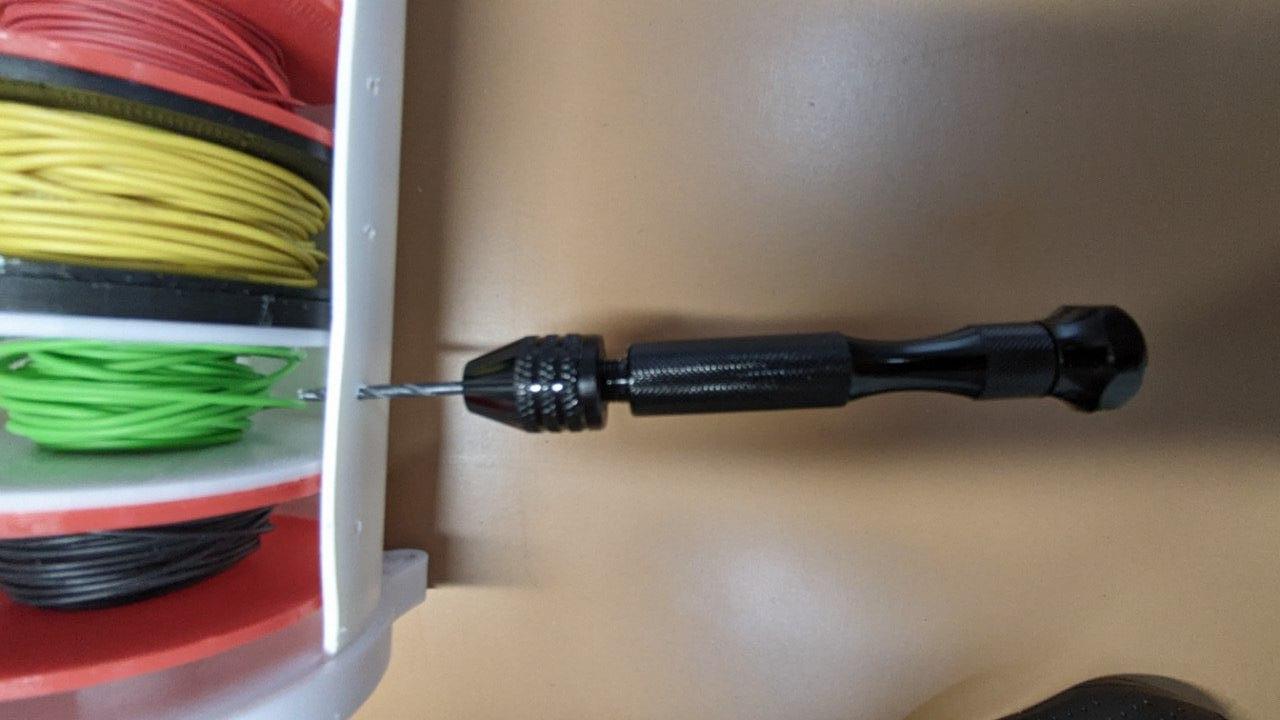

Con las bobinas en su sitio y las tapas puestas nos toca hacer los agujeros para pasar los cables y que estos queden sujetos, para ello con una broca del diametro del cable perforamos el tubo externo a la altura del centro de la bobina como muestra la foto, hacemos un agujero para cada bobina que hayamos puesto.

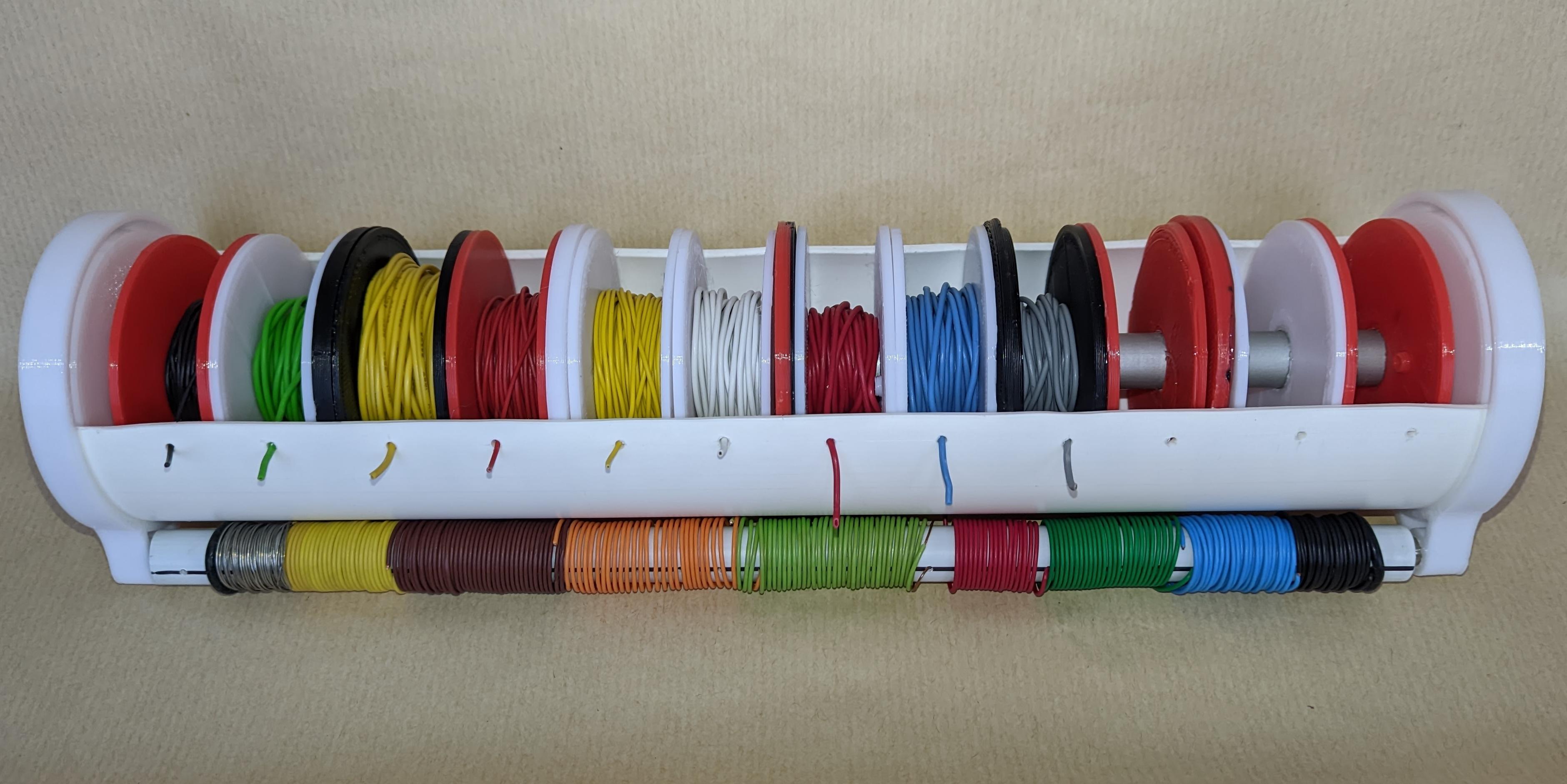

Hecho!!!!
Tenemos un dispensador de cables que podemos colocar en cualquier parte, tanto en horizontal como en vertical y sin que los cables cuelguen ni se enreden.
Bonus
Aprovechando los agujeros de la base de las tapas podemos poner otro eje sobre el que bobinar hilo rígido para jumpers de breadboard
