Dispensador De Alcohol Gel

¿Alguna vez hiciste un dispensador de alcohol gel ?, ¿creo que no?, pues hoy vamos a hacer uno.

En este instructable veremos cómo elaborar un dispensador de gel de alcohol, ya que todos necesitamos de uno hoy en día, utilizando el programa Fusion 360 lograremos hacer el proyecto.

Materiales

- Fusion 360

- Ordenador portátil

- Internet

- RDWorks V8

- Ratón

- Gel de alcohol (contenido del dispensador)

Descripción de los Programas a instalar para el desarrollo del dispensador de alcohol gel:

Fusion 360

Este programa está basado en la nube e integra herramientas CAD, CAM y CAE para unificar el diseño, la ingeniería y la fabricación en una sola plataforma. El programa nos ayudara a diseñar nuestro dispensador de alcohol gel.

RDWork V8

Este potente programa permite realizar operaciones de grabado con corte por láser. El programa permite dibujar, puntos, líneas, polilínea, elipse, cuadrado, curva de Bezier, texto y para modelos CAD como DXF, AI y PLT. El programa nos permitirá tener todo el acabado en físico de nuestro dispensador de alcohol gel.

Previamente a la elaboración de las caras A, B y C, debemos

tener instalado los programas Fusion 360 y RDWork V8. Luego de instalar los programas y abrirlos, iniciaremos con el programa Fusion 360. Crear una carpeta donde irán todas las caras.

Pasos:

Primer proceso: Con el mouse se debe hacer clic en "Create Sketch", luego se debe elegir una cara del plano, de preferencia seleccionar los ejes "Z" y "X".

Segundo proceso: seleccionamos “Line”, pasamos a trazar la primera línea en dirección horizontal hacia la derecha con una distancia de 120 milímetros, se tiene que iniciar el trazo desde el centro del plano, la segunda línea en vertical hacia arriba con 28 milímetros, la tercera línea en horizontal hacia el lado izquierdo de 3 milímetros, la cuarta línea vertical hacia arriba de 28 milímetros, la quinta línea en horizontal hacia la derecha de 3 milímetros; y se prosigue en ese proceso hasta se realiza la quinta línea vertical hacia arriba, debe alcanzar un largo de 140 milímetros. Seguidamente, se realiza una línea horizontal hacia la izquierda de 120 milímetros, y se ubica una línea en medio de esta, se precisa que está ubicada en la mitad, cuando sale un triángulo.

Recomendaciones: Se aconseja anotar el tamaño de cada línea al momento de realizar una, para prevenir trazos con tamaños inexactos.

Asimismo, en caso de querer desaparecer las distancias de las líneas, debe oprimir “Show Dimensions”.

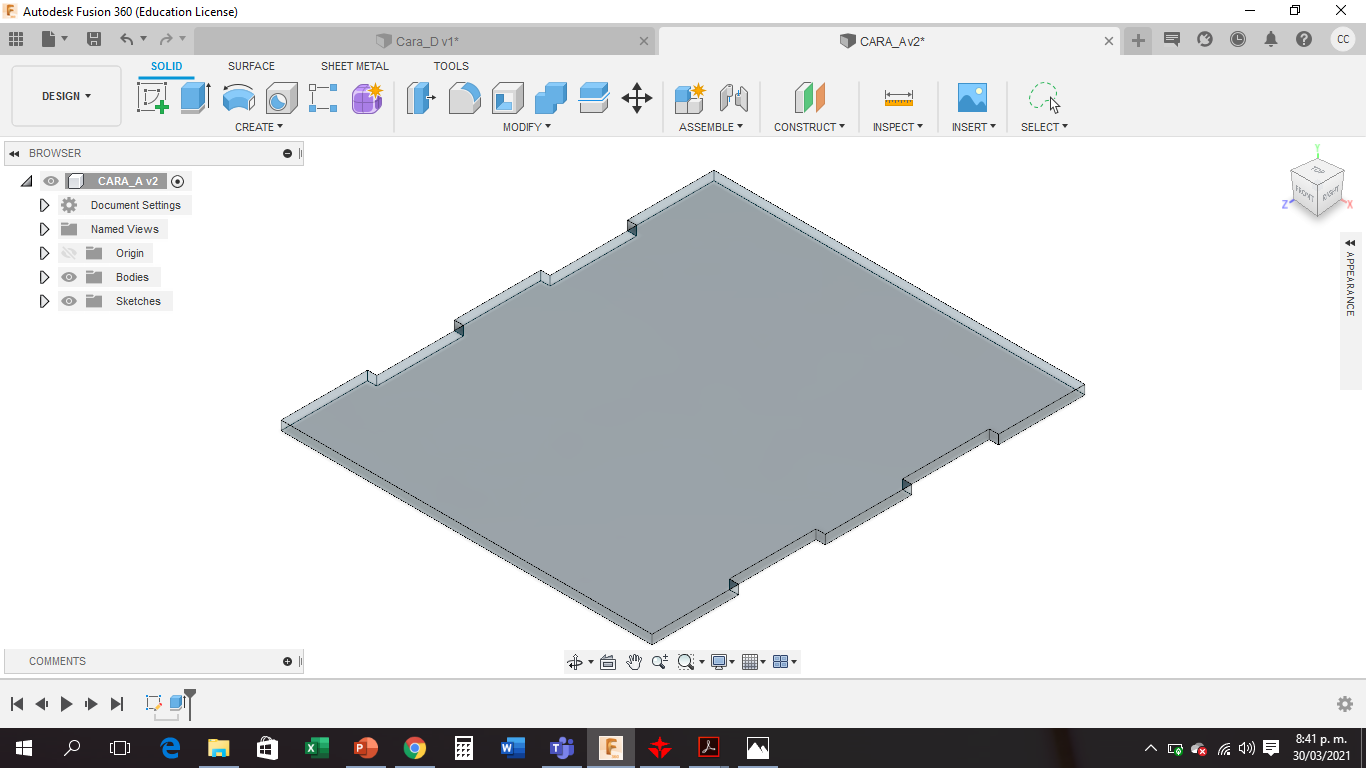

Tercer proceso: Para eludir ejecutar de nuevo la sucesión de líneas en el otro lado de la cara, se presionará el botón de “Mirror”, se debe presionar en “seleccionar objetos” y empezar a elegir todas las líneas del lado derecho; luego presionar en “Mirror line” y elegir la línea del medio, que es la línea referencia. Después, presionar en "Finish Sketch", luego se elige la opción "Extrude" y se le da a la figura un grosor de 3 milímetros.

Cuarto proceso: Se da clic derecho a “Extrude 1” y se elige “Edit Sketch”, luego, se crea una línea vertical en el punto medio del lado inferior de la cara con un tamaño de 15 milímetros y otra línea horizontal hacia la izquierda de 12 milímetros; posteriormente, continuando la línea anterior, se crea un rectángulo de 3 milímetros por 24 milímetros, para no repetir el mismo proceso de crear otro rectángulo y línea, elegiremos “Mirror” y escogeremos las líneas que conforman al rectángulo y la línea de referencia será de 15 milímetros, que se encuentra en el lado inferior de la cara. Se borrarán las líneas de 15 milímetros, 12 milímetros y la línea vertical del medio que está en el lado superior; por consiguiente, pulsamos en "Finish Sketch", luego se da clic derecho en "Extrude 1",

Sugerencias: Al momento de crear el rectángulo, para ubicar las medidas de los lados, se presiona en la tecla “Tab”. Además en caso de querer agregar un color a la cara, se selecciona en “Apariencia” y se elige el color de su preferencia.

Quinto proceso: Para personalizar tu propio dispensador de alcohol gel debes descargar una imagen de tu agrado y seleccionar la cara A (que quede sombreada). Dar clic derecho y presionar “Create Sketch” automáticamente se puede apreciar un nuevo plano; pero este plano va a estar superpuesto sobre el objeto que hemos creado. Traemos la imagen, ¿Cómo ?, como insertas en otros programas, presiona “Insert” y luego oprime en “canvas” y buscas la imagen que descargaste. Presionas “insertar desde mi computadora”, buscas tu imagen y le das “open”. Y el “lienzo” te pregunta en que cara desea poner la imagen y le das clic a la superficie. Las flechas indican en que posición es mas de tu agrado, el cuadradito permite mover a cualquier lado y las flechas indican si se desea más ancho o más delgada la imagen, y ahora solo queda calcar la imagen, negro (es la línea final que se trabaja) y verde (punto tangente que te va a permitir jugar con ese punto de la línea que has jugado), dando forma a lo que estoy trabajando; para poder completar el objeto debo culminar en el primer punto formando una figura cerrada. Después pulsar escapar. Le das “Finish Sketch” y guardar. Al segundo "Sketch", haga clic en el botón derecho y aparecerá la opción de "Guardar como DXF" y se importará el programa RDWorks V8. Lo superpone, le asignas un color y también se asigna los parámetros. negro (es la línea final que se trabaja) y verde (punto tangente que te va a permitir jugar con ese punto de la línea que has jugado), dando forma a lo que estoy trabajando; para poder completar el objeto debo culminar en el primer punto formando una figura cerrada. Después pulsar escapar. Le das “Finish Sketch” y guardar. Al segundo "Sketch", haga clic en el botón derecho y aparecerá la opción de "Guardar como DXF" y se importará el programa RDWorks V8. Lo superpone, le asignas un color y también se asigna los parámetros. Al segundo "Sketch", haga clic en el botón derecho y aparecerá la opción de "Guardar como DXF" y se importará el programa RDWorks V8. Lo superpone, le asignas un color y también se asigna los parámetros. Al segundo "Sketch", haga clic en el botón derecho y aparecerá la opción de "Guardar como DXF" y se importará el programa RDWorks V8. Lo superpone, le asignas un color y también se asigna los parámetros.

Para el uso de RDWorks V8, se tenía que tener descargado previamente y abierto el programa, al entrar al programa ir a la parte de archivo y presionar "importar", buscas el archivo guardado, se debe apreciar el documento previamente, sino se ve previamente es por que el archivo dañado o falta cerrar alguna línea. Se da abrir, ahora se configura los parámetros. Presionamos doble clic en corte (en la parte derecha), modo: corte, grabado: escáner, punteado: perforación. Seleccionamos corte y con la velocidad de 50 milímetros por segundo (recomendable). La potencia de solo un cañón, mínimo de 40% y máximo de 60%, le damos ok. Listo, sombreamos el objeto que vamos a grabar y se queda rojo, en la parte derecha si tenemos conectada la máquina le damos comienzo. Pero si no tenemos la máquina y queremos presenciar el corte, presionemos vista previa (figura de una computadora), ahí veremos la simulación, el cursor es reemplazado por el cañón láser, primero corta lo interior y después lo exterior, toma un tiempo de 13 segundos y una distancia de 125 milímetros.

Primer proceso: En primer lugar, con el mouse periférico

pulsamos en “Create Sketch”, luego se debe elegir una cara del plano, se seleccionará los ejes "Y" y "Z".

Segundo proceso: Se debe seleccionar "Line", inmediatamente se debe trazar la primera línea en dirección horizontal hacia la derecha con una distancia de 60 milímetros (se tiene que iniciar el trazo desde el centro del plano), la segunda línea en vertical hacia arriba de 28 milímetros, la tercera línea en horizontal hacia la derecha de 3 milímetros, la cuarta línea en vertical hacia arriba de 28 milímetros, la quinta línea en horizontal hacia la izquierda de 3 milímetros; y se continúa en ese proceso hasta se realiza la quinta línea vertical hacia arriba (debe alcanzar un largo de 140 milímetros). Posteriormente, se realiza una línea horizontal hacia la izquierda de 60 milímetros, y se ubica una línea en medio de esta (se determina que está ubicada en la mitad cuando sale un triángulo).

Consejos: Como se puede observar el procedimiento es parecido a lo que acabamos de hacer en el paso 2 de la cara A, solo se modifican algunas medidas y la dirección de ciertas líneas.

Tercer proceso: se efectuará un reflejo, para ello, se presionará el botón de "Mirror", en la pestaña que se abre, se debe marcar en "seleccionar objetos" y empezar a elegir todas las líneas del lado derecho; luego presionar en “Mirror line” y elegir la línea del medio que se encuentra en el lado superior de la cara. Después, pulsaremos en "Finish Sketch", a continuación se elige la opción "Extrude" y se le da a la figura un grosor de 3 milímetros.

Cuarto proceso: pulsar con clic derecho a “Extruir 1” y seleccionar “Editar croquis”. Luego, se crea la primera línea vertical hacia arriba en el punto medio del lado inferior de la cara con un tamaño de 15 milímetros, la segunda línea horizontal hacia la izquierda de 10 milímetros, la tercera línea vertical de 3 milímetros y la última línea horizontal hacia la derecha de 10 milímetros. Después, seleccionaremos “Mirror”, escogeremos las dos líneas horizontales de 10 milímetros y la línea vertical de 3 milímetros; como referencia se elegirá la línea de 15 milímetros. Inmediatamente, en la mitad de la cuarta línea vertical del lado izquierdo, se debe trazar una línea horizontal hacia la derecha de 33 milímetros e incluir un círculo con un radio de 3 milímetros, la opción para crear el círculo se encuentra en "Create" y solo se debe seleccionar "Circle"; continuando con lo anterior, se crea otra línea horizontal de 15,75 milímetros y otro círculo con un radio de 3 milímetros. Se borrarán las líneas de 15 milímetros, 33 milímetros, 15.75 milímetros y la línea vertical del medio que está en el lado superior. Posteriormente, se da en "Finish Sketch", luego se da click derecho en "Extrude 1", seleccionando en "Edit feature" se elige a los círculos y el rectángulo que hemos formado, poniendo un grosor de 3 milímetros, y otra vez pulsamos es "Finish Sketch". Consejos: En caso de querer agregar un color a la cara, se selecciona en “Apariencia” y se elige el color de su preferencia. 33 milímetros, 15.75 milímetros y la línea vertical del medio que está en el lado superior. Posteriormente, se da en "Finish Sketch", luego se da click derecho en "Extrude 1", seleccionando en "Edit feature" se elige a los círculos y el rectángulo que hemos formado, poniendo un grosor de 3 milímetros, y otra vez pulsamos es "Finish Sketch". Consejos: En caso de querer agregar un color a la cara, se selecciona en “Apariencia” y se elige el color de su preferencia. 33 milímetros, 15.75 milímetros y la línea vertical del medio que está en el lado superior. Posteriormente, se da en "Finish Sketch", luego se da click derecho en "Extrude 1", seleccionando en "Edit feature" se elige a los círculos y el rectángulo que hemos formado, poniendo un grosor de 3 milímetros, y otra vez pulsamos es "Finish Sketch". Consejos: En caso de querer agregar un color a la cara, se selecciona en “Apariencia” y se elige el color de su preferencia.

Para el uso de RDWorks V8, se tenía que tener descargado previamente, instalado y en uso el programa, al entrar al programa ir a la parte de archivo y presionar "importar", buscas el archivo guardado, se debe apreciar el documento previamente, sino se ve previamente es porque el archivo está dañado o falta cerrar alguna línea. Se da abrir, ahora se configura los parámetros. Presionamos doble clic en corte (en la parte derecha), modo: corte, grabado: escáner, punteado: perforación. Seleccionamos corte y con la velocidad de 50 milímetros por segundo (recomendable). La potencia de solo un cañón, mínimo de 40% y máximo de 60%, le damos ok. Listo, sombreamos el objeto que vamos a grabar y se queda rojo, en la parte derecha si tenemos conectada la máquina le damos comienzo. Pero si no tenemos la máquina y queremos presenciar el corte,presionemos vista previa (figura de una computadora), ahí

veremos la simulación, el cursor es reemplazado por el cañón láser, primero corta lo interior y después lo exterior, toma un tiempo de 13 segundos y una distancia de 125 milímetros.

Primer proceso: con el mouse periférico se debe presionar en "Create Sketch", luego se tiene que elegir una cara del plano, se recomienda que seleccionar los ejes "X" y "Y".

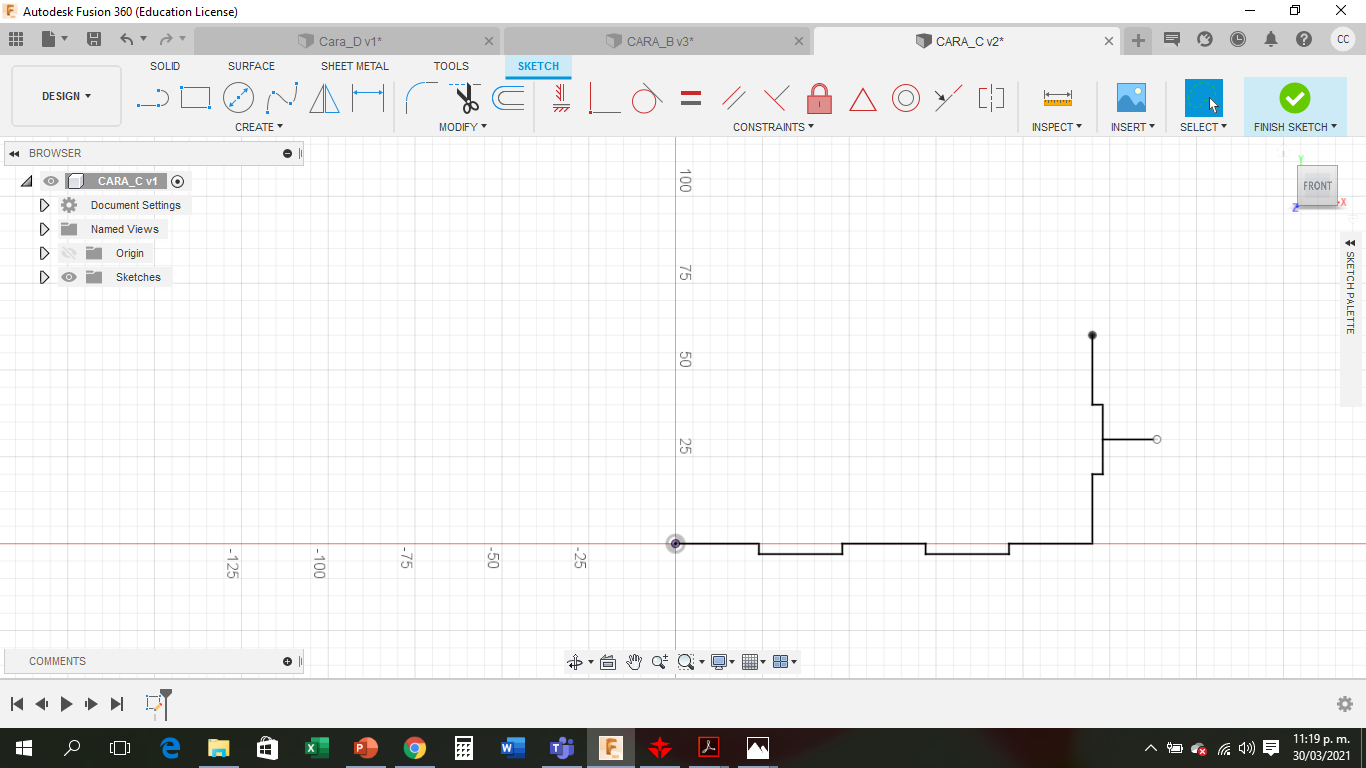

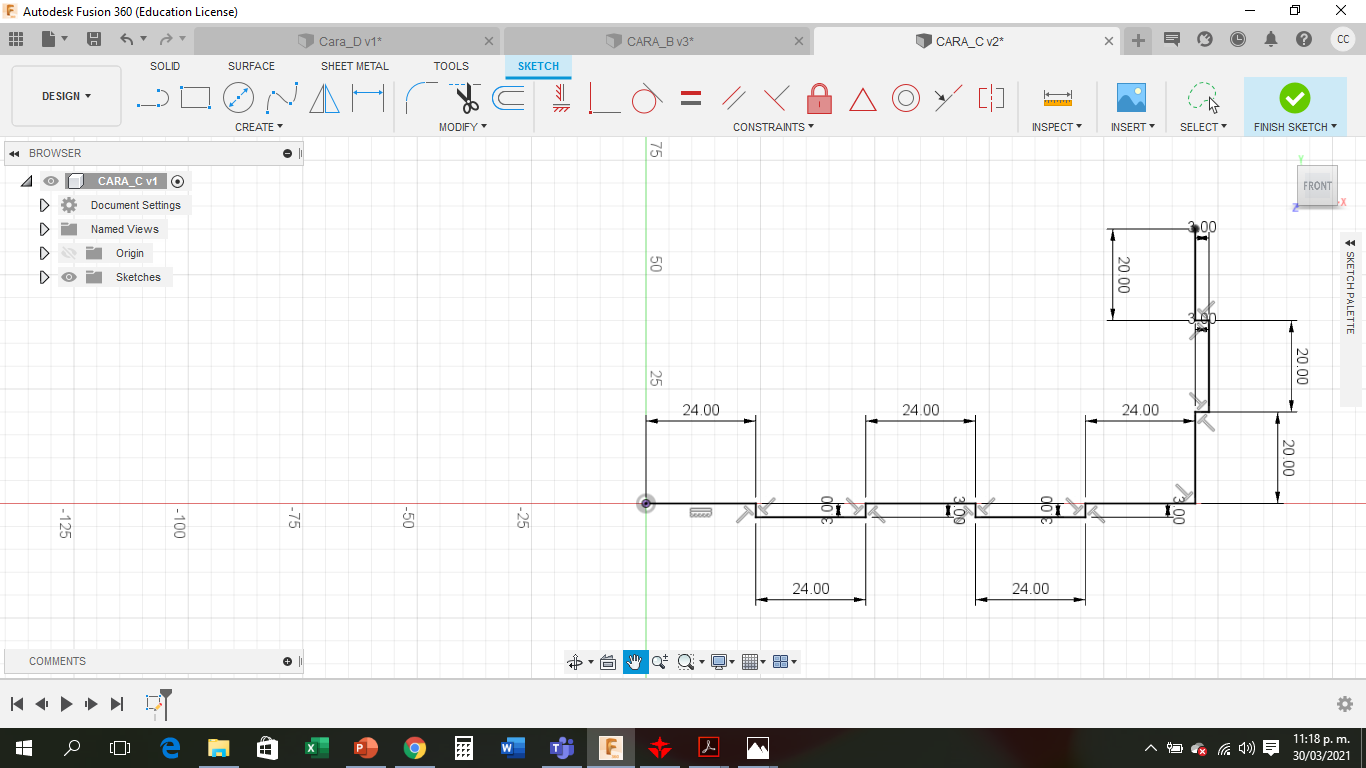

Segundo proceso: se debe hacer clic en “Line”, luego trazar la primera línea en dirección horizontal hacia la derecha con una distancia de 20 mm (se tiene que iniciar el trazo desde el centro del plano), la segunda línea en vertical hacia abajo de 3 mm, la tercera línea en horizontal hacia la derecha de 20 mm, la cuarta línea en vertical hacia arriba de 3 mm; la quinta línea en horizontal hacia la derecha de 20 mm, la sexta línea en vertical hacia arriba de 24 mm, la séptima línea en horizontal hacia la derecha de 3 mm, la octava línea en vertical hacia arriba de 24 mm, la novena línea en horizontal la izquierda de 3 mm y se continúa en ese proceso hasta se realiza la quinta línea vertical hacia arriba (debe alcanzar un largo de 120 mm). Posteriormente,

Tercer proceso: se realizará un reflejo, por lo cual, se presionará el botón de "Mirror", en la pestaña que se abre, se debe marcar en "seleccionar objetos" y empezar a elegir todas las líneas del lado inferior; luego presionar en “Mirror line” y elegir la línea del medio que se encuentra en el lado derecho de la cara, que sería la línea de referencia para el reflejo. Inmediatamente en el nuevo lado que se ha formado, debemos trazar una línea en la mitad, y volver a realizar el proceso de “Mirror”, en este caso seleccionando todas las líneas del lado derecho y tomar como línea de reflejo, la última línea que hicimos, se borrarán las líneas que se usaron como reflejo. Después, presionar en "Finish Sketch", a continuación se elige la opción "Extrude" y se le da a la figura una profundidad de 3 milímetros. No se olvide guardar el trabajo.

Para el uso de RDWorks V8, se tenía que tener descargado previamente, instalado y en uso el programa, al entrar al programa ir a la parte de archivo y presionar "importar", buscas el archivo guardado, se debe apreciar el documento previamente, sino se ve previamente es porque el archivo está dañado o falta cerrar alguna línea. Se da abrir, ahora se configura los parámetros. Presionamos doble clic en corte (en la parte derecha), modo: corte, grabado: escáner, punteado: perforación. Seleccionamos corte y con la velocidad de 50 milímetros por segundo (recomendable). La potencia de solo un cañón, mínimo de 40% y máximo de 60%, le damos ok. Listo, sombreamos el objeto que vamos a grabar y se queda rojo, en la parte derecha si tenemos conectada la máquina le damos comienzo. Pero si no tenemos la máquina y queremos presenciar el corte, presionemos

vista previa (figura de una computadora), ahí veremos la simulación, el cursor es reemplazado por el cañón laser, primero corta lo interior y después lo exterior, toma un tiempo de 13 segundos y una distancia de 125 milímetros.

Primer proceso: con el mouse periférico se debe presionar en "Create Sketch", luego se tiene que elegir una cara del plano, se recomienda que seleccionar los ejes "X" y "Y".

Segundo proceso: se debe hacer clic en “Line”, luego trazar la primera línea en dirección vertical hacia arriba con una distancia de 28 mm, la segunda línea en horizontal de 60 mm, la tercera línea en vertical hacia arriba de 30 mm, la cuarta línea en horizontal hacia la izquierda de 40 mm; la quinta línea en vertical hacia abajo de 88 mm, la sexta línea en horizontal hacia la derecha de 40 mm, la séptima línea en vertical hacia arriba de 30 mm, la octava línea en horizontal hacia derecha de 60 mm.

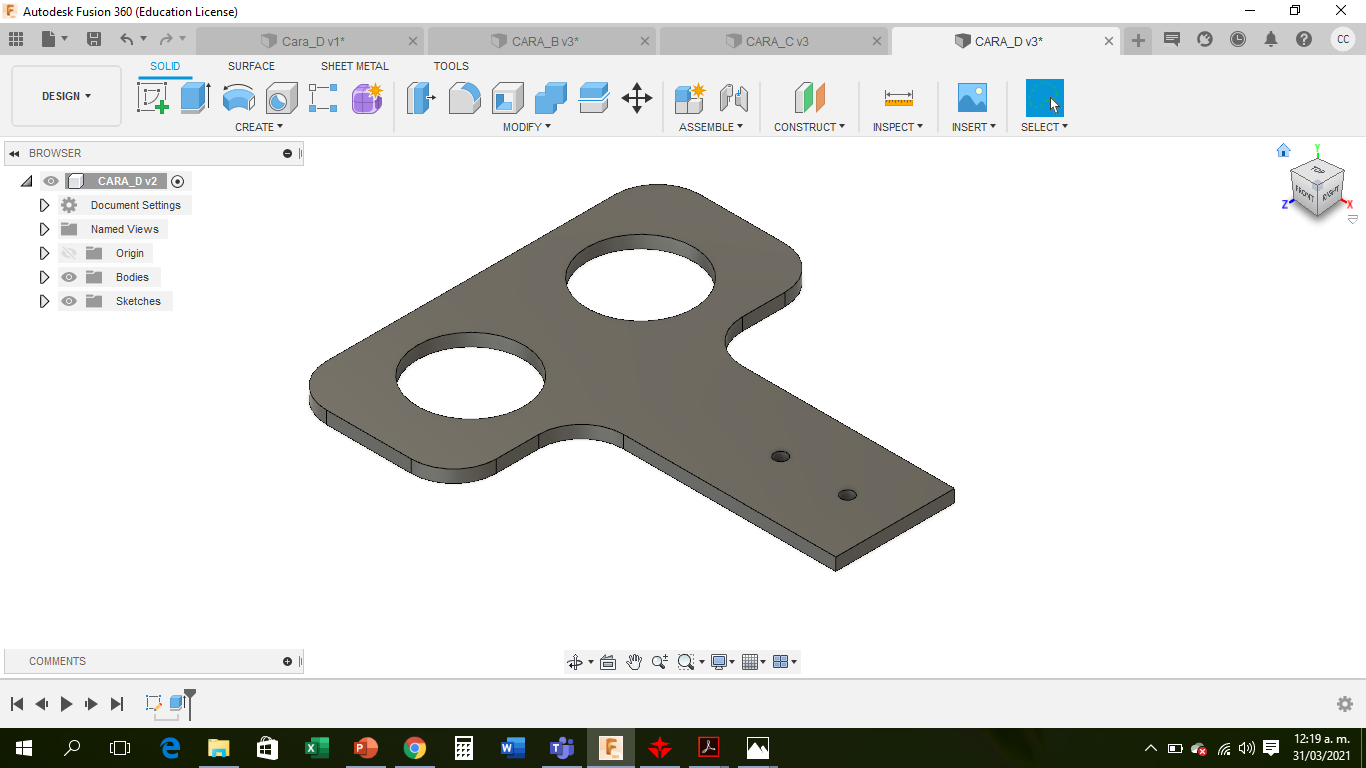

Tercer proceso: Hacer una línea vertical de 40 mm en la línea de 88 mm, después una línea de 20 mm en la mitad de la línea de 40 mm. Después, hacer una circunferencia de 25mm y con el botón "mirror" hacemos el otro circulo. Hacer una línea de 33mm y otra de 15,75mm, eliminamos la de 33 mm y trabajamos con la linea de 15,75mm, hacemos una circunferencia de 3mm y eliminamos la línea de 15,75mm. Presionar en "Finish Sketch", a continuación se elige la opción "Extrude" y se le da a la figura una profundidad de 3 milímetros. No se olvide guardar el trabajo.

Para el uso de RDWorks V8, se tenía que tener descargado previamente, instalado y en uso el programa, al entrar al programa ir a la parte de archivo y presionar "importar", buscas el archivo guardado, se debe apreciar el documento previamente, sino se ve previamente es porque el archivo está dañado o falta cerrar alguna línea. Se da abrir, ahora se configura los parámetros. Presionamos doble clic en corte (en la parte derecha), modo: corte, grabado: escáner, punteado: perforación. Seleccionamos corte y con la velocidad de 50 milímetros por segundo (recomendable). La potencia de solo un cañón, mínimo de 40% y máximo de 60%, le damos ok. Listo, sombreamos el objeto que vamos a grabar y se queda rojo, en la parte derecha si tenemos conectada la máquina le damos comienzo. Pero si no tenemos la máquina y queremos presenciar el corte, presionemos

vista previa (figura de una computadora), ahí veremos la simulación, el cursor es reemplazado por el cañón laser, first corta lo interior y después lo exterior, toma un tiempo de 13 segundos y una distancia de 125 milímetros.

En otro sketch, le damos clic derecho a la cara A y la insertamos en donde vamos a ensamblar todo.

Le damos clic derecho a la cara B e insertamos en el sketch del ensamble y vamos "asemble" y encontramos el botón "join" y con eso vamos ensamblando cara por cara hasta el resultado final.
