Dispensador De Alcohol Gel
Este es un pequeño y simple proyecto el cual nos podría servir mucho para estas épocas de pandemia, algo que tranquilamente podríamos probar hacer y sentirse satisfechos del resultado.
MATERIALES
-Computador
-Internet
-Mouse
-Pantalla
-Windows, ios o Linux
Cara A_1
Como se puede observar en la imagen, y basándonos en el título de este paso, realizaremos la primera cara, la cara A, cuando tengamos una ventana nueva para empezar a hacer el trabajo, tienen que iniciar dándole al botón que dice: "Create Sketch" una vez darle a ello, puede usar tranquilamente la herramienta "Line" para hacer toda la figura.
Cara A_2
Ahora una vez que tengas un lado de la Cara A, lo que puedes hacer es tomar de la base que mide 120mm, y con la herramienta "Line" buscar el medio de esa línea, le aparecerá como un triángulo, esa es la señal de que estas en el medio de la figura, a partir de ahí levantas una mediana línea hacia arriba desde el medio (30mm aprox.) y usar la herramienta "Mirror" la cual le ayudará a duplicar lo que necesiten duplicar, cuando la usen habrán dos opciones, la primera es para seleccionar que elementos quieres "reflejar" y la segunda es para tener un punto de referencia a que tipo de distancia duplicar aquellos elementos, una vez realizado darle a "OK"

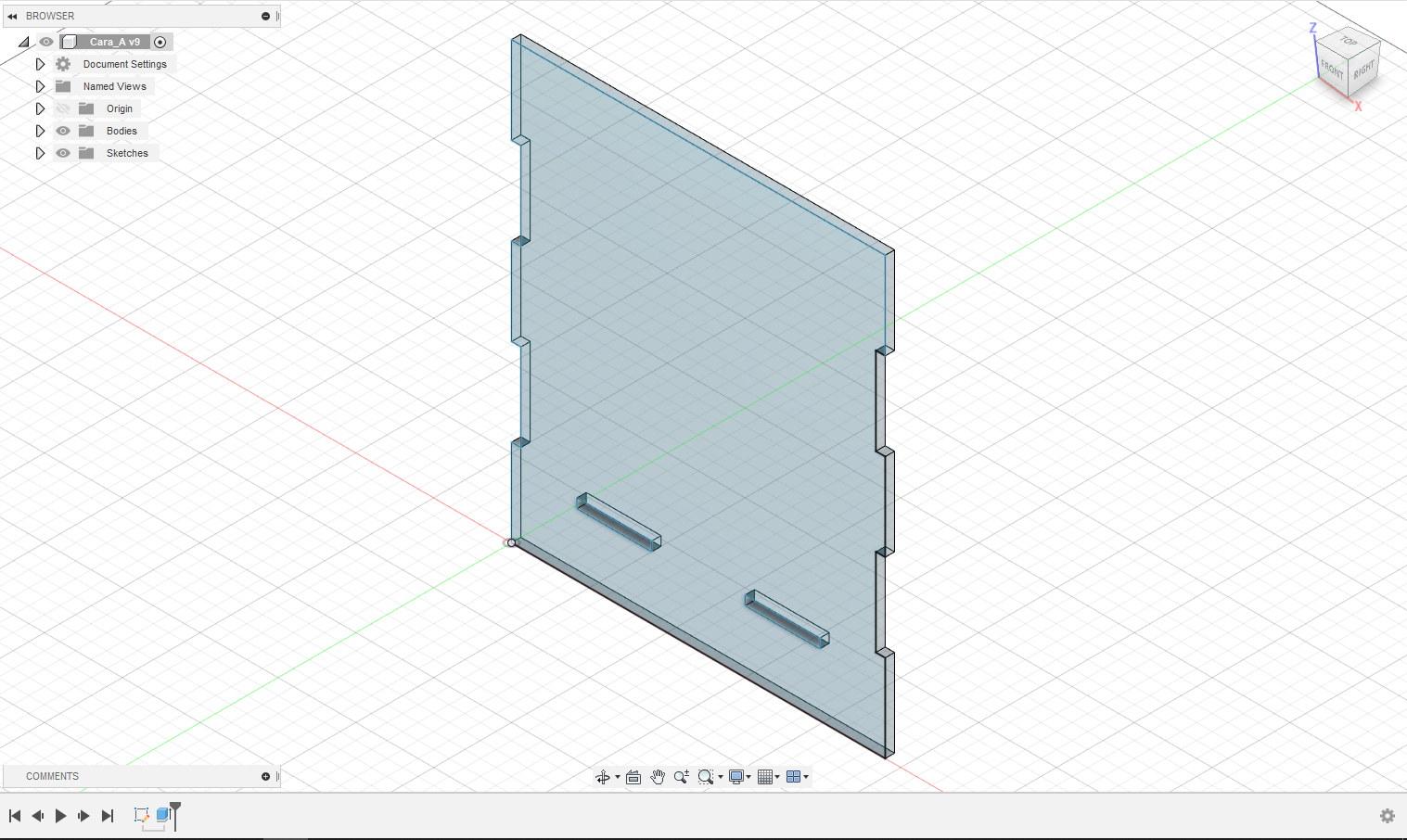

Cara A_3
Ahora le tendrás que dar a "Finish Sketch" y le daremos gruesor con la herramienta "Extrude" le daremos un ancho de 3mm y con eso estará listo. Si les parece necesario, le cambiaremos la apariencia, vamos a la parte superior donde dice "Modify" y buscamos la opción que diga "Appearance" y para que se vea translucido buscamos una apariencia de vidrio la que sea de tu gusto, arrastras ese modelo sobre la pieza y listo.
Cara B_1
Ahora es momento de realizar la cara B, guardamos el archivo anterior y abrimos una nueva ventana, ahora con la misma herramienta "Line" podemos hacer toda la figura, línea por línea en el caso que no le haya gustado mucho usar la herramienta "Mirror".

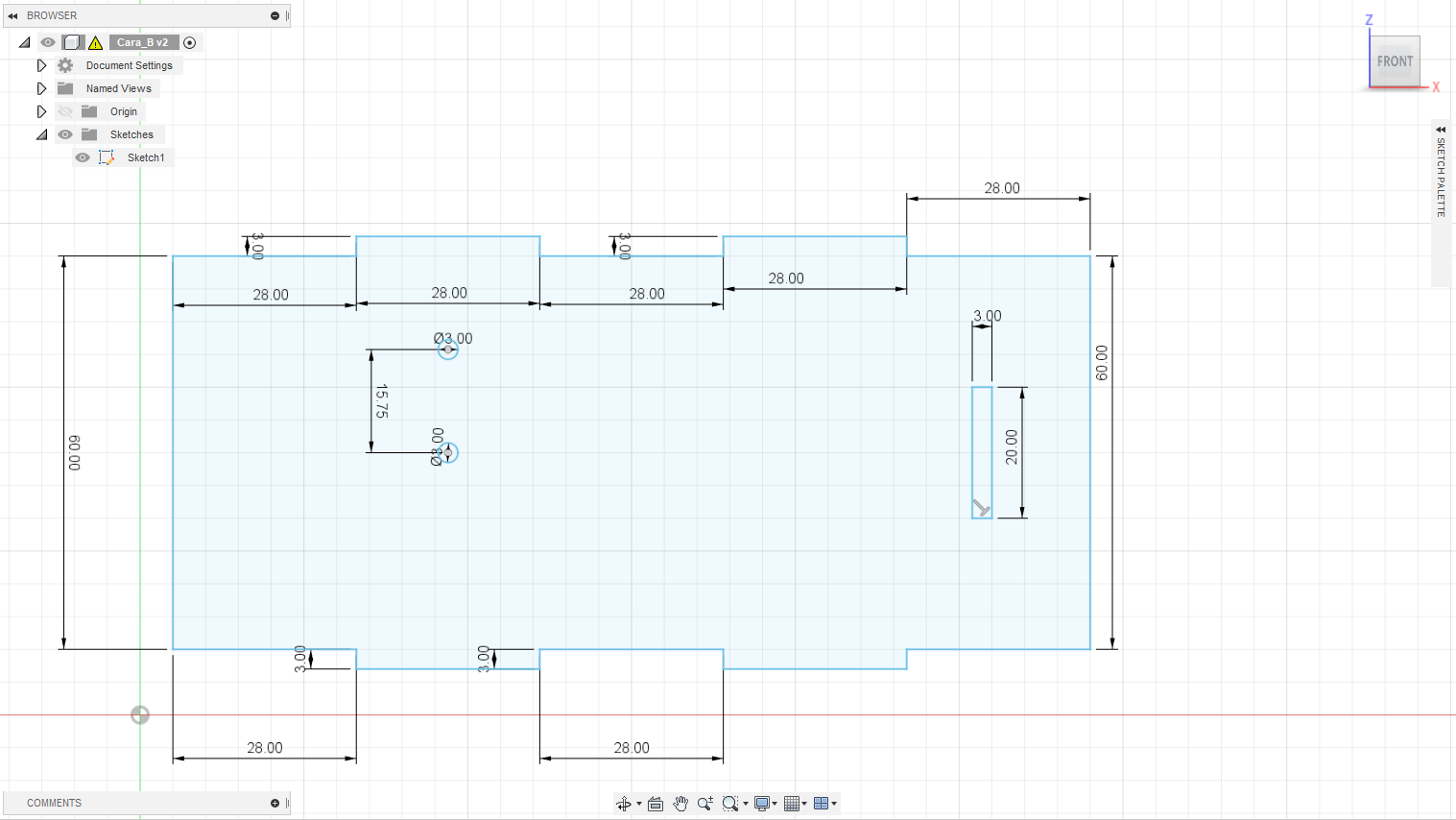

Cara B_2
Ahora que tenemos la parte exterior, podemos hacer los detalles de la parte interior de la figura, lo primero es las dos esferas, la segunda línea de 28mm de la parte inferior, busca la mitad y de ahí, saca una línea de 33mm como guía, y exactamente dónde termina esa línea con la herramienta "Center Diameter Circle" y hacemos un círculo de 3mm luego de ese círculo jalamos otra línea de 15.75mm y hacemos otro circulo de 3mm, borramos las líneas de guía y listo.
Cara B_3
Ahora en la parte derecha de toda nuestra cara, en la línea de 60mm, buscamos el medio y tiramos de ahí una línea de 15mm hacia el centro, de ese punto, hacemos una línea de 20mm (10mm para cada lado para que sea más sencillo) ahora, lo completamos como esta mostrado en la imagen.

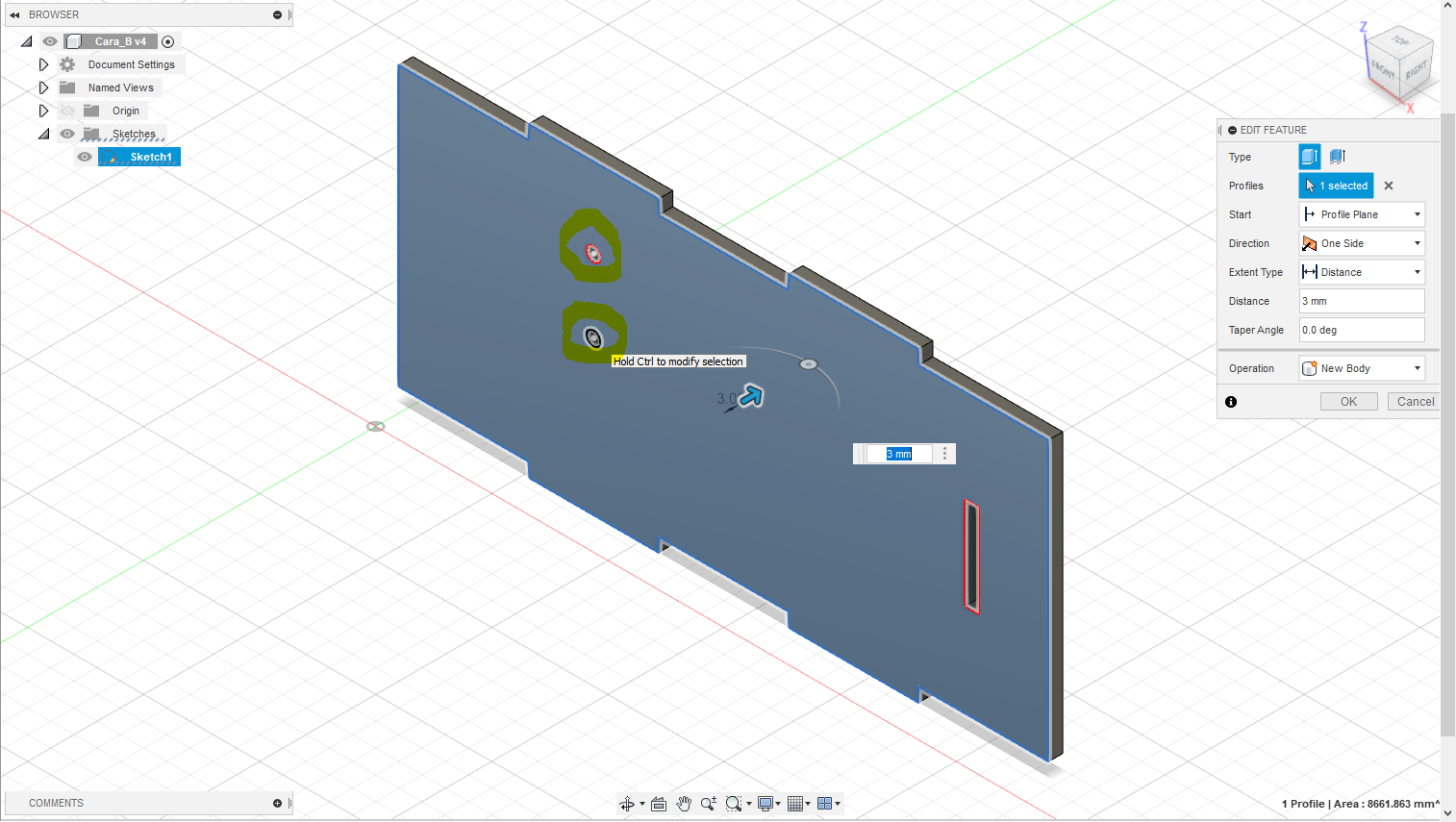

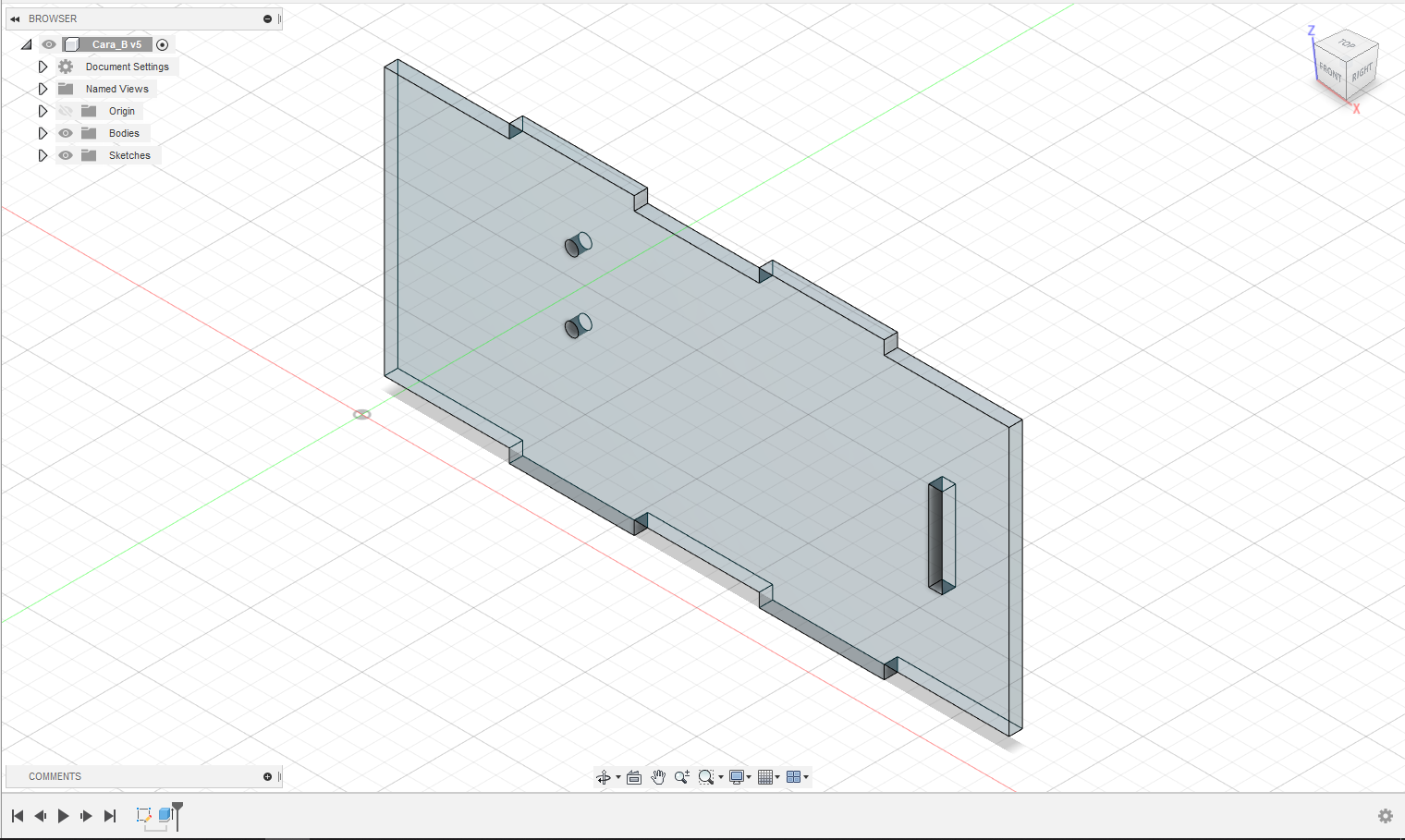

Cara B_4
Ahora que ya hemos terminado de hacer la cara B, lo único que nos falta hacer es extrudir nuestra cara, le damos a "Finish Sketch" Y en la barra superior buscamos la herramienta que diga "Extrude" y le das un ancho de 3mm, le das ok y listo, ahora, es posible que no te aparezca los dos circulitos, no hay problema, en la barra inferior te va a aparecer un simbolito de "extrude" y busca la opción que diga "Edit Feature" y cliquea los circulitos para deseleccionarlo y listo, le das ok y ahora a guardar la cara.
Cara B_5
Si les parece necesario, le cambiaremos la apariencia, vamos a la parte superior donde dice "Modify" y buscamos la opción que diga "Appearance" y para que se vea translucido buscamos una apariencia de vidrio la que sea de tu gusto, arrastras ese modelo sobre la pieza y listo.

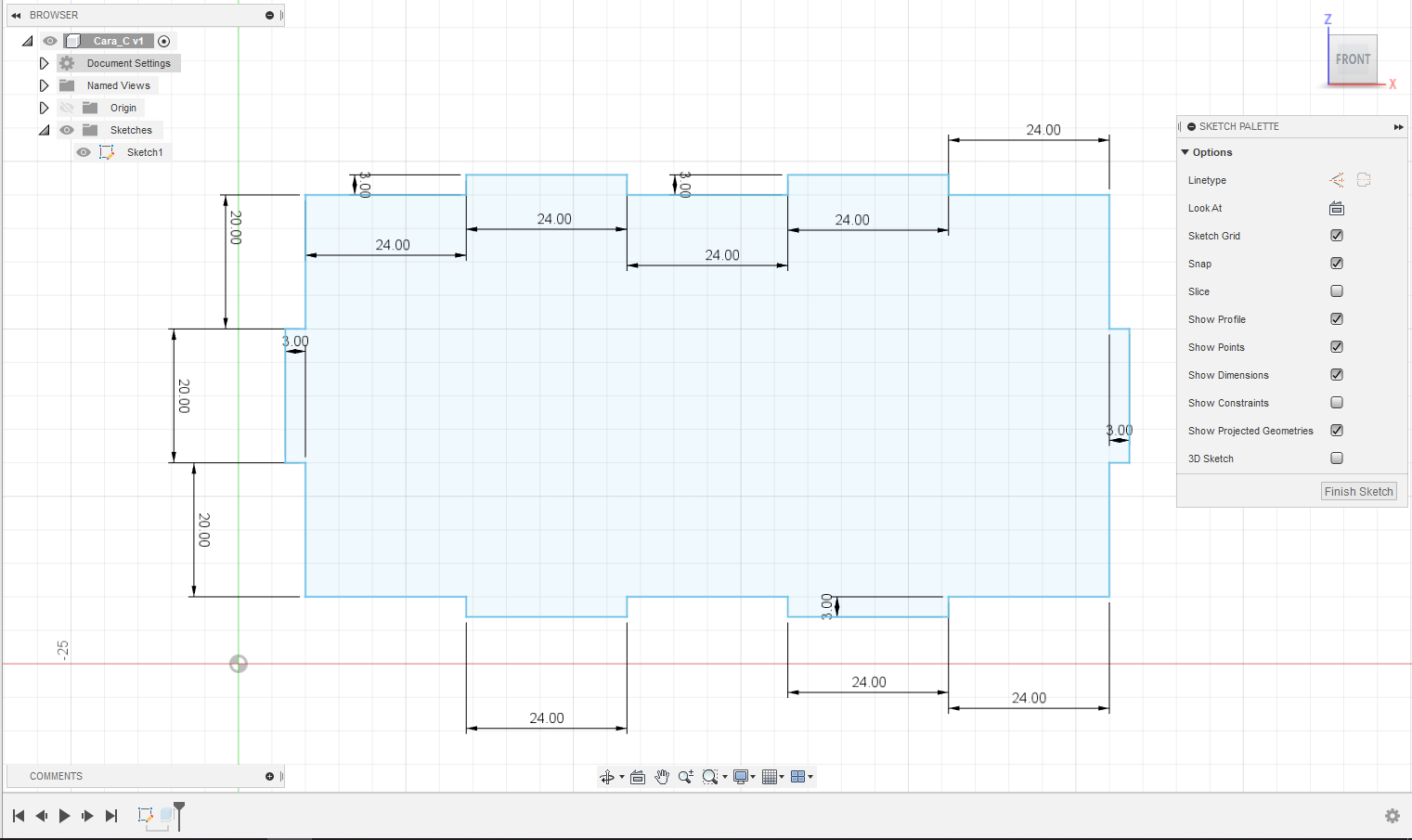

Cara C_1
Ahora, la cara más sencilla, la cara C, esta no tiene detalles en el interior de la figura solo hay que hacer la figura con las medidas adecuadas, podrías empezar por las líneas de 20mm como se ve en la imagen y seguir hasta terminar, lo guardas como gustes y listo.
Cara C_2
Ahora le tendrás que dar a "Finish Sketch" y le daremos gruesor con la herramienta "Extrude" le daremos un ancho de 3mm y con eso estará listo. Si les parece necesario, le cambiaremos la apariencia, vamos a la parte superior donde dice "Modify" y buscamos la opción que diga "Appearance" y para que se vea translucido buscamos una apariencia de vidrio la que sea de tu gusto, arrastras ese modelo sobre la pieza y listo.

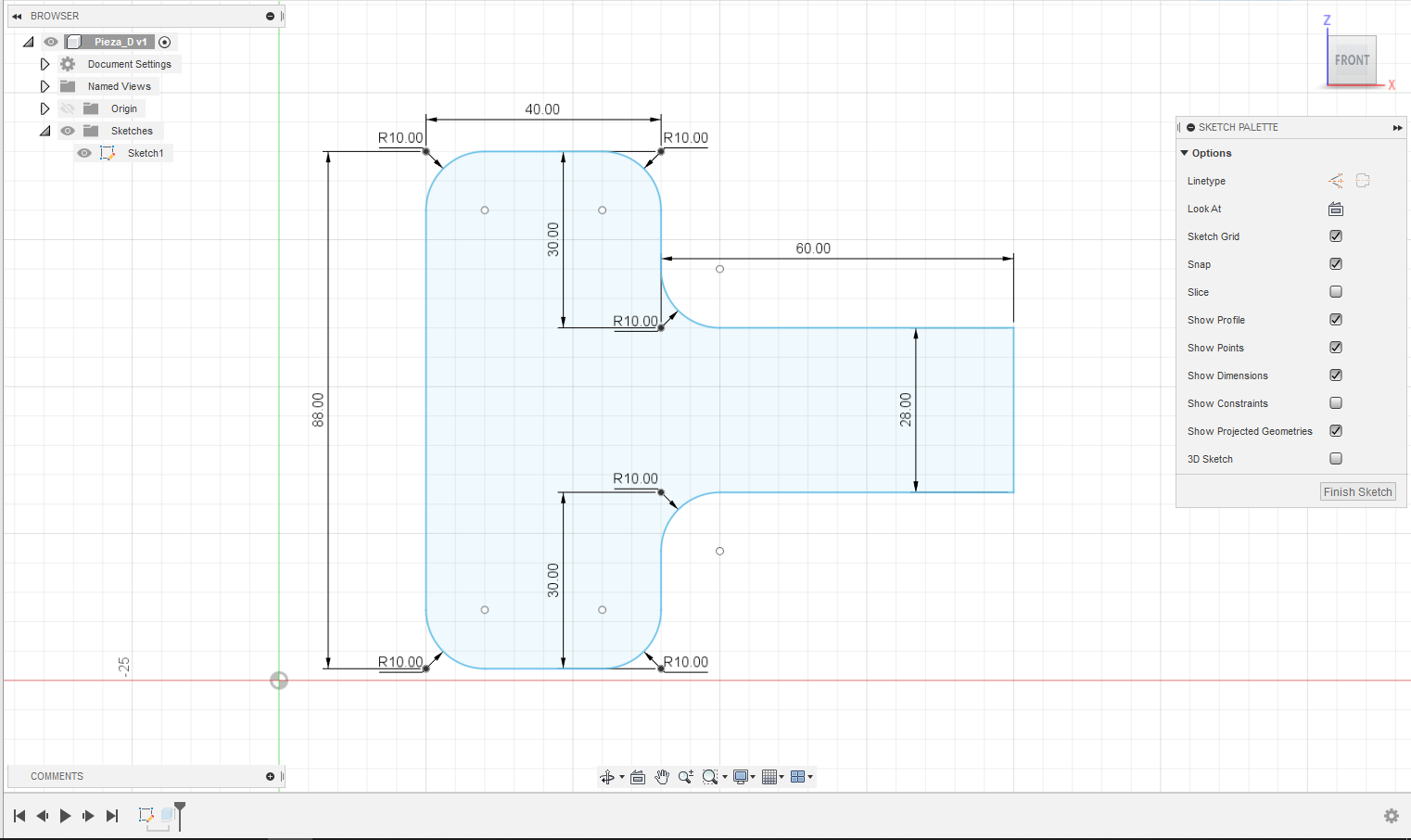

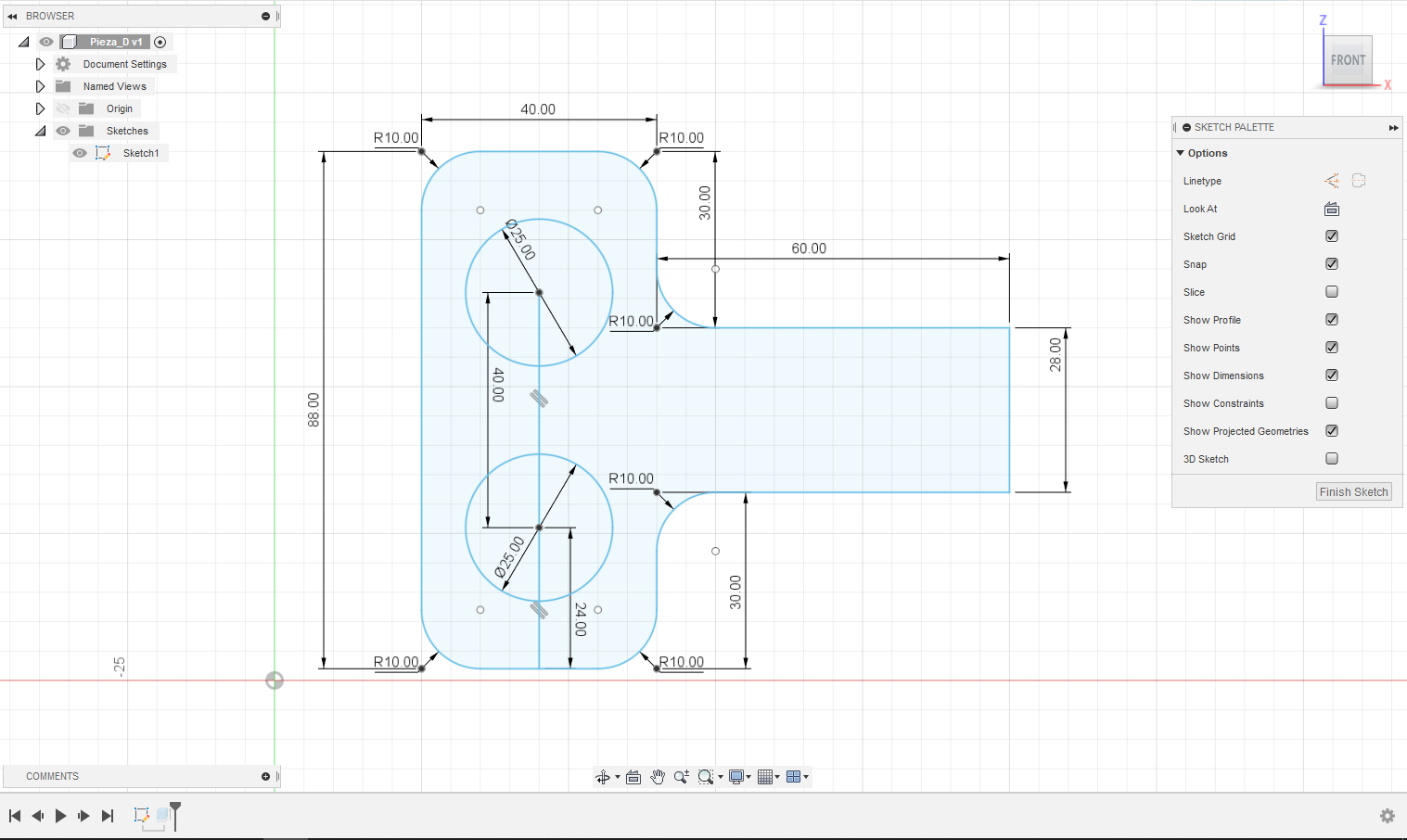

Pieza D_1
Bueno ahora tendremos que hacer una pieza en concreto que irá dentro del dispensador del gel, para nuestro sensor dispensador, puedes empezar por la línea más larga, la de 88mm y para hacer las curvas mostradas en el diagrama, usaremos la herramienta "Fillet", completamos la línea que ira con la más grande y la intersección de ambas, usaremos la herramienta "Fillet" y se nos creará una curva, ya le das la medida que necesitas y así vas haciendo toda la figura.
Pieza D_2
Ahora nos encargaremos de la parte interna de la pieza, puedes partir de la línea inferior de 40mm y del medio levantar una línea de 24mm y del final de esa línea hacer un círculo con diámetro de 25mm y del centro de ese círculo levantar otra línea de 40mm y otro círculo de 25mm y listo, borras las líneas guía y ya estará esta parte.
Pieza D_3
Ahora los dos círculos de la parte más delgada de la pieza, para ello de la línea más grande de 88mm, desde la mitad lo tiras unos 73mm y al final de esa línea guía, harás un círculo de 3mm y luego otro después de 15.75mm y listo, no te olvides de borrar las líneas guía.

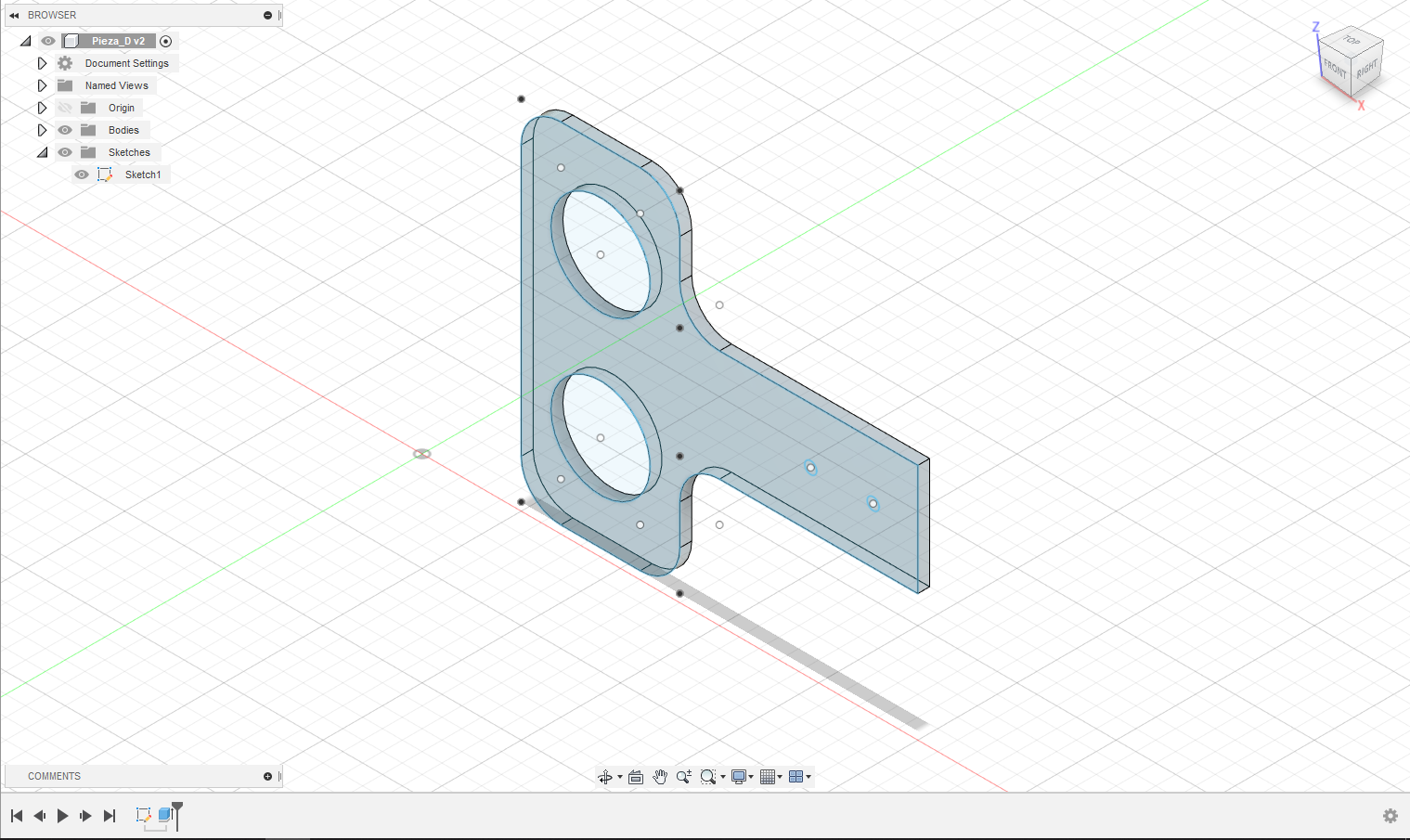

Pieza D_4
Una vez que hayamos terminado con esta pieza, lo que haremos es darle a "Finish Sketch" y le daremos a "Extrude", le daremos un grosor de 3mm y si les parece necesario, le cambiaremos la apariencia, vamos a la parte superior donde dice "Modify" y buscamos la opción que diga "Appearance" y para que se vea translucido buscamos una apariencia de vidrio la que sea de tu gusto, arrastras ese modelo sobre la pieza y listo.
Hora De Hacerlo Realidad
Una vez que tengas todas las piezas listas, lo que puedes hacer es, abrir uno de tus Caras/piezas guardadas y en la parte superior izquierda de nuestro fondo de trabajo, veremos unas carpetitas, le das clic derecho y buscas la opción que dice "Save As DXF" y así lo haces con todas las caras/piezas, ese tipo de archivo lo guardas en una carpeta.

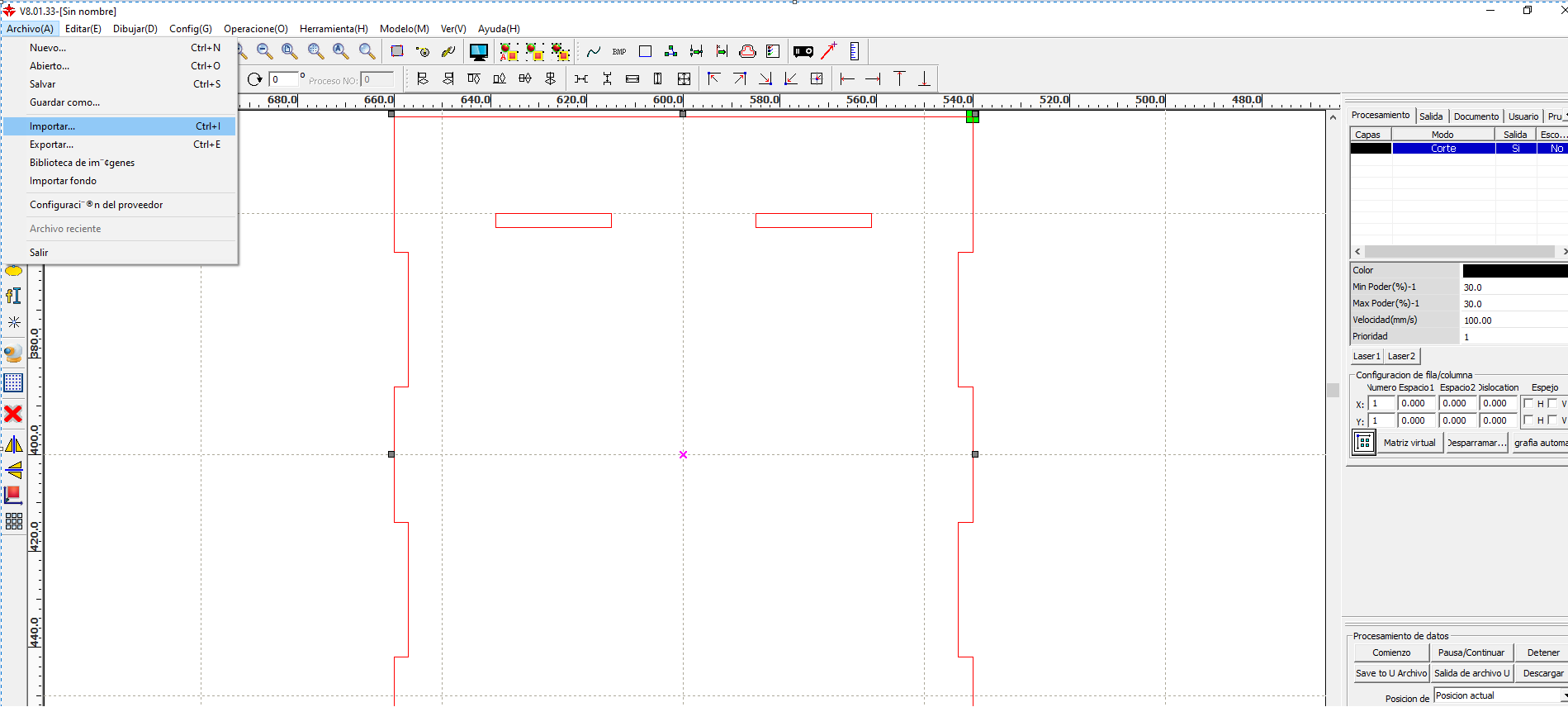

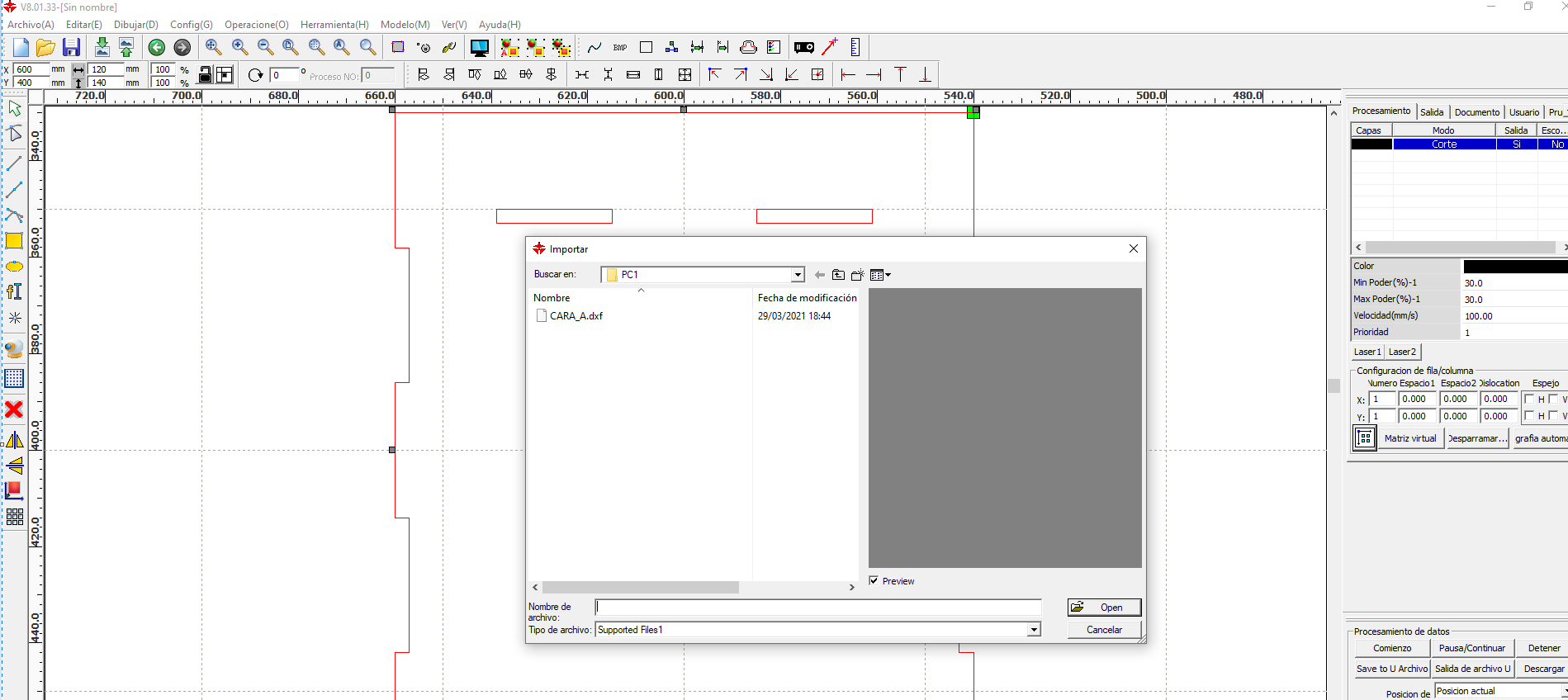

Hora De Hacerlo Realidad_2
Ahora lo que tienes que hacer es, abrir el programa RDWorksV8, y tenerlo conectado a una cortadora laser, y darle a, Archivo que está en la parte superior, y luego a importar, buscas tu carpeta con los archivos DFX y solo subes uno, ya que esto se debe de hacer uno por uno.

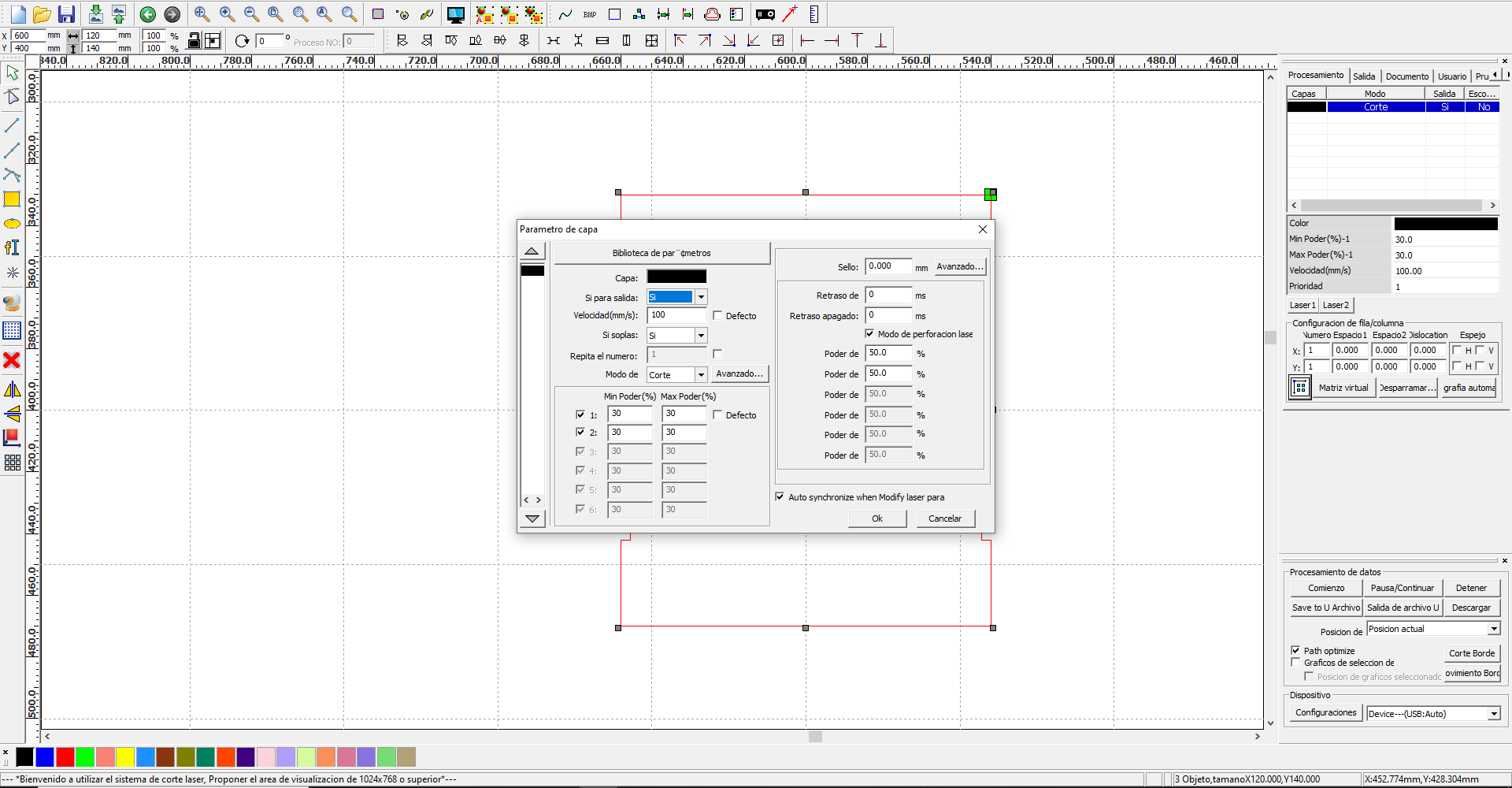

Hora De Hacerlo Realidad_3
Ahora lo que tienes que hacer es darle doble clic donde dice corte, como se vé en la imagen, donde dice velocidad, le daremos un valor menor a 100 ( es lo recomendable) y en este caso será de 50, ahora tenemos que fijarnos donde dice Min y Max Poder, desactivamos el check de donde dice "2" y donde dice "1" le daremos un min de poder de 40 y un Max de 60, una vez hecho esto, le damos a ok, y si quieres ver una previsualización ve al ícono de pantalla en la parte superior y cliquea ahí, te aparecerá una ventana, ahora lo que tienes que hacer es darle a simulación y listo.

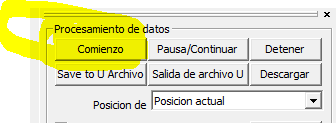

Hora De Hacerlo Realidad_4
Ahora, lo último que falta hacer es darle a “comienzo” y listo, esto lo haces con cada Cara/Pieza y una vez que tengas todo lo faltará armarlo.
Y LISTO! tendras tu dispensador de alcohol Gel para ti.
