Dispensador De Alcohol- Fusion 360

Hola jóvenes, como están? aquí les enseño un poco sobre crear cosas en 3D, en esta ocasión haremos un dispensador de gel, verán que es muy sencillo, aquí vamos aprender como hacerlo.

Materiales:

Computadora, mouse, teclado, programa fusion 360 y una cuenta de autodesk.

Vamos a darle en crear a new proyect, ahí crearemos una nueva pagina.

Usando las herramientas Create sketch.

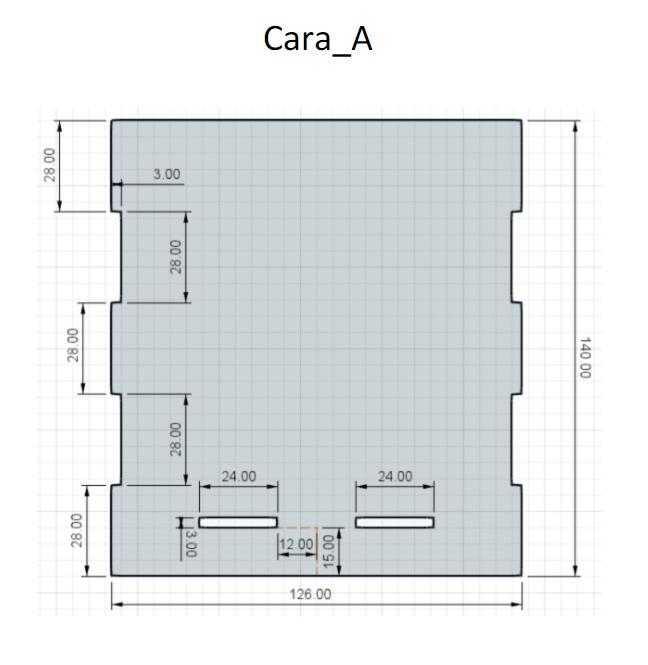

Le damos click a line con ello trazaremos la imagen con las medidas que vemos en el plano.

Le damos finalizar sketch.

Le damos click en Extrude y ponemos los milímetros adecuados.

También podemos darle click en Apariencia y poner el tipo de modelo y detalles que necesitemos.

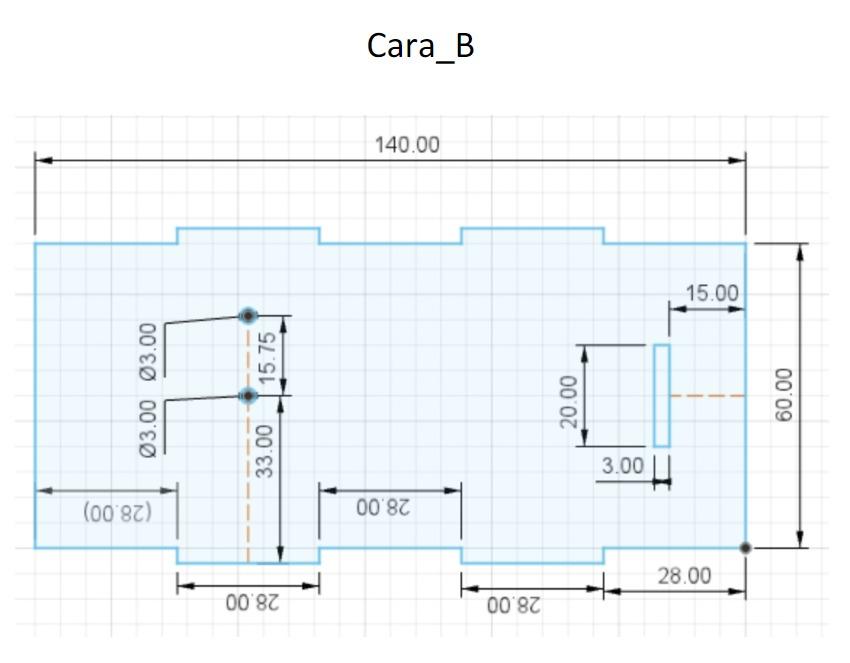

Usando las herramientas Create sketch.

Le damos click a line con ello trazaremos la imagen con las medidas que vemos en el plano. Le damos finalizar sketch. Le damos click en Extrude y ponemos los milímetros adecuados.

Seguimos los mismos pasos en que en las anteriores caras, usando la herramienta line.

También le damos Extrude y apariencia.

En este caso usamos los mismos casos.

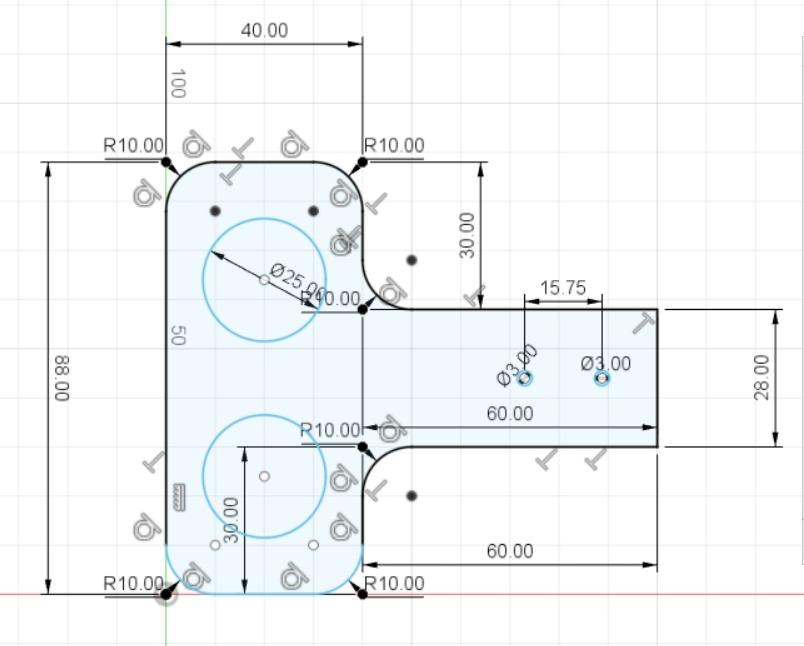

Utilizaremos líneas de referencia para crear mirror.

También usaremos las herramientas de círculos para la parte donde ira el motor.

Además para bordear las esquinas se usó fillet.

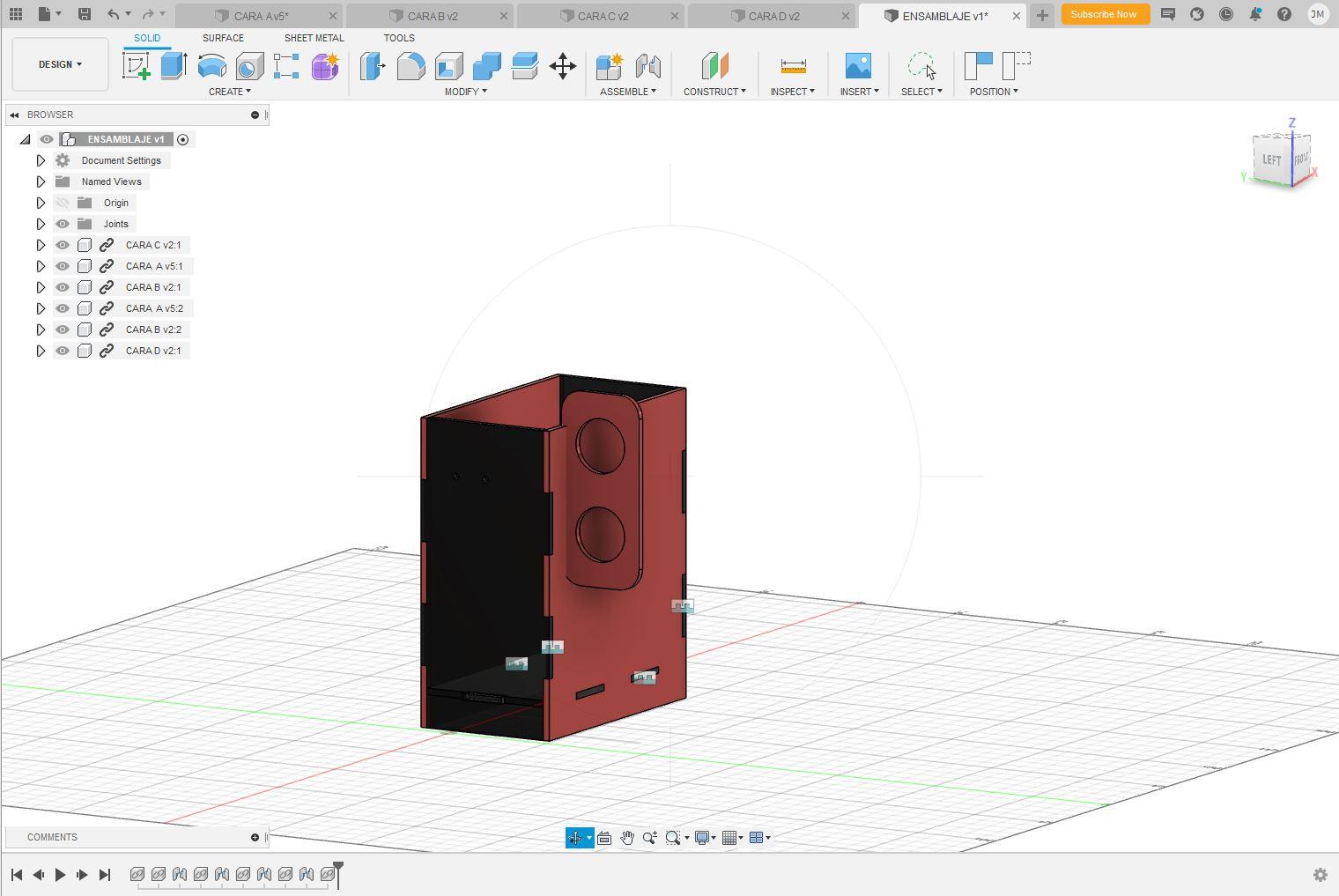

Creamos una nueva página y ponemos las partes que queremos ensamblar.

Con la herramienta JOINT, que se activa utilizando la tecla F.

Vamos a unir las dos aristas que deberíamos juntar.

Esto fue todo, no es tan difícil como parece, entretiene y motiva hacer nuevas cosas.

Ya solo quedaría pasar por la fresadora y ya se tendría.
