Dispensador De Alcohol En Gel

by Fabiola Vega in Workshop > 3D Printing

204 Views, 0 Favorites, 0 Comments

Dispensador De Alcohol En Gel

materiales (2).png

¿Qué tal instructables?

Hoy les traigo un tutorial muy cool, donde usaremos un programa de diseño 3D (sí, 3D y les prometo que no es difícil) para diseñar nuestro propio dispensador de alcohol en gel.

¿Lo mejor de todo? lo podrás personalizar a tu antojo.

Así que no esperes más y sigue leyendo.

Supplies

Los materiales que usaremos son:

-Una PC

-Windows 10

-Programa Fusion 360

-Un mouse (no es necesario, pero te facilitará las cosas)

Instalación De Fusion 360

Antes de empezar debes descargar el programa Fusion 360 de Autodesk, si tienes un correo estudiantil te recomiendo usarlo para obtenerlo gratis y en su última versión.

Crear El Proyecto

Nuevo Proyecto.PNG

Debes darle clic en un nuevo proyecto y ponerle el nombre que desees. Ahí es donde trabajaremos

Crear Cara A

cara A plano.PNG

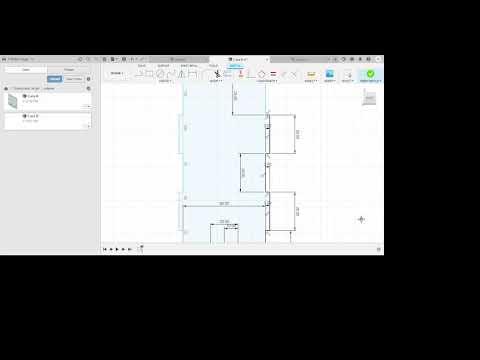

Video Cara A

1. Creamos una nueva ventana y nos aseguramos de guardarla en la carpeta del proyecto.

2. Creamos un nuevo Sketch y elegimos la cara zx.

3. Utilizando la línea de herramienta seguimos las medidas que aparecen en el plano (ver la primera imagen).

4. Para facilitar la tarea de hacer los rectángulos paralelos usaremos la herramienta mirror creando las líneas de referencia como muestra en el plano.

5. Una vez finalizado haga clic en el boceto de acabado.

6. Ahora, para darle volumen usamos la herramienta create - extrude y le damos 3mm.

7. Para finalizar esta cara vamos a elegir como se verá, para eso le damos clic en modificar-apariencia y escogemos el material que más nos guste (yo usé vidrio-color claro (azul) ).

Cara B

cara B plano.PNG
video Cara B

1. Abrimos una nueva página y creamos un nuevo boceto.

2. Tal como con la cara anterior usamos las herramientas line y mirror para crear una imagen como la que aparece en el plano.

3. De igual manera la extruimos y le damos la apariencia deseada.

Cara C

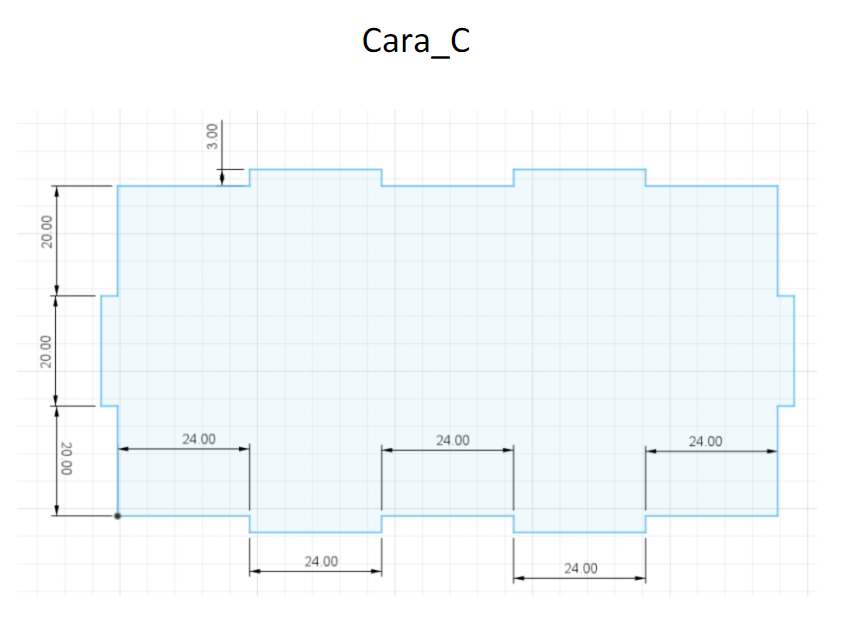

cara C plano.PNG
video Cara C

Ahora haremos lo que vendría a ser la base y es la más fácil de todas.

Para ello haremos lo mismo que en las caras anteriores, siguiendo el plano.

Puedas hacerlo únicamente con la herramienta line o puedes explorar y hacerlo aún más fácil con la herramienta mirror .

Cara D

plano llave.PNG
llave

La cara D es un complemento donde va a encajar el motor que hará funcionar nuestro dispensador.

Para ello nos guiaremos del plano y un paso adicional que es el de redondear las esquinas con la herramienta filete.

Personalización

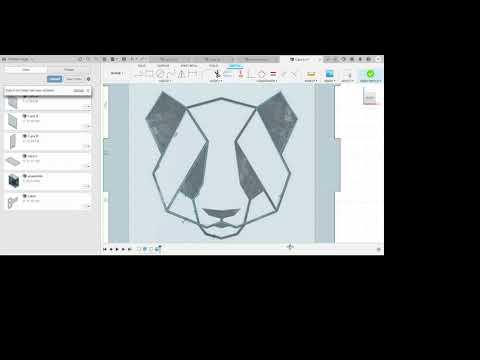

2-dibujo-panda-geometrico-tatuaje-geometrico-diseños-de-tatuajes-geometricos-diseños-en-blanco-y-negro-dibujos-de-tatuajes-descargables.jpg
personalizacion

Ahora sí, para hacer de este proyecto tuyo lo puedes personalizar.

1. Para ello vas a buscar una imagen de algo que te guste en formato DXF y las descargas.

2. Vas a la cara que quieres personalizar (en este caso la cara A).

3. Das clic derecho encima del plano y buscas crear boceto.

4. Buscas la herramienta Insert y luego Canvas.

5. Ahí buscas la imagen en tu computadora y las acomodas.

6. Lo que sigue es simplemente calcar la imagen usando la herramienta line (si son líneas rectas) o fit point spline (si quieres generar curvas).

Eso es todo y así puedes crear infinidad de diseños!

Ensamblaje


Para ver nuestro proyecto armado vamos a ensamblarlo!

1. Lo primero es abrir una nueva página e insertar ahí las caras que vamos a ensamblar.

2. Para ello le damos clic derecho a la cara que queremos atraer (empezar por la base, es más fácil) y presionar insertar en el diseño actual.

3.La herramienta que vamos a usar para ensamblar en conjunto y las activas de manera sencilla presionando J en tu teclado.

4. Ahora es cuestión de moverte en el plano y dar clic a las dos aristas que quieres que se encuentren.

5. Una vez que lo tengas das clic a ok y se unirán las partes por si solas.

Haz lo mismo con todas las caras como muestra la imagen y tu dispensador estará listo!
