Diorama Light Base / Peana Con Luz Para Dioramas

Hello everyone, today I bring you a new project. It is a base to illuminate our dioramas by means of indirect light and a remote control.

It is a very simple project with which we will give a special touch to our miniatures, either in the display at home or in a contest, thanks to its battery.

I lost the photos I took while I was doing the project, well, I lost them because I'm still not very good at recording and taking photos, let's say my multitasking is a bit broken... However, I'm attaching the video from my YouTube channel , in which you can see the entire process in more detail, in case you need something, or so that you can see the operation and result of the project.

----------

Muy buenas a todos, hoy os traigo un nuevo proyecto. Se trata de una peana para iluminar nuestros dioramas mediante luz indirecta y un mando a distancia.

Es un proyecto muy sencillo con el que le daremos un toque especial a nuestras miniaturas, ya sea en el expositor de casa o en un concurso, gracias a su batería.

Perdí las fotos que realice mientras hacia el proyecto, bueno, las perdi porque aun no llevo muy bien lo de grabar y hacer fotos, digamos que tengo un poco averiado el multitarea... No obstante, os adjunto el video de mi canal de YouTube, en el que podréis ver todo el proceso mas detallado, por si necesitarais algo, o para que veais el funcionamiento y resultado del proyecto.

We will need a 3d printer and the following material (they are referred links, but you can opt for others with similar characteristics)

- Step up

- Remote control with relay

- Battery (similar)

- LED strip (similar)

----------

Necesitaremos una impresora 3d y el siguiente material (son enlaces referidos, pero podéis optar por otros de similares características)

- Step up

- Mando a distancia con relé

- Batería (similar)

- Tira led (similar)

The design is made with fusion 360 and I add its files here so that you can edit them freely.

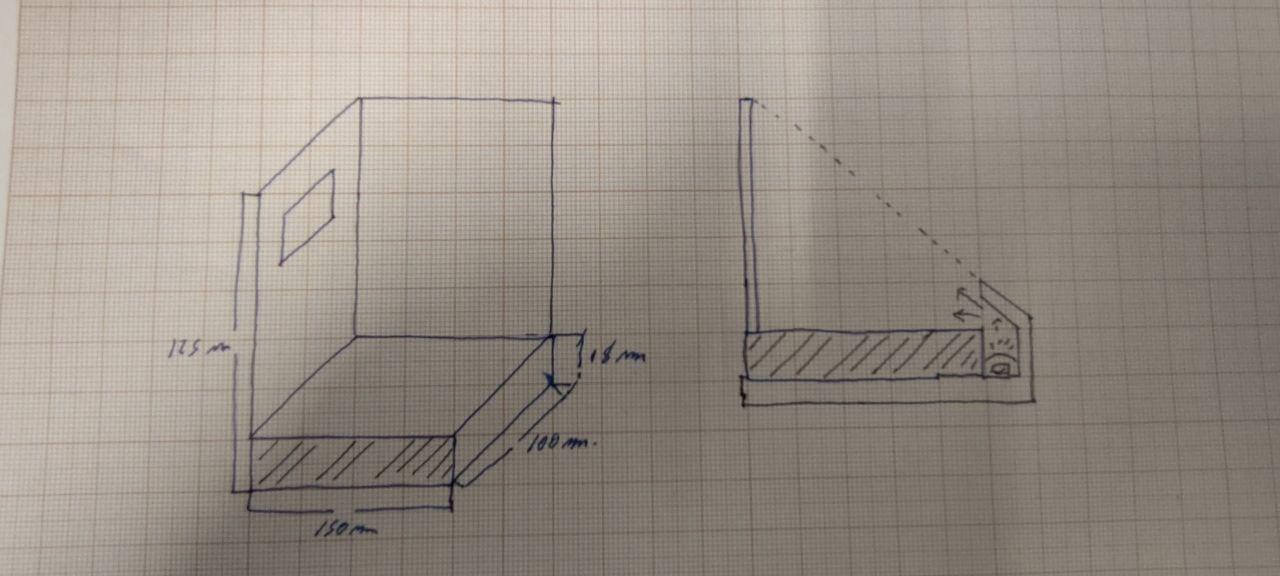

It is made specifically for this diorama, using the measurements of 150x100mm, which is what the base of it has. On the other hand, the angle of reflection is optimized at the height of the wall, so that it does not dazzle those who see it from the other side, but you can modify all those things to your liking, I add the files in fusion 360 and there you can see the heights or at least use this as an idea. It's certainly something quite concrete but easily adaptable.

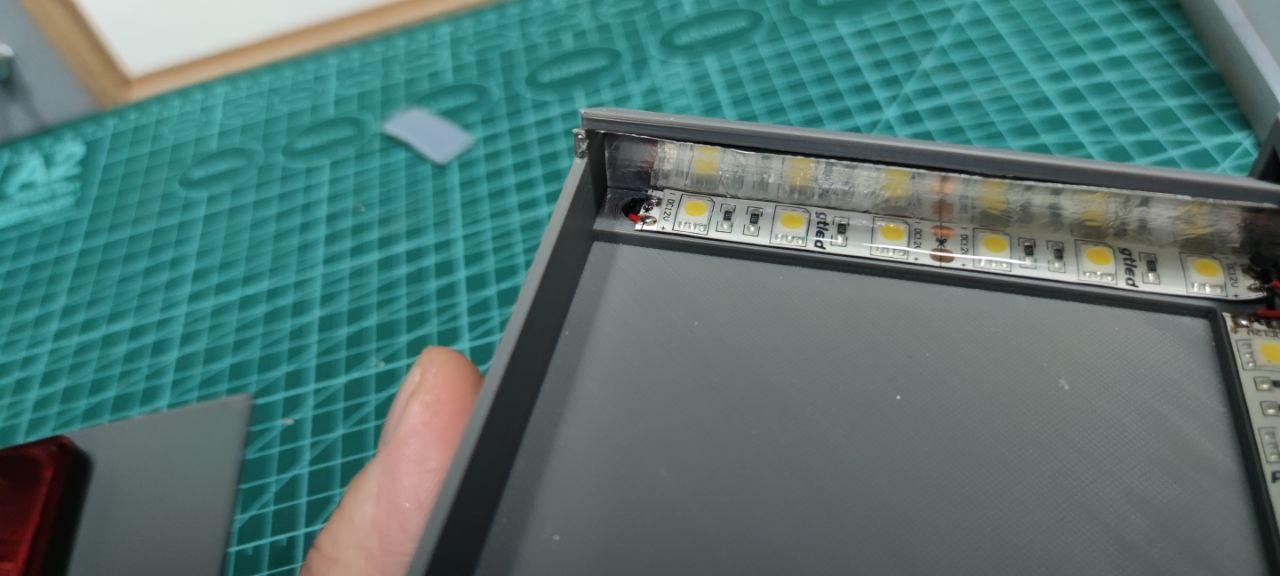

There are only three parts, the base of the base, the angle and the sliding cover.

----------

El diseño esta hecho con fusion 360 y añado sus archivos aqui para que podáis editarlos libremente.

Esta realizado concretamente para este diorama, usando las medidas de 150x100mm, que es lo que tiene la base del mismo. Por otro lado, el ángulo de reflejo esta optimizado a la altura de la pared, para que no deslumbre para que los que lo ven desde el otro lado, pero todas esas cosas las podreis modificar a vuestro gusto, añado los archivos en fusion 360 y allí podréis ver las cotas o por lo menos, usar esto como idea. Ciertamente es algo bastante concreto pero fácilmente adaptable.

Son solo tres partes, la base de la peana, el angulo y la tapadera deslizante.

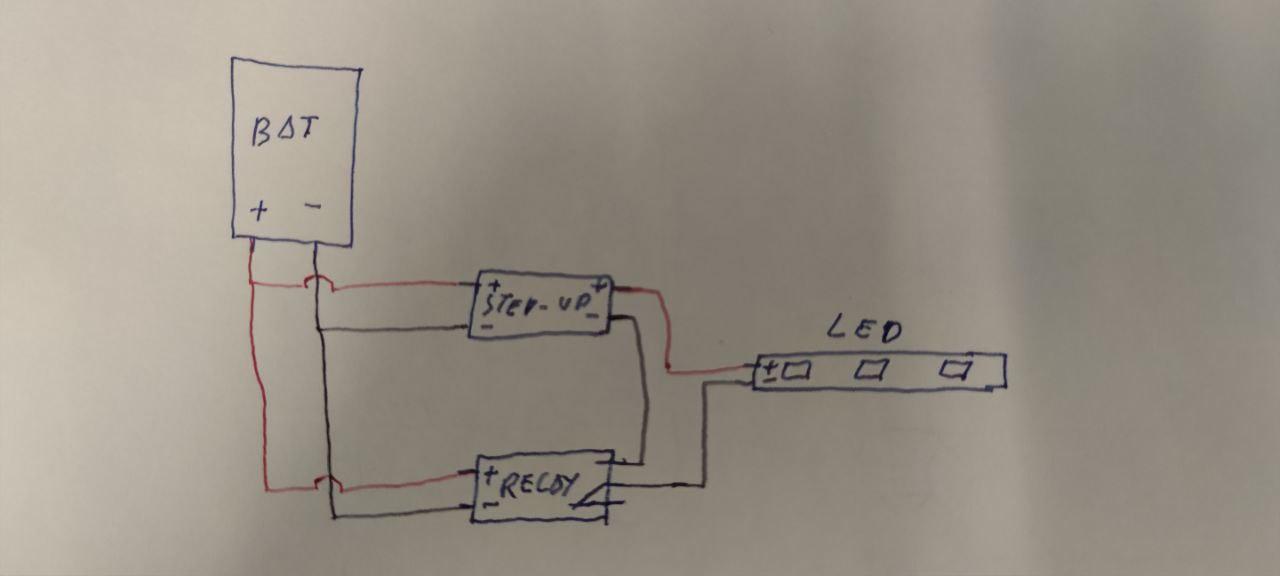

The electronic diagram is very simple, we simply connect the step-up and the control part of the relay to the battery and one of the outputs of the step-up is passed through the relay. Say, that if you can use a 5v led strip and skip the step-up. I use it at 12v simply to take advantage of leftovers from previous projects. I leave you a small diagram.

----------

El esquema electrónico es muy sencillo, simplemente conectamos el step-up y la parte de mando del relé a la batería y uno de las salidas del step-up lo pasamos por el relé. Decir, que si se puede usar una tira de led de 5v y obviar el step-up. Yo la use a 12v simplemente para aprovechar restos de proyectos anteriores. Os dejo un pequeño esquema.

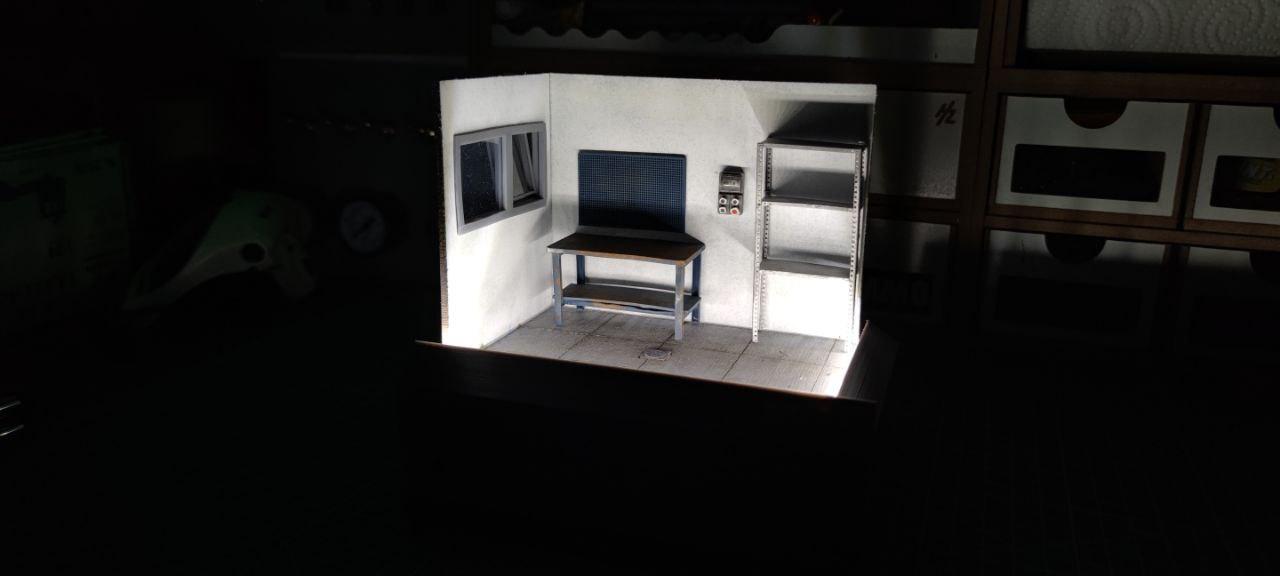

The result is quite good, to say that the diorama is still under construction, but I quite like the result.

I hope you liked it and that you are encouraged to do this project.

If you have any doubts, questions or suggestions, do not hesitate to write. You can follow me here and on instagram @modelkisdeluxe to see my new projects, now also on youtube.

Finally, remember that the translations have been checked, but something can always escape :P

----------

El resultado es bastante bueno, decir que el diorama aun esta en proceso de construcción, pero me gusta bastante el resultado.

Espero que os haya gustado y que os animéis ha hacer este proyecto.

Si teneis alguna duda, pregunta o sugerencia, no dudéis en escribir. Podéis seguirme aquí y en instagram @modelkisdeluxe para ver mis nuevos proyectos, ahora tambien en youtube.

Por ultimo recordar que las traducciones han sido comprobadas, pero siempre se me puede escapar algo :P
