Dimmer (Variador De Intensidad)

Aprenderemos como hacer un variador de intensidad para las lamparas de nuestros hogares. Todo con unos simples dispositivos electrónicos.

MATERIALES:

• Baquelita (5x4 cm)
• Papel satinado
• Tape aislante

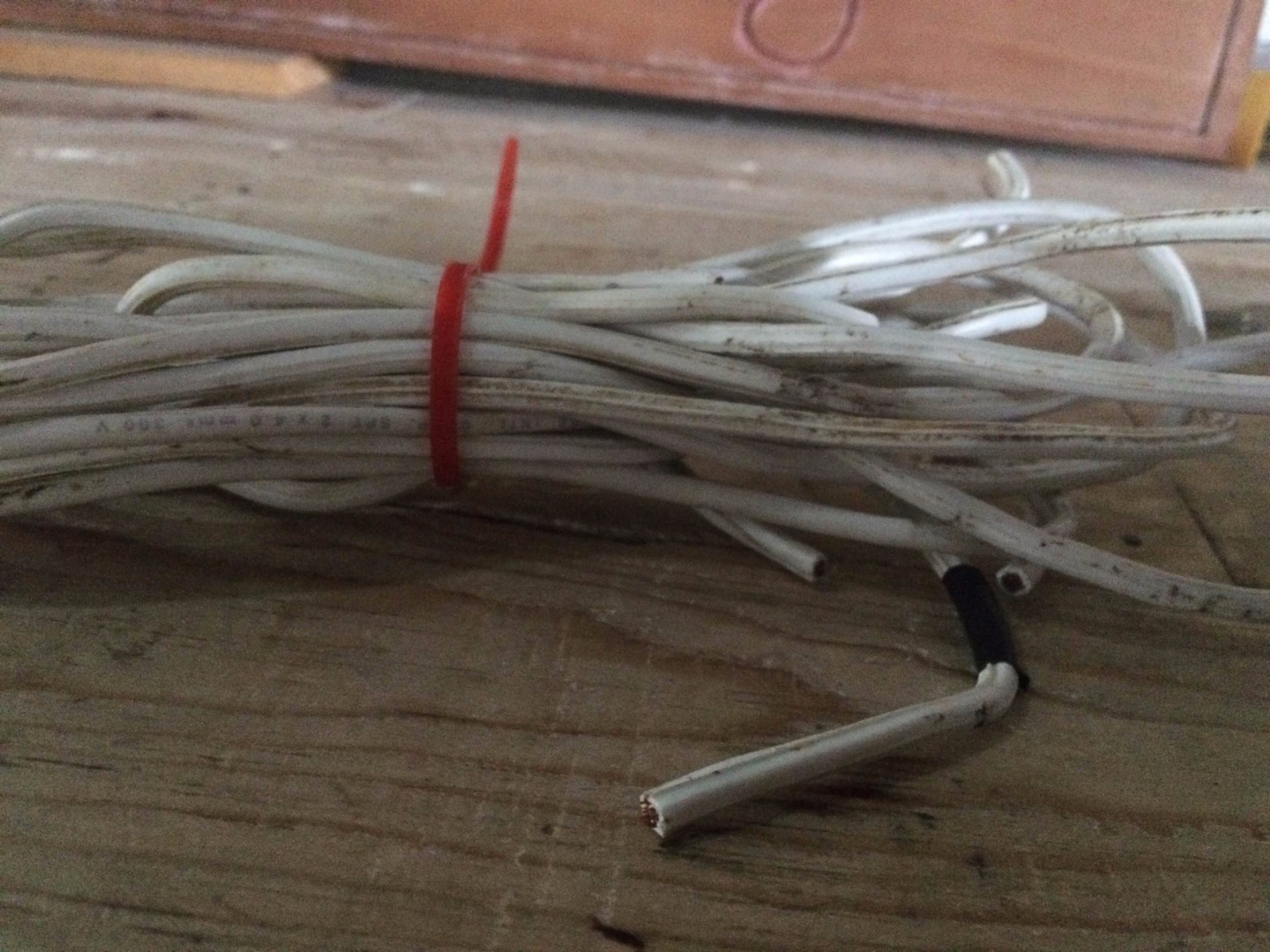

• Cable de extensión
• Enchufe
• Estaño

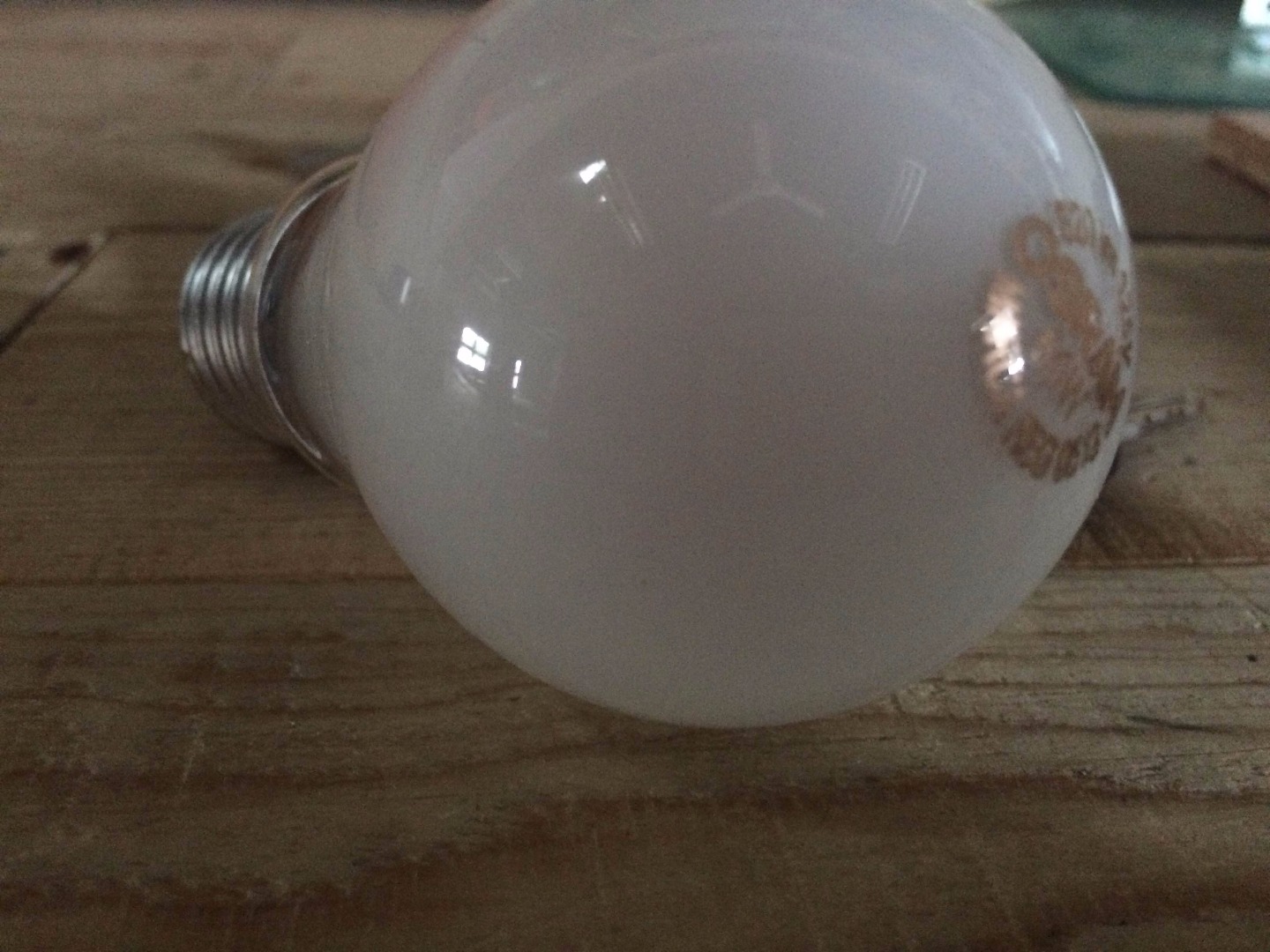

• Bombilla
• Zócalo

HERRAMIENTAS:

• Cautin de 40W
• Lija de agua fina (la mas fina que consiga)
• Taladro con base (Dremel)
• Impresora láser
• Pinza de corte

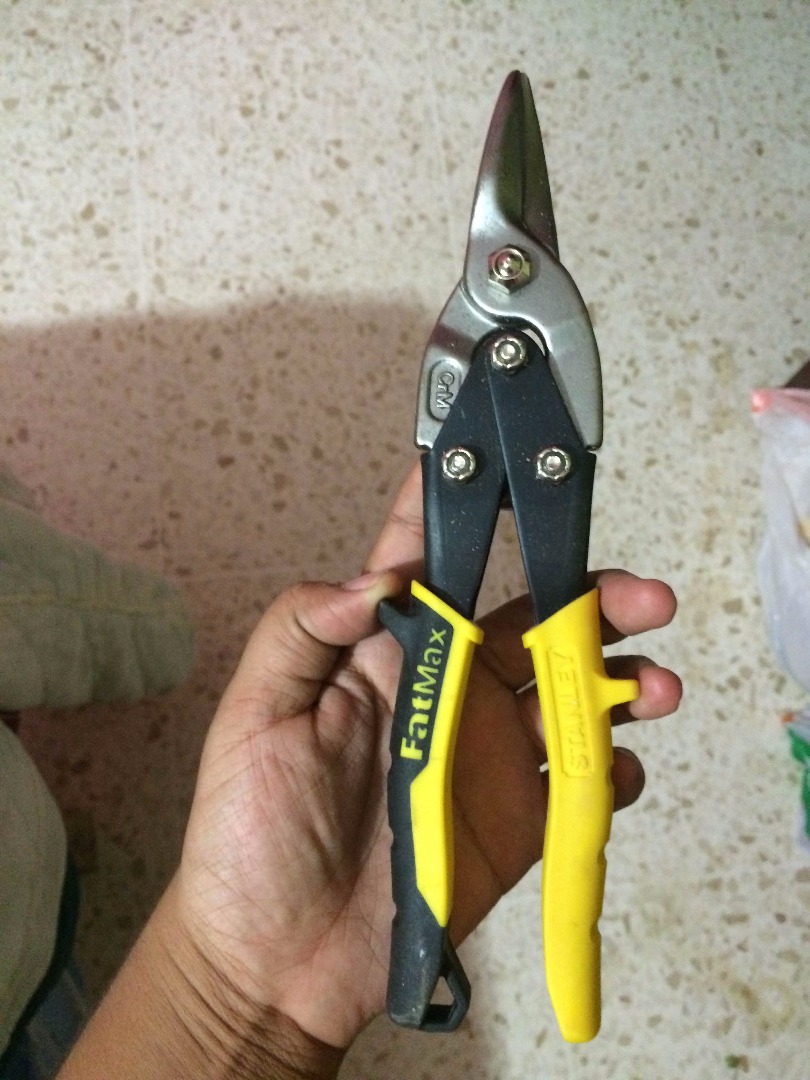

• Pinza o tijera para cortar metal
• Destornillador plano

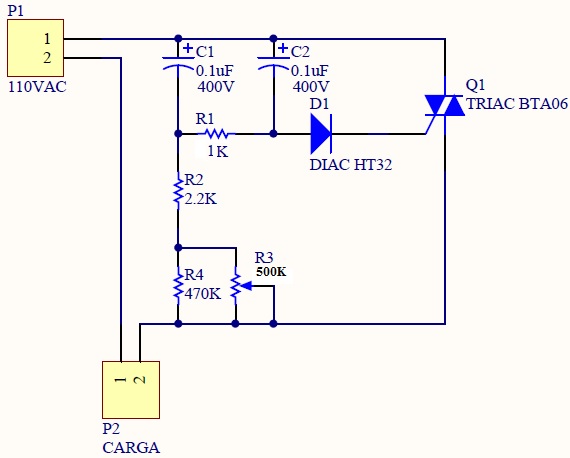

PIEZAS:

• (1) Potenciometro de 500K
• (2) Terminal Block de 2 pines
• (1) Resistor de 1K
• (1) Resistor de 330K
• (1) Resistor de 2.2K
• (2) Capacitor tipo mica de 0.1uF-400v
• (1) TRIAC BTA06 o BTA08
• (1) DIAC HT32 o HT30

En caso de tener la baquelita con las dimensiones indicadas se puede obviar este paso, si no es así entonces:

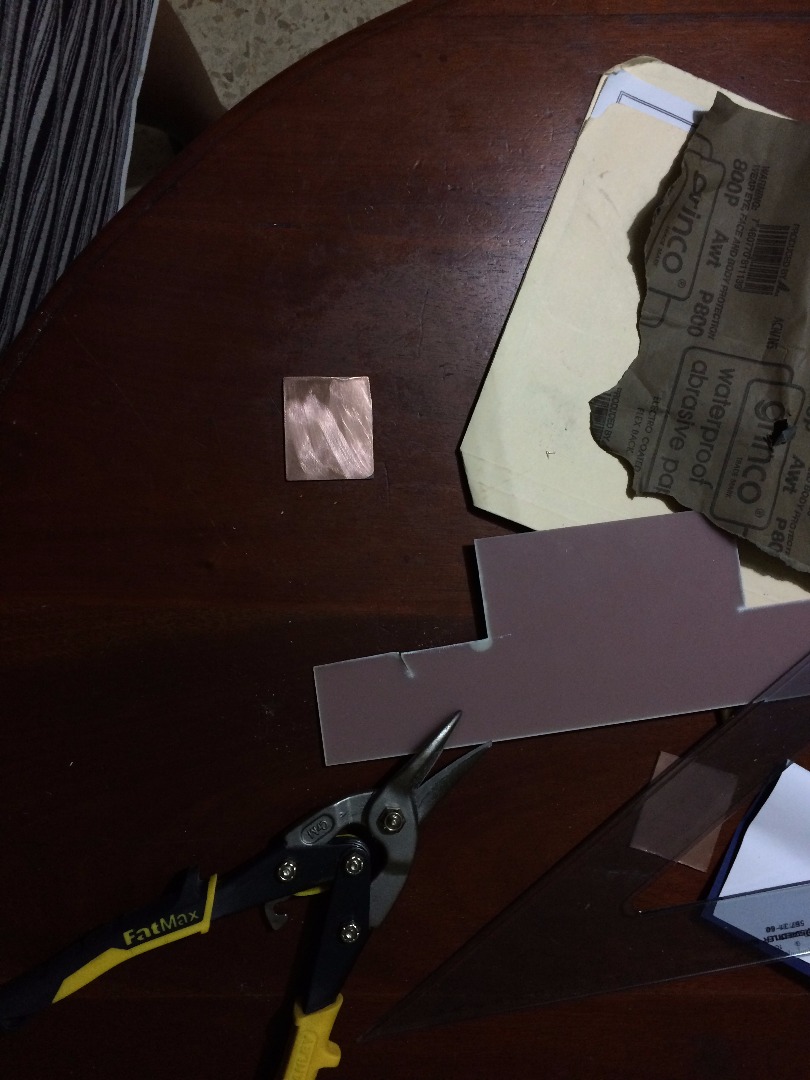

Con ayuda de un lápiz marcamos las dimensiones que queramos que tenga la baquelita.

Después tomamos la tijera de cortar metales y recortamos el pedazo de baquelita que necesitemos, va a quedar como se muestra en la imagen 3.

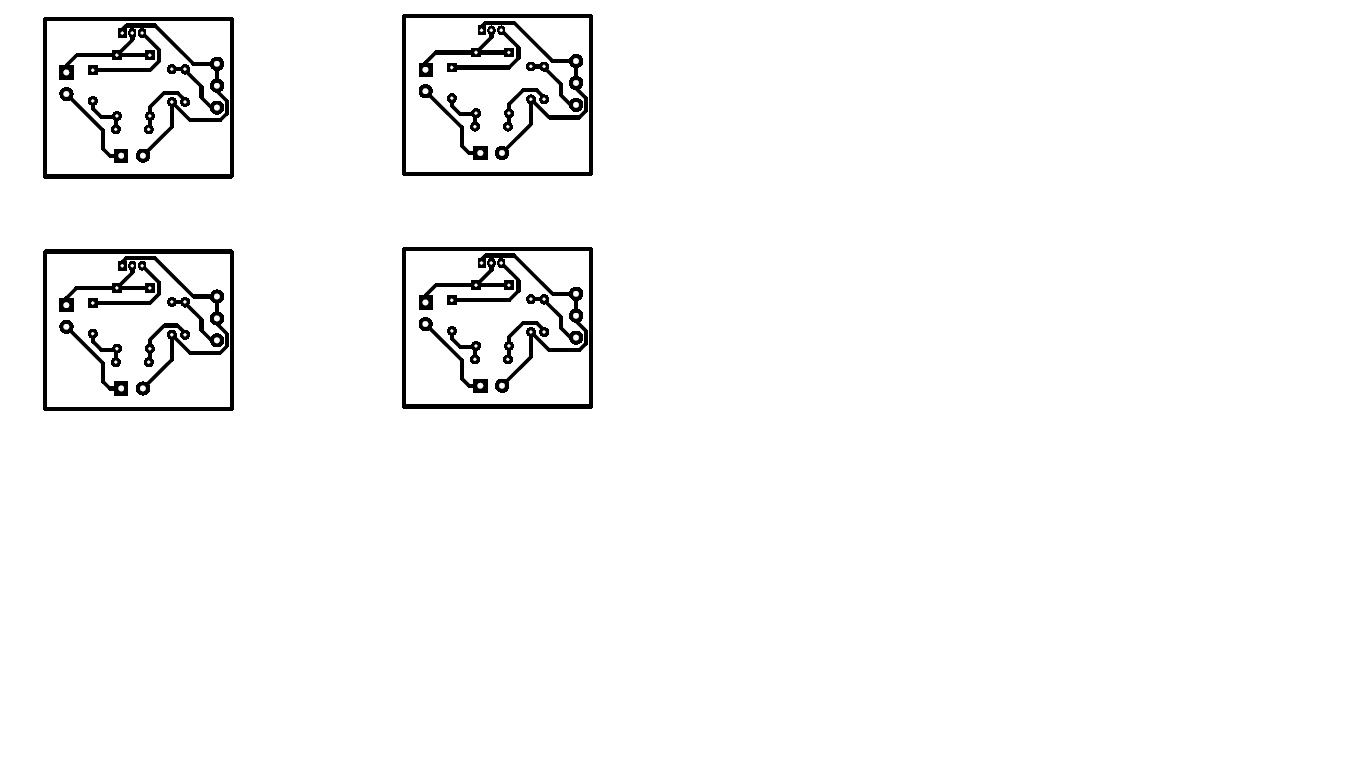

En este primer paso procederemos a imprimir las imágenes 1 y 2 en el papel satinado a tamaño real. Nos quedará como resultado algo como las ilustraciones 3 y 4.

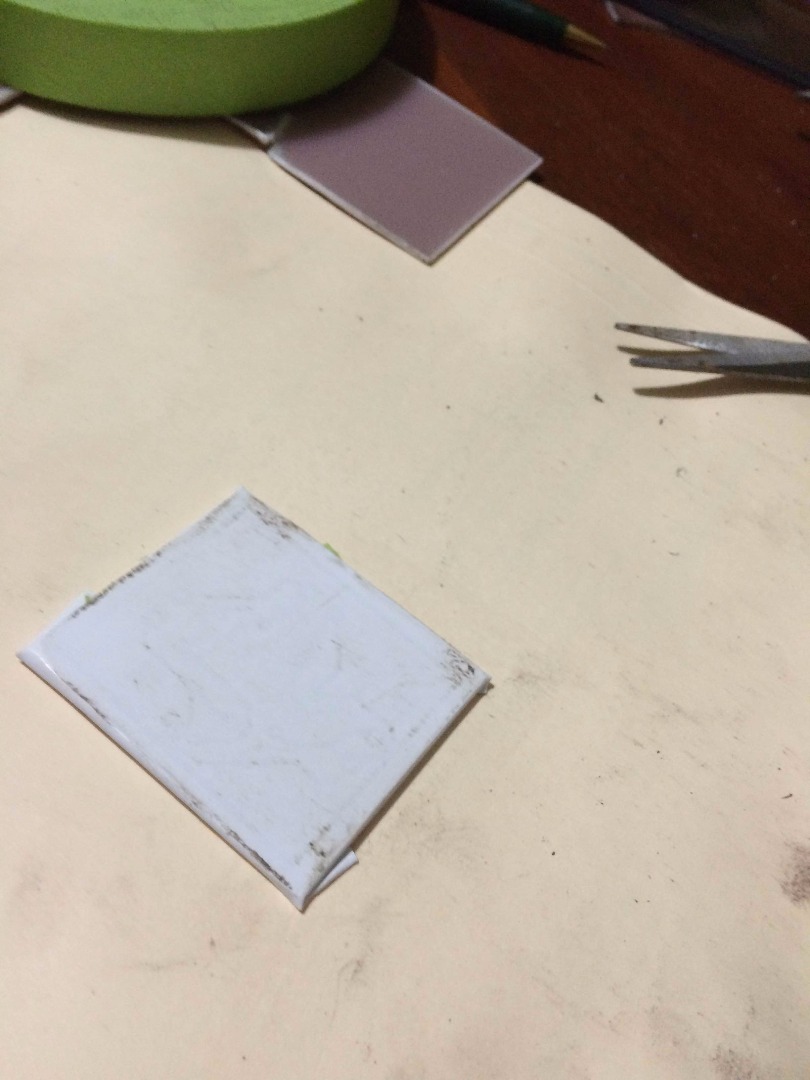

Ahora tomamos la baquelita y colocamos la imagen impresa sobre el lado de cobre. Lo fijamos con tape por la parte de fibra, como se ve en la ilustración 2.

A partir del paso anterior, tomamos la baquelita con el circuito impreso pegado y lo planchamos con movimiento continuo hasta que el papel se torne amarillento (color muy leve).

Luego de que este listo el planchado, entramos la baquelita en agua hasta que el papel se levante.

Con la yemas de los dedos suavemente quitamos los restos de papel y secamos la baquelita.

Mezclamos una parte de agua y dos partes de cloruro férrico en un embace plástico e introducimos la baquelita.

Con cuidado hacemos leves movimientos al embace hasta que salgan todos los restos de cobre y quede solo el diseño del circuito.

Con ayuda del taladro perforamos la baquelita en todas las terminales.

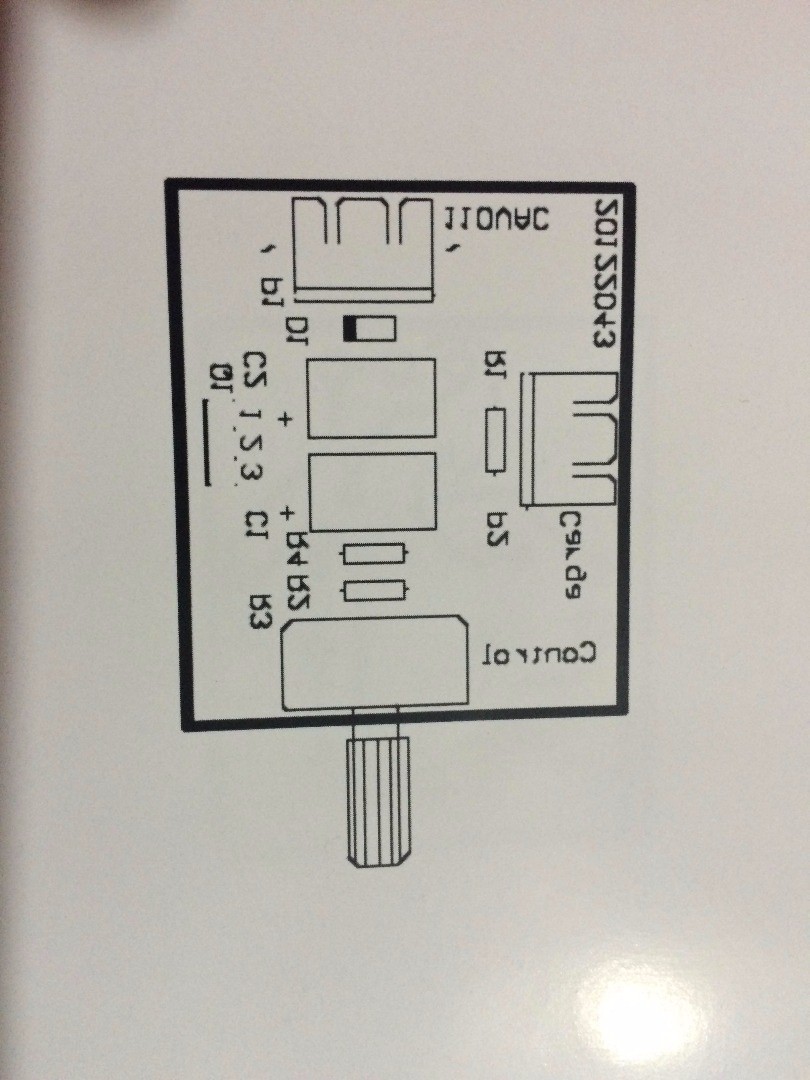

Repetimos el paso 3, solo que esta vez pegaremos la vista aérea o label y que será del lado de fibra(lado sin cobre) tomando como referencia las perforaciones y la ubicación de los componentes.

Luego planchamos durante unos minutos y lo introducimos en agua hasta que el papel se levante.

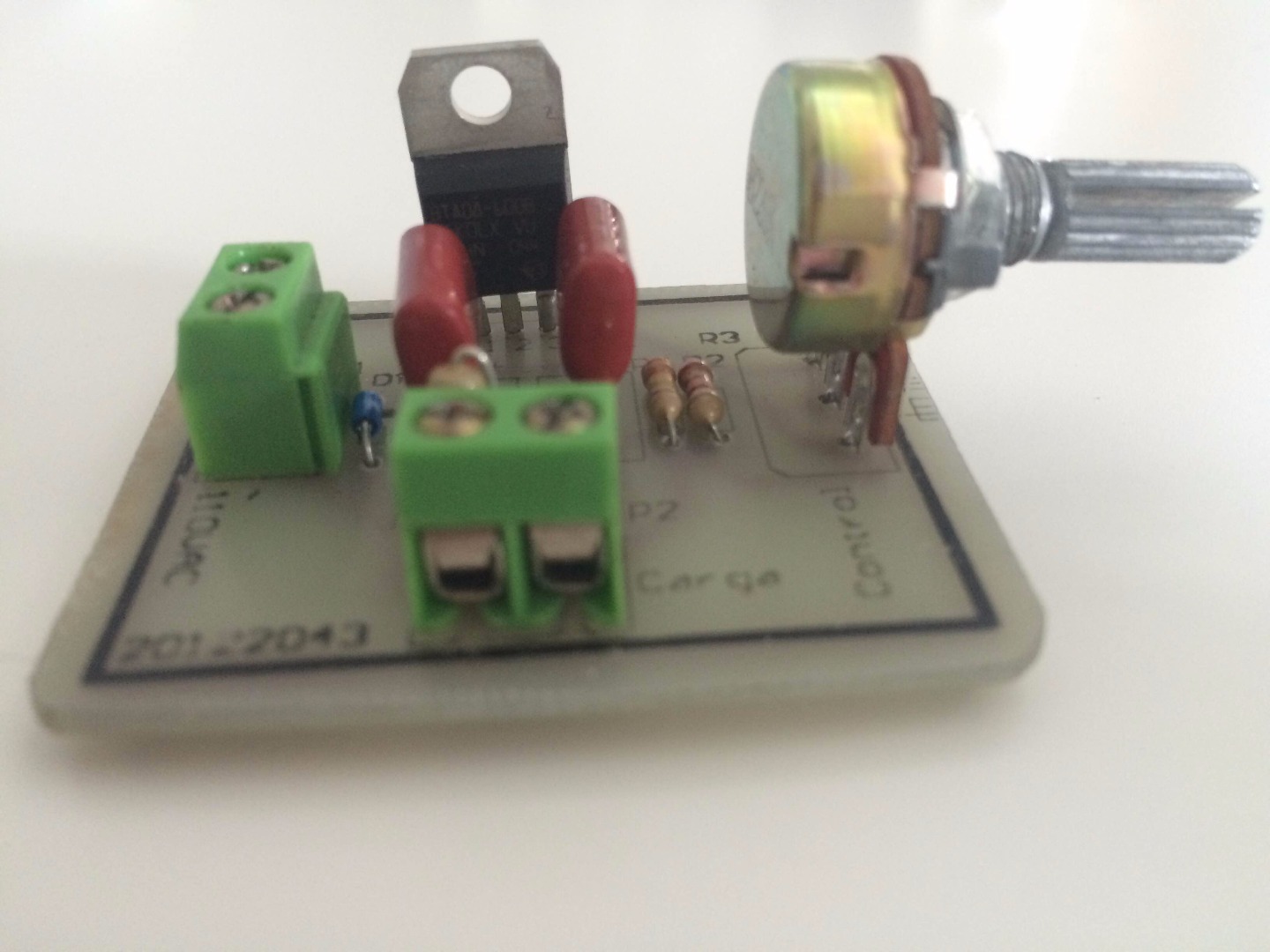

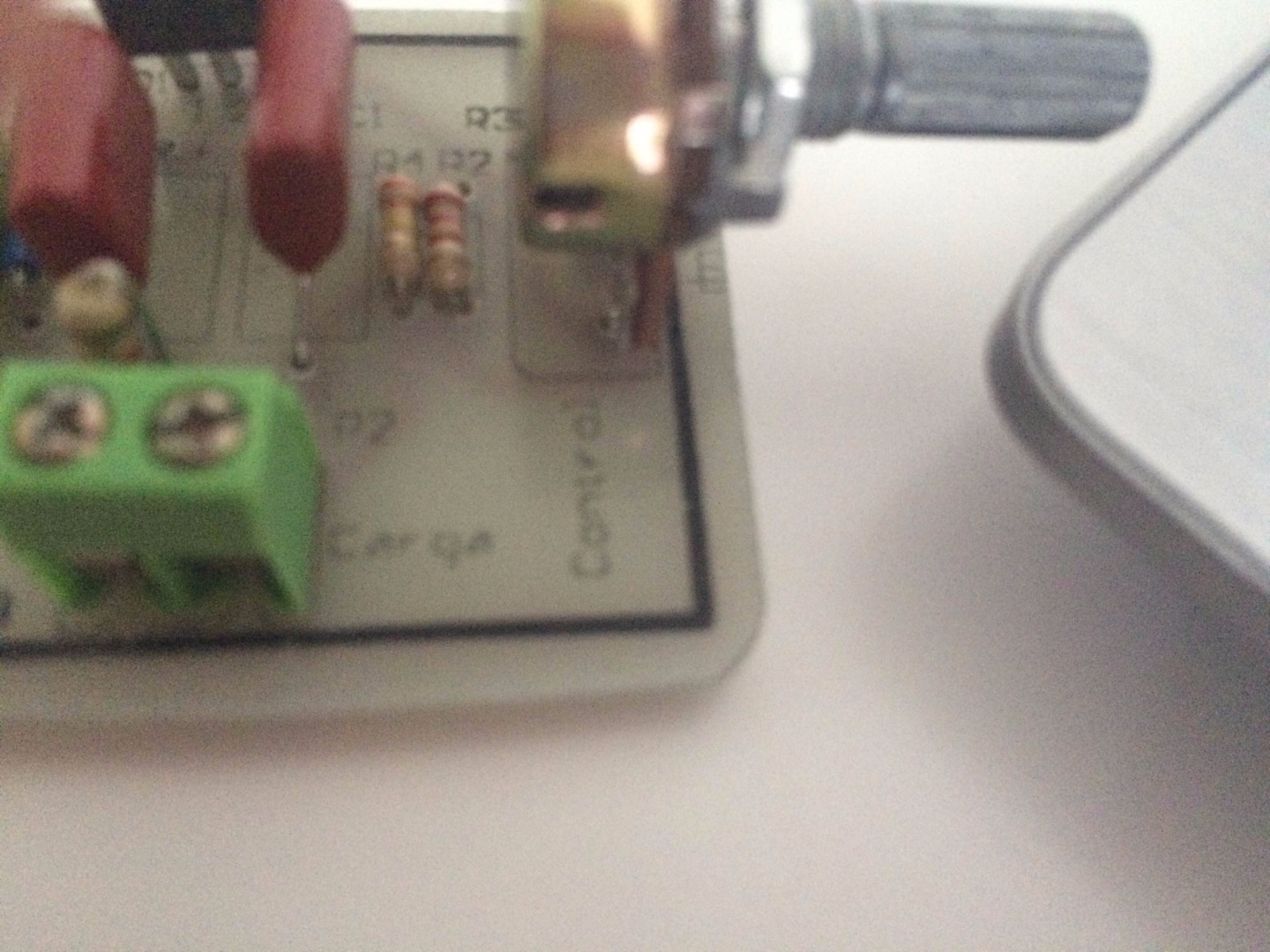

Luego de haber hecho todas las perforaciones y haber planchado la vista aérea procedemos a insertar todas las piezas en su lugar, guiándonos de la imagen 2 y 3.

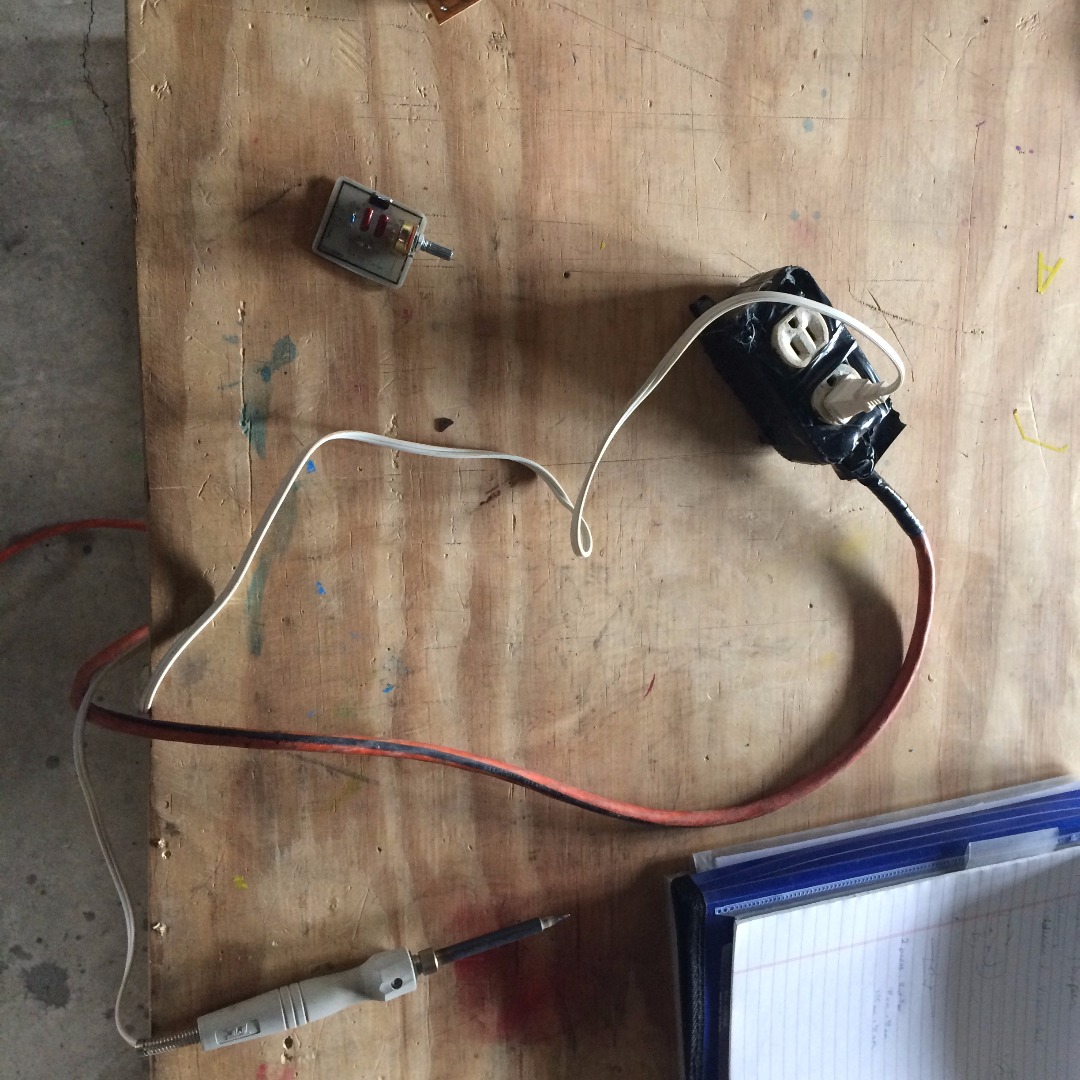

En este paso nos auxiliaremos del cautin y el estaño.

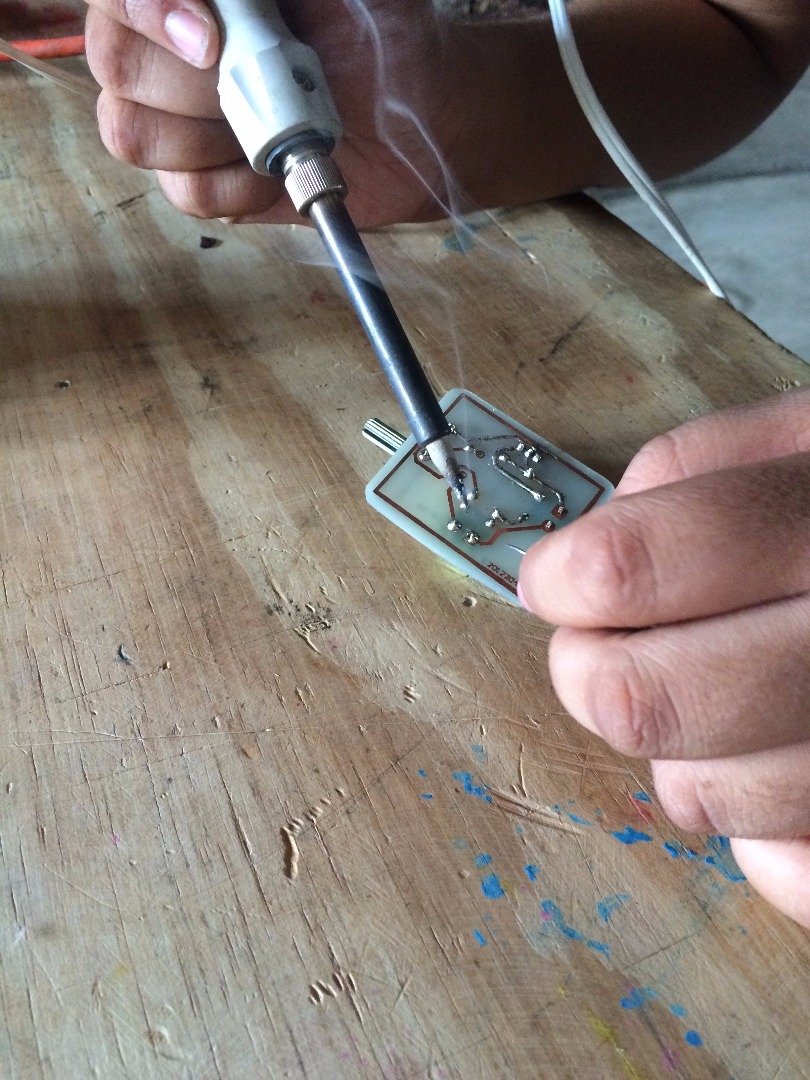

Para soldar los componentes calentamos cada terminal, colocamos el estaño y levantamos el cautin.

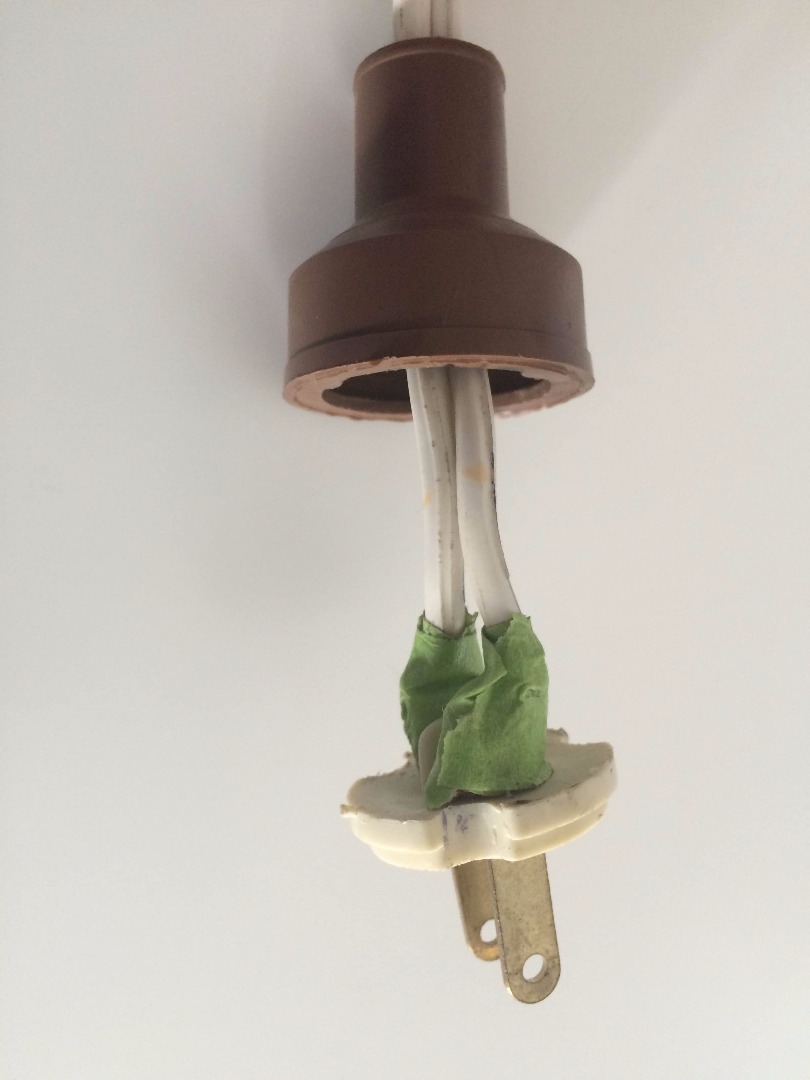

Con la pinza de corte, pelamos cada extremo de los dos alambres y lo atornillamos al enchufe como se muestra en la imagen 1. El resultado debe ser como la figura 2.

Para este paso cortaremos dos pedazos de alambre de extensión, con ayuda del destornillador se los atornillaremos al zócalo.

Este punto solo nos falta unir las partes. Atornillaremos el echufe con su cable al terminal block que este indicado como 110 AC y el Zocalo con sus cables lo atornillaremos al terminal block indicado como carga.
