Digital Clock in Tinkercad + Arduino Holder

Dit is een ontwerp van hoe je een digitale klok kan maken in tinkercad, je zal uitleg krijgen over welke stappen je eerst moet doen en je zal ook de code van de klok erbij krijgen. Je krijgt ook een 3D - ontwerp van een doosje waarin je je arduino kan plaatsen.

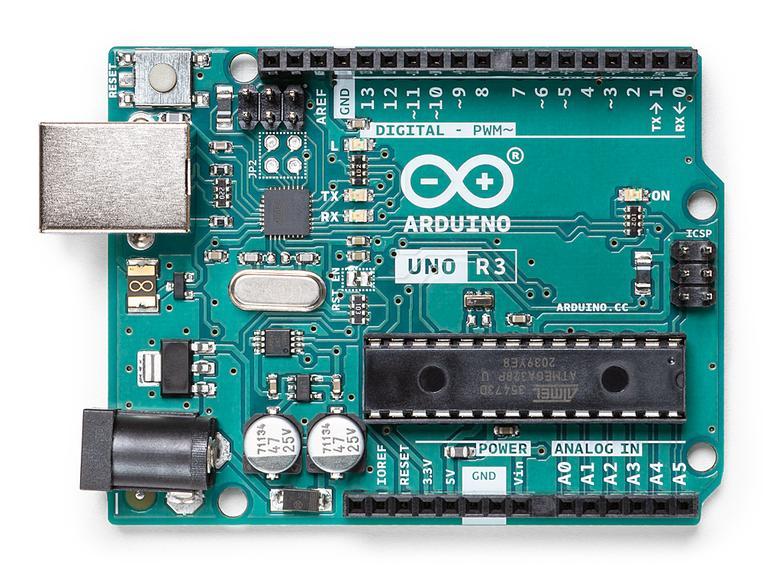

- Arduino uno R3

- Potentiometer

- 2 Druknoppen

- 16 x 2 LCD scherm

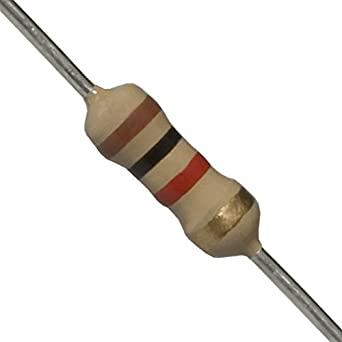

- 2 x 1000 ohm weerstanden

- 220 ohm weerstand

- Tinkercad

- 3D - printer

Stap 1: Zorg eerst dat je alle componenten in de tinkercad hebt staan.

Stap 2: Begin met het verbinden van de arduino met het lcd schermpje, zodat je al stroom hebt verbonden met het schermpje.

Stap 3: Begin met het verbinden van de ports van de arduino met de ports van het lcd schermpje.

Stap 4: Begin met de drukknoppen op de juiste plek te zetten.

Stap 5: verbind de drukknoppen allemaal aan elkaar en zorg ervoor dat je een verbinding maakt met alle 2 de drukknoppen en het lcd schermpje.

Stap 6: Verbind de drukknoppen ook zeker met de arduino zodat je kan coderen wat ze moeten doen.

Stap 7: Schrijf de code van het project ( zie Step 3 in de instructables pagina)

Stap 8: Het project werkt !!!

In dit bestand vind je de code van dit circuit. De code bestaat uit verschillende stappen, zo heb je de code dat ervoor zorgt dat de knoppen die je indrukt ook werken en dat dit zich ook weergeeft op het scherm. Je hebt ook het deeltje code dat ervoor zorgt dat het lcd schermpje de juiste dingen projecteert en als laatste ok het deeltje code dat de arduino verbind met je lcd scherm.

Stap 1: Begin met een groot platform te maken waar de arduino op kan rusten.

Stap 2: Plaats muren rondom je platform, maar zorg ervoor dat er in 1 van de 4 muren wel een opening zit zodat je de kabels erdoor kan steken.

Stap 3: En als laatste steek kleine pilaar op de juiste plaats zodat je arduino op zijn plaats blijft zitten.

Stap 1: Maak een platform da even groot is als het doosje dat je in Step 4 heb gemaakt.

Stap 2: Maak 4 kleine blokjes op je platform zodat het deksel niet van het doosje kan glijden.

In de bijlage vindt je ook het stl bestand van de 3d ontwerpen.

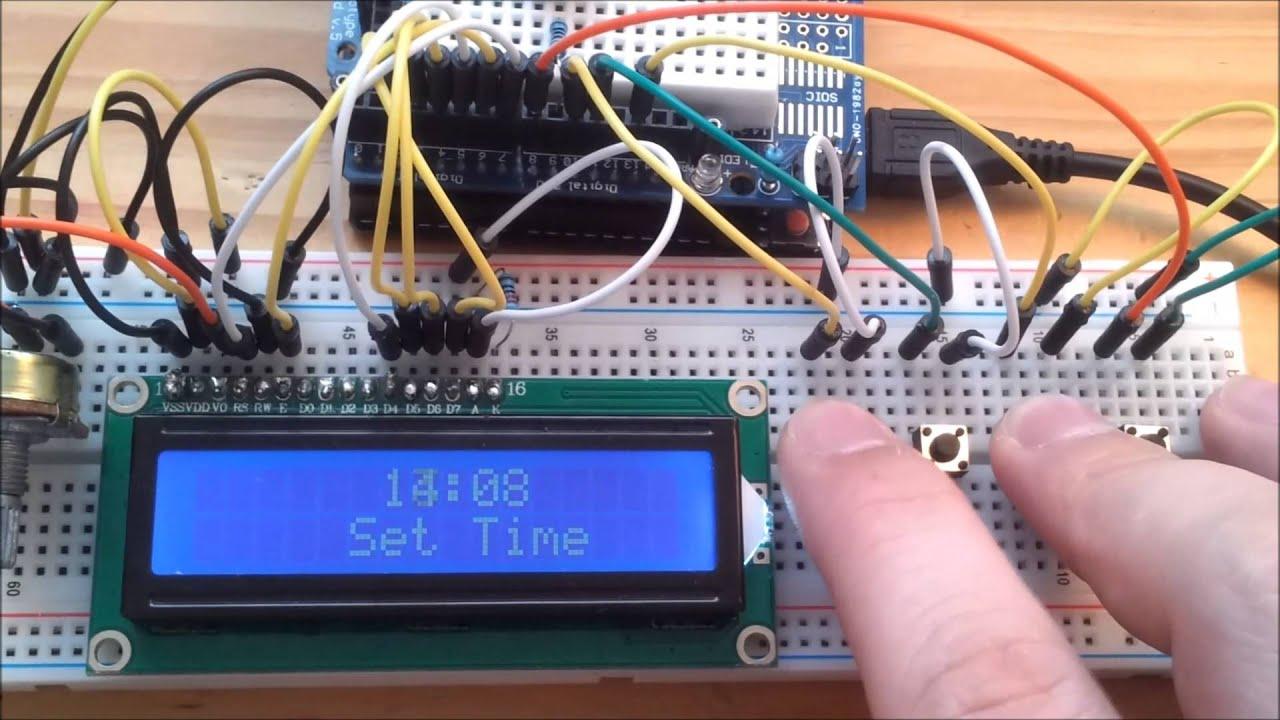

Nu maak je Het project dat je gemaakt hebt in tinkercad na in praktijk. Opnieuw zorg je ervoor dat je eerst al je componenten klaar hebt liggen. Je soldeert eerst en vooral je drukknoppen aan je draadje en je soldeert ook je weerstanden aan datzelfde draadje. Je verbind daarna de arduino aan het lcd schermpje en ook de potentiometer aan het schermje. Dan verbind je de stroom aan de drukknoppen en aan het lcd schermpje. En als laatstee steek je de arduino in de arduino houder en steek je alle kabels door het gat in de houder, en dan ben je klaar.
